版本: v1.0 修改日期: 2026-05-29 面向用户: 现场运维 / 实施人员 适用版本: viSCADA v1.6.3 及更早版本
本手册用于排查 viSCADA 最新数据对接配置下发后未生效的问题。按本手册操作完成后,读者可以定位 connector 实例状态异常、日志报错及网络链路问题,并按规范格式回报排查结果。
1 整体排查流程
排查共分四步,按顺序执行并在末步回报结果。
图 1 排查四步流程
| 步骤 | 操作目标 | 对应章节 |
|---|---|---|
| 1. 查看服务实例信息 | 确认 connector 是否为最新下发 | 2 查看服务实例信息 |
| 2. 查看运行日志 | 采集日志与筛选关键字 | 3 查看 connector 日志与运行状态 |
| 3. 分析日志报错 | 定位现象与原因 | 4 日志常见报错分析 |
| 4. 回报排查结果 | 按规范格式回传关键信息 | 5 回报排查结果 |
2 查看服务实例信息
本步用于确认 connector 实例是否为最新下发版本,以及运行状态是否正常。不同 viSCADA 版本的查看入口不同,请根据实际版本选择对应小节。
2.1 v1.6.3 之前版本
-
打开**「服务信息」**页面。

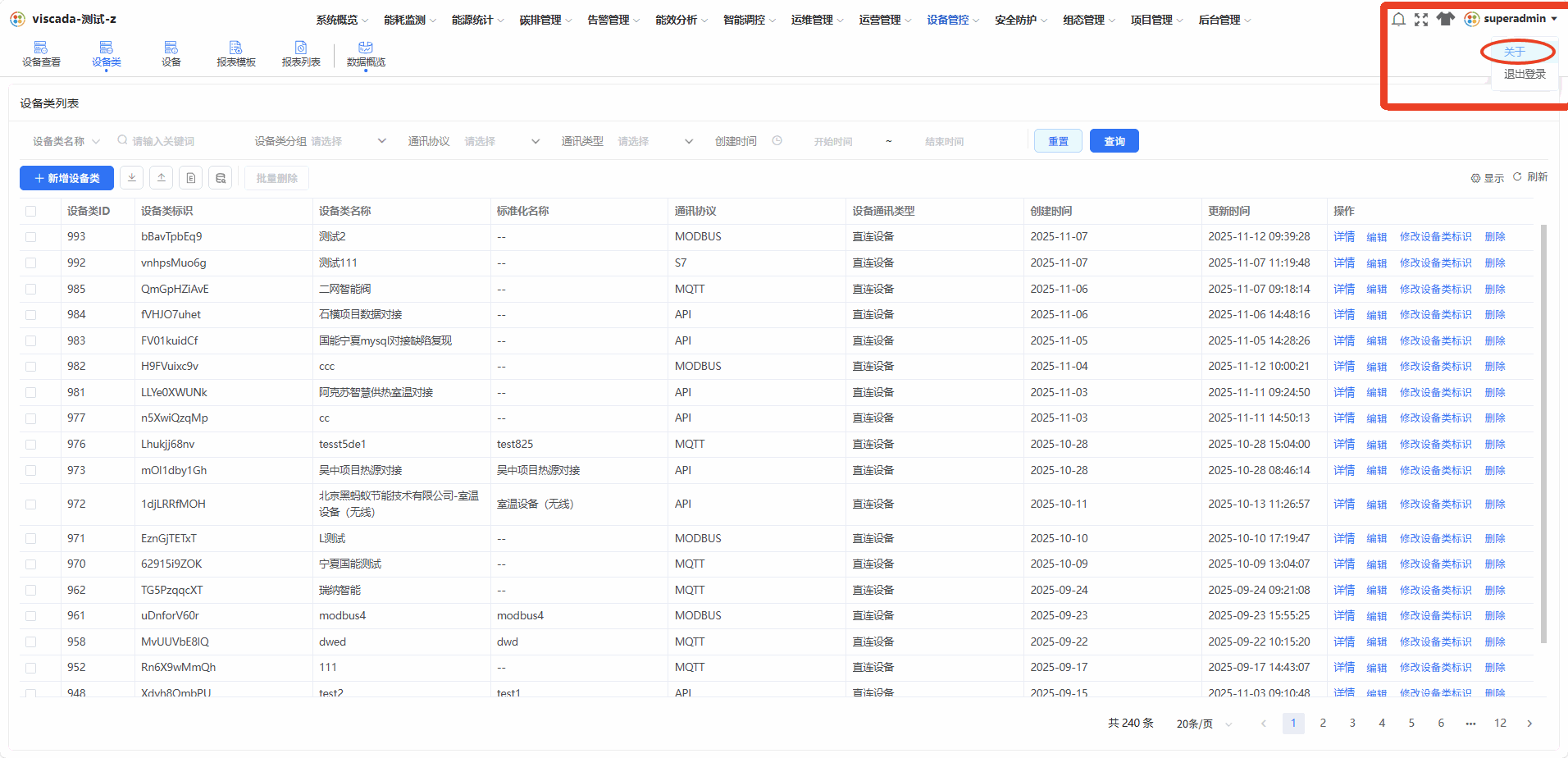

图 2 服务信息入口 -
在数据对接服务中查看以下三项指标,全部正常方可判定下发成功:
指标 预期值 实例数 1正常运行实例数 1最新创建时间 与本次配置下发时间一致

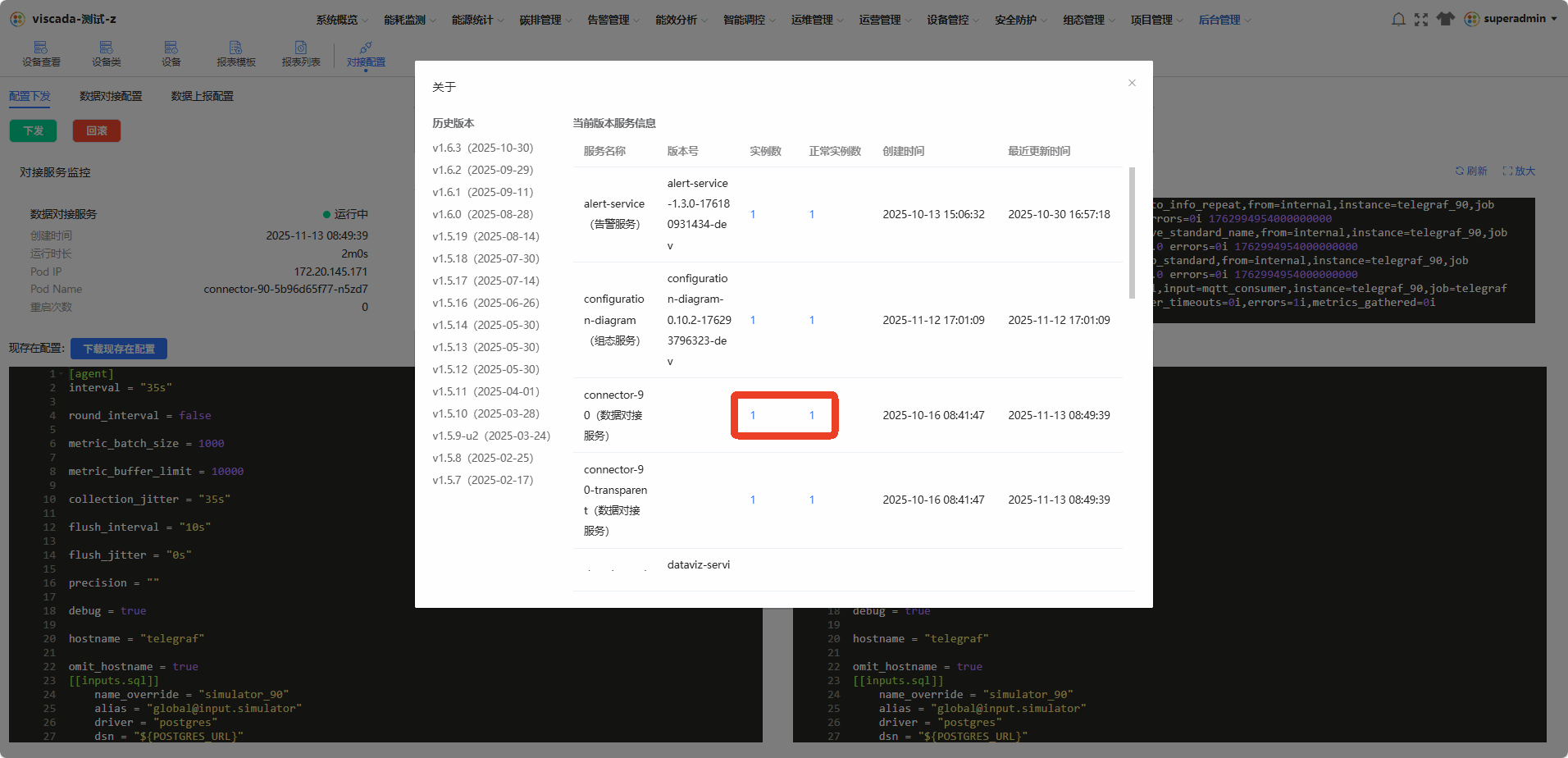

图 3 数据对接服务正常运行状态 -
核对**「最新下发时间」**与本次配置下发时间是否一致。

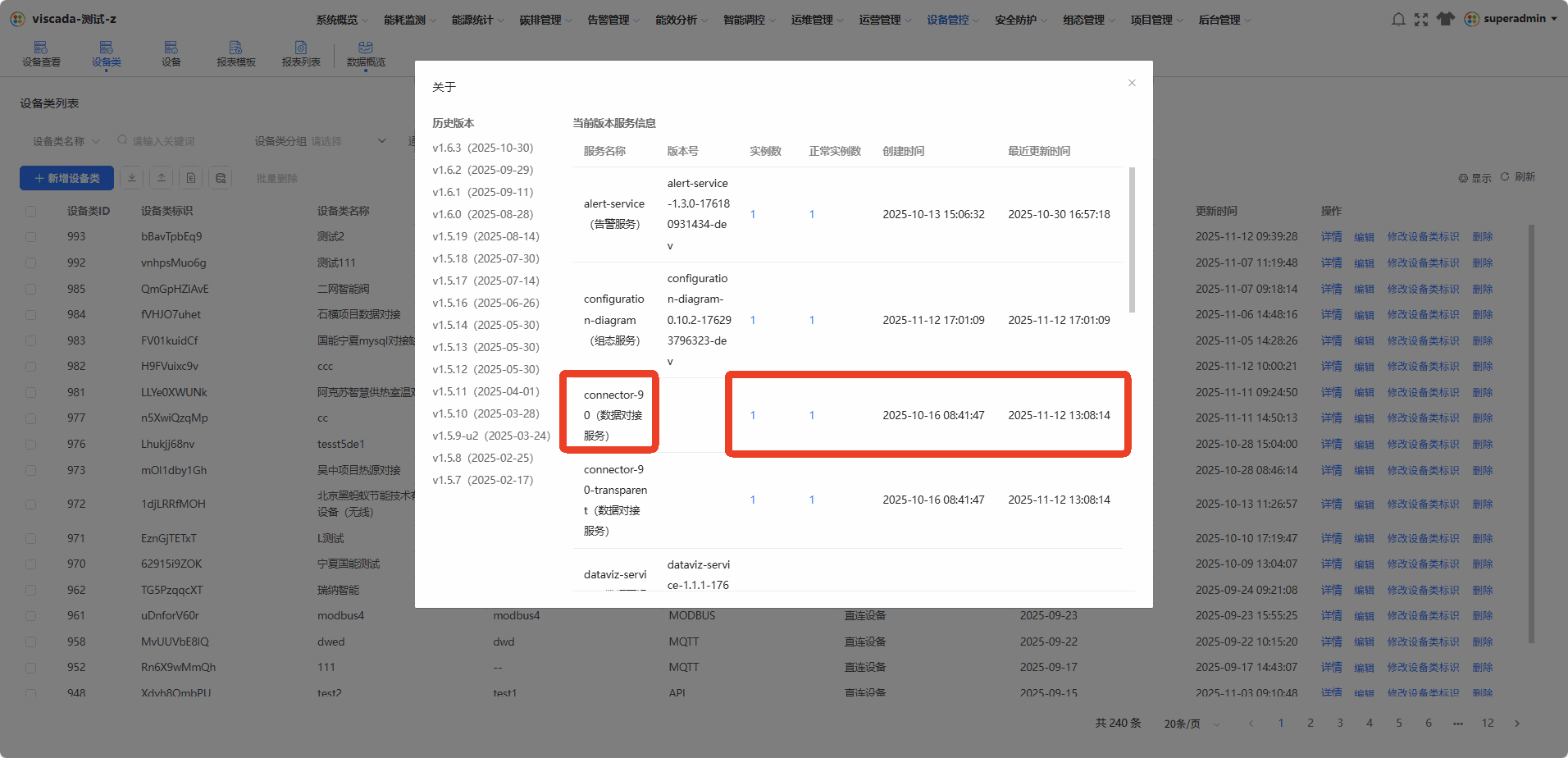

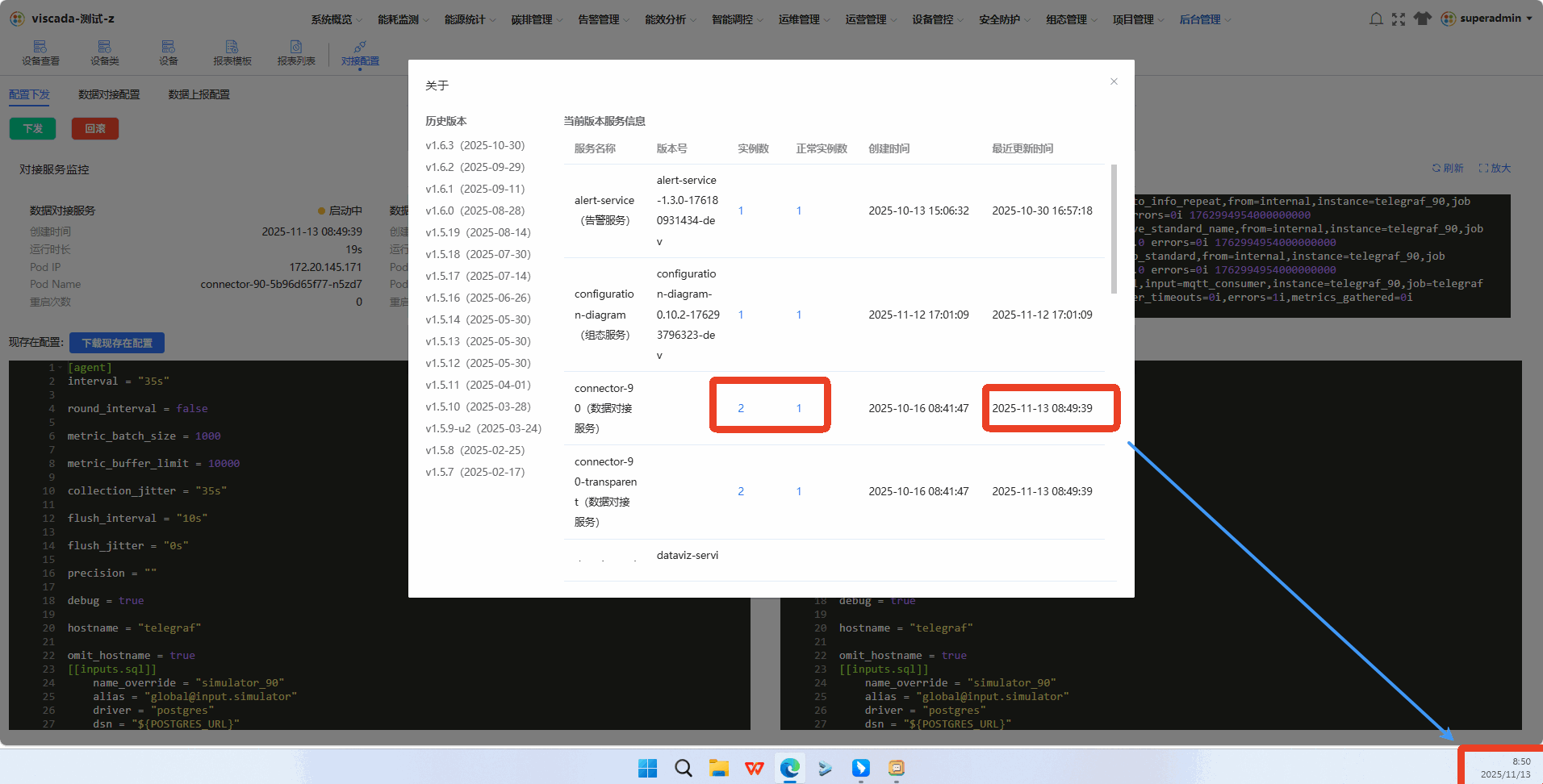

图 4 最新下发时间核对 -
点击已运行的实例,查看**「创建时间」是否与「最新下发时间」**一致。

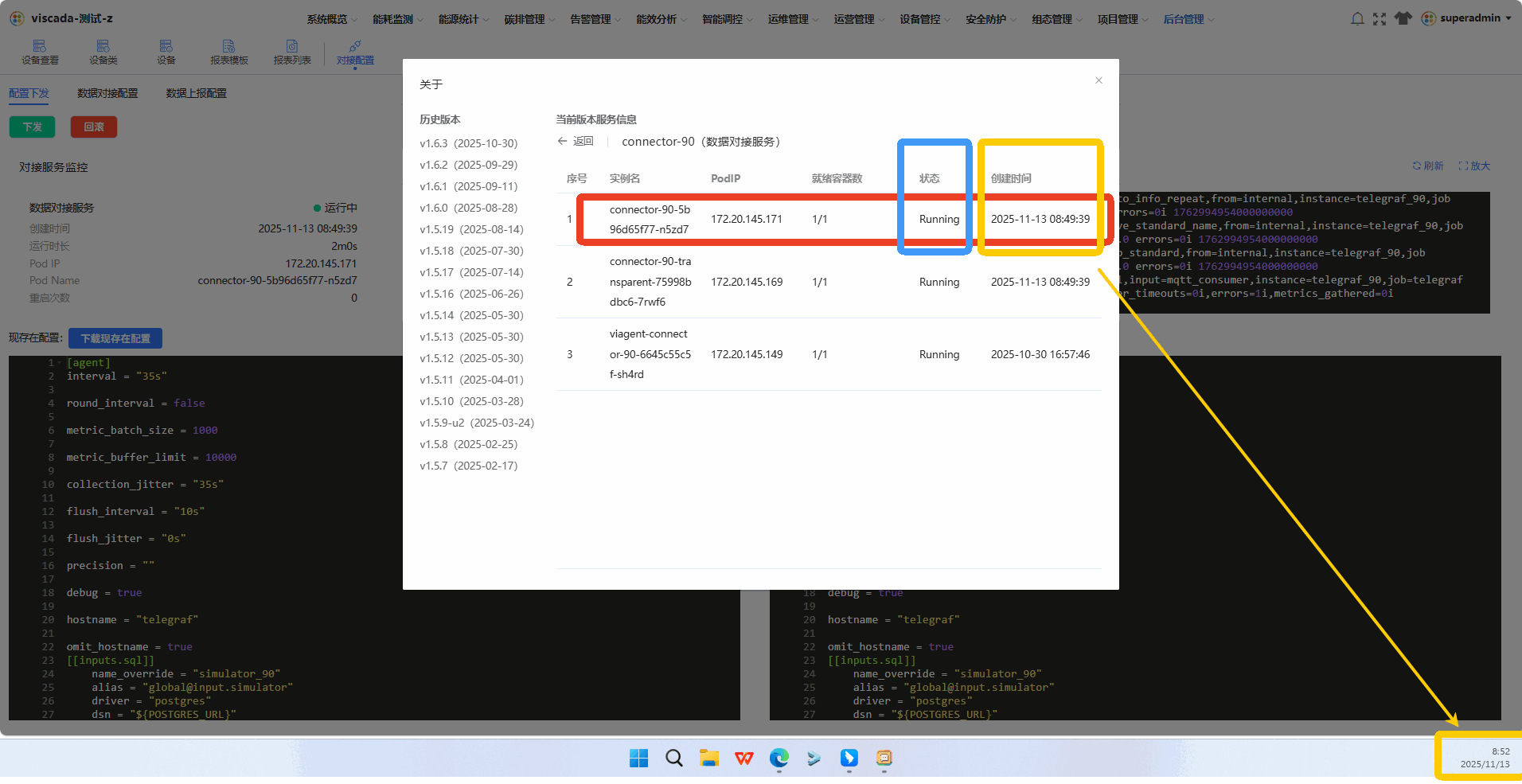

图 5 实例创建时间入口
图 6 实例创建时间详情
⚠️ 若实例创建时间非最新下发时间,或实例状态非
Running,则进入 3 查看 connector 日志与运行状态 继续排查。
2.2 v1.6.3 版本
在数据对接服务详情页,确认服务为最新下发且运行状态正常:

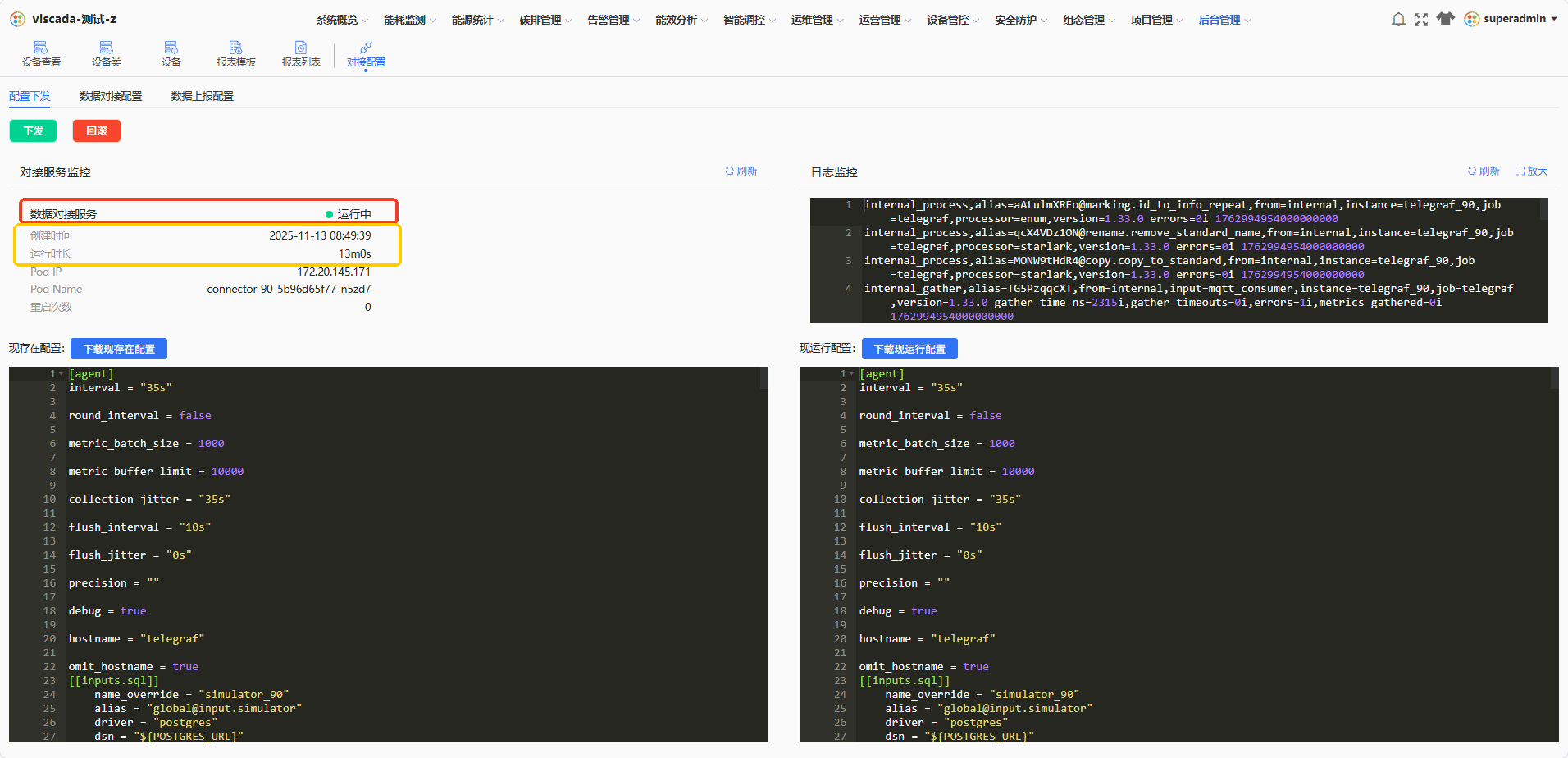

图 7 v1.6.3 数据对接服务状态概览

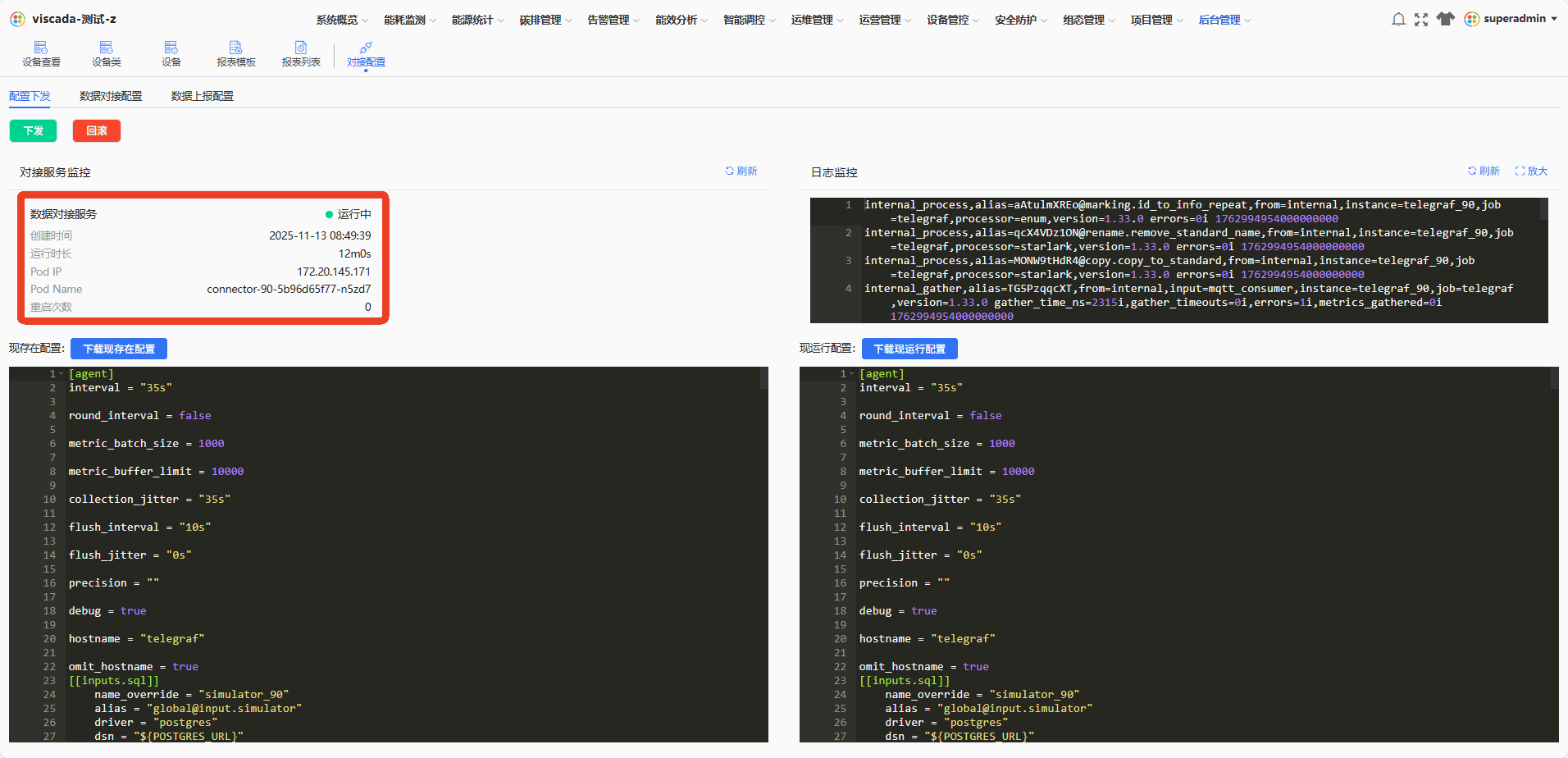

图 8 v1.6.3 服务详情
⚠️ 若实例创建时间非最新下发时间,或实例状态非
Running,则进入 3 查看 connector 日志与运行状态 继续排查。
3 查看 connector 日志与运行状态
3.1 v1.6.3 之前版本
参考文档:viSCADA 数据链路日常排查与日志采集 — 采集数据日志(connect)
3.2 v1.6.3 版本
-
进入数据对接服务的**「运行日志」**页面。

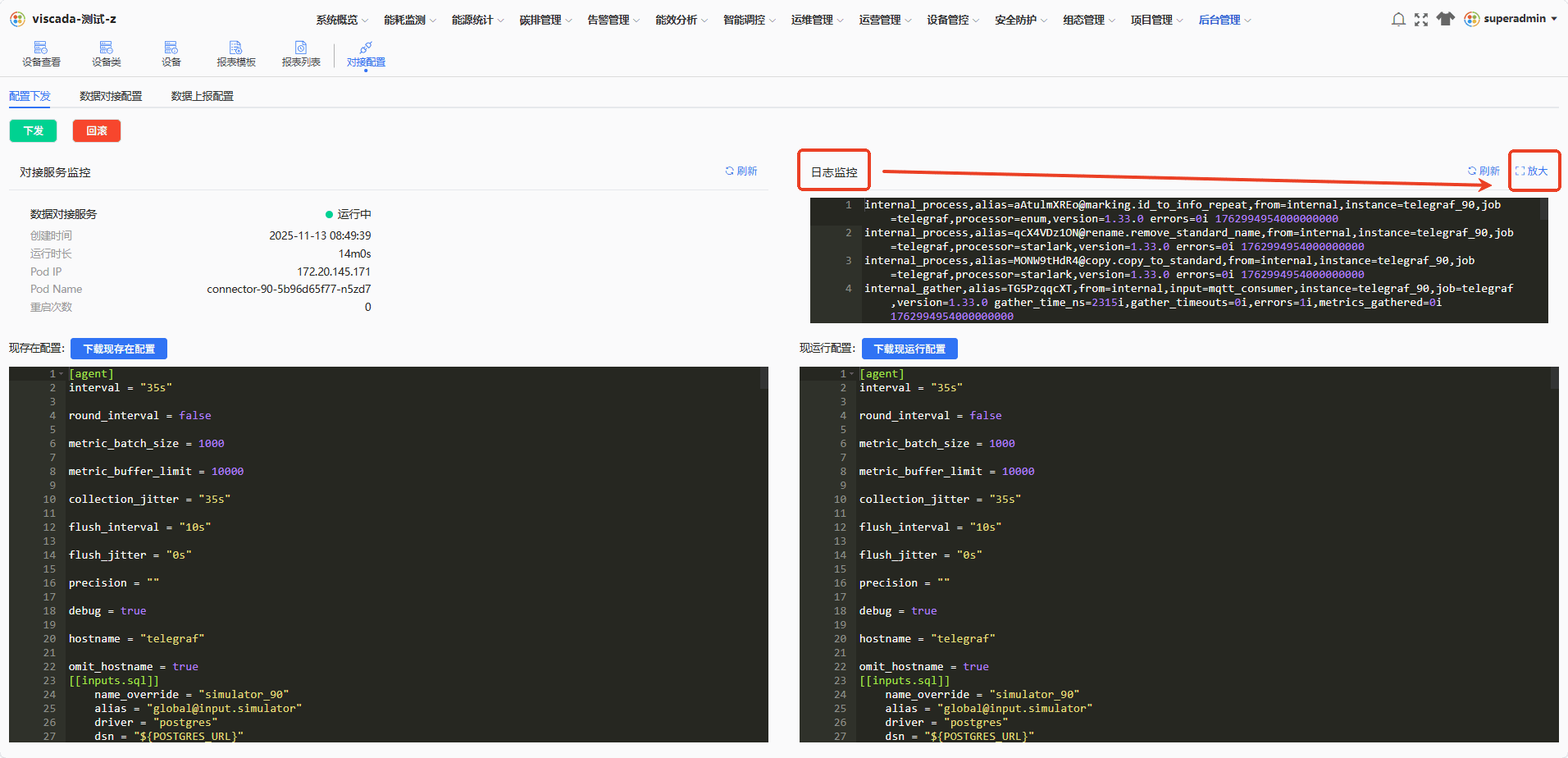

图 9 运行日志入口 -
筛选**「最新日志」**,使用
Ctrl+F搜索关键字。
图 10 筛选最新日志

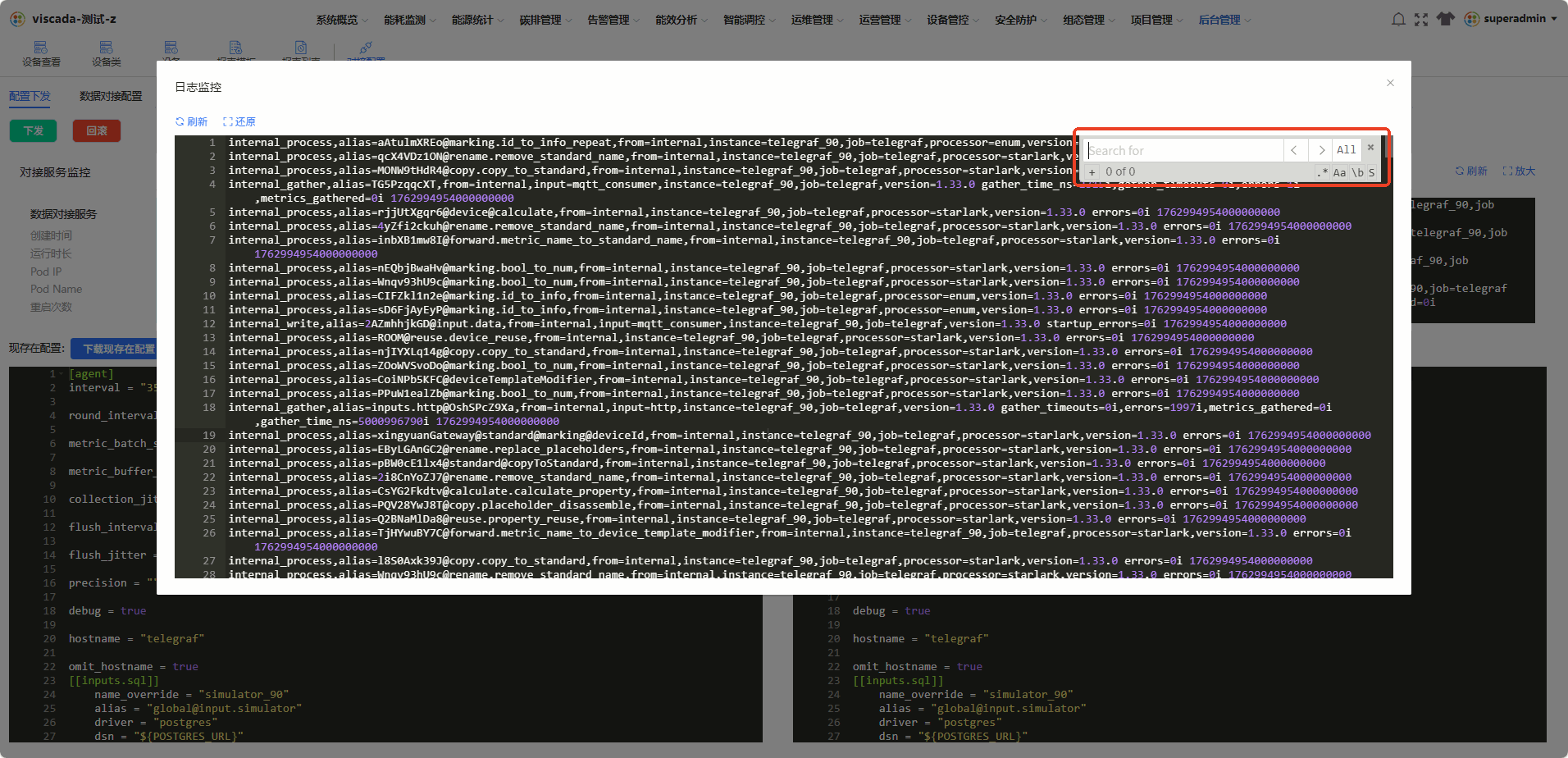

图 11 日志关键字搜索 -
按以下关键字逐项检索:
检索目的 关键字 说明 查找报错 E!定位错误级别日志 查找指定设备 设备类标识 定位特定设备的连接与数据行为

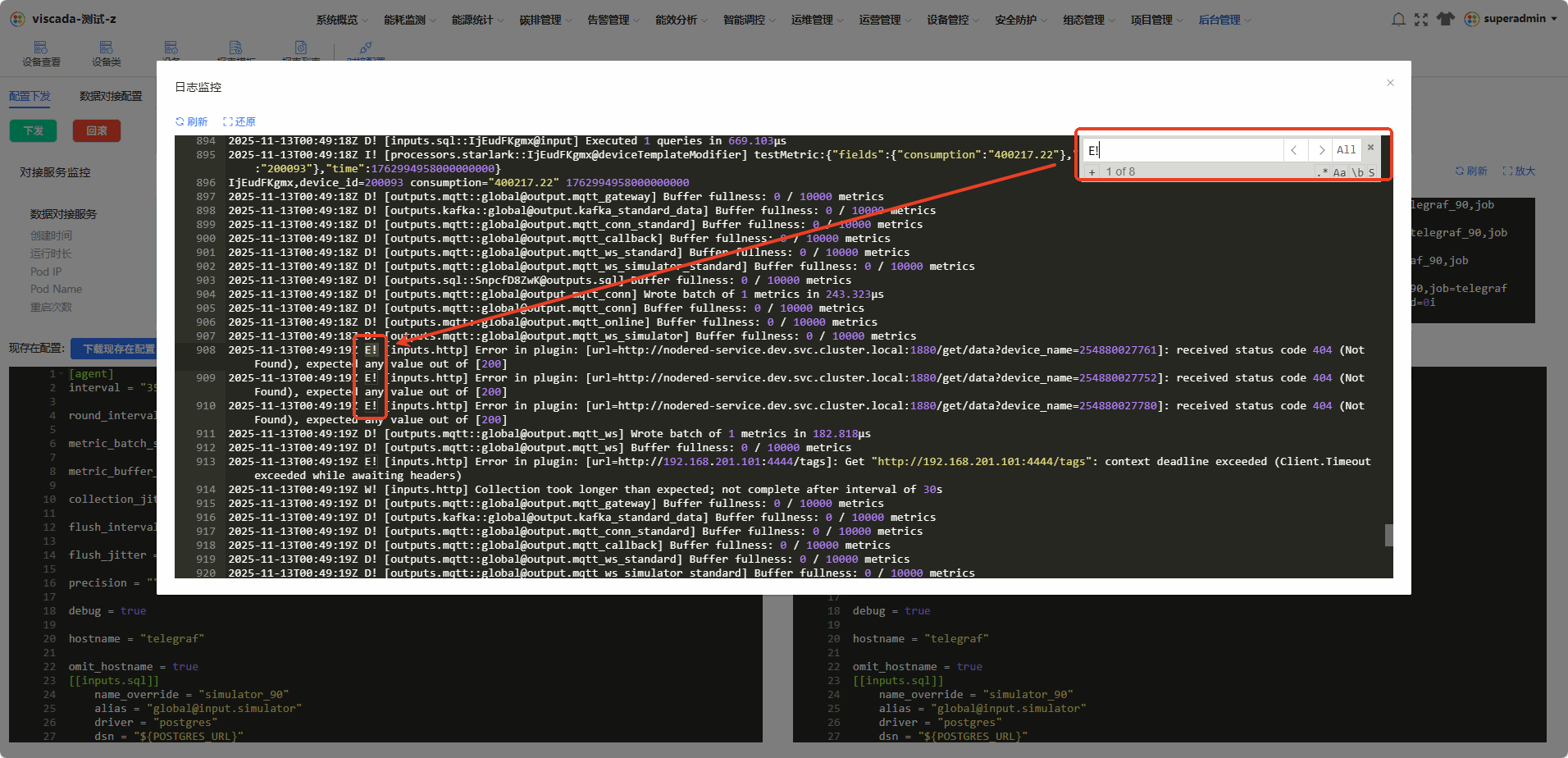

图 12 按 E!检索报错
图 13 按设备标识检索
💡 若未搜到预期内容,点击**「刷新日志」**后再次检索。

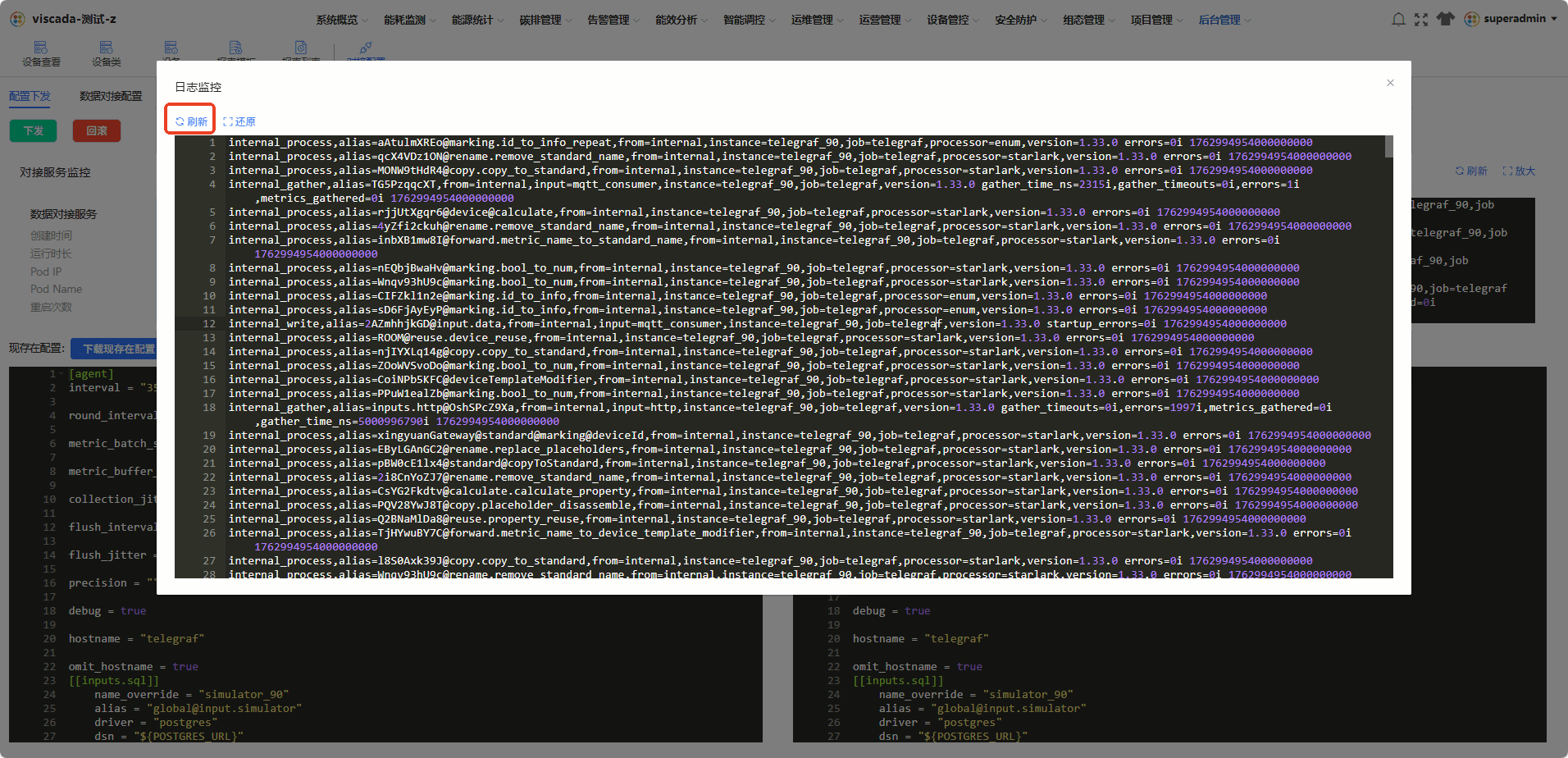

图 14 刷新日志入口
- 复制近期报错信息片段及其上下文,便于后续分析。
4 日志常见报错分析
4.1 常见现象与处理建议
| 现象 | 可能原因 | 建议处理 |
|---|---|---|
S7 设备连接超时或连接不稳定 | 设备掉线、网络异常 | 排查设备物理链路与在线状态;确认数据对接服务节点与设备间网络可达 |
| 批量设备连接失败 | 系统或网络层面问题 | 按网络、节点、服务三层依次排查 |
| 单一设备连接失败 | 设备本体或链路问题 | 优先排查该设备的物理网络及自身状态 |
4.2 典型案例:节点与设备网络不通
- 项目: 吐鲁番华电高昌热电智慧供热项目
- 现象: 最新配置下发后,数据对接服务运行在节点
k8s-10-2-5-117,S7设备连接超时,配置下发未生效。 - 原因: 节点
k8s-10-2-5-117与S7设备网络不通。 - 解决方案: 将服务节点切换至
k8s-10-2-5-118(与S7设备网络正常),重新下发配置后生效。

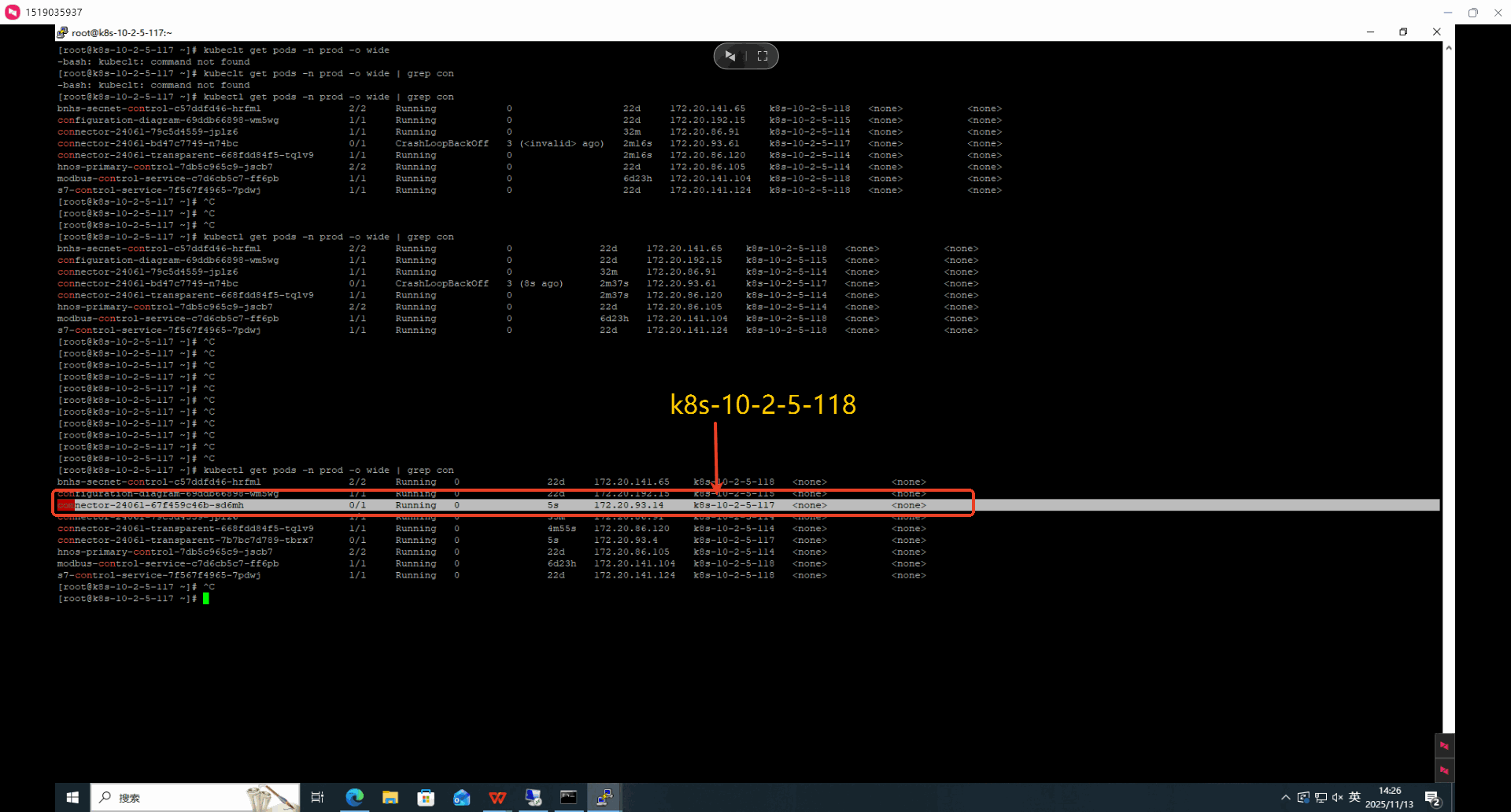

图 15 服务节点切换示意
5 回报排查结果
完成上述排查后,请按以下清单回报关键信息,确保一次性提供完整材料。
- 实例**「最新下发时间」与「创建时间」**截图
- 实例运行状态截图(
Running/ 异常) - 关键报错日志片段(含上下文 5 行以上)
- 如涉及节点切换,附节点名称与网络连通性说明
⚠️ 请严格按 1 整体排查流程 的顺序执行,确保数据准确、截图完整。执行中如遇中断或疑问,请及时与研发对接人同步进度。
