版本: v1.1 修改日期: 2026-05-29

协议管理模块用于查看内置协议与管理自定义协议,支持 YAML 协议文件的上传、更新、历史版本查看与导出、删除。通过扩展自定义协议可丰富平台支持的设备通信能力,协议在设备类创建时被引用。

1 整体流程

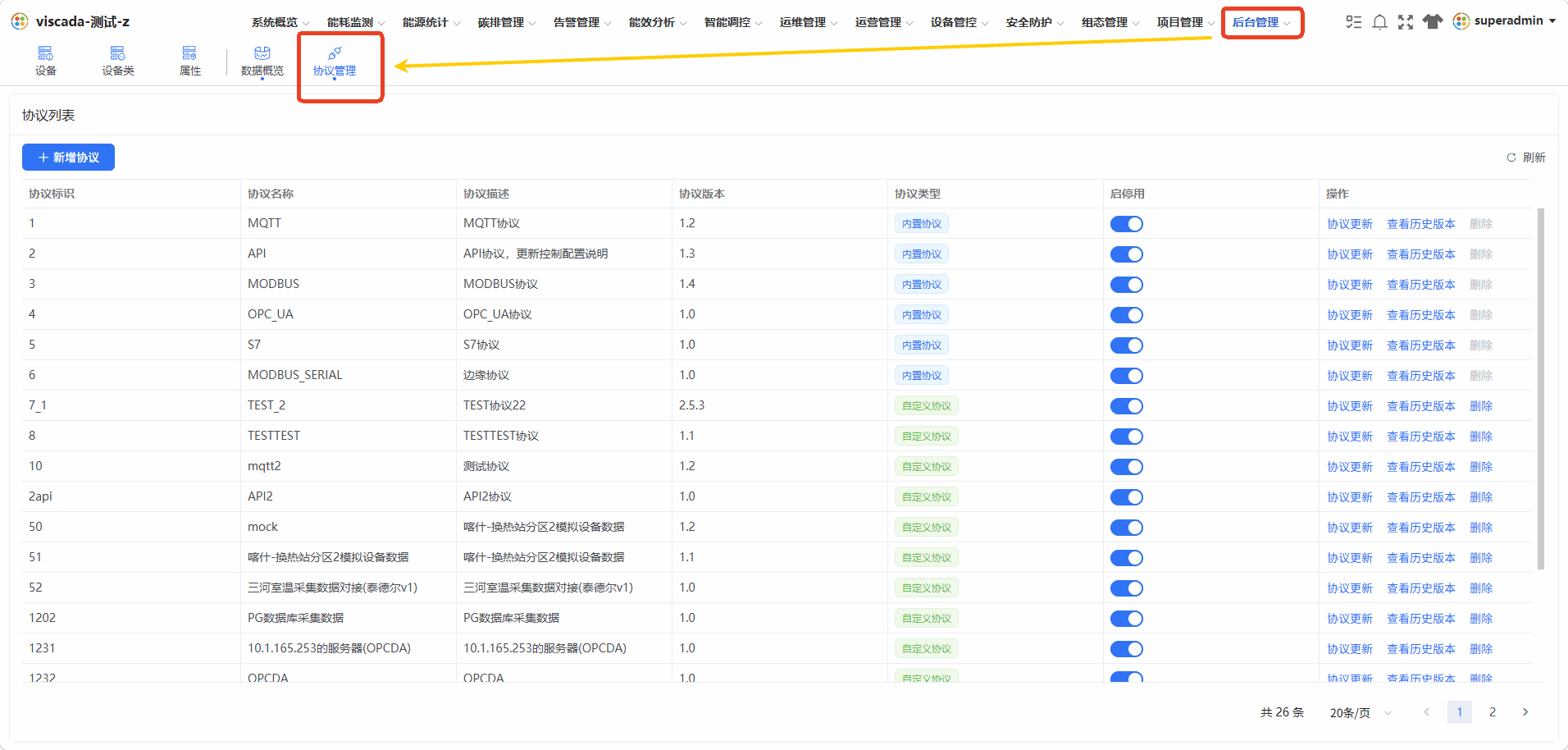

进入 「后台管理」 → 「协议管理」 菜单,所有操作以协议列表为入口,按”新增 → 更新 / 查看历史 / 导出 → 删除”的生命周期展开。

图 1 协议管理整体流程

2 协议列表

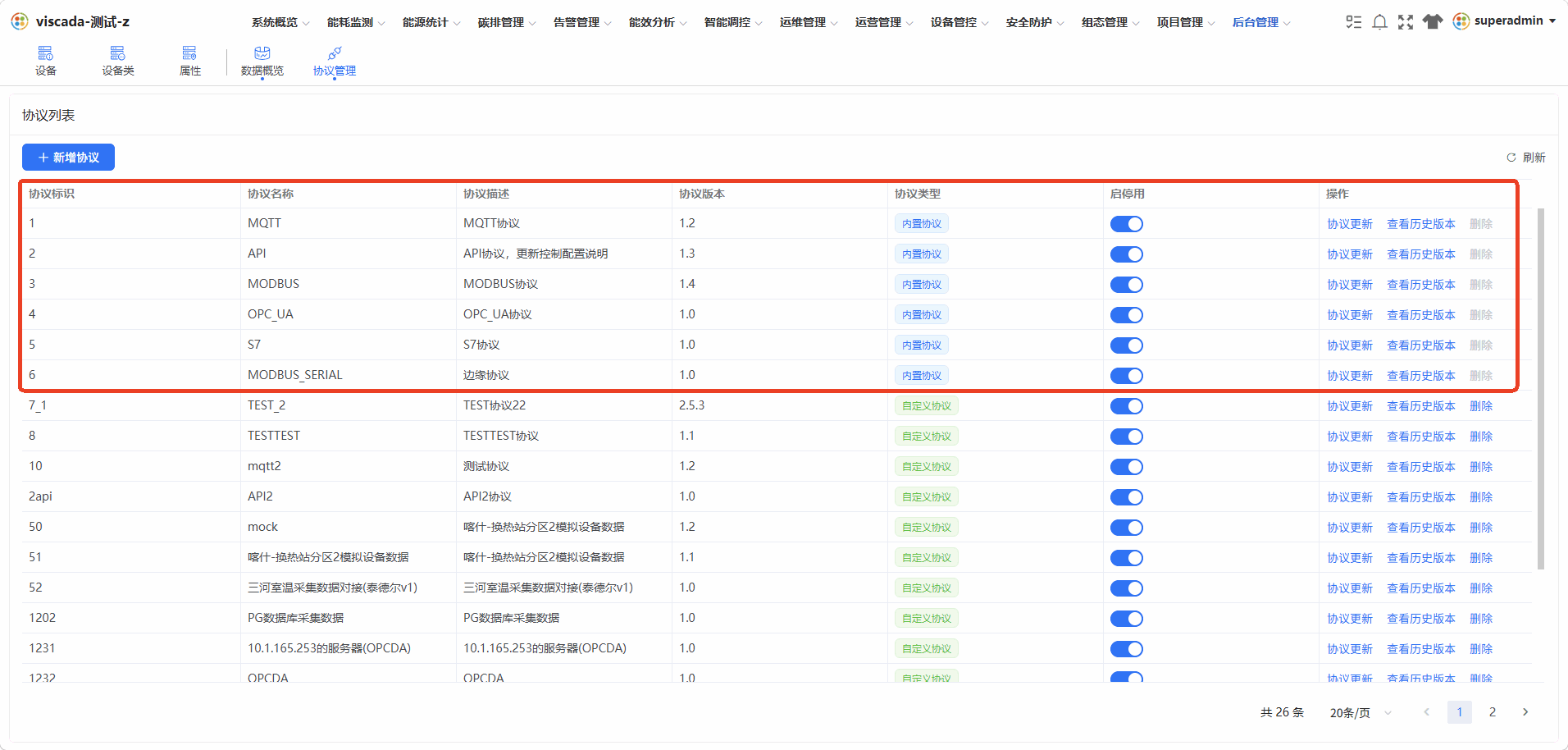

进入 「后台管理」 → 「协议管理」 菜单,默认展示所有协议。

图 2 协议列表

2.1 列表字段

图 3 协议列表字段

2.2 行级操作

📌 「内置协议」 的 「删除」 按钮置灰不可操作,仅 「自定义协议」 支持删除。

3 新增协议

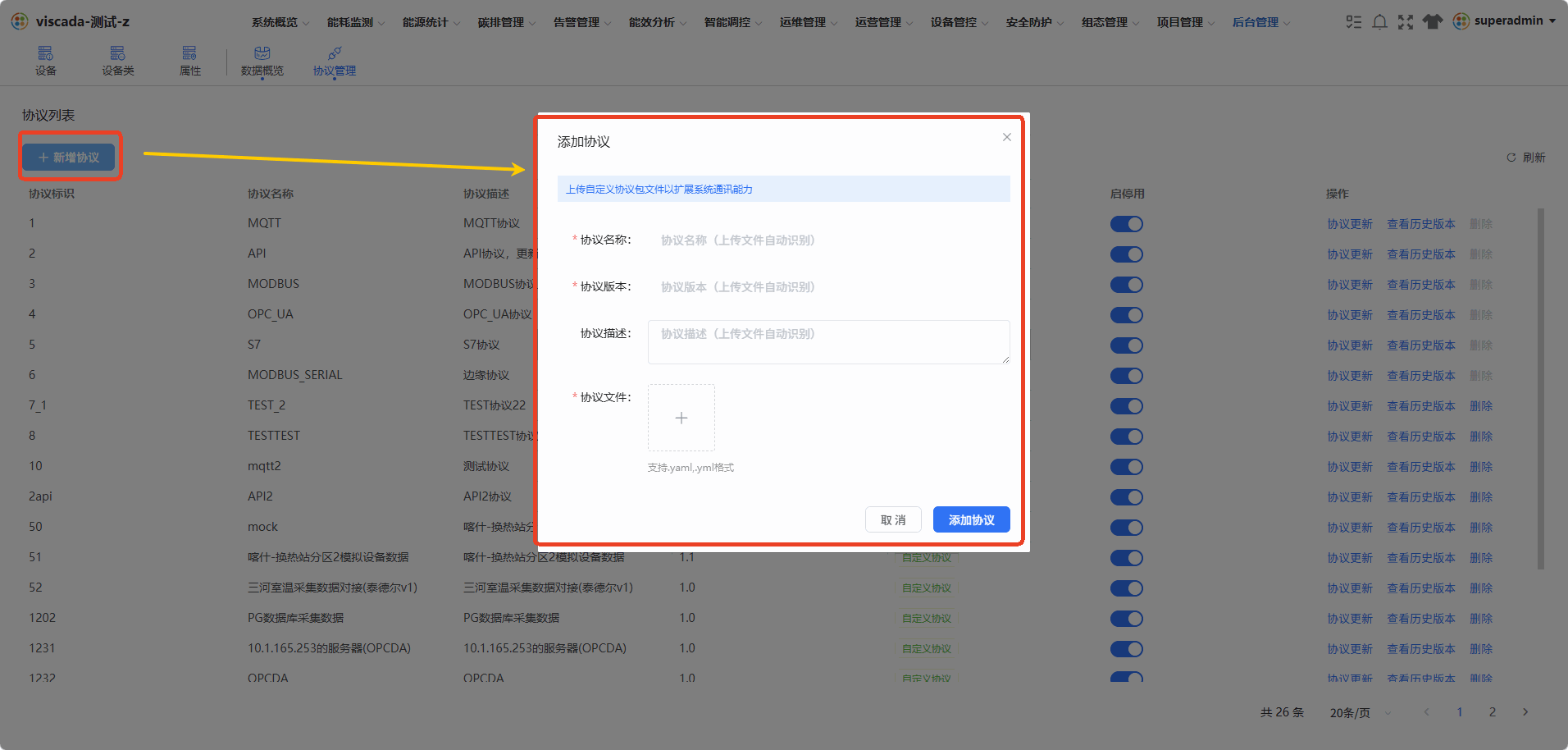

点击协议列表左上角 「+ 新增协议」 按钮,弹出 「添加协议」 对话框。

图 4 添加协议弹窗

3.1 字段说明

3.2 操作步骤

1. 点击 「+ 新增协议」 按钮,打开 「添加协议」 弹窗。

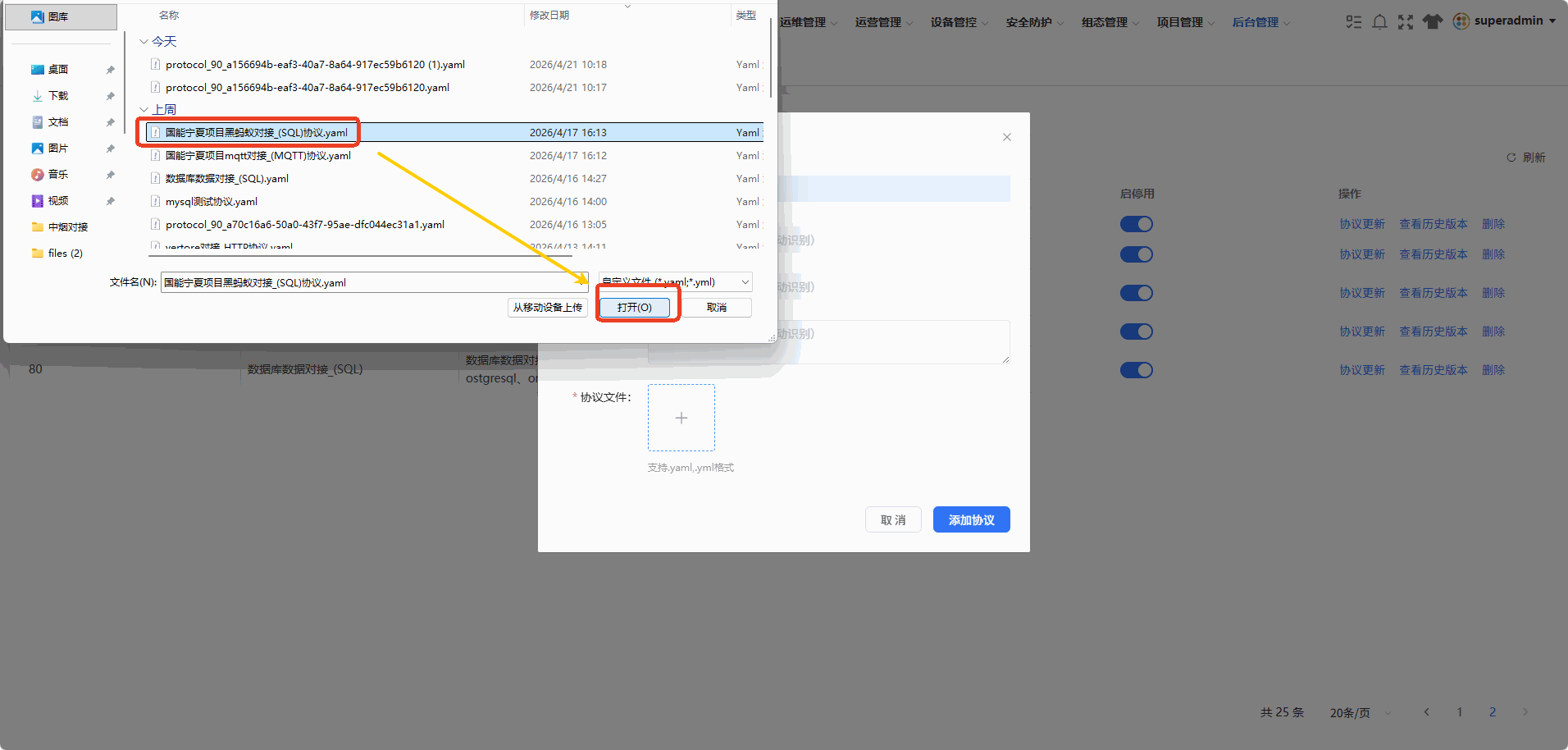

2. 点击 「协议文件」 区域的 + 图标,在系统文件选择对话框中选择本地 .yaml 协议文件并点击 「打开」。



   图 5 选择协议文件

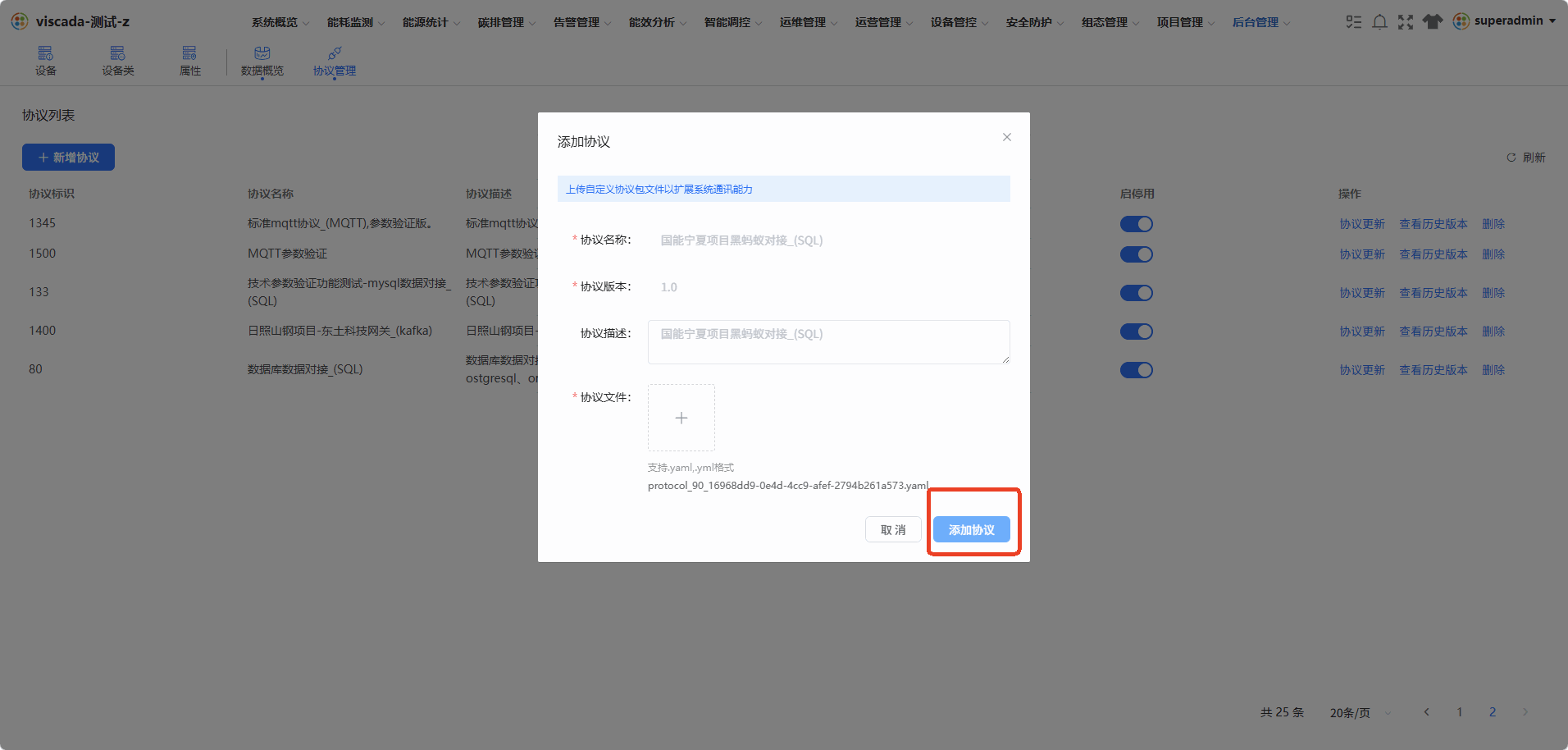

3. 等待文件上传完成后,「协议名称」、「协议版本」、「协议描述」 自动填充,检查是否符合预期,必要时手动修改 「协议描述」。



   图 6 协议信息自动填充

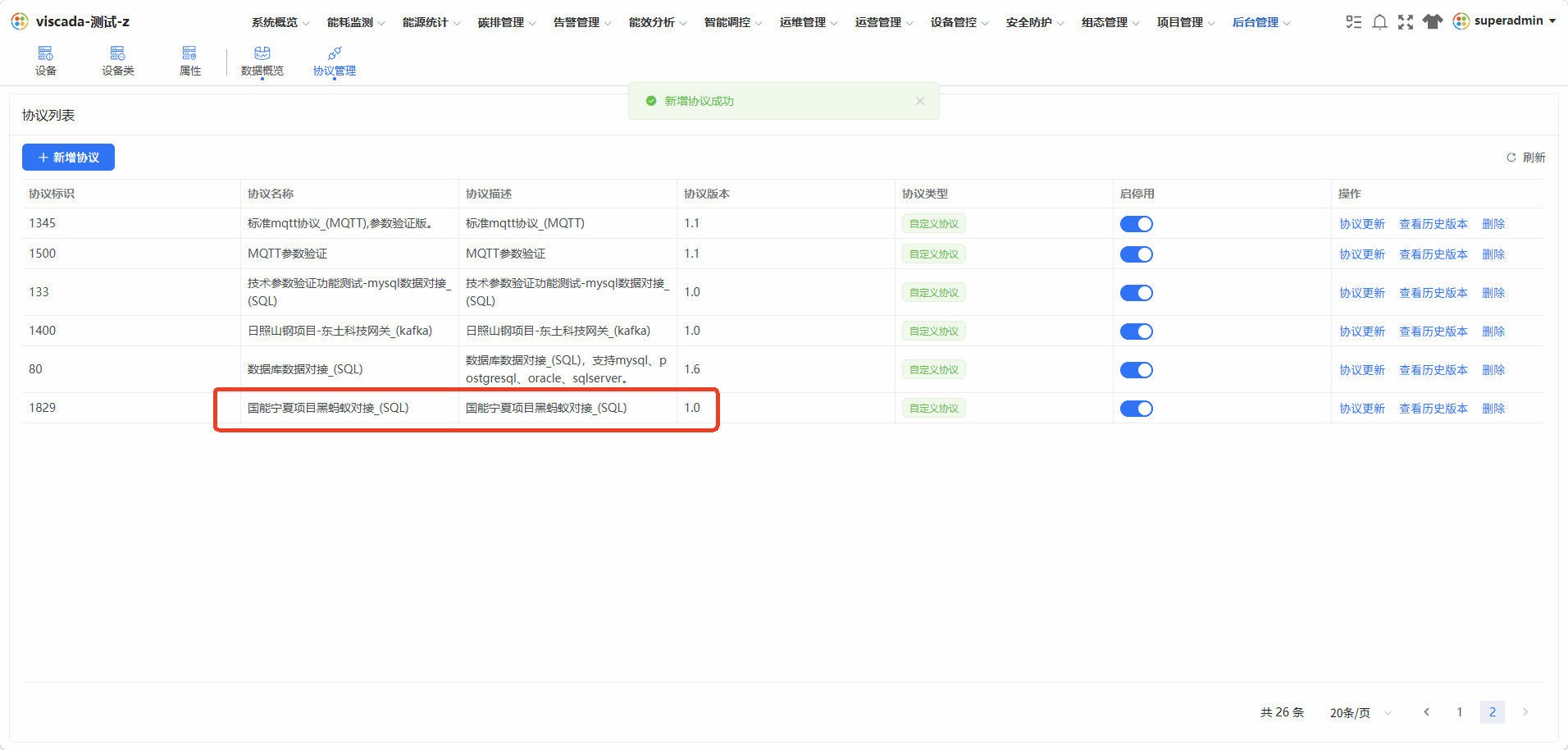

4. 点击弹窗右下角 「添加协议」 按钮提交,页面顶部出现 「新增协议成功」 提示,新协议在列表末尾显示。



   图 7 新增协议成功

⚠️ 「协议名称」 与 「协议版本」 均读取自协议文件内容,不能在弹窗内手动修改。若需调整,须先修改协议文件后再重新上传。

📌 仅支持 .yaml 格式的协议包文件。

4 更新协议

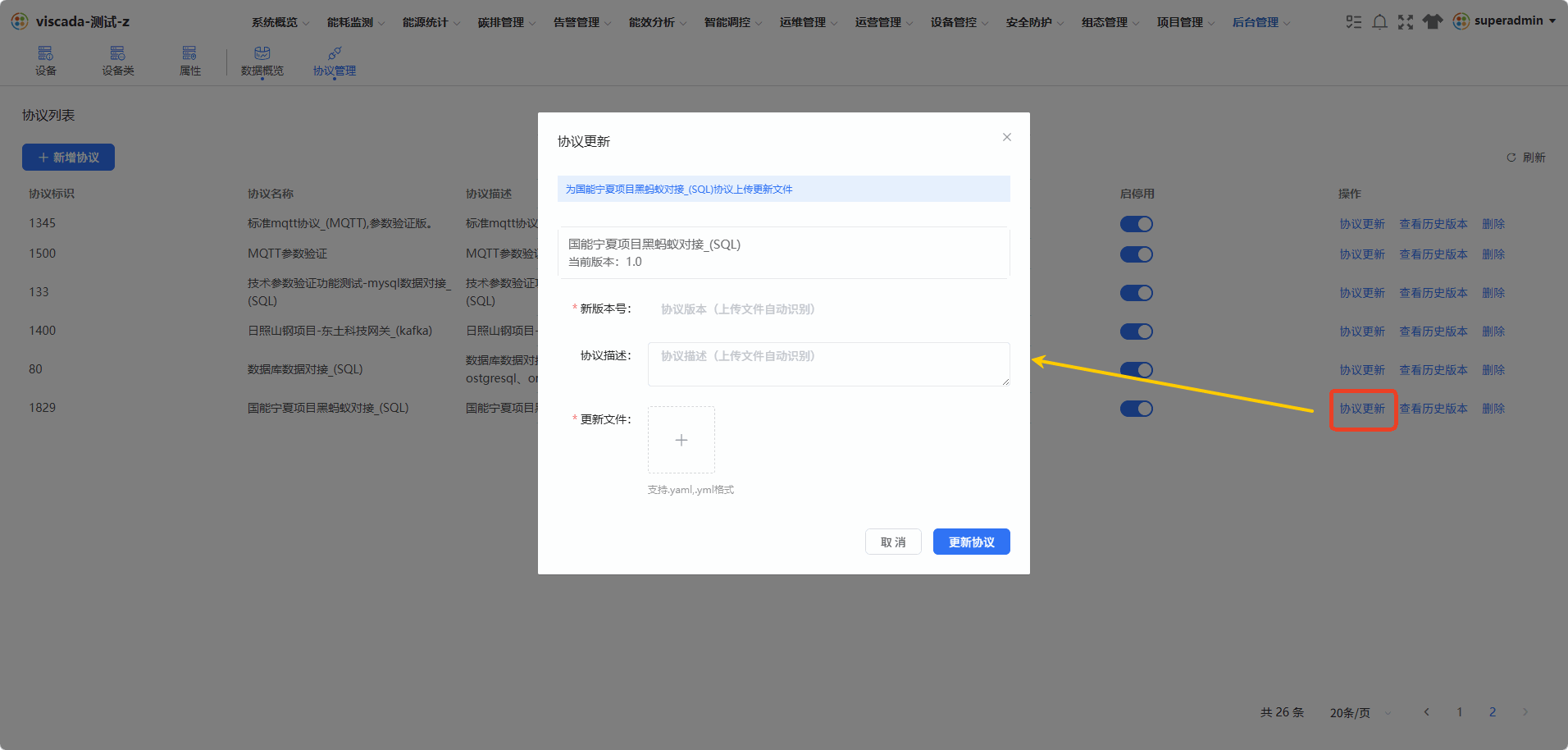

在协议列表中找到目标协议,点击行级 「协议更新」 按钮,弹出 「协议更新」 对话框。

图 8 协议更新弹窗

4.1 字段说明

📌 弹窗顶部以只读形式展示当前协议的 「协议名称」 与 「当前版本」(例如 当前版本: 1.0),用于确认更新对象。

4.2 操作步骤

1. 在协议列表的目标行点击 「协议更新」 按钮,打开 「协议更新」 弹窗。

2. 点击 「更新文件」 区域的 + 图标,上传新版本 .yaml 协议文件。

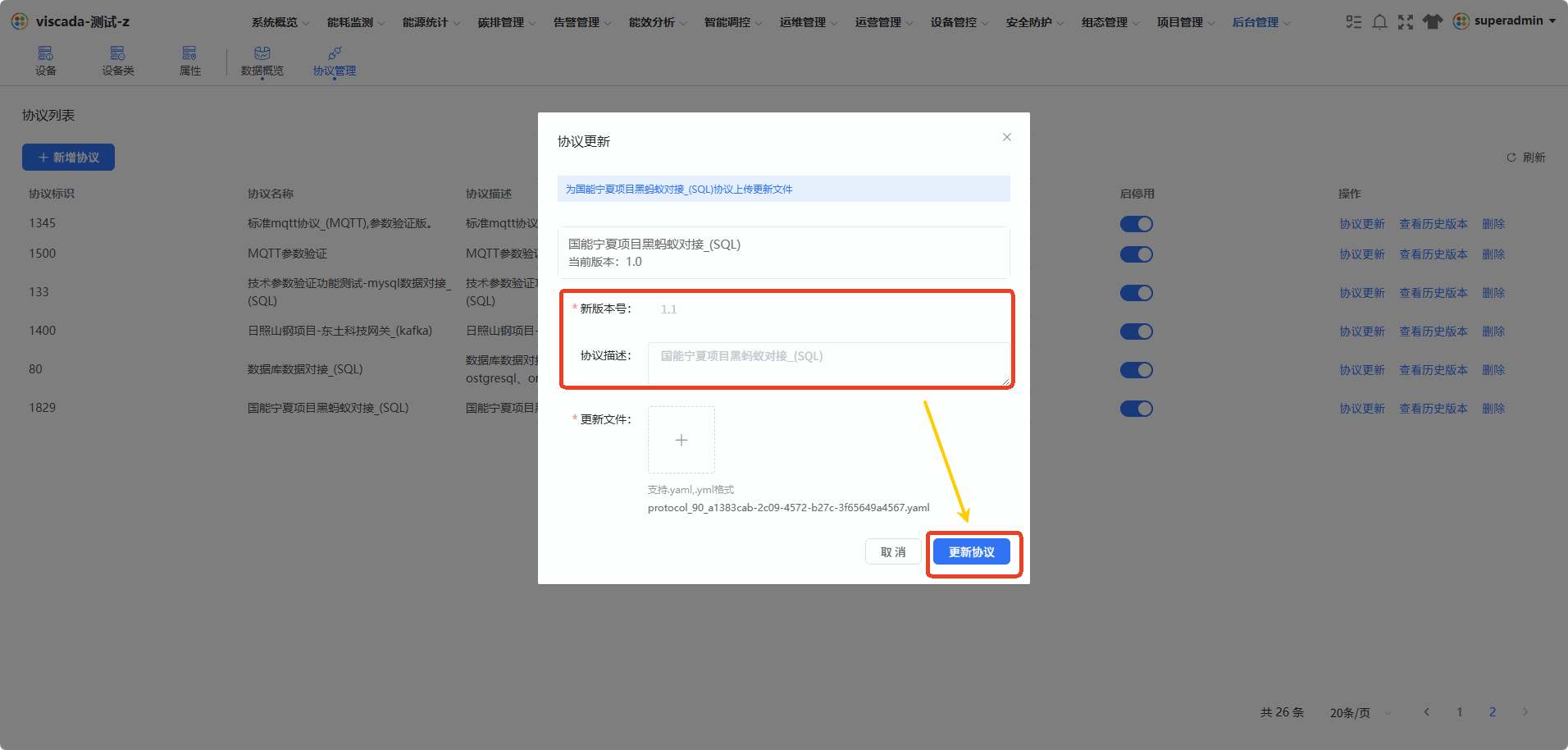

3. 等待 「新版本号」 与 「协议描述」 自动填充,检查版本号是否高于当前版本。



   图 9 协议更新信息填充

4. 点击弹窗右下角 「更新协议」 按钮提交,协议列表中该行的 「协议版本」 更新为新版本号。

⚠️ 更新协议后,已使用该协议的设备类需复核物模型与参数配置的兼容性,如不兼容,需修改设备类或回退协议版本。

5 查看历史版本与导出协议

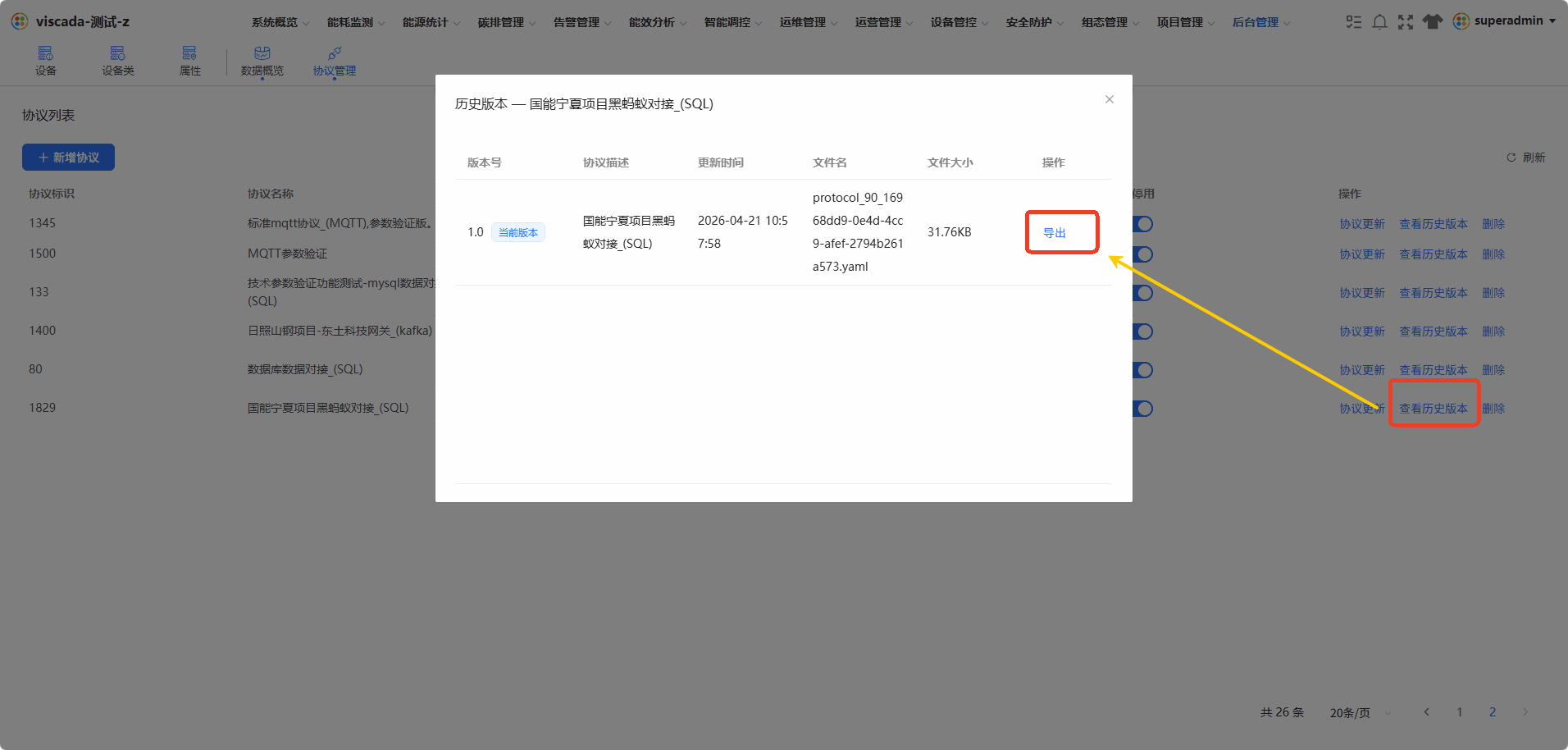

在协议列表中找到目标协议,点击行级 「查看历史版本」 按钮,弹出 「历史版本 — {协议名称}」 对话框(示例 「历史版本 — 国能宁夏项目集成数对接_(SQL)」)。

图 10 历史版本弹窗

5.1 字段说明

5.2 操作步骤

1. 在协议列表的目标行点击 「查看历史版本」 按钮,打开 「历史版本」 弹窗。
2. 在历史版本列表中找到目标版本,点击行末 「导出」 按钮,浏览器触发协议文件下载。

💡 导出的协议文件可作为备份,或用于在另一套环境中通过 3 新增协议 导入相同协议。

6 删除协议

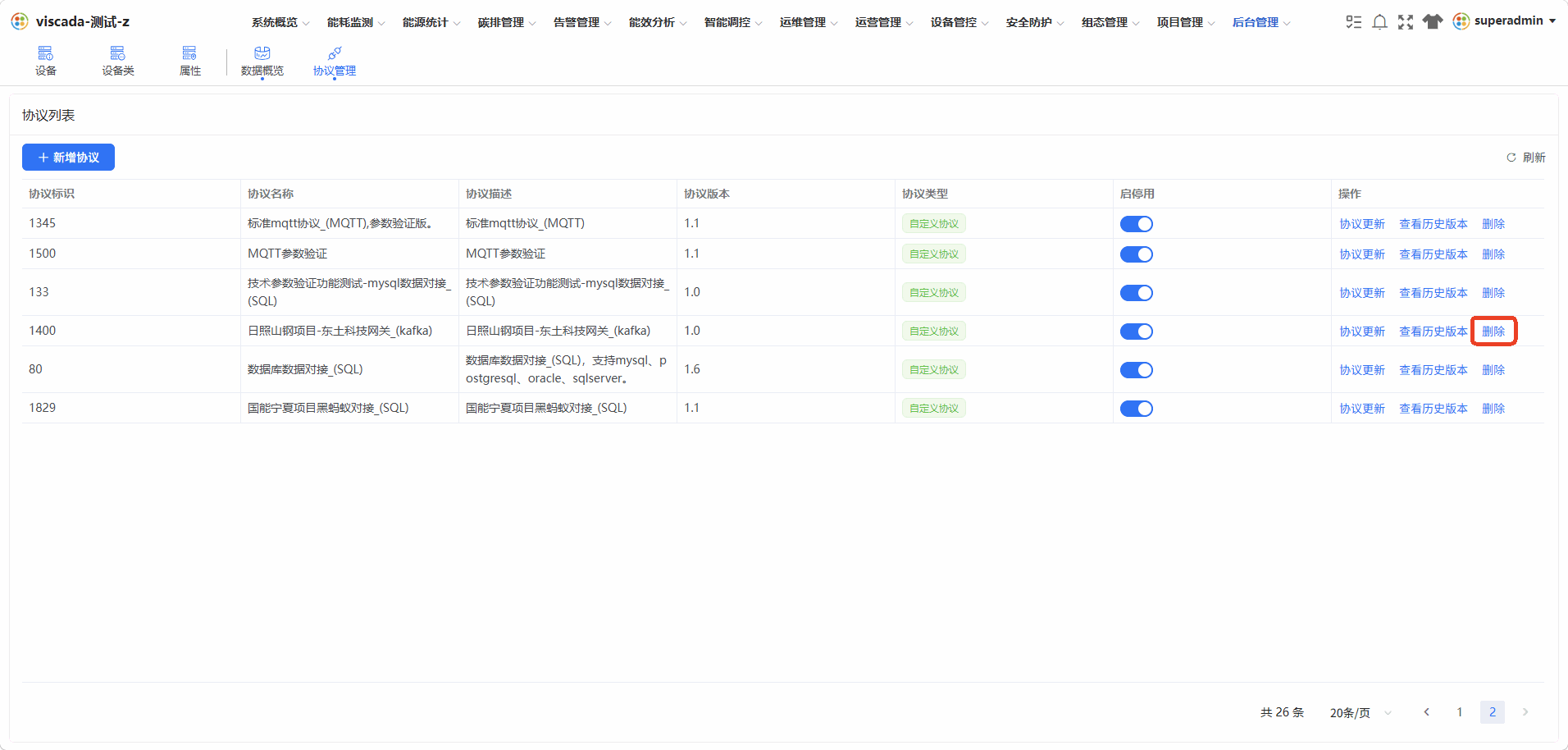

在协议列表中找到目标 「自定义协议」,点击行级 「删除」 按钮,弹出 「确定删除此协议?」 确认气泡。

图 11 删除按钮入口

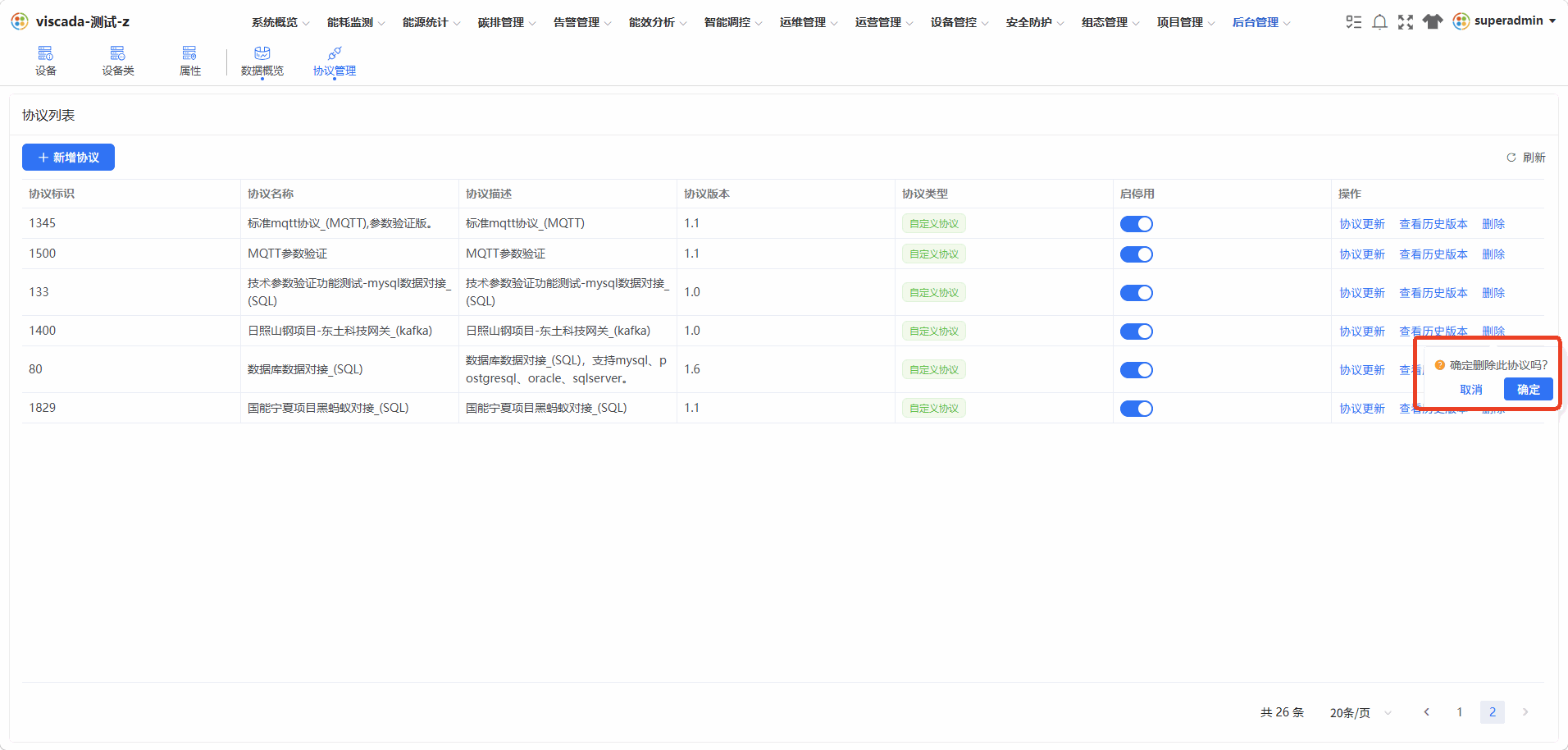

图 12 删除确认气泡

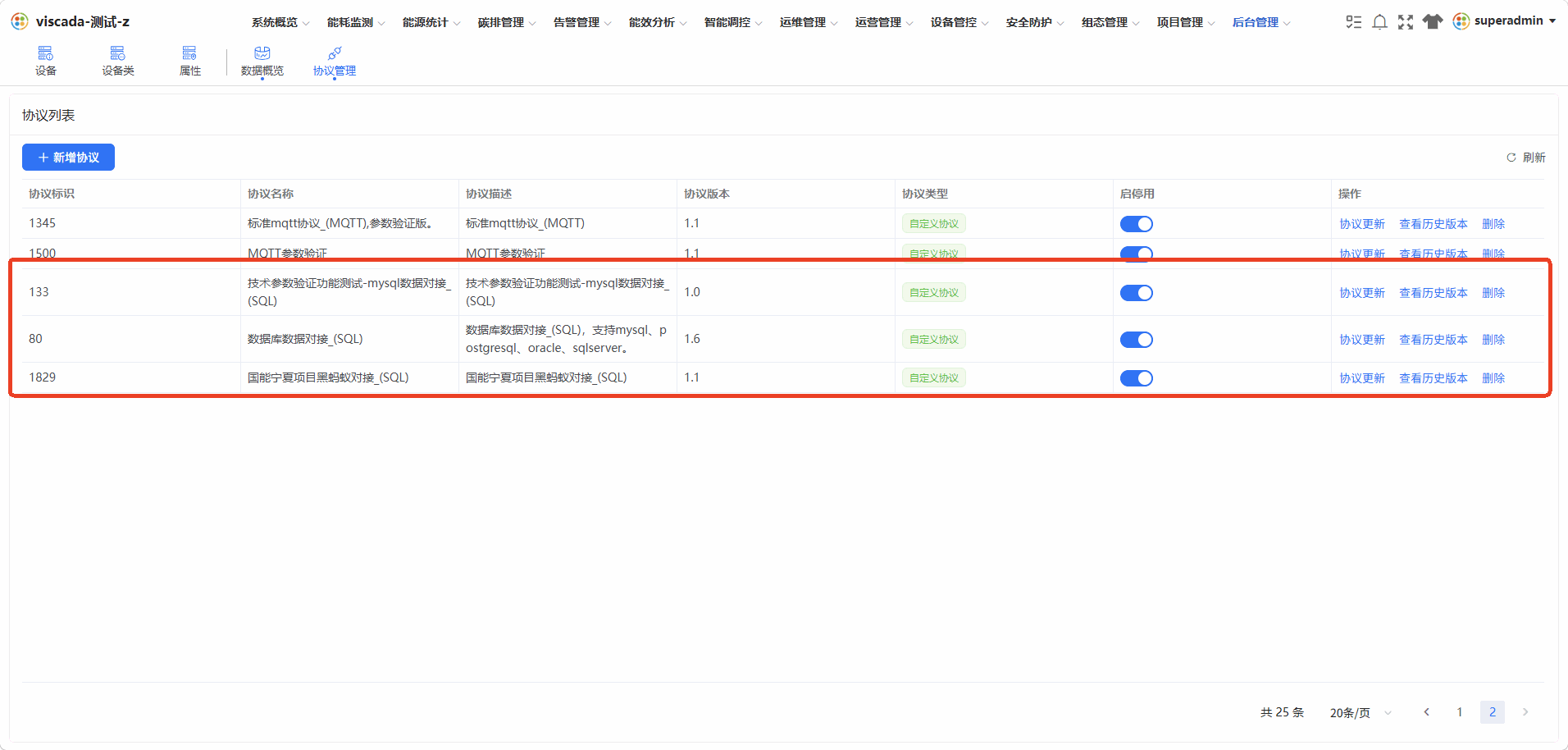

点击气泡内 「确定」 按钮执行删除,该协议从列表中移除;点击 「取消」 放弃操作。

图 13 删除成功后列表

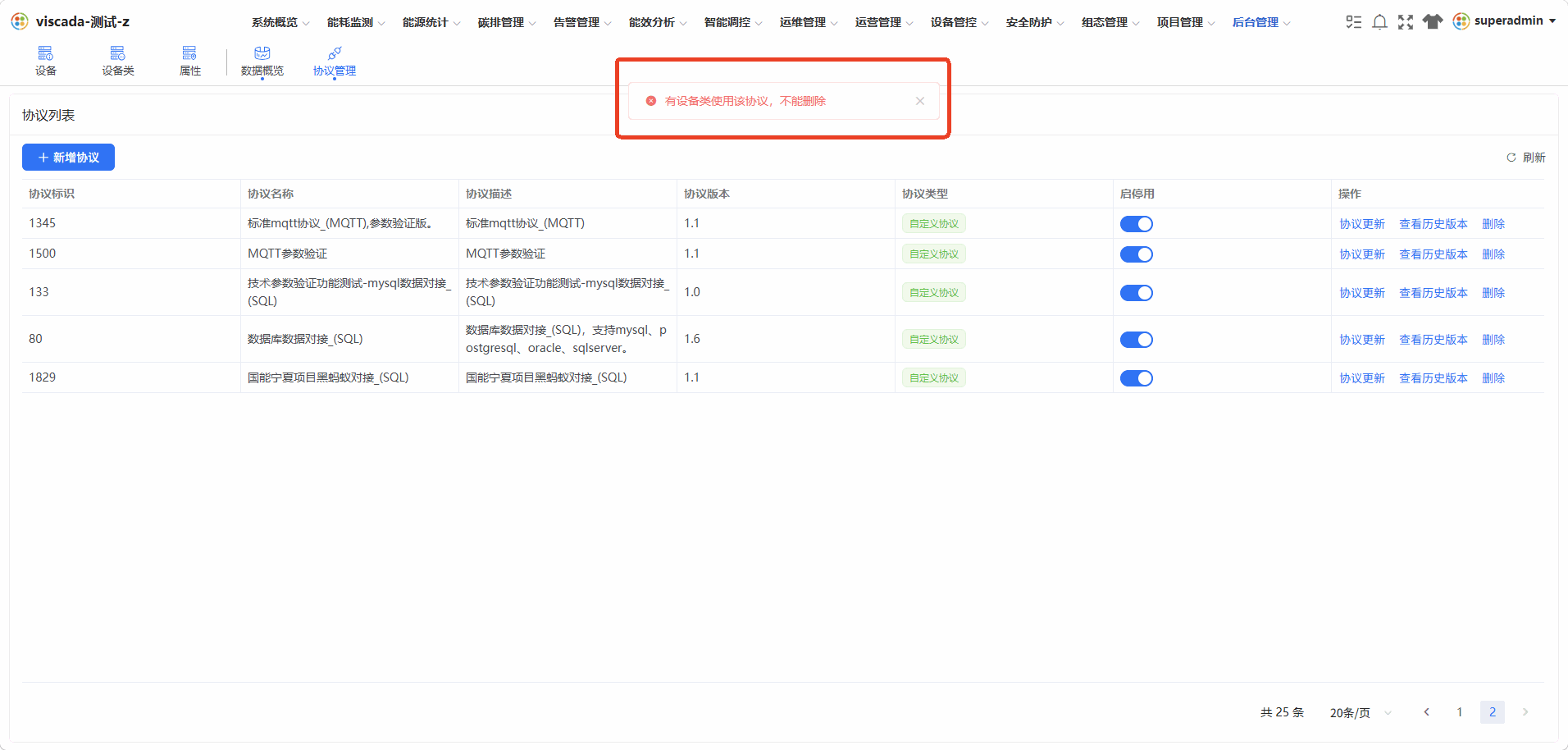

若目标协议已被设备类引用,系统拒绝删除并在页面顶部提示 「有设备类在使用此协议,不能删除」。

图 14 有设备类使用时拒绝删除

⚠️ 删除操作不可逆,执行前请确认该协议未被任何设备类引用。已被引用的协议需先在 「设备管控」 → 「设备类」 中将相关设备类迁移至其他协议,再回到本页面删除。

📌 「内置协议」 不支持删除。

7 常见问题
