版本: v1.0 修改日期: 2026-05-29 本手册指导实施人员、项目交付人员与第三方对接人员,在 viSCADA 平台上完成 Modbus Slave 从站设备的接入与配置,并对外提供 Modbus TCP / Modbus RTU Over TCP 读写服务。

1 文档信息

2 使用场景

本手册适用于以下场景:

• 在 viSCADA 平台创建一个 Modbus 从站设备;
• 将平台物模型属性映射为 Modbus 寄存器地址;
• 对外提供 Modbus TCP 或 Modbus RTU Over TCP 读写服务;
• 与第三方系统、串口服务器或下游主站系统进行数据交互。

3 术语与基础概念

3.1 平台术语

3.2 Modbus 相关术语

ℹ️ slaveId 为 Modbus 从站地址,用于主站识别从站设备;slaveUrl 为 Modbus Slave 服务地址。

4 配置流程总览

建议按以下顺序完成配置:

各步骤分别对应本手册的第 5~9 章,第 10 章提供完整配置示例,第 11 章为配置完成后的校验方法。

5 创建设备类

5.1 操作入口

平台后台 → 「设备管控」 → 「设备类」 → 「新增设备类」

5.2 必填配置项

该步骤用于创建一个支持 Modbus 协议的从站设备模板,后续物模型属性、技术参数及设备实例均基于该设备类进行配置。

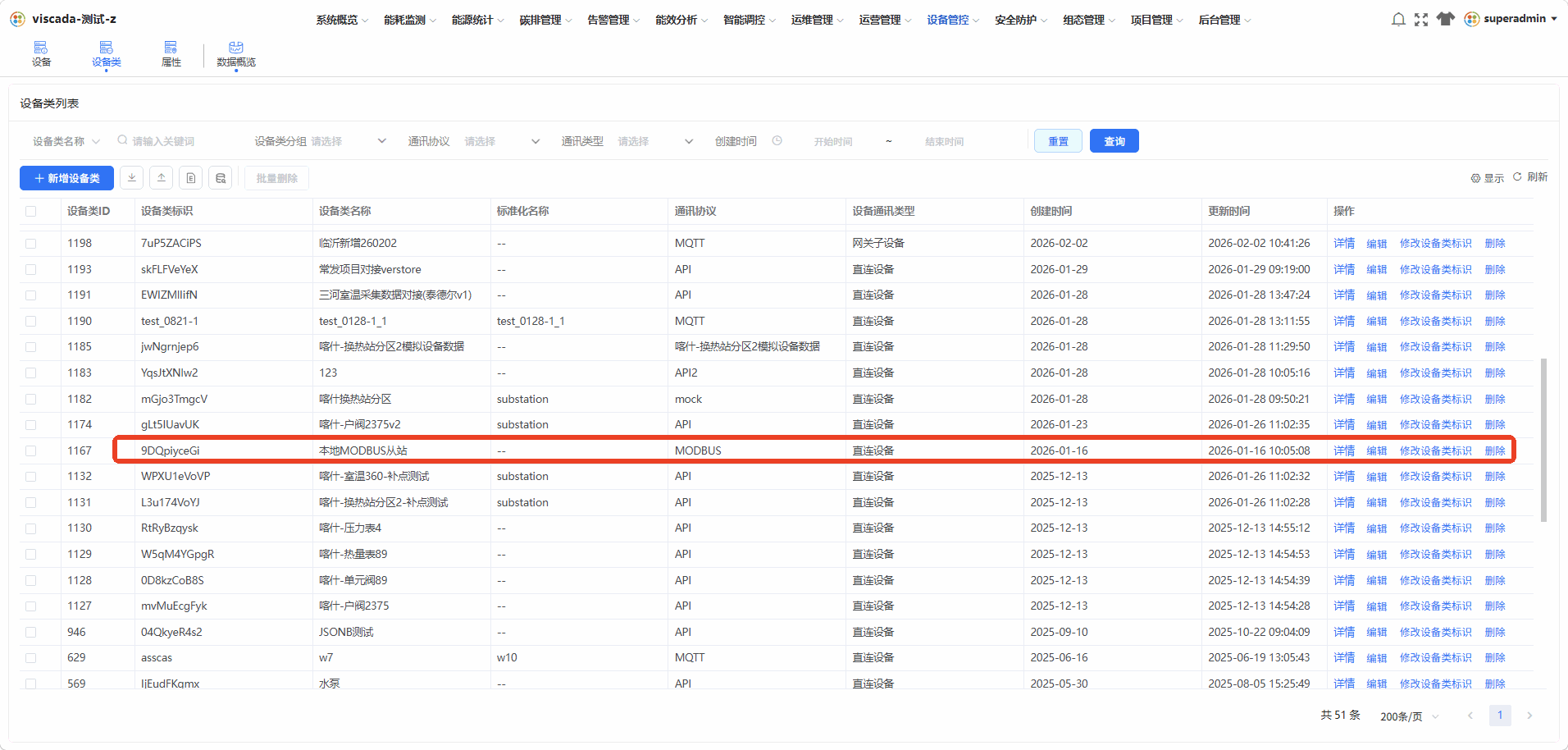

图 1 设备类新增界面

6 配置物模型属性与寄存器地址映射

6.1 操作入口

已创建的从站设备类 → 「物模型」 → 「添加属性」

该步骤用于建立 Modbus 寄存器地址 与 平台物模型属性 的对应关系,使平台属性可被主站通过指定寄存器地址读写。

6.2 地址标识填写规范

属性标识按 寄存器地址:数据类型 格式填写:

0x0001:BOOL
4x0001:INT
4x0005:REAL
4x0007:INT

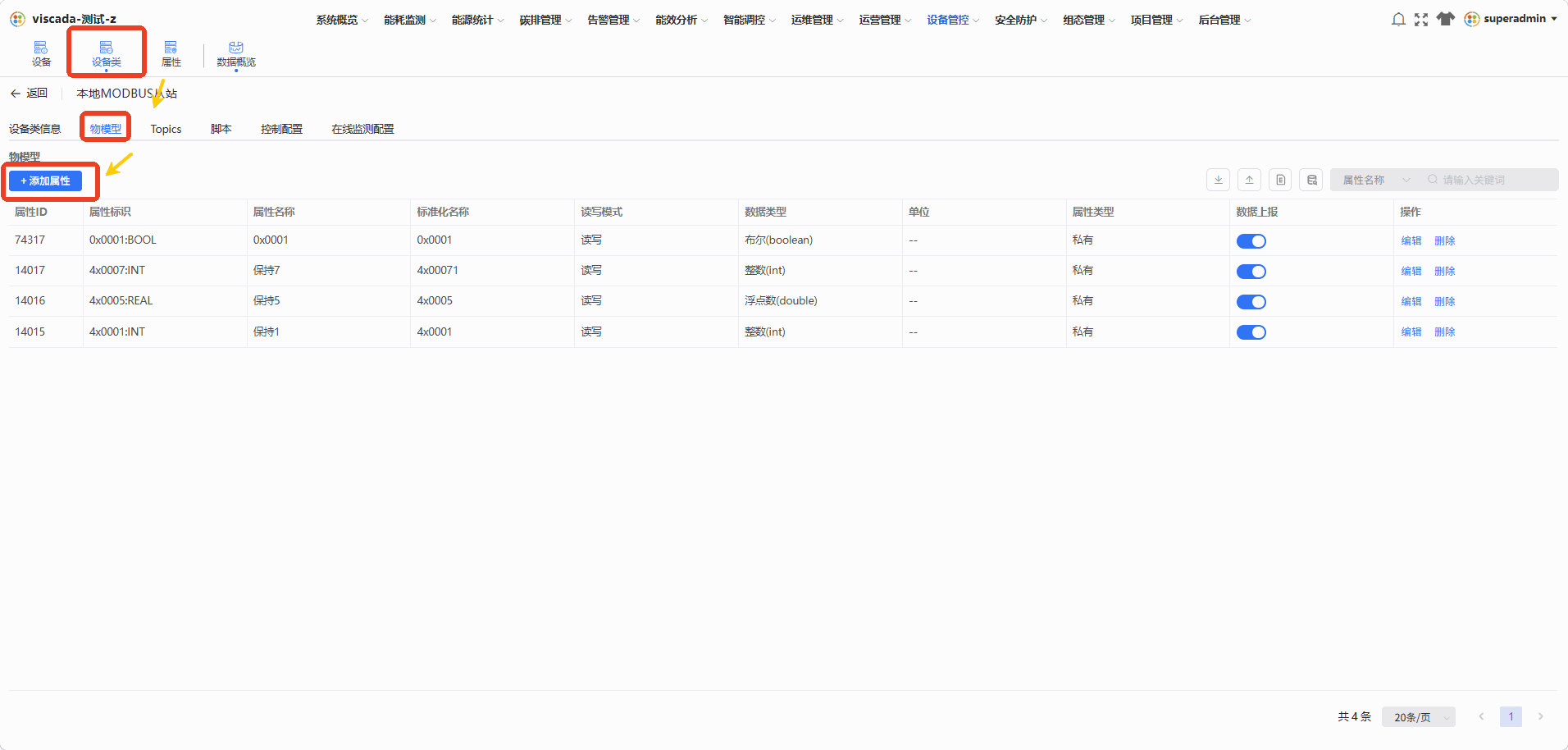

图 2 属性标识配置示例

6.3 属性配置要求

数据类型选择参考:

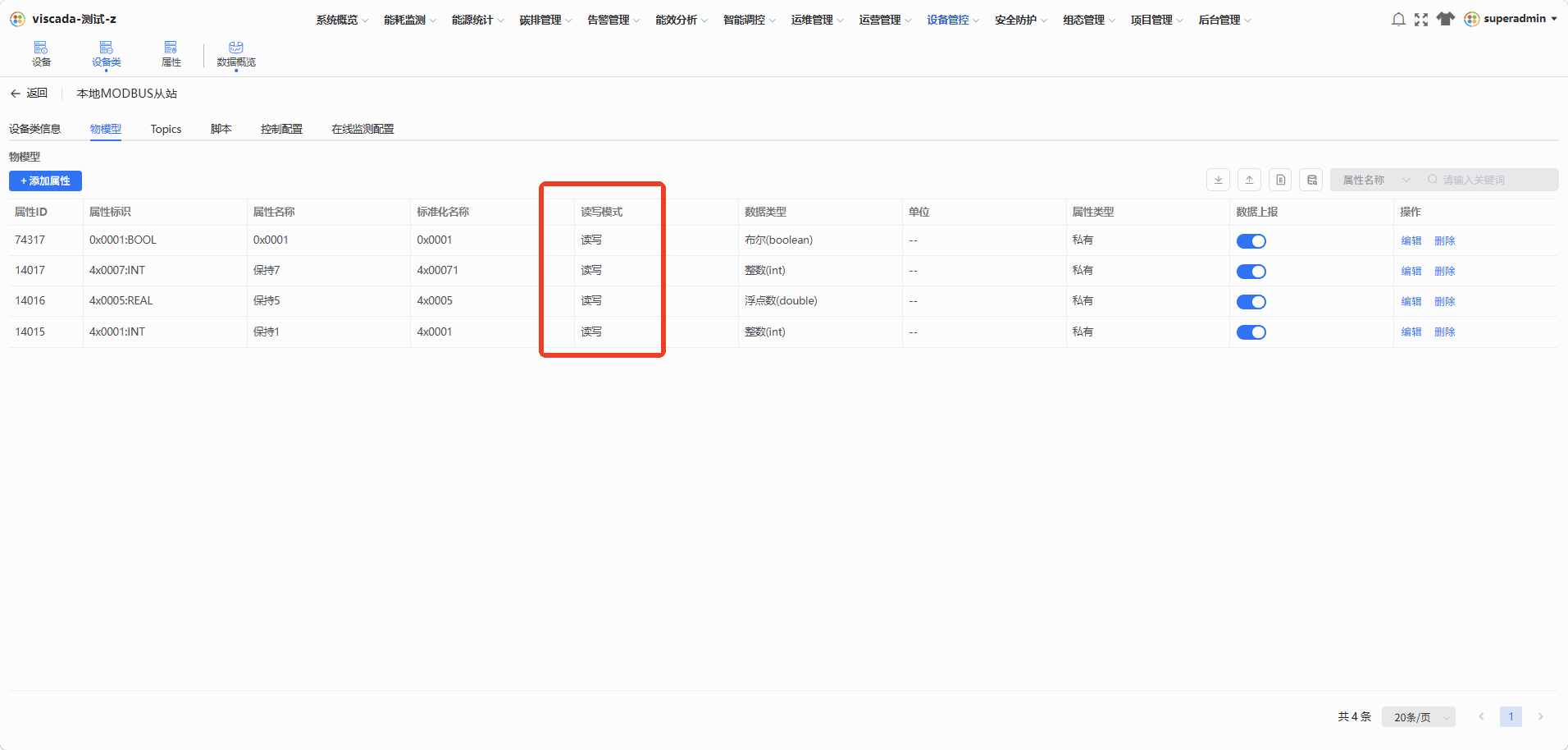

图 3 属性读写模式与数据类型配置

6.4 关键约束

⚠️ 以下约束为强制要求,违反将导致读写错误或数据冲突。

1. 寄存器地址必须项目内全局唯一:同一项目中的 modbus-slave 实例按”一个设备”统一管理,寄存器地址不可重复,否则会造成地址冲突。
2. 地址区间与数据类型必须匹配:布尔量应配置在线圈区(0x),数值型参数应配置在保持寄存器区(4x),不可错配。
3. 同一寄存器建议仅允许一个主站读写:多主站并发操作同一地址,可能导致竞争写入、数据覆盖或状态异常。

7 创建设备实例

7.1 操作入口

平台后台 → 「设备管控」 → 「设备管理」 → 选择对应设备类 → 「新增设备」

基于已创建的 Modbus 从站设备类创建实例,该实例代表实际对外提供 Modbus Slave 服务的设备对象。

7.2 必填字段

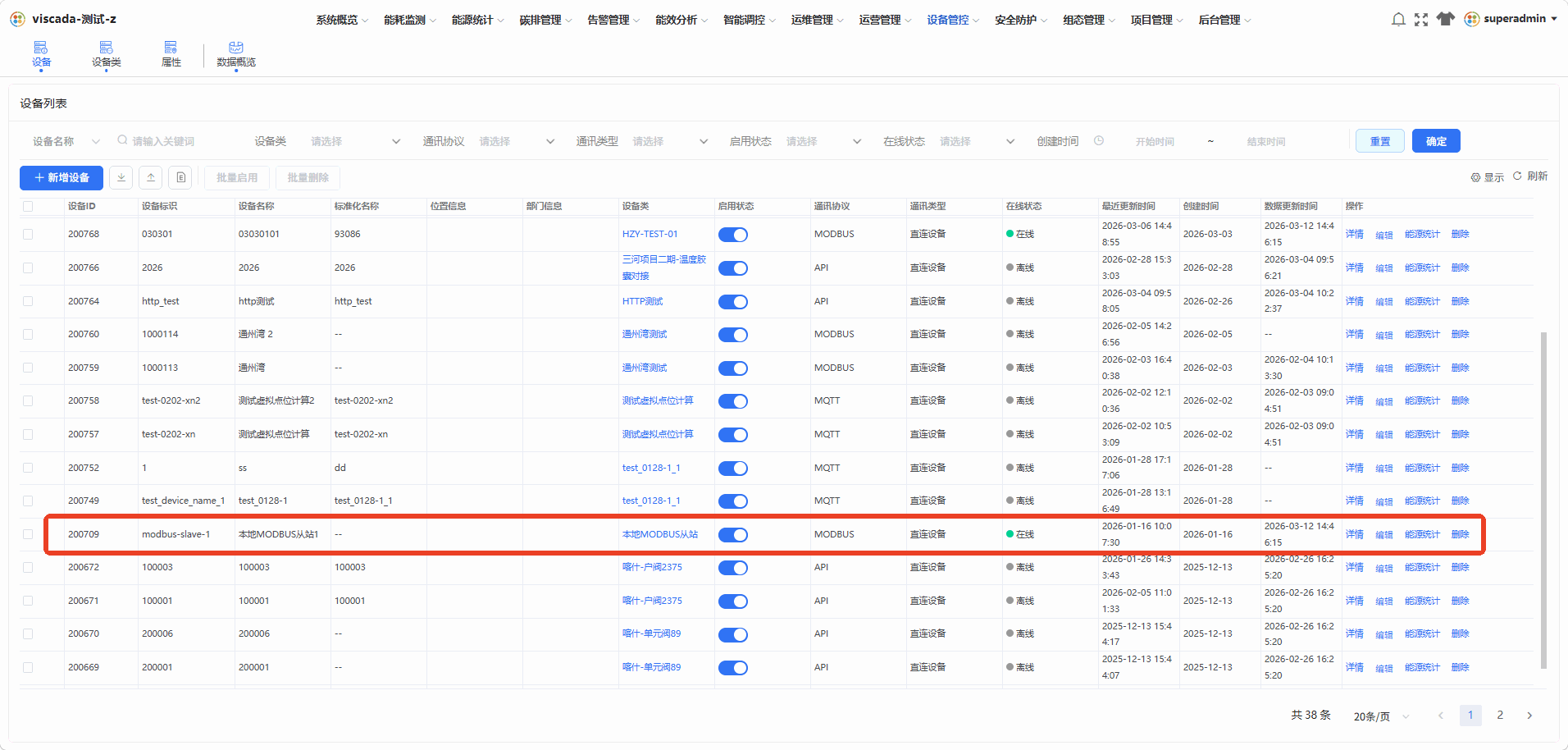

图 4 设备实例创建界面

8 配置设备技术参数

8.1 操作入口

已创建的从站设备 → 「技术参数」 → 「新增项」

8.2 必填参数

⚠️ 如需修改 slaveId,必须同步调整对应配置文件并重启服务,否则平台配置与服务实际地址不一致。

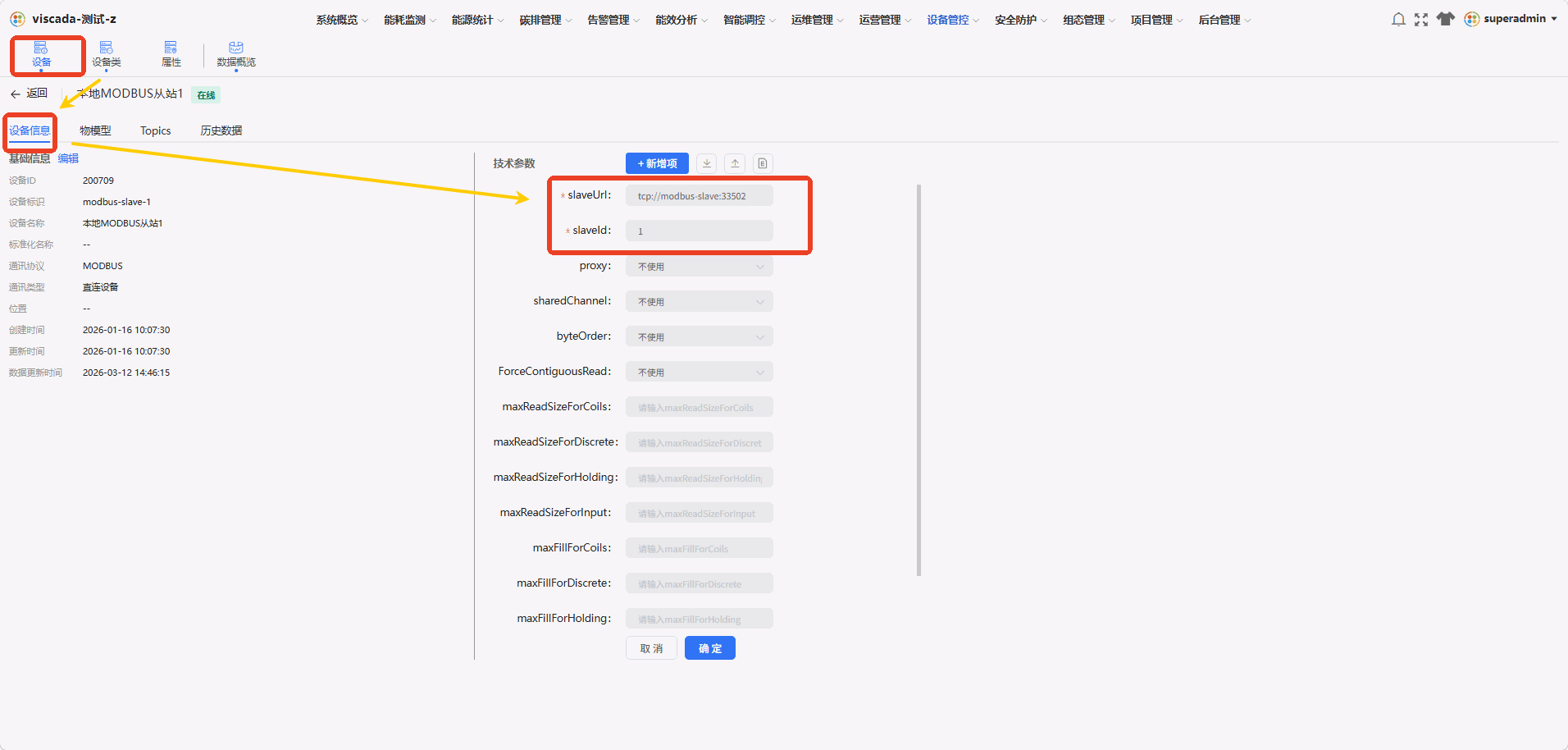

图 5 技术参数配置示例

8.3 可选参数

除必填项外的技术参数如无特殊需求,建议保持默认(不启用)。

💡 各类寄存器读写长度阈值参数,应结合实际数据规模与性能需求填写。若项目存在第三方协议适配差异,建议先联调测试后再调整可选参数。

9 对外服务与第三方对接

完成上述配置后,可根据实际场景向下游系统提供服务地址与端口。

9.1 服务端口

9.2 第三方对接流程

如需对接第三方系统,按以下步骤操作:

1. 为 modbus-slave 服务配置对外 IP 映射或端口映射;
2. 确认映射后的公网或局域网访问地址;
3. 向对接方提供最终可访问的 IP + 端口;
4. 明确使用协议类型:Modbus TCP 或 Modbus RTU Over TCP。

9.3 安全控制要求

对外开放端口时,必须同时落实以下控制措施:

10 完整配置示例

以下为一个标准的最小配置示例,可作为实施模板。

10.1 设备类

10.2 物模型属性

10.3 设备实例

10.4 技术参数

10.5 对外对接信息

11 配置校验

完成配置后,按以下三步进行校验。

11.1 平台侧检查

• 设备类已绑定 MODBUS 协议;
• 物模型属性已全部创建;
• 寄存器地址无重复;
• 设备实例已绑定正确的设备类;
• slaveUrl 与 slaveId 填写正确。

11.2 通讯验证

使用第三方 Modbus 调试工具,重点确认:

• 是否可连接目标 IP 与端口;
• 是否能按配置的 slaveId 正常访问;
• 是否可读取已映射的寄存器;
• 对可写寄存器写入后,平台属性是否同步更新。

11.3 读写验证示例

以 10.2 的配置为例,验证:

12 配置要点速查

实施过程中须重点关注以下三项:
