viSCADA 设备类操作手册

版本: v1.2 修改日期: 2026-05-29

设备类是 viSCADA 中对同类型设备进行统一建模、参数配置与通讯管理的基础单元，用于实现批量化、标准化管理。本手册介绍设备类的列表查看、增删改查与详情配置（物模型 / Topics / 脚本 / 控制配置 / 在线监测配置）。

1 整体流程

图 1 设备类操作整体流程

2 设备类列表

访问 viSCADA 平台登录地址，填写 「用户名」 与 「密码」，点击 「登录」 按钮进入平台首页。

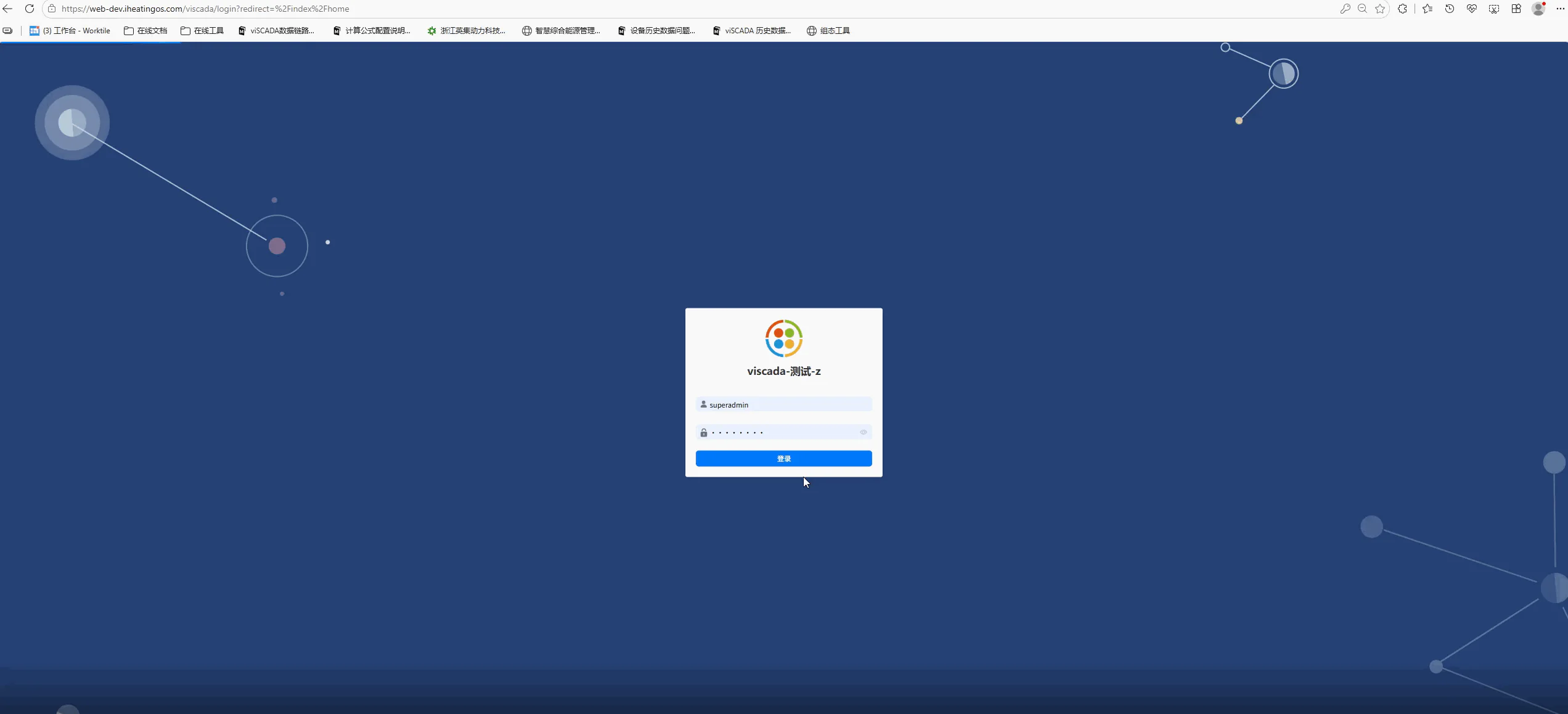

图 2 登录页

点击顶部菜单 「设备管控」，展开下拉子菜单。

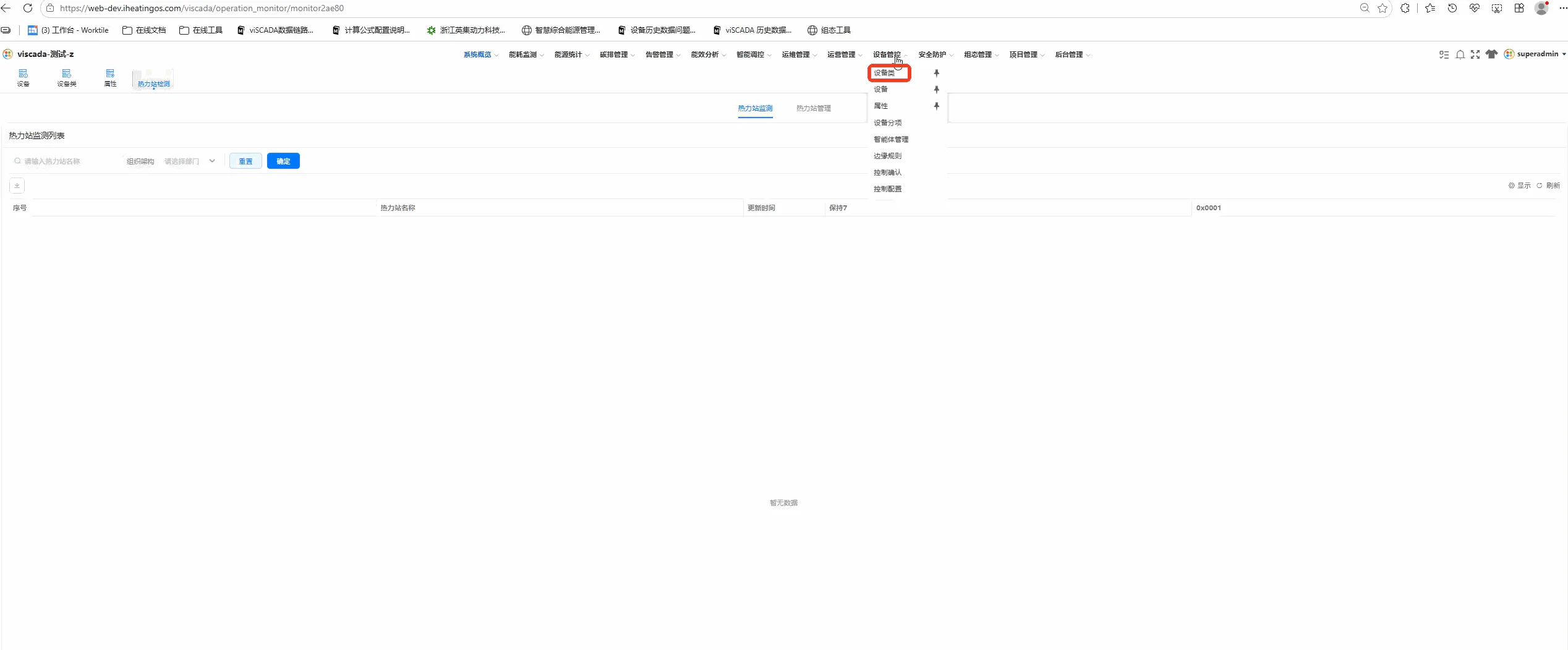

图 3 设备管控菜单展开

在子菜单中点击 「设备类」，进入设备类列表页。系统展示当前平台下已创建的所有设备类。

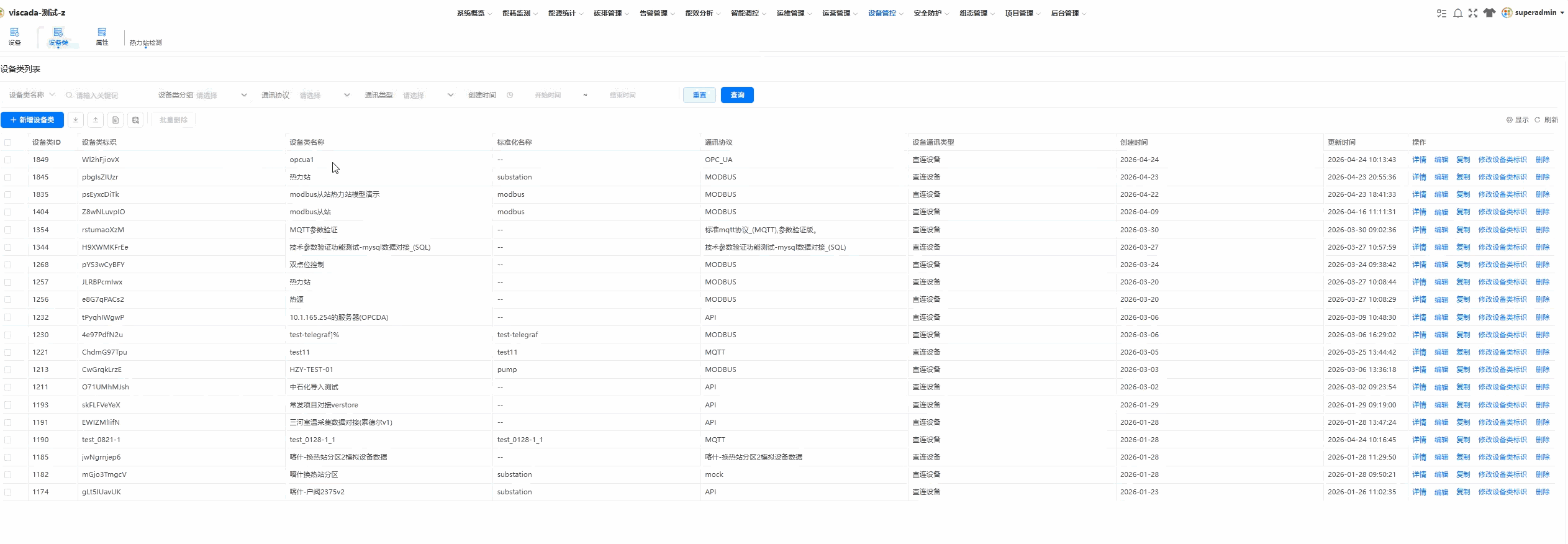

图 4 设备类列表

2.1 列表字段

2.2 搜索过滤

在列表上方搜索区填写关键词，或选择 「通讯协议」 / 「通讯类型」 等下拉过滤条件，系统自动筛选匹配的设备类。

2.3 行级操作

3 新增设备类

在设备类列表右上角点击 「新增」 按钮，弹出 「新增设备类」 对话框。

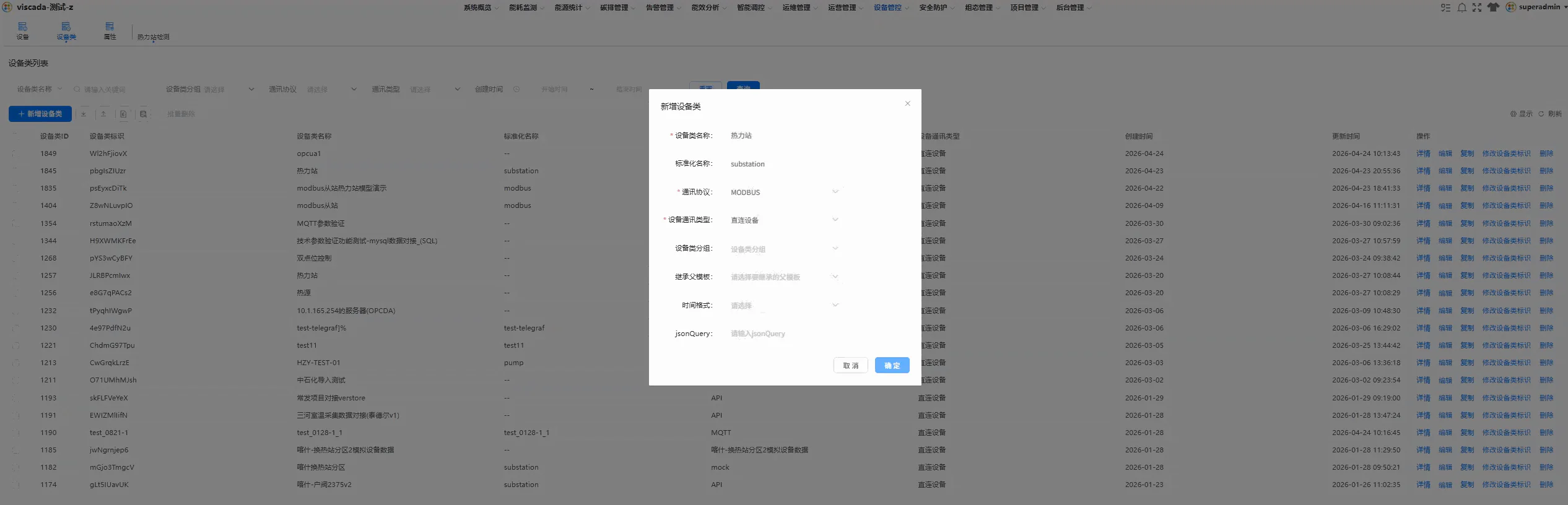

图 5 新增设备类弹窗

3.1 字段说明

⚠️ 「标准化名称」 不填写时，采集的数据不会推送到 Kafka。

3.2 操作步骤

1. 填写 「设备类名称」 为 01热力站。
2. 填写 「上位平台的模型名称」 为 substation。
3. 选择 「通讯协议」 下拉值为 MODBUS。
4. 选择 「设备通讯类型」 为 直连设备。
5. 点击 「保存」 按钮提交。系统自动生成 「设备类 ID」 与 「设备类标识」，列表中出现新建的设备类记录。

⚠️ 设备类创建后不建议修改 「通讯协议」，否则已配置的属性、Topics、脚本可能不兼容。

4 编辑设备类

在设备类列表中找到目标设备类，点击行内 「编辑」 按钮，弹出 「编辑设备类」 对话框。

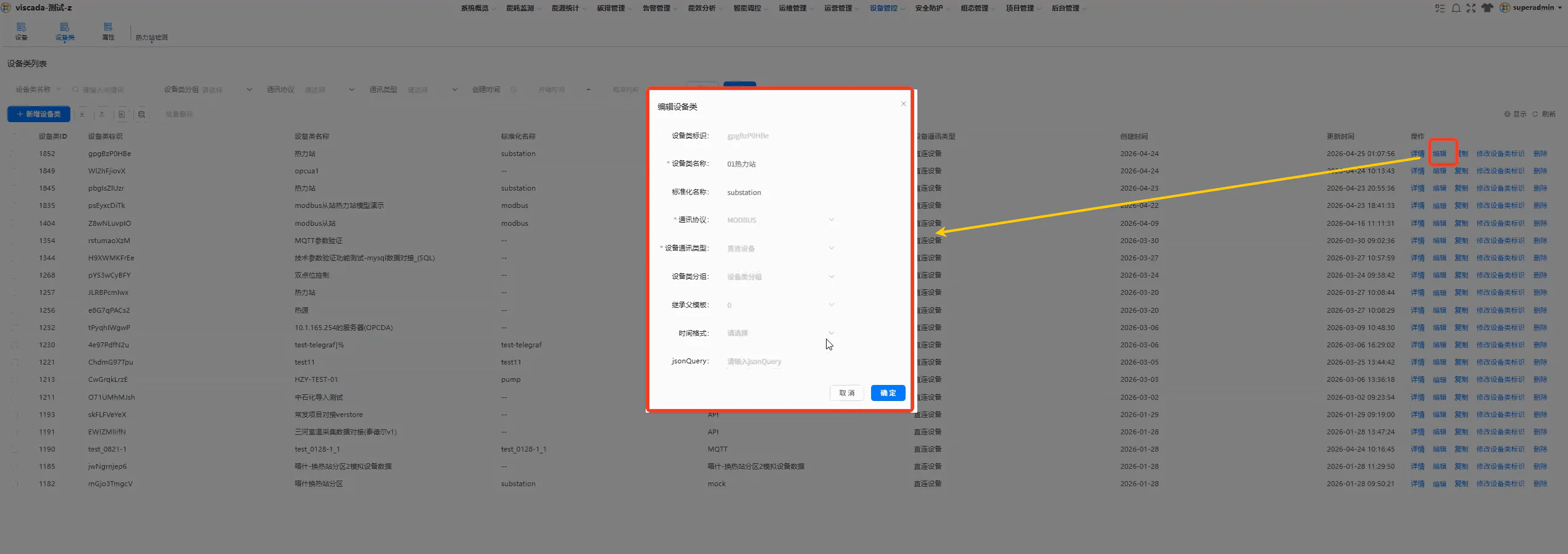

图 6 编辑设备类弹窗

4.1 可编辑字段

4.2 操作步骤

1. 按需修改 「设备类名称」 或 「标准化名称」。

2. 如需设置 「设备类分组」，填写分组名称（如 变电站）。

3. 如需修改 「时间格式」，点击该字段下拉箭头，在弹出的选项中选择对应格式。

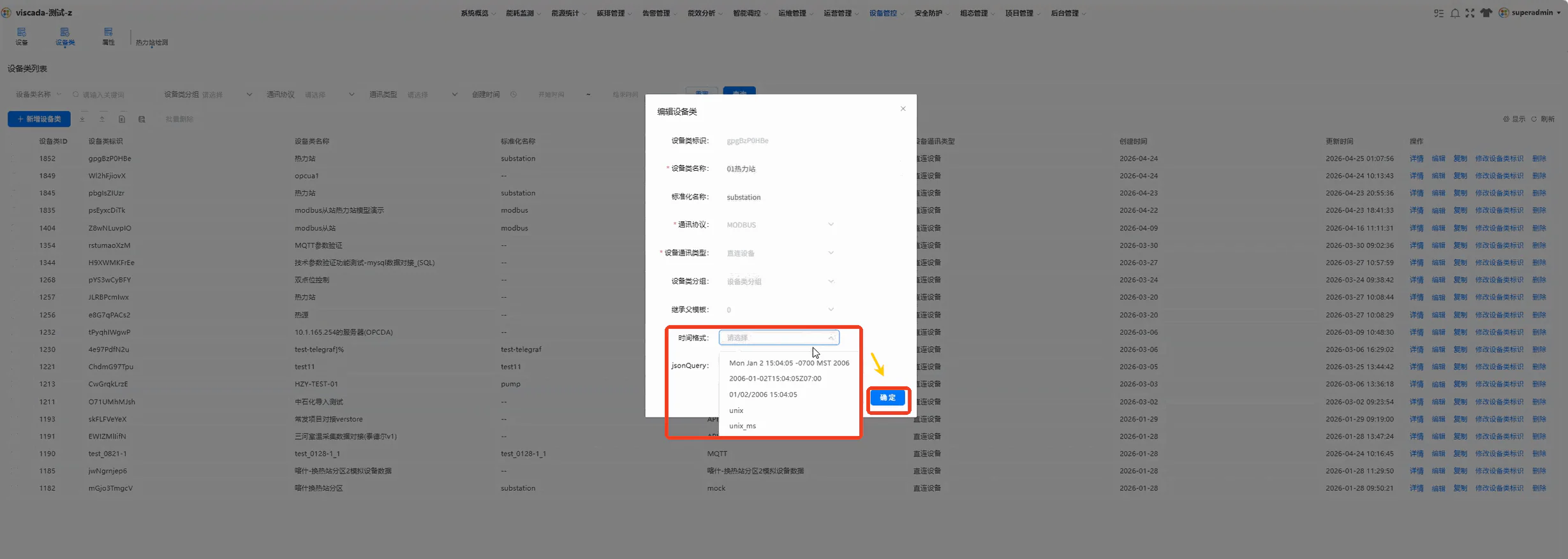

   图 7 时间格式下拉选择

4. 点击 「保存」 按钮提交修改。系统自动更新 「更新时间」，列表中对应行的字段值同步刷新。

⚠️ 修改 「标准化名称」 后，须同步更新上位平台的对接配置，否则数据会丢失。

4.3 修改设备类标识

在设备类列表中点击行内 「修改设备类标识」 按钮，弹出对话框；输入新的设备类标识，点击 「确认」 完成修改。

⚠️ 设备类标识用于接口调用，修改后须同步上位平台与对接服务的引用，否则数据通路中断。

5 复制设备类

当需要创建一个与已有设备类结构类似的新设备类时，使用 「复制」 功能可快速继承原设备类的物模型、Topics、脚本等配置，避免重复配置。详细说明参见复制设备类操作示例。

1. 在设备类列表中找到作为模板的源设备类，点击行内 「复制」 按钮，弹出 「复制设备类」 确认对话框。

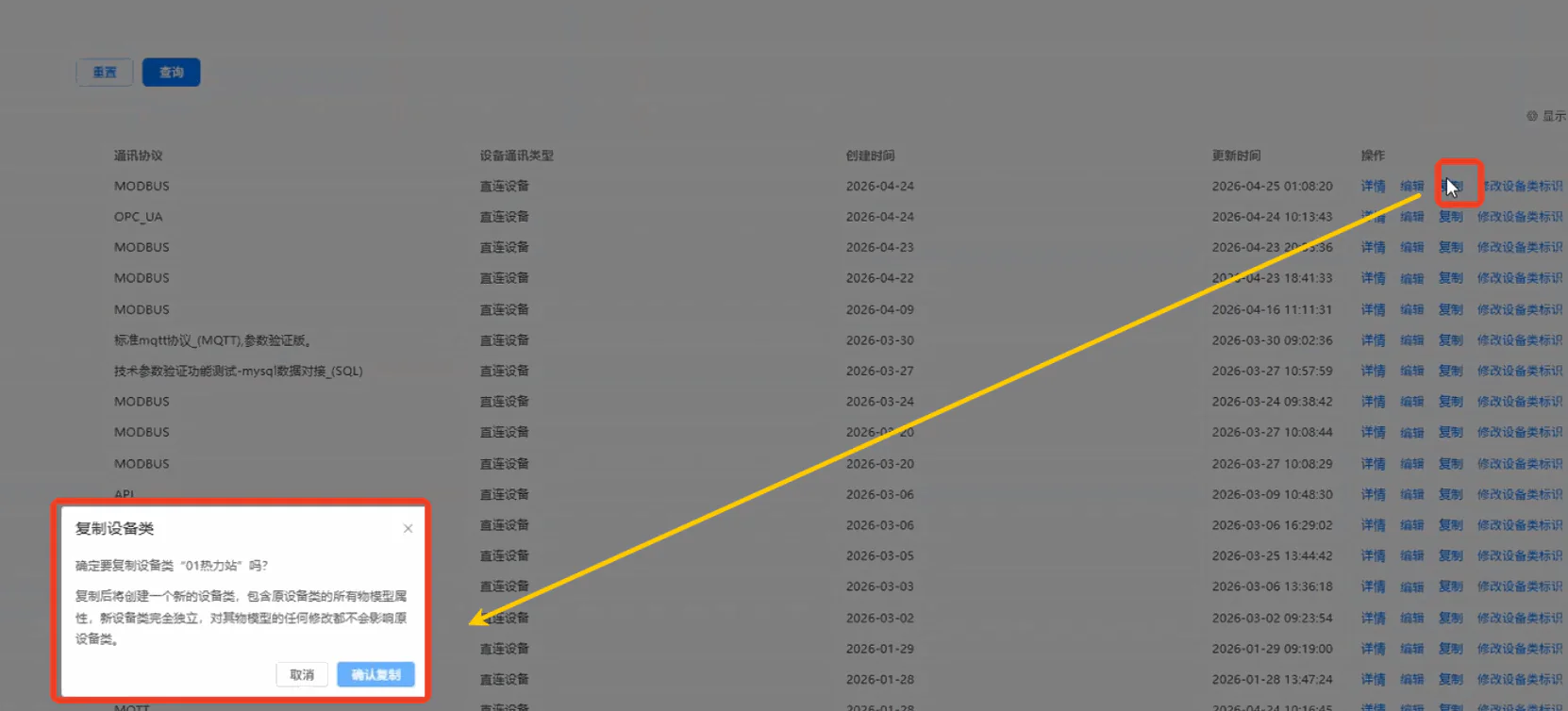

   图 8 复制确认对话框

2. 在对话框中根据现场情况修改新设备类的 「设备类名称」 与 「标准化名称」。

3. 点击 「确认复制」 按钮提交。系统基于源设备类生成副本，自动复制物模型、Topics、脚本等配置，顶部出现 「复制成功」 提示，列表中出现以”<源名称>副本”为名的新行。

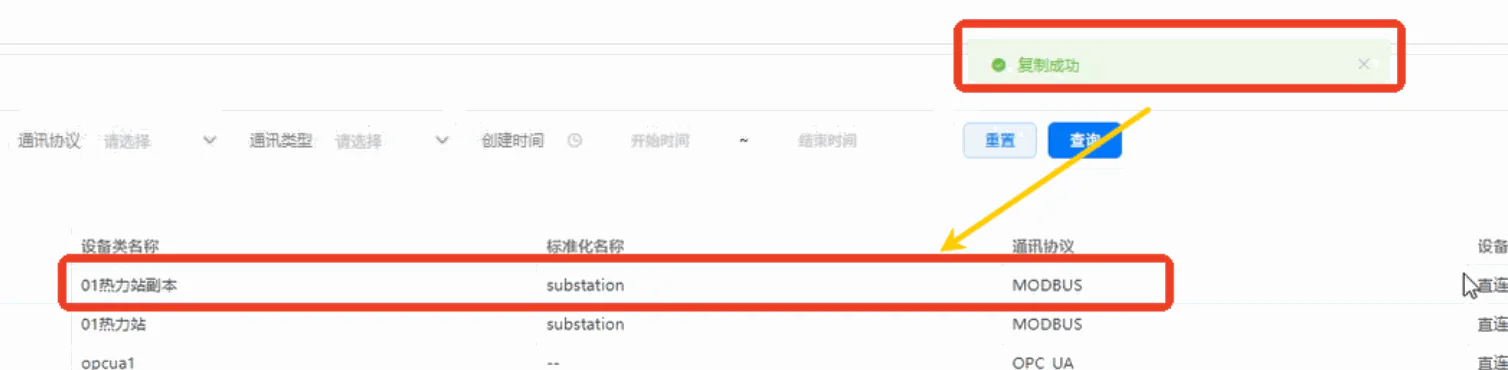

   图 9 复制成功列表

4. 进入新设备类详情页，根据实际业务调整属性、通讯参数、控制配置等。

⚠️ 复制操作只继承配置，不继承设备实例。复制完成后须逐项检查每个配置，确认与现场设备匹配。

6 删除设备类

1. 在设备类列表中找到目标设备类，点击行内 「删除」 按钮，弹出删除确认对话框。

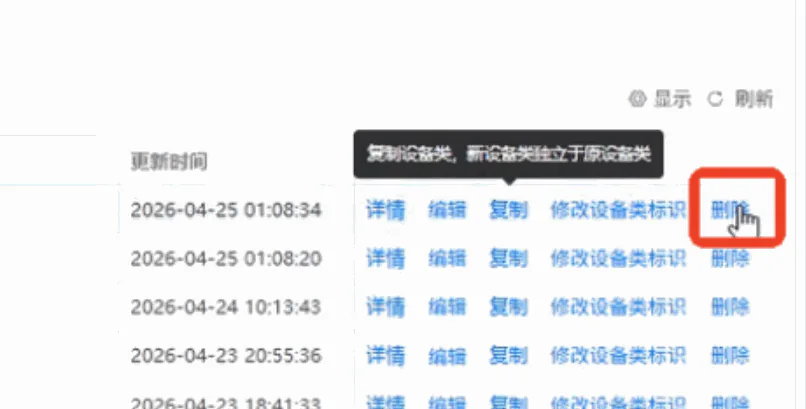

   图 10 删除按钮

2. 在确认对话框中点击 「确认」 按钮完成删除。列表中对应行消失。

⚠️ 删除前确认该设备类下无设备实例正在使用，否则相关设备将失联。

7 设备类详情配置

在设备类列表中找到目标设备类，点击行内 「详情」 按钮，进入该设备类的详情页。

图 11 详情入口

详情页顶部展示 「设备类信息」 / 「物模型」 / 「Topics」 / 「脚本」 / 「控制配置」 / 「在线监测配置」 六个页签，点击页签即可切换不同配置。

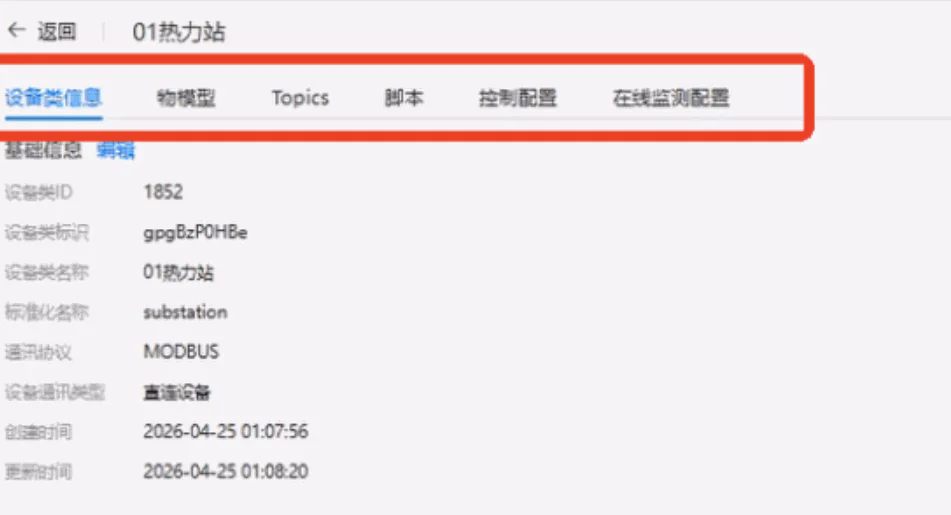

图 12 设备类详情配置入口

7.1 设备类信息

「设备类信息」 页签展示设备类的基础信息，部分字段由系统自动生成，不可修改。

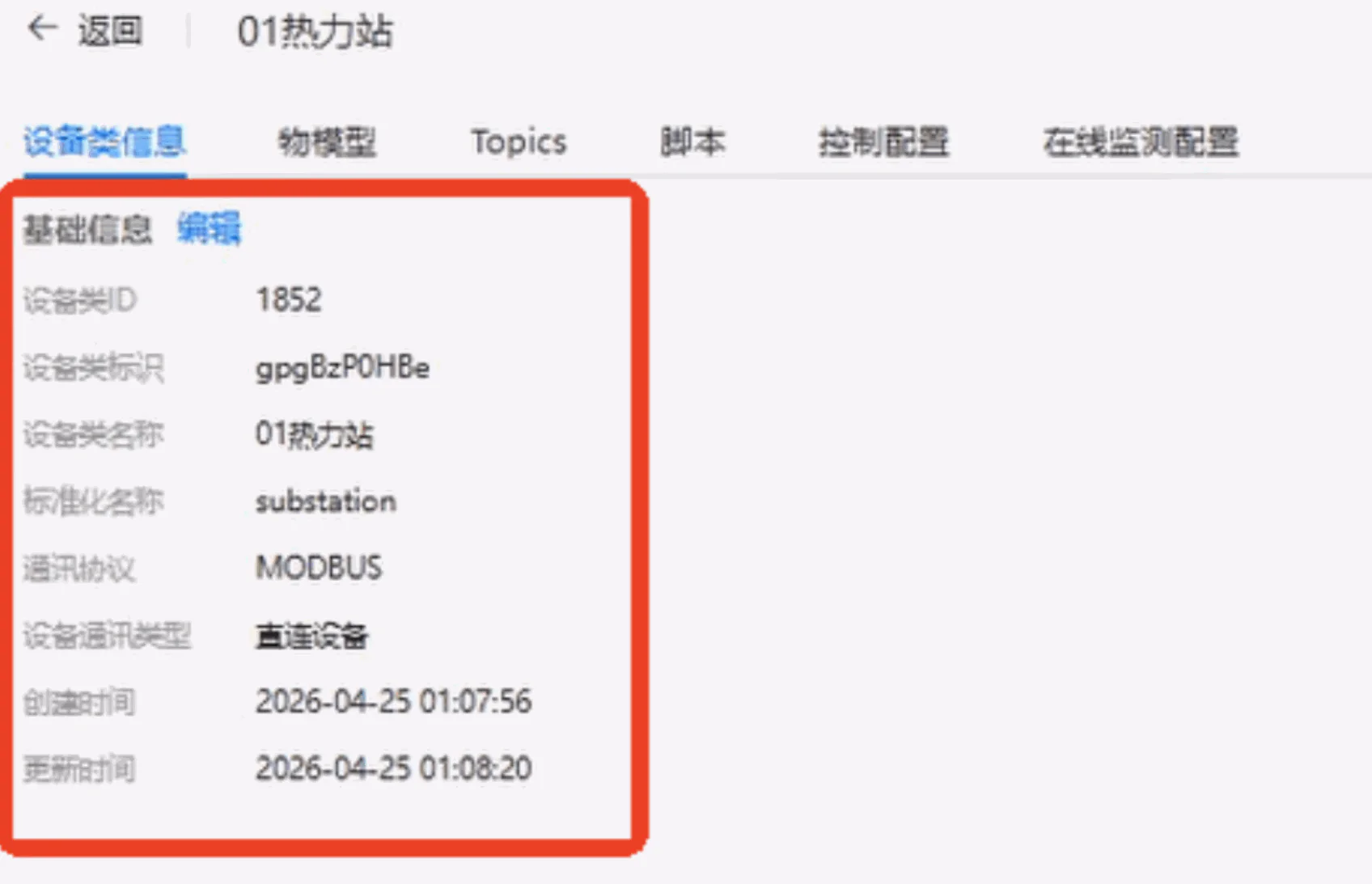

图 13 设备类信息页签

如需修改 「设备类名称」 / 「标准化名称」 等可编辑字段，点击 「基础信息」 区域右侧的 「编辑」 链接，操作方式与 第 4 章 编辑设备类 相同。

7.1.1 技术参数

技术参数用于配置设备与平台之间的通讯连接参数。配置位置因协议而异：

MODBUS 设备类的技术参数配置面板示例如下：

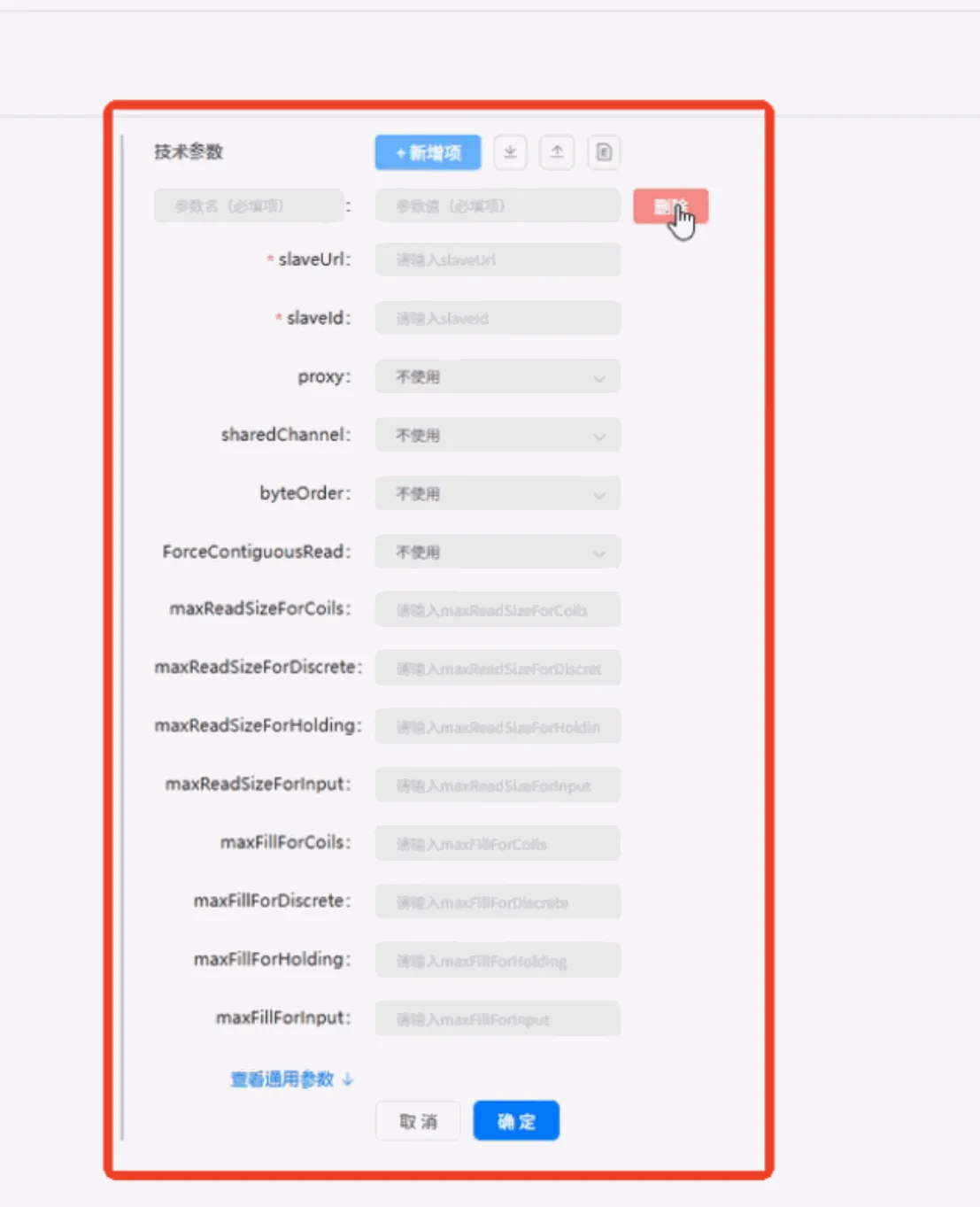

图 14 技术参数配置面板

常见技术参数：

操作步骤：

1. 在设备实例（MODBUS / S7 / OPC UA）或设备类（MQTT / HTTP）详情页打开技术参数面板。
2. 点击 「+ 新增项」 按钮逐条添加参数，或点击 「导入」 按钮批量导入 YAML 文件。
3. 按上方”常见技术参数”对照表填写各字段值。
4. 点击 「确定」 按钮提交配置，顶部出现 「保存成功」 提示。

7.2 物模型

「物模型」 是设备类的数据抽象，用于描述设备具备的属性、事件和服务。viSCADA 物模型以属性为核心，列表包含 「属性标识」 / 「属性名称」 / 「标准化名称」 / 「单位标识」 / 「数据类型」 / 「读写模式」 / 「数据上报」 / 「操作」 等字段。

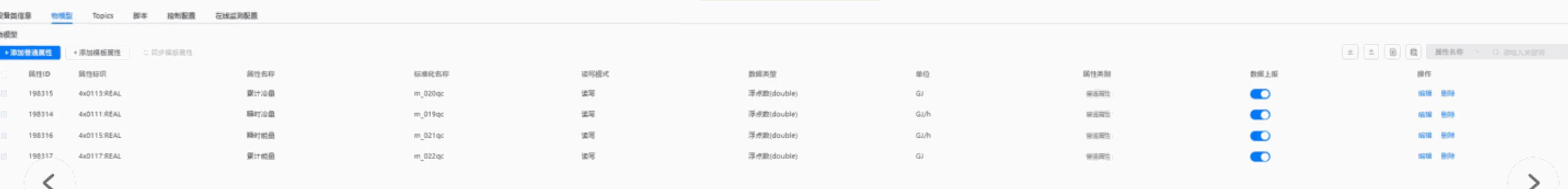

图 15 物模型属性列表

7.2.1 属性字段说明

⚠️ 「属性标识」 一旦确定不建议修改，否则会影响历史数据查询与上位对接。 ⚠️ 仅 「读写模式」 为 读写 的属性可用于远程控制，只读 属性下发控制指令将无效。

7.2.2 添加现有属性

从已有的属性库中直接选择已创建过的属性，适合复用平台中已定义的通用属性（如 电压 / 电流 / 有功功率）。

1. 在 「物模型」 页签点击 「添加属性」 按钮，弹出 「添加属性」 对话框，默认停留在 「现有属性选择」 标签页。

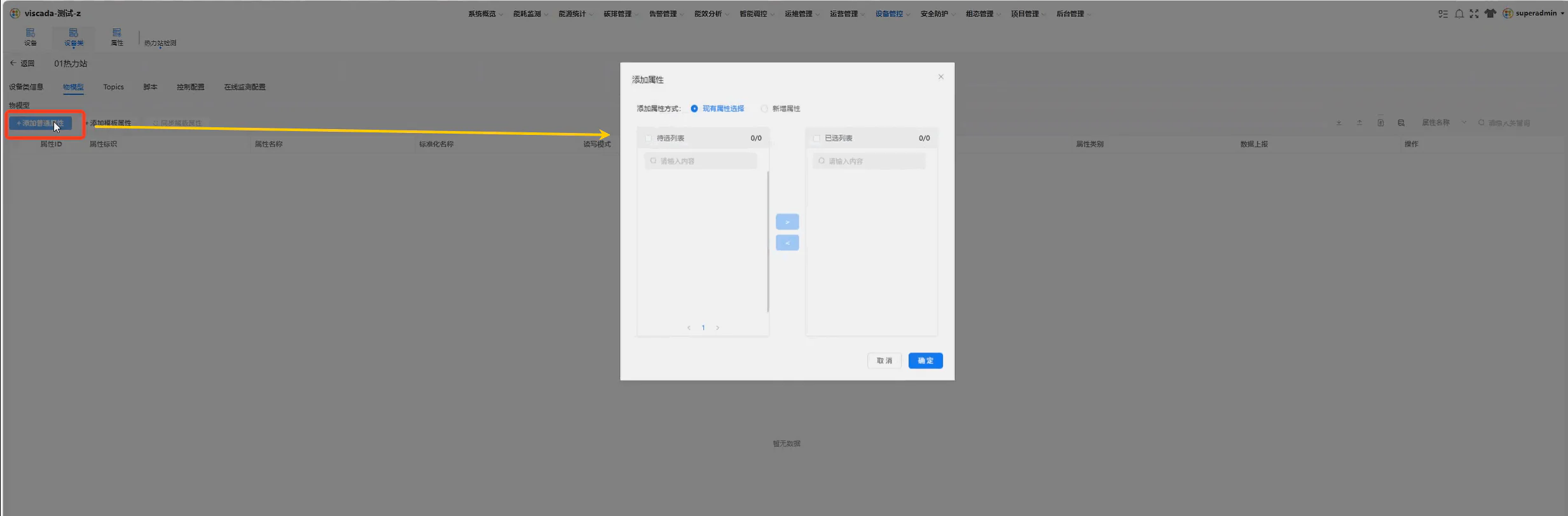

   图 16 添加属性弹窗

2. 在左侧 「现有可选属性」 列表中点击属性右侧的 + 图标，将属性加入右侧 「已选择属性」 列表；支持多选与按名称搜索。

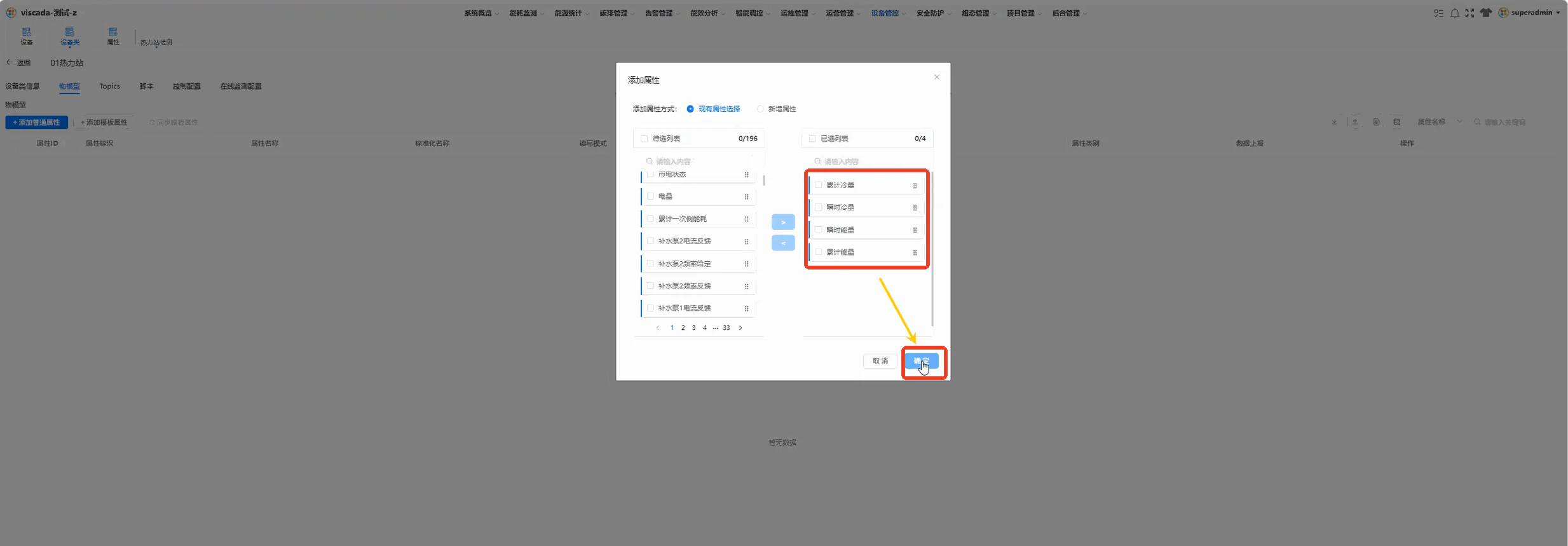

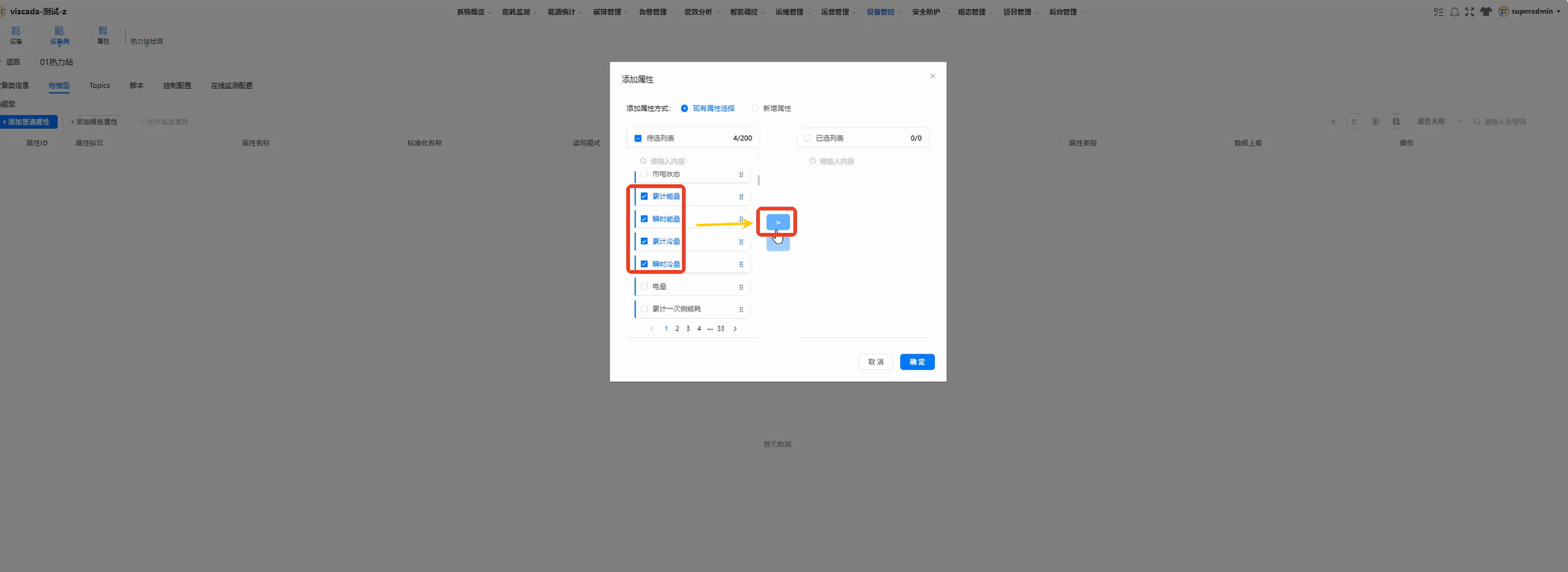

   图 17 选择现有属性

3. 检查右侧 「已选择属性」 列表无误后，点击 「确认」 按钮提交。所选属性出现在物模型列表中。



   图 18 现有属性选择完成

💡 优先使用现有属性，可保持平台属性标准化程度，方便跨设备类的数据统一分析。

7.2.3 新增属性

当系统现有属性库中没有匹配项时，可新建属性。

1. 在 「物模型」 页签点击 「添加属性」 按钮，弹出 「添加属性」 对话框。



   图 19 新增属性入口

2. 在对话框顶部切换到 「新增属性」 标签页。

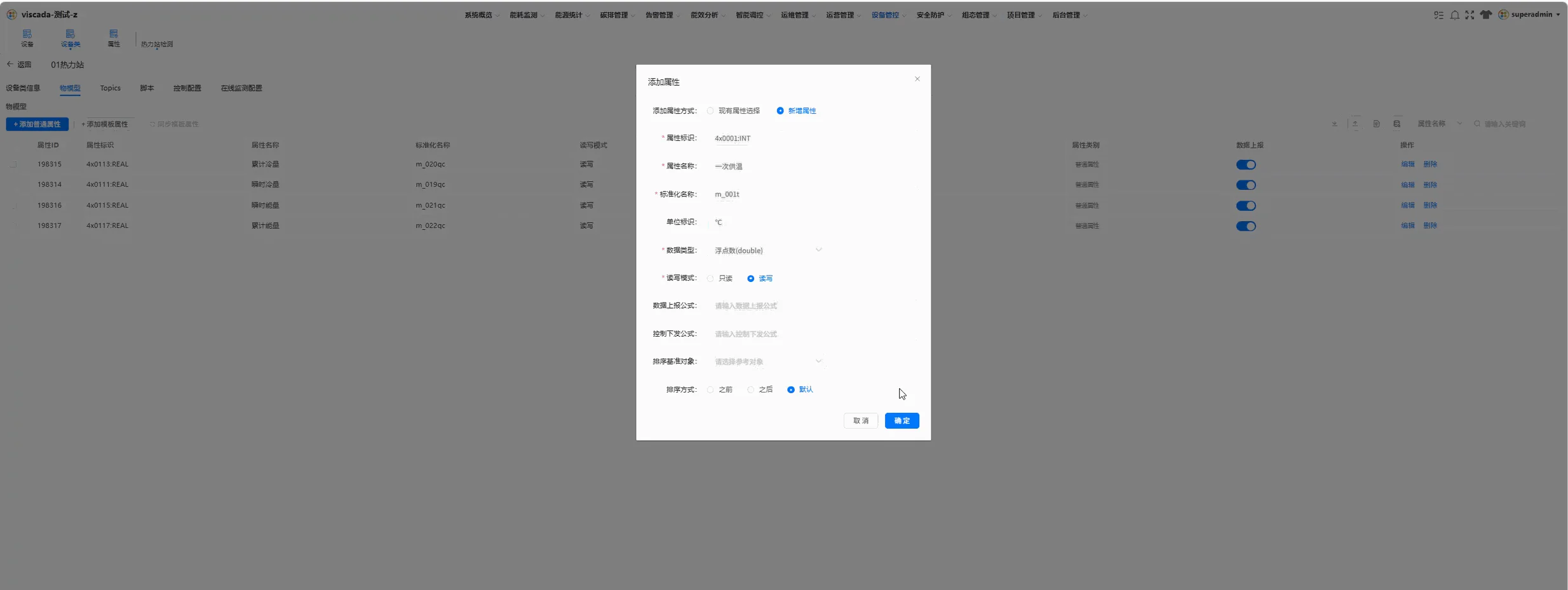

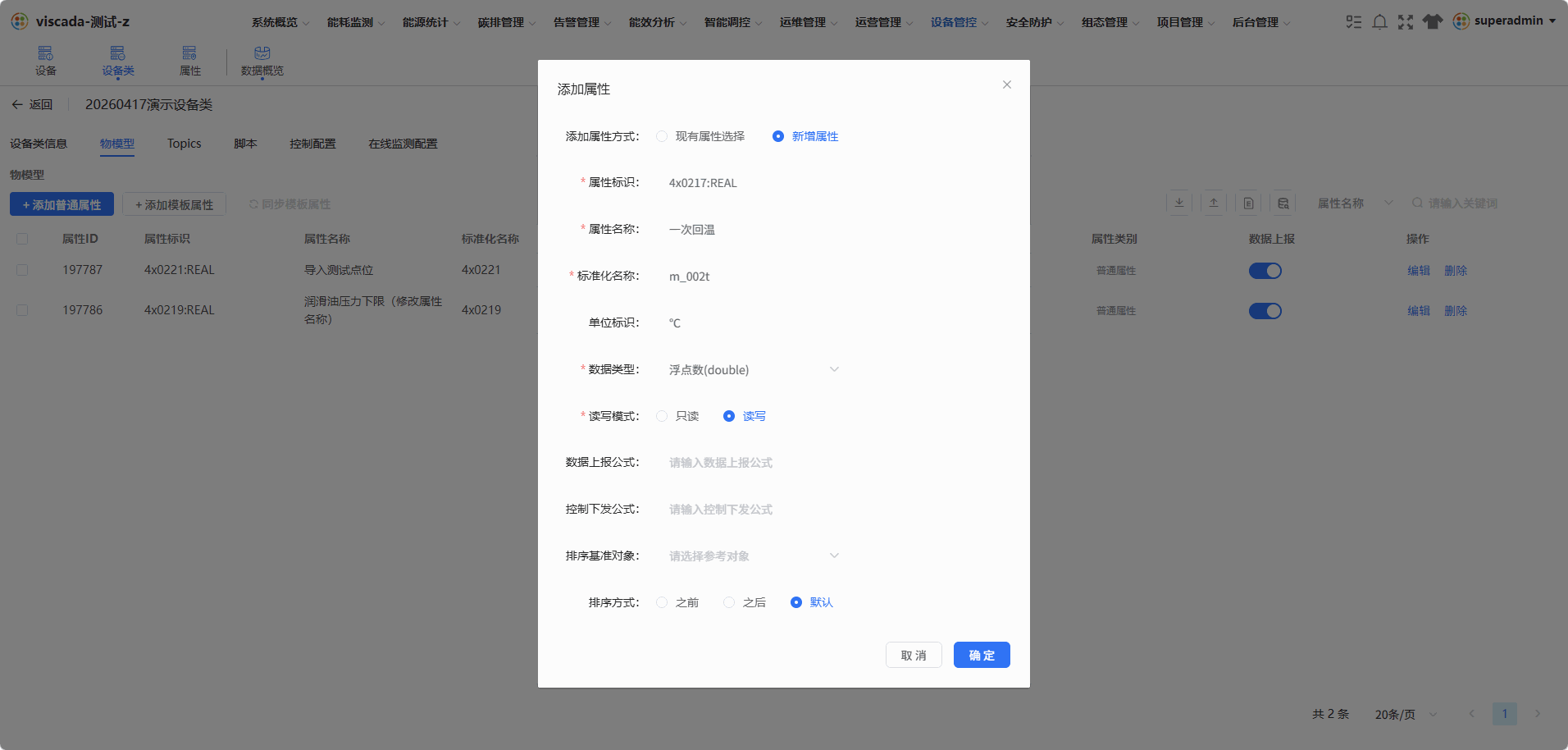

   图 20 新增属性表单

3. 按下表填写 「新增属性」 表单各字段（字段含义参见 7.2.1 节）。

   字段	是否必填	示例
   「属性标识」	是	4x0227:REAL
   「属性名称」	是	一次回温
   「标准化名称」	否	m_002t
   「单位标识」	否	℃
   「数据类型」	是	浮点数(double)
   「读写模式」	是	读写
   「数据上报公式」	否	${标准化名称} * 0.1

4. 点击 「确定」 按钮完成新增。物模型列表中出现新增的属性行。

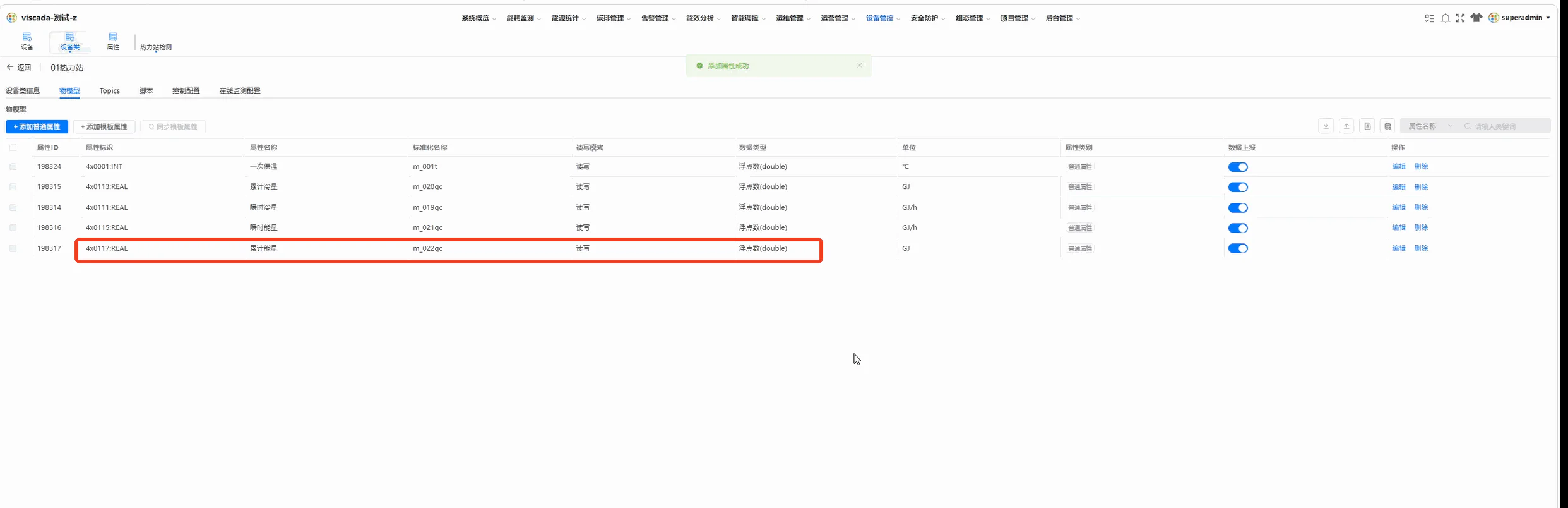

   图 21 新增属性成功

7.2.4 数据上报开关

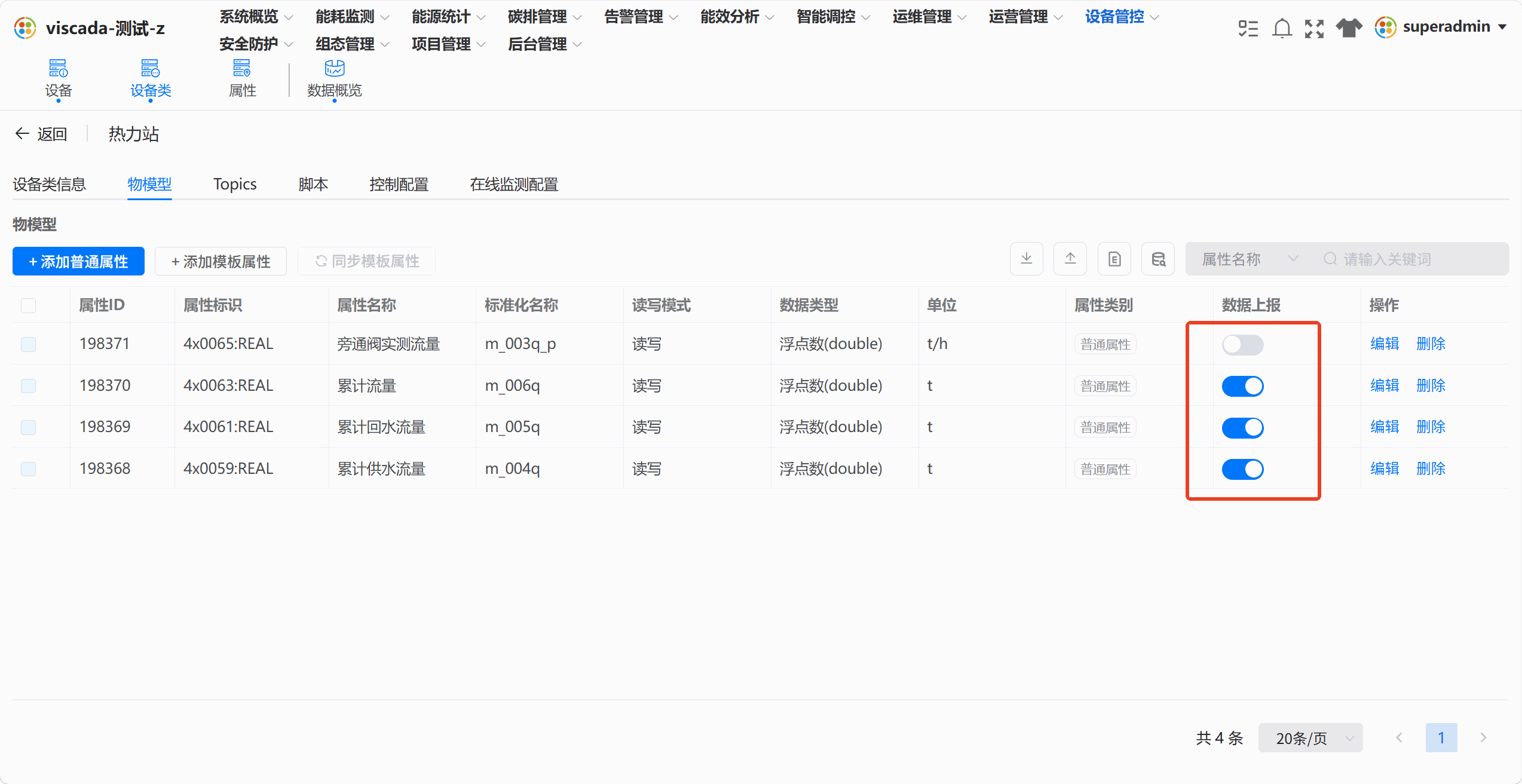

物模型列表 「数据上报」 列展示一个开关，用于控制该属性的数据是否推送至 Kafka：

• 「启动」（开关蓝色）：将该属性的数据上报至 Kafka。
• 「禁止」（开关灰色）：不将该属性的数据上报至 Kafka。

点击开关即可切换状态，系统立即生效，无需点击保存。

7.3 Topics

「Topics」 用于定义设备消息上下行通道，通常用于 MQTT 等基于主题的消息总线协议。设备类创建后系统自动生成相应 Topic，无需手动新建。

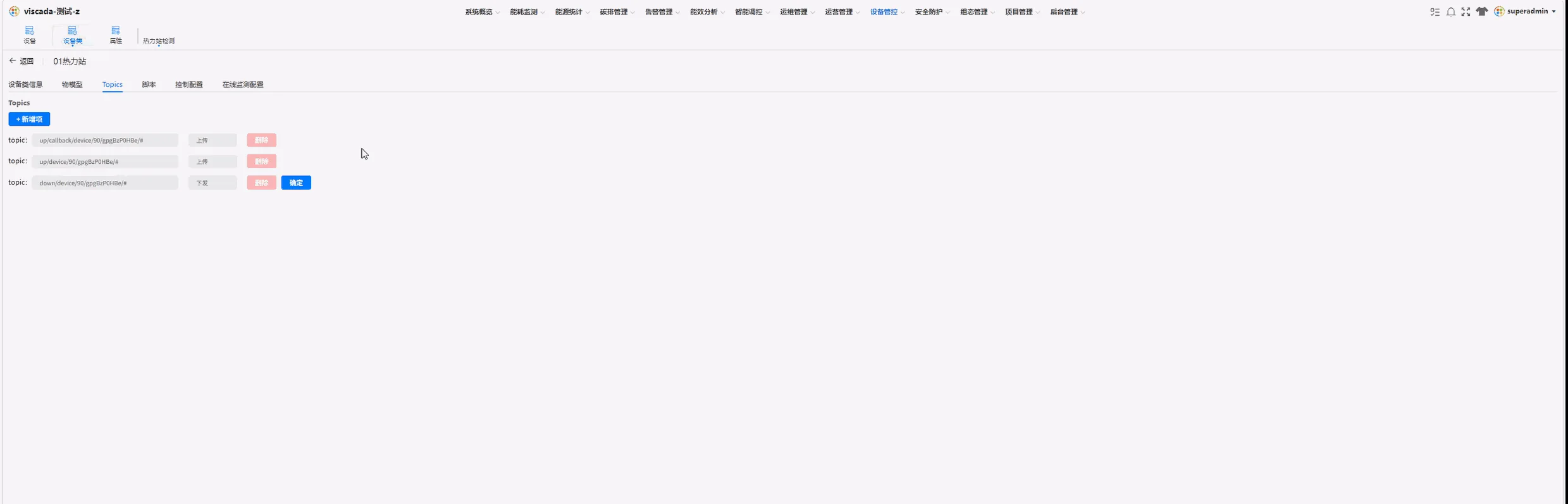

图 22 Topics 列表

7.4 脚本

脚本用于处理非标准报文（如 JSON），实现设备原始数据与平台物模型属性之间的自定义映射、转换与校验。典型使用场景：

• 对原始 JSON 报文进行解析并拆分为多个属性值
• 对多个采集值进行计算合成（如通过电压、电流计算功率）
• 对上报数据进行过滤、单位换算等处理

图 23 脚本页签

7.4.1 添加并保存脚本

1. 在设备类详情页切换到 「脚本」 页签。

2. 点击页签下方的 「添加」 按钮，顶部出现 「添加成功」 提示，列表中出现一条新的空脚本条目。

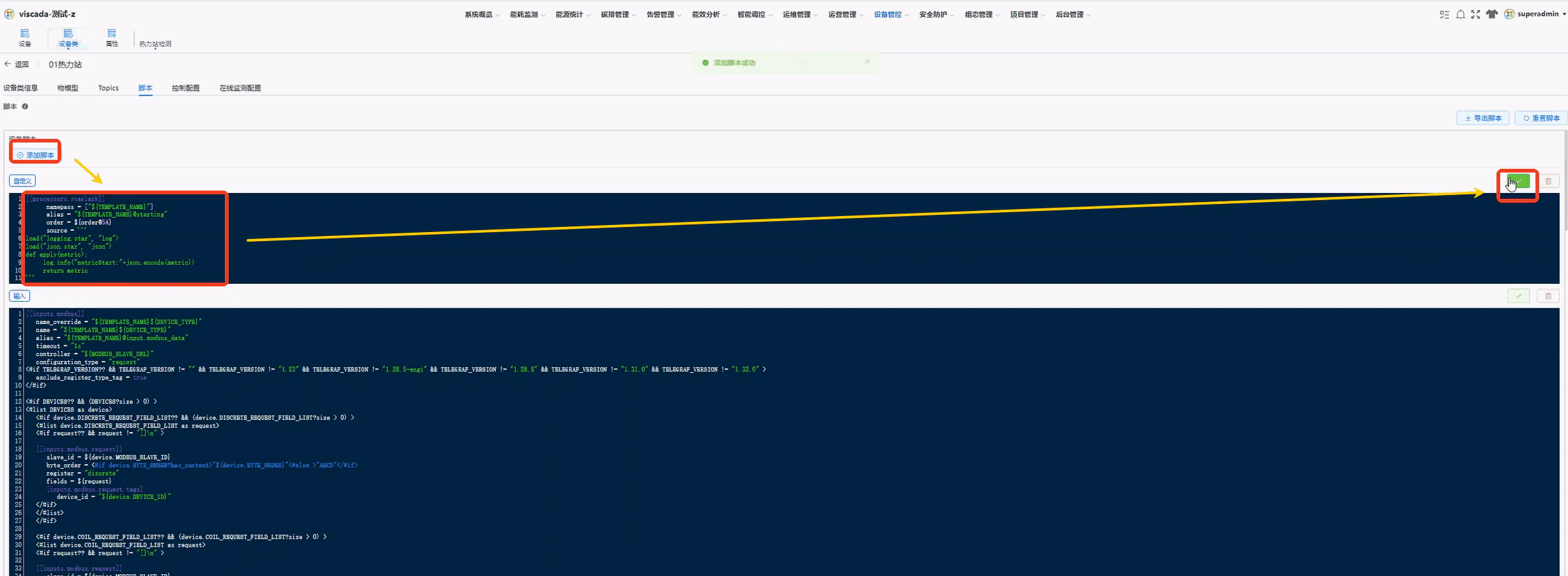

   图 24 添加脚本入口

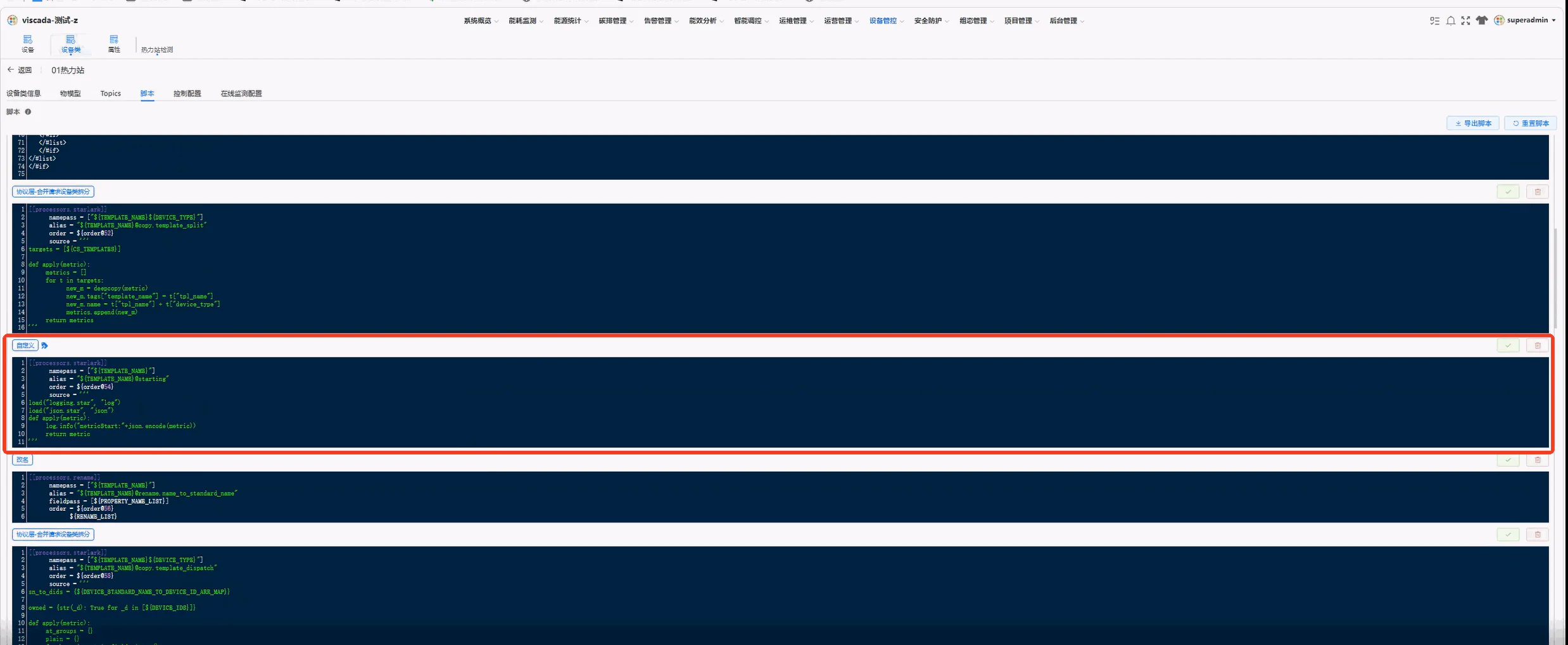

   图 25 添加成功后的列表

3. 在脚本编辑区编写脚本内容，完成业务逻辑。

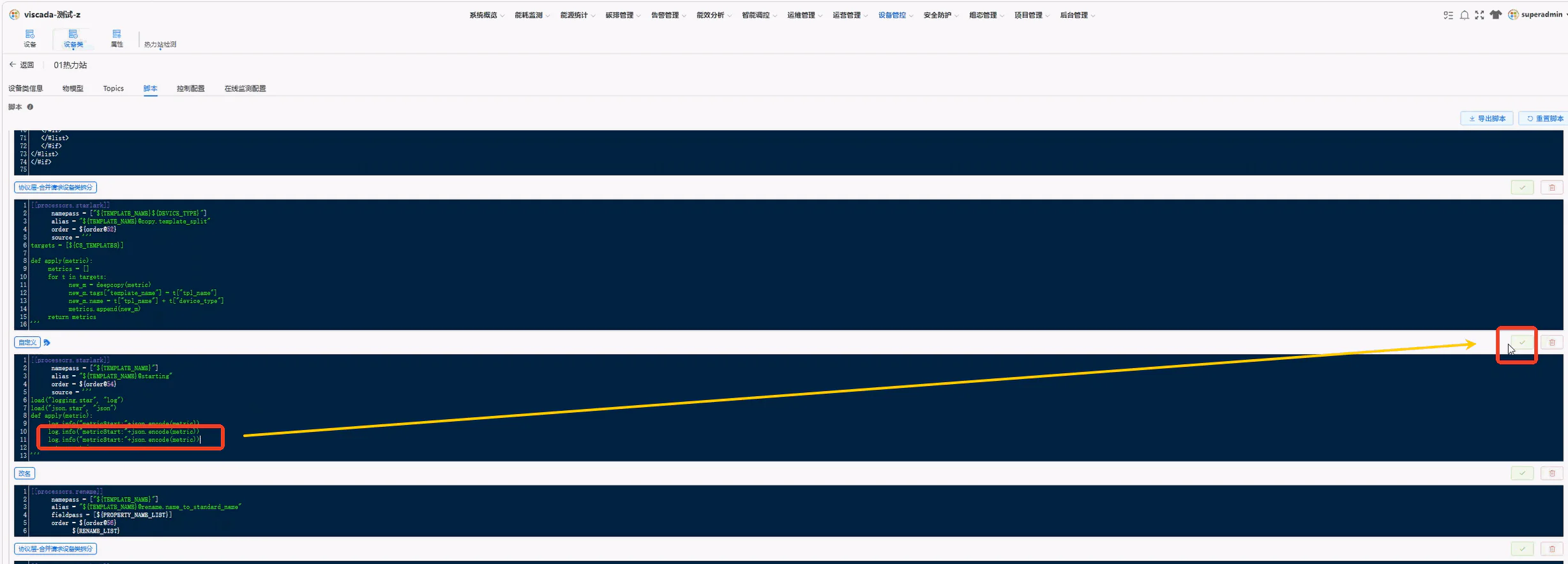

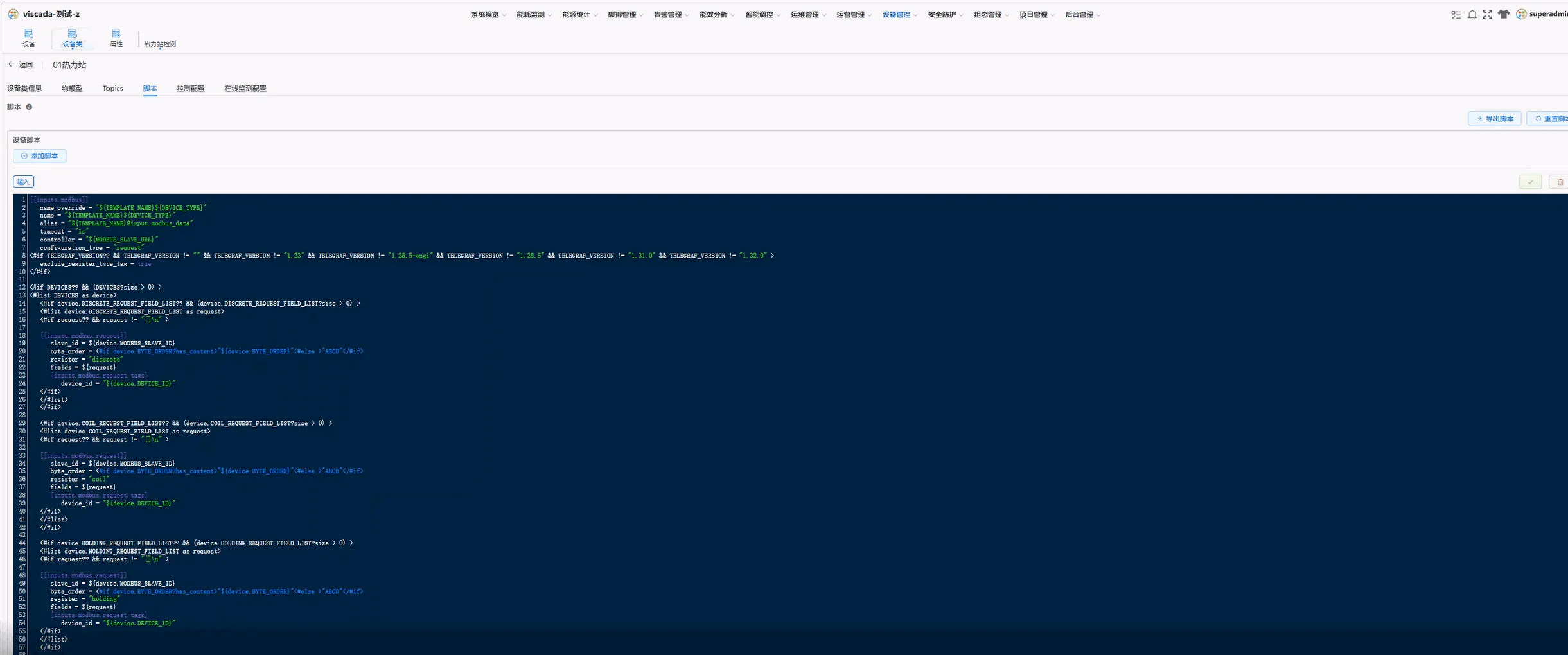

   图 26 脚本编辑区

4. 点击编辑区右上角 「保存」 按钮提交，顶部出现 「保存成功」 提示。

⚠️ 同一设备类同时只能保存一个脚本，新脚本会覆盖旧脚本。 💡 脚本运行性能直接影响实时数据处理效率，避免在脚本中执行长耗时操作。

7.4.2 重置、导出与删除

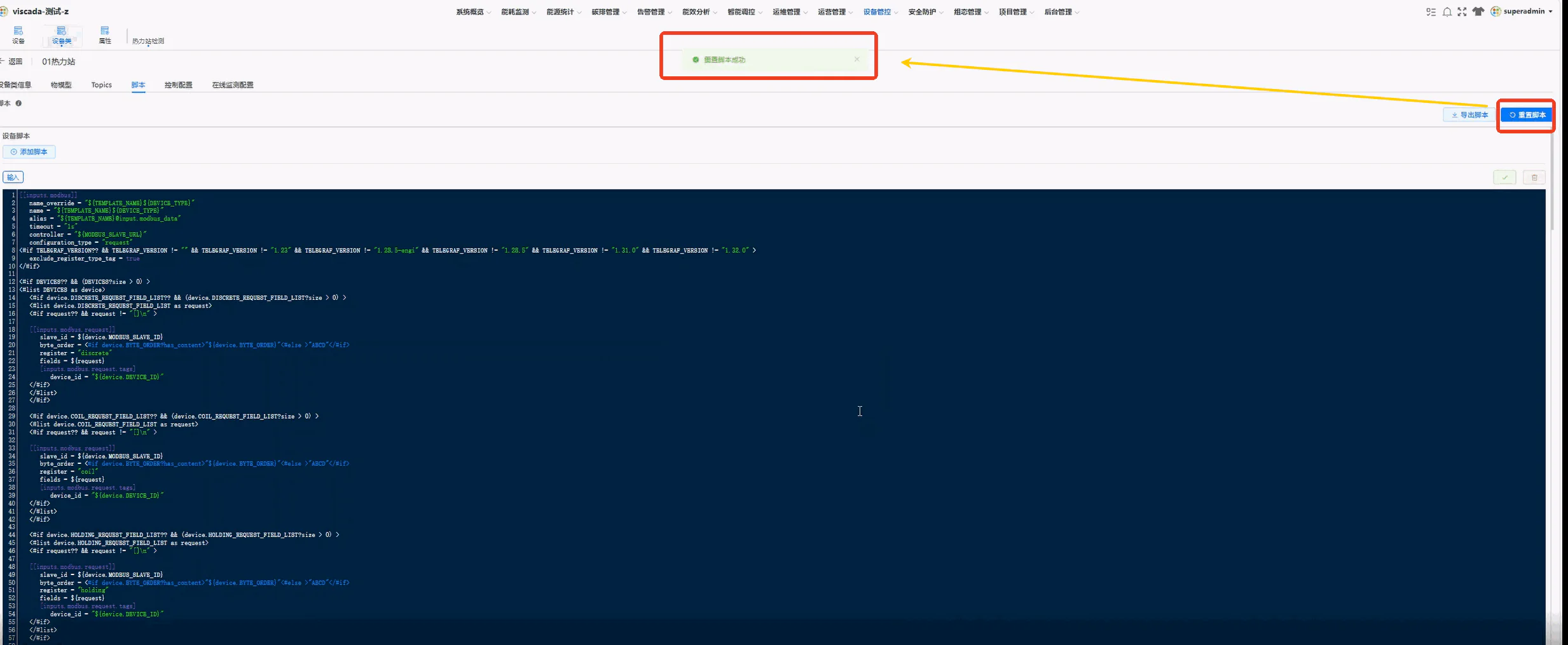

图 27 重置脚本

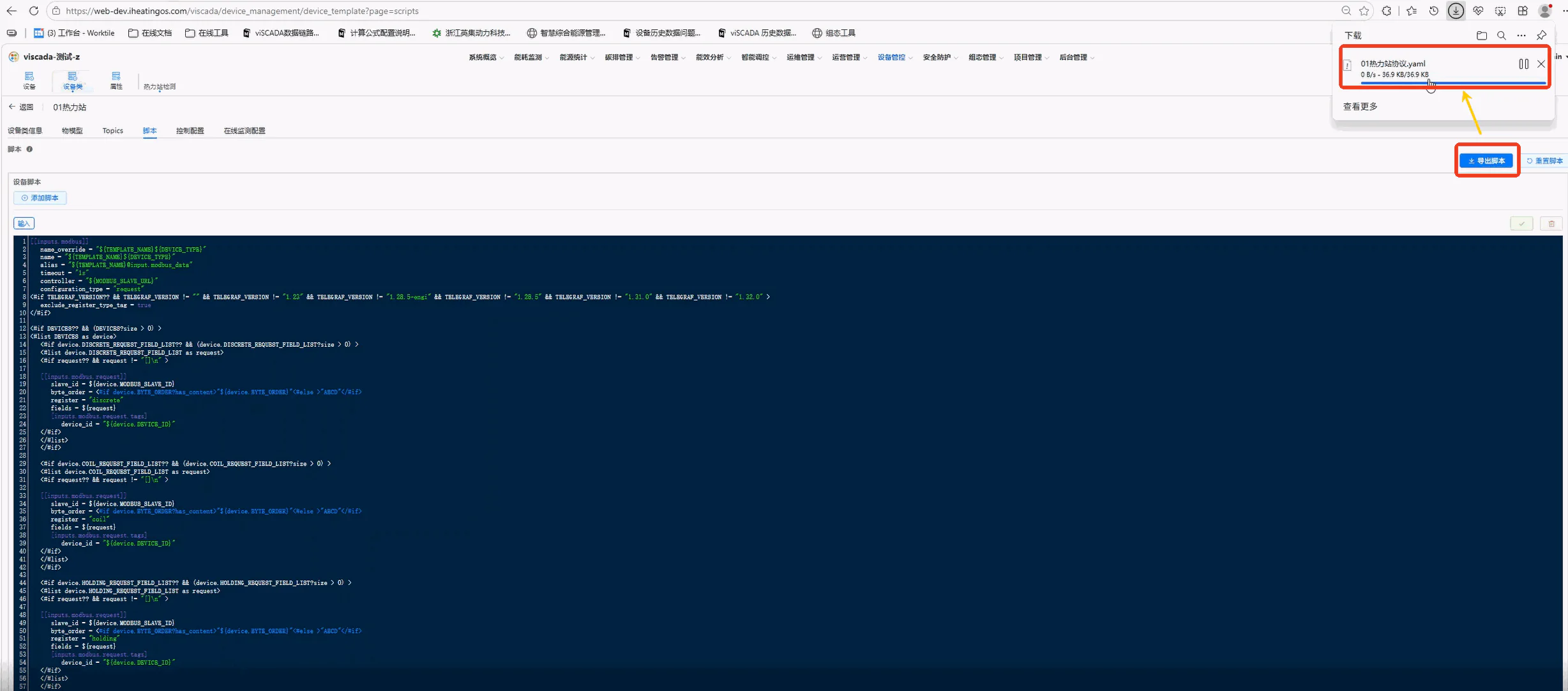

图 28 导出脚本

7.5 控制配置

「控制配置」 用于定义对设备的控制命令，以便在平台侧完成下发动作。控制配置以 YAML 形式编写，在编辑区直接维护。

图 29 控制配置页签

7.5.1 编辑并保存控制配置

1. 在设备类详情页切换到 「控制配置」 页签。

2. 在编辑区按 YAML 语法填写或修改内容。

3. 点击编辑区左上角 「保存」 按钮提交配置。

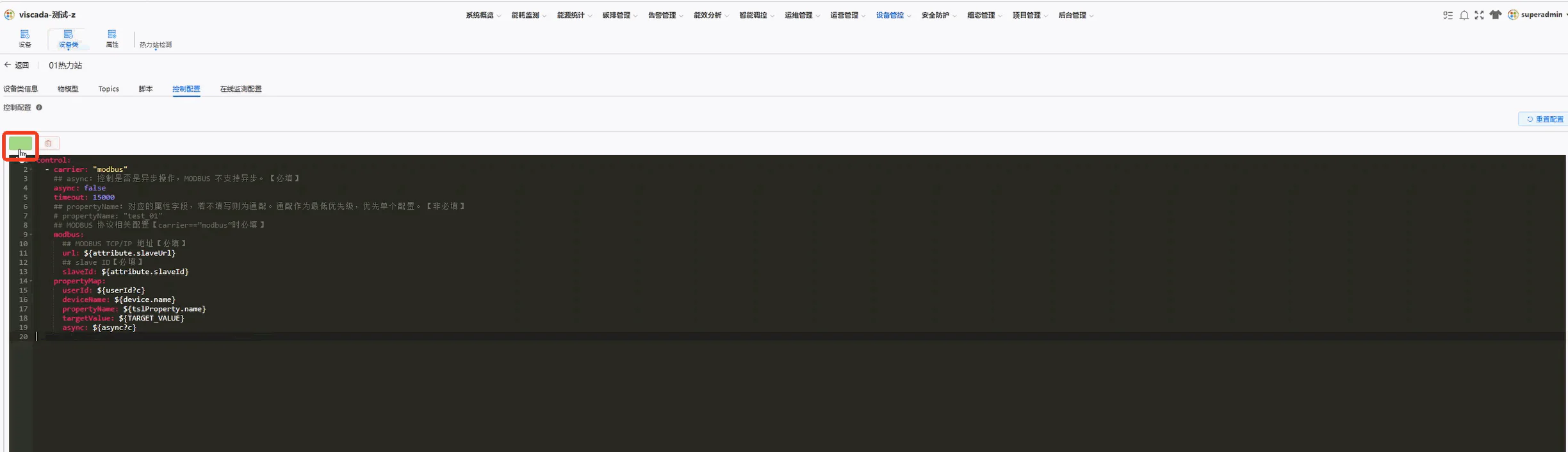

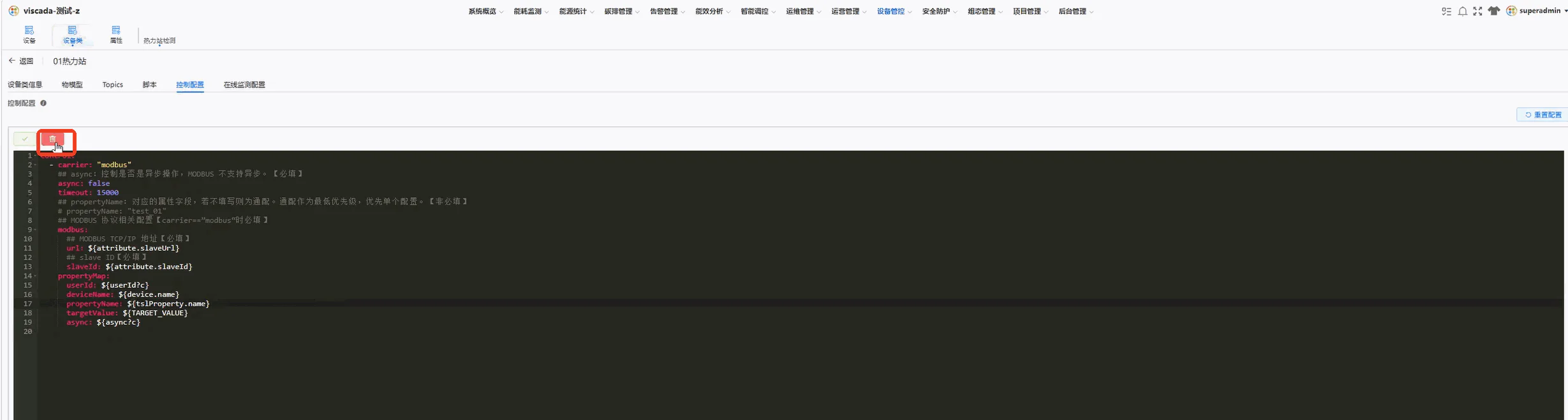

   图 30 保存控制配置

💡 对危险操作（如断路器合分闸）应为每个控制命令设置合理的超时时间，避免指令长期挂起，超时上限为300s。

7.5.2 重置与删除

图 31 重置控制配置

图 32 删除控制配置

7.6 在线监测配置

「在线监测配置」 用于判断设备是否处于在线状态，平台根据心跳或数据上报情况自动识别设备 「在线」 / 「离线」。

图 33 在线监测配置页签

7.6.1 字段说明

7.6.2 操作步骤

1. 在设备类详情页切换到 「在线监测配置」 页签。

2. 按上表填写 「在线监测配置」 表单各字段。

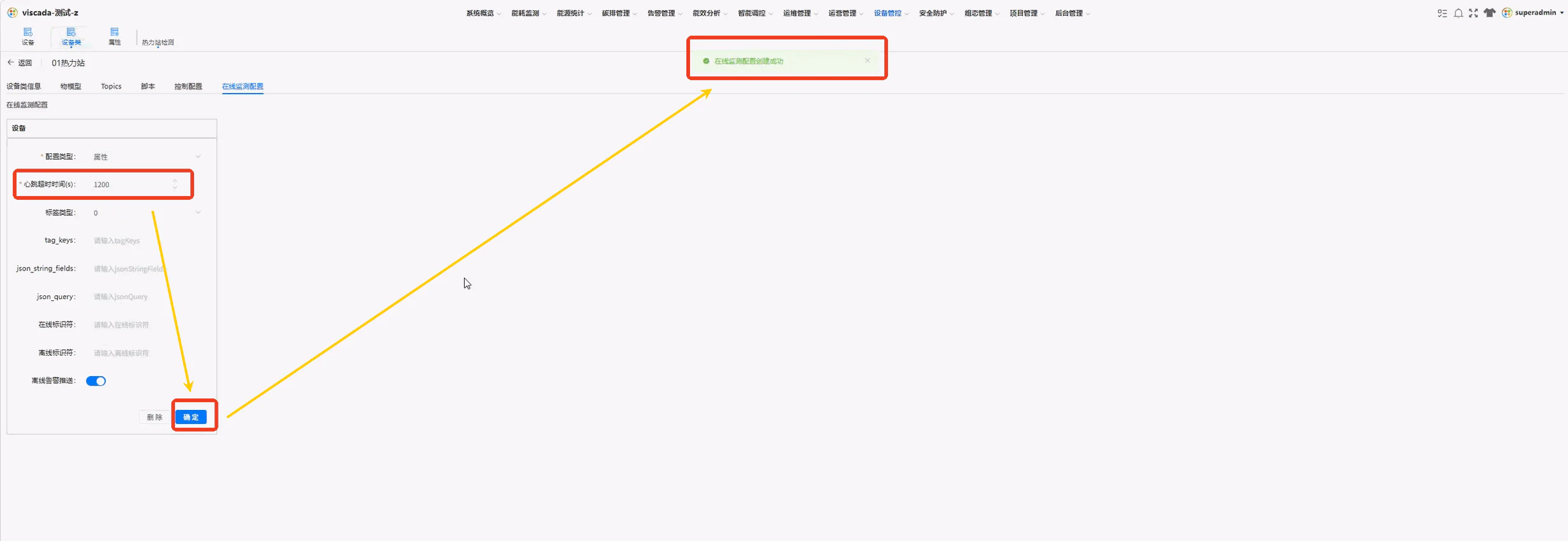

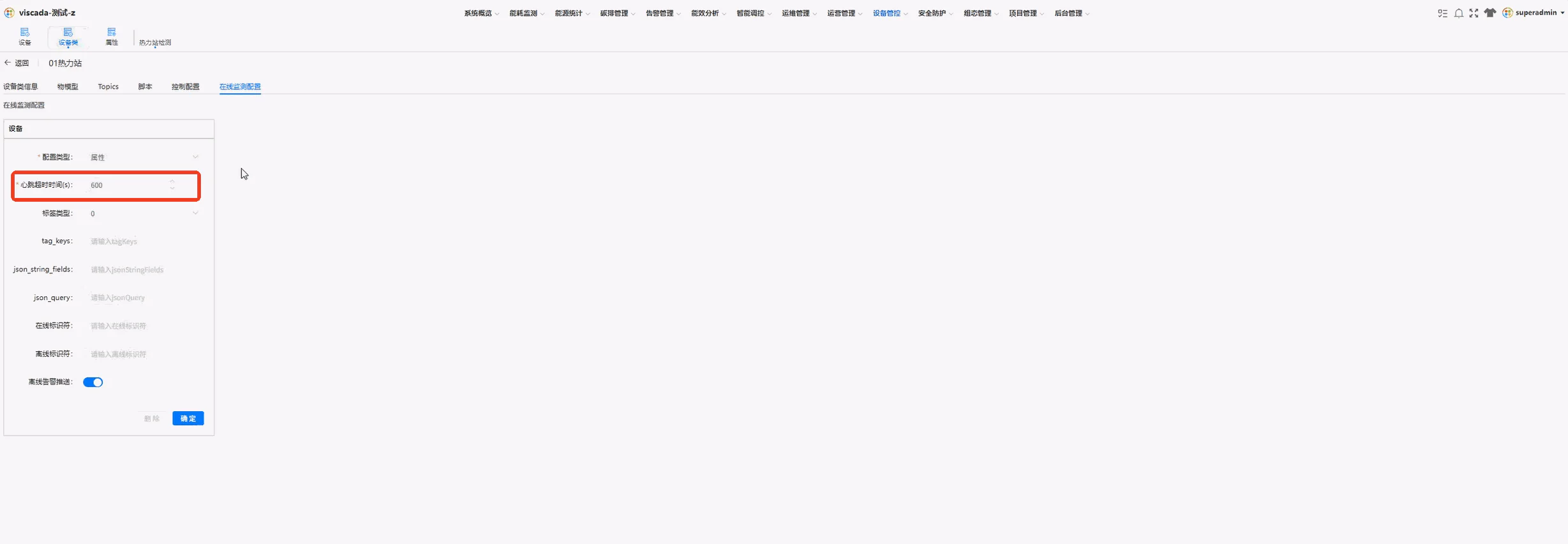

   图 34 在线监测配置表单

3. 点击 「确定」 按钮提交配置，顶部出现 「心跳超时时间保存成功」 等提示，配置生效。

⚠️ 「心跳超时时间(s)」 设置过小可能导致网络抖动时设备频繁 「在线」 / 「离线」 切换，建议按现场上报频率的 2~3 倍设置。

8 常见问题
