331 组控规则配置 SOP

版本: v1.0 修改日期: 2026-05-29

本 SOP 规范 viSCADA 组控规则的配置流程，确保规则创建、配置、保存、启用及结果校验操作统一、准确、可执行。按本 SOP 操作完成后，可完成通用规则与自定义规则两类场景的完整配置，并通过校验清单确认规则已正常生效。

⚠️ 责任声明

本 SOP 所列步骤、参数及示例仅供操作指导与参考，不构成生产环境统一配置标准或实施结果承诺。实际操作中，相关人员应结合现场业务需求、设备状态、系统环境与安全管理要求，审慎完成配置、测试、校验及审批。因未授权操作、参数设置不当、前置条件未满足、通信异常、验证不充分等原因导致的规则异常、联动异常、设备损坏或业务中断，由操作执行方及相关责任主体自行承担。详见 9 文件属性声明。

1 整体流程

通用规则与自定义规则共享核心配置流程，仅在规则对象与应用范围两项存在差异。

图 1 组控规则配置七步流程

步骤	操作目标	对应章节
`1`	打开规则配置弹窗	3.1 进入配置页面
`2`	填写名称、分类、对象等基础信息	3.2 配置规则信息
`3`	设置数据或定时触发条件	3.3 配置触发条件
`4`	设置执行前的校验逻辑	3.4 配置判定条件
`5`	设置执行方式与控制动作	3.5 配置控制内容
`6`	保存规则并切换至启用态	3.6 保存并启用
`7`	按校验清单核查规则生效情况	6 校验要求

2 规则类型与前置条件

2.1 规则类型

规则类型	适用场景	是否支持批量复用
通用规则	同一设备类、物模型一致的设备	支持
自定义规则	跨设备类或指定设备集合	不支持，需按设备配置

2.2 前置条件

操作前应确认以下内容满足：

相关点位可正常读取，控制点位可正常下发

ℹ️ 若点位无法正常读取或下发，先按《viSCADA 网络连通性测试手册》排查连接问题，确认通信正常后再进入规则配置。

3 通用规则配置

3.1 进入配置页面

登录 viSCADA 系统。

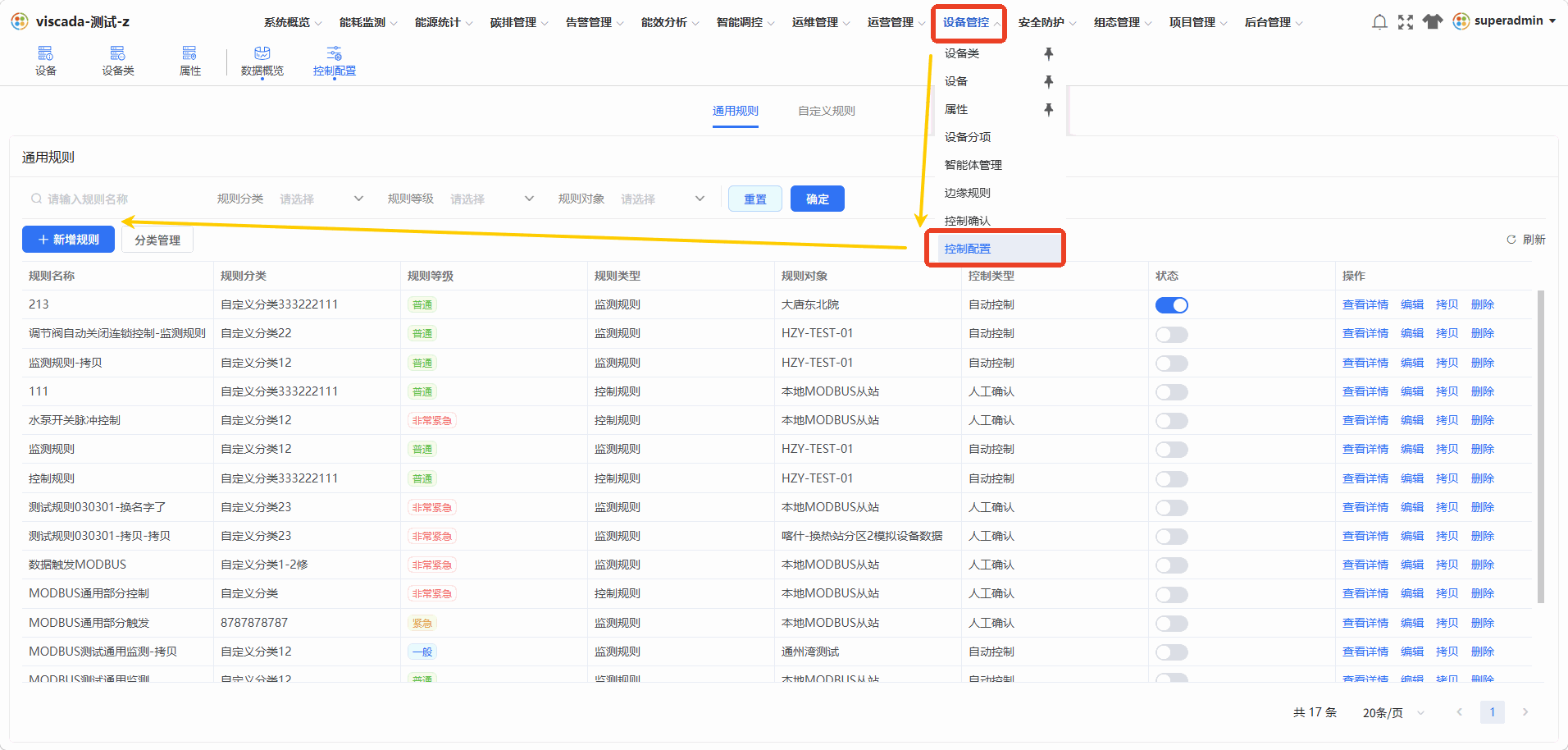

在左侧菜单依次点击 「设备管控」 → 「控制配置」。
切换至 「通用规则」 页签。

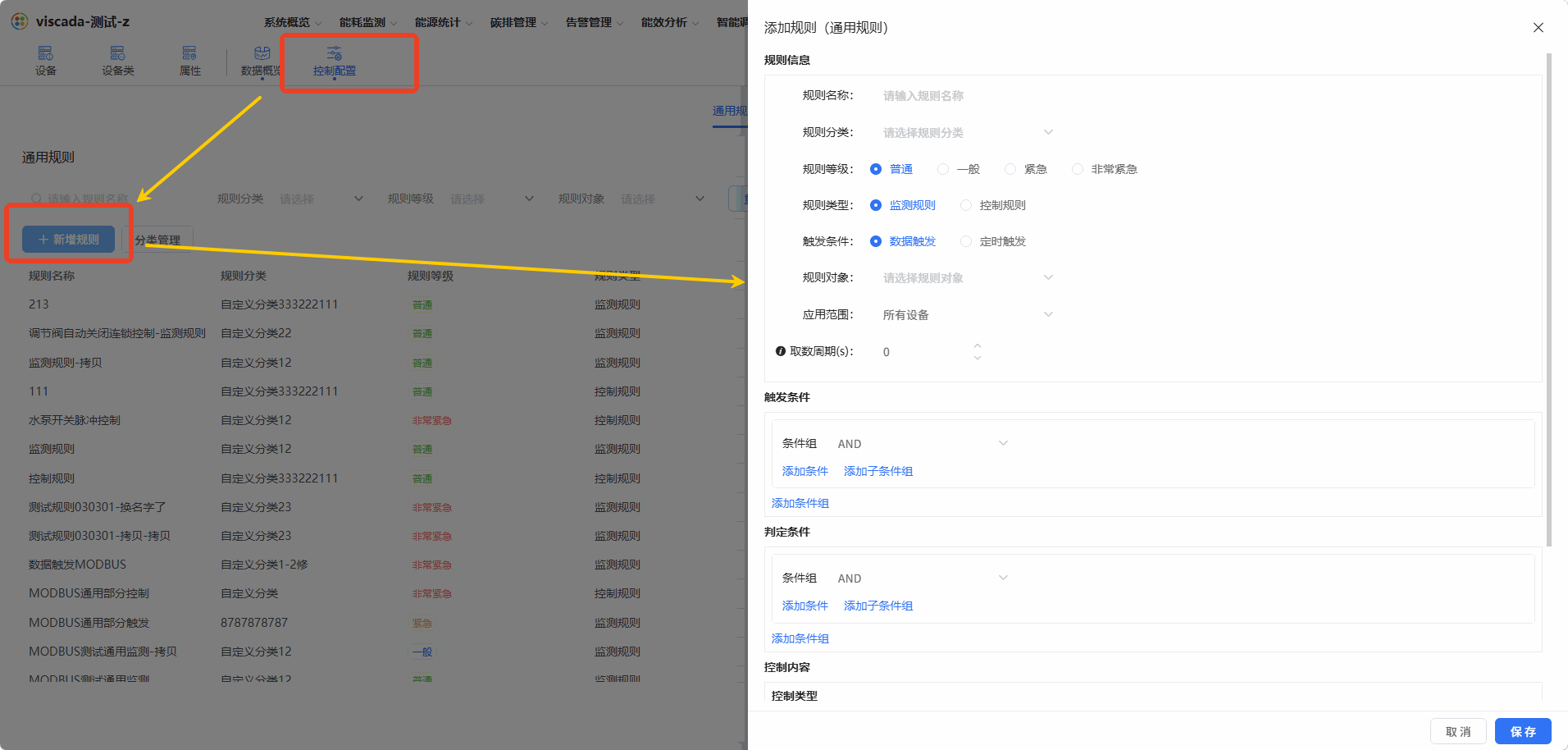

点击 「添加规则」，进入规则配置弹窗，弹窗包含四个模块：规则信息、触发条件、判定条件、控制内容（如图 2）。

通用规则配置弹窗 图 2 通用规则配置弹窗

3.2 配置规则信息

在 「规则信息」 模块中按下表填写，带必填标识的字段不得为空（如图 3）。

字段	是否必填	示例	说明
「规则名称」	是	`供暖-热表-关阀-超温`	保持唯一，建议格式：`系统/项目-设备类-动作-条件`
「规则分类」	是	`设备保护`	选择已创建的分类，用于后续筛选与权限管理
「规则等级」	是	`紧急`	普通 / 一般 / 紧急 / 非常紧急，体现处置优先级
「规则类型」	是	`控制规则`	监测规则=评估、记录、告警；控制规则=满足条件后下发动作
「触发条件类型」	否	`数据触发`	仅监测规则需配置。数据触发=点位变化触发；定时触发=周期检查
「规则对象」	是	`热表`	选择目标设备类，物模型需一致才能批量复用
「应用范围」	是	`所有设备`	选「部分设备」需勾选具体设备，建议先小范围验证再扩展
「取数周期」	是	`60`	评估频率（秒），建议从 `10`–`60` 秒起步，数值越小负载越高

规则信息配置 图 3 规则信息配置

3.3 配置触发条件

3.3.1 监测规则的触发条件

数据触发配置：

点击 「添加条件」。
在 「点位」 中选择物模型属性。
在 「条件」 中选择 「限制」 或 「阈值」。

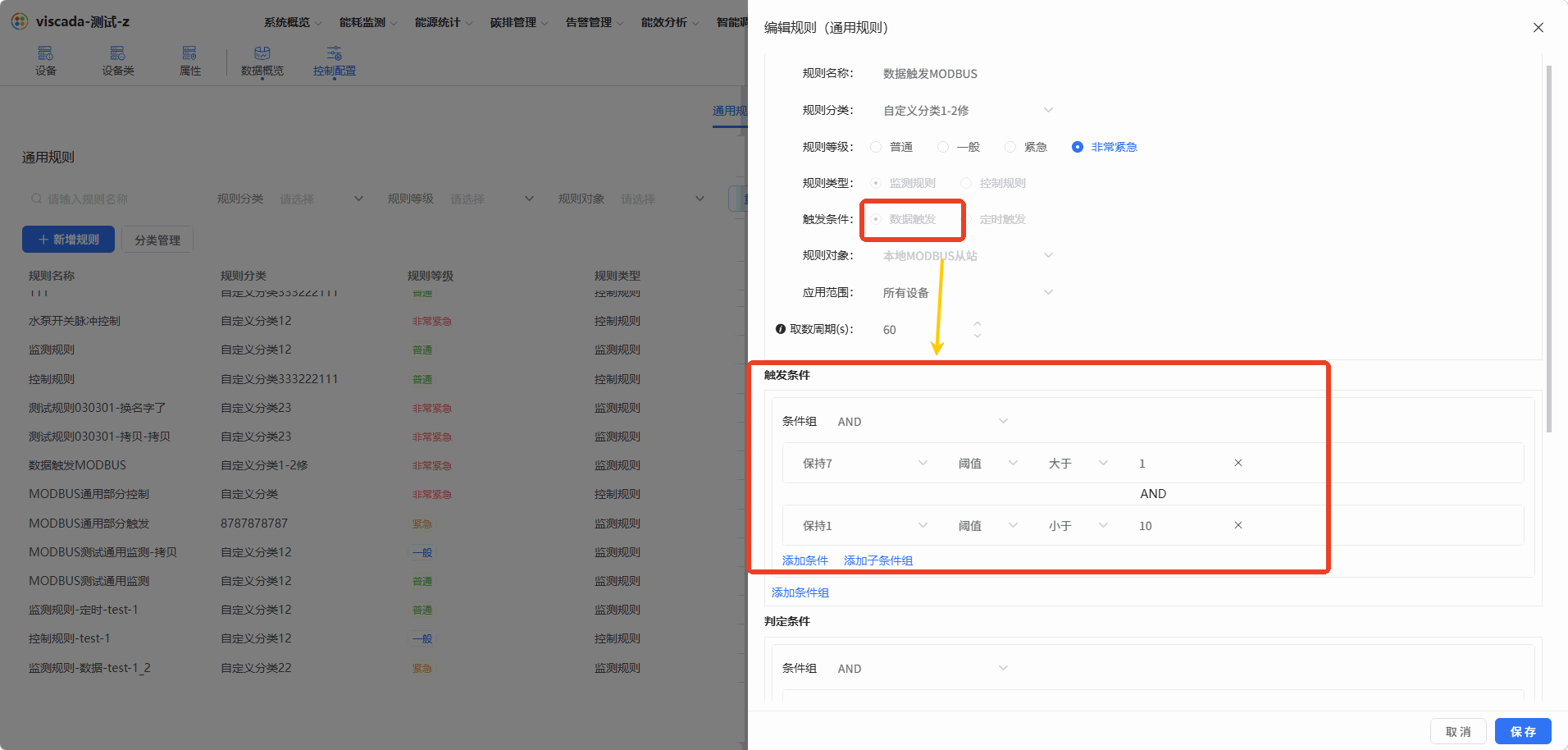

按所选条件填写参数（如图 4）：

条件类型参数适用场景
限制上下限点位必须在区间内的场景
阈值比较逻辑 + 阈值高于或低于某值即触发的场景

条件类型	参数	适用场景
限制	上下限	点位必须在区间内的场景
阈值	比较逻辑 + 阈值	高于或低于某值即触发的场景

数据触发配置 图 4 数据触发配置

💡 优先选择稳定、与业务直接相关的关键点位，避免噪声点位导致误触发。

定时触发配置：

在 「执行方式」 中选择以下方式之一：

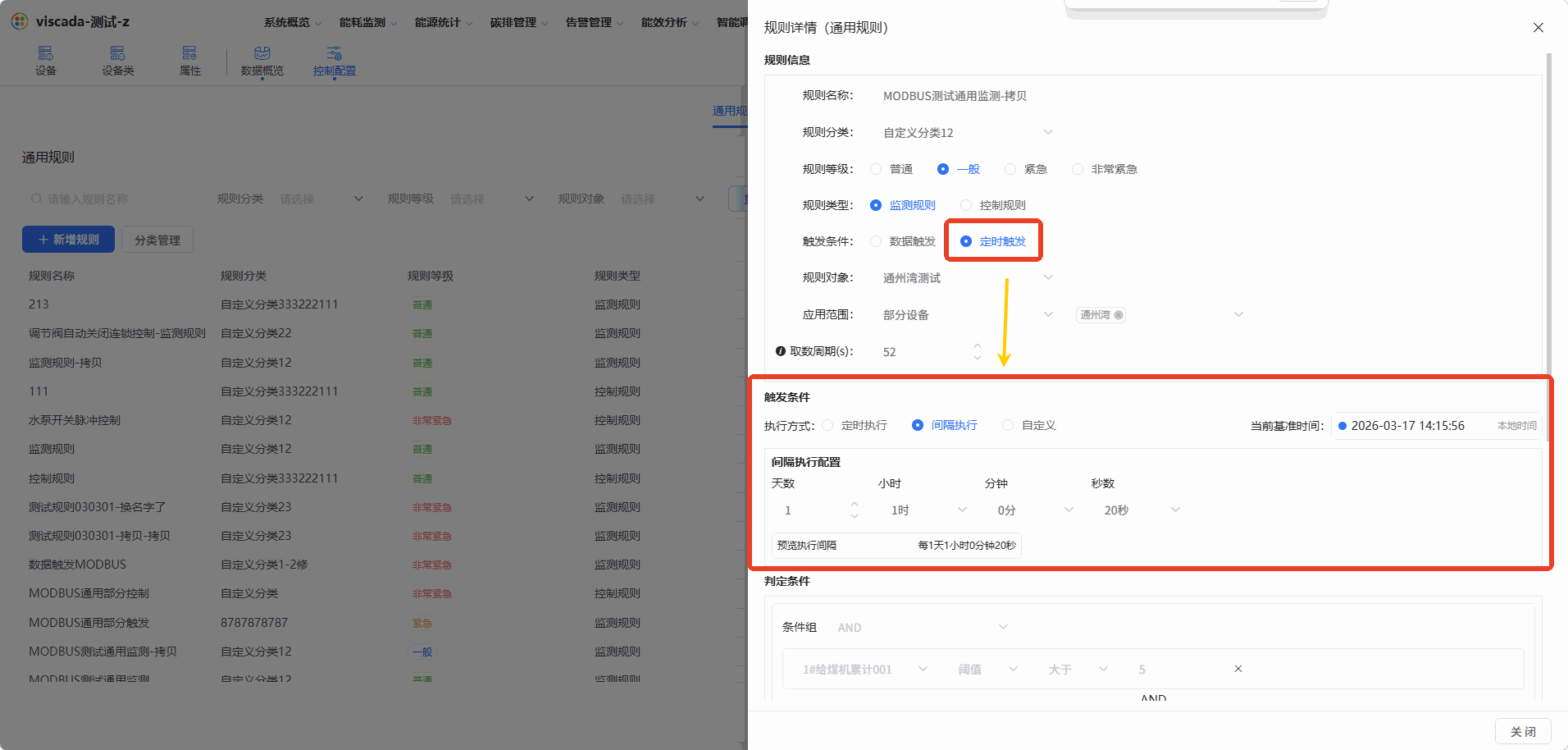

按所选方式填写参数，并核对系统回显的下次执行时间（如图 5）：

执行方式	填写内容	适用场景
定时执行	频率（年/月/日/时/分）+ 周期	固定时刻触发，如每日 `08:00`
间隔执行	天 / 时 / 分 / 秒	每隔 N 分钟或小时检查
自定义	Cron 表达式，或点击「设置」生成	复杂调度策略

定时触发配置 图 5 定时触发配置

⚠️ Cron 自定义配置后，必须核对系统显示的 「下次执行时间」，确认符合预期。

3.3.2 控制规则的触发条件

在 「点位」 中选择目标物模型点位。
在 「触发类型」 中按下表选择（如图 6）：

触发类型说明适用场景
任何控制下发所有控制下发均触发通用联动场景
指定值仅当控制值匹配时触发特定动作场景，需填写对应值
如需与外部系统联动，可配置定制接口进行控制下发。

触发类型	说明	适用场景
任何控制下发	所有控制下发均触发	通用联动场景
指定值	仅当控制值匹配时触发	特定动作场景，需填写对应值

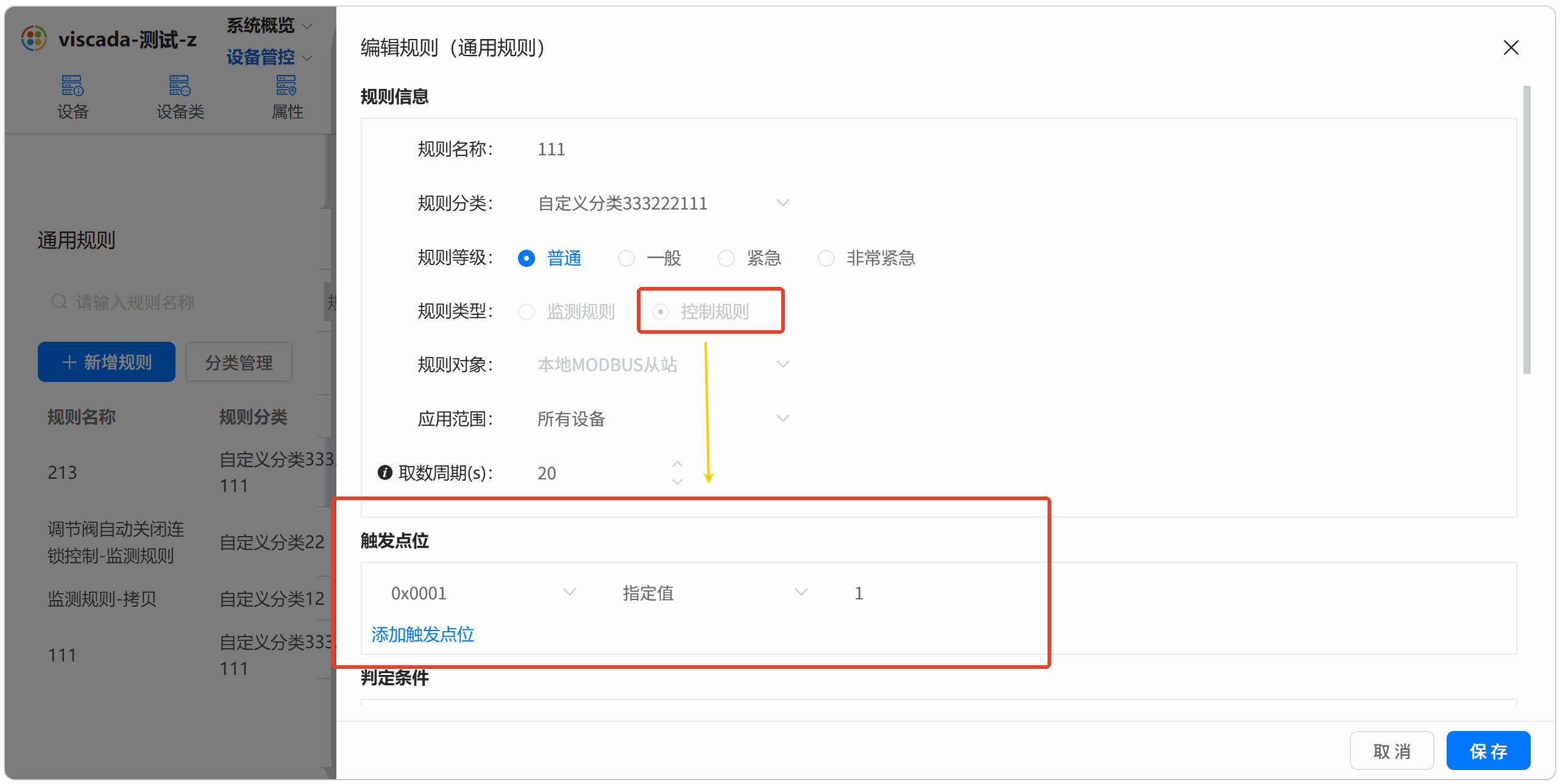

控制规则触发配置 图 6 控制规则触发配置

定制接口示例：


curl --location --request POST 'https://web-dev.iheatingos.com/v1/rule-engine/device-rule/030301:control' \
--header 'Authorization: Bearer xxxxx' \
--header 'X-Sign: engi666' \
--header 'Content-Type: application/json' \
--data-raw '{
  "propertyName": "m_close",
  "targetValue": "1"
}'

3.4 配置判定条件

点击 「添加条件」。
选择点位与判定类型（限制 / 阈值 / 自定义）。
填写对应参数。

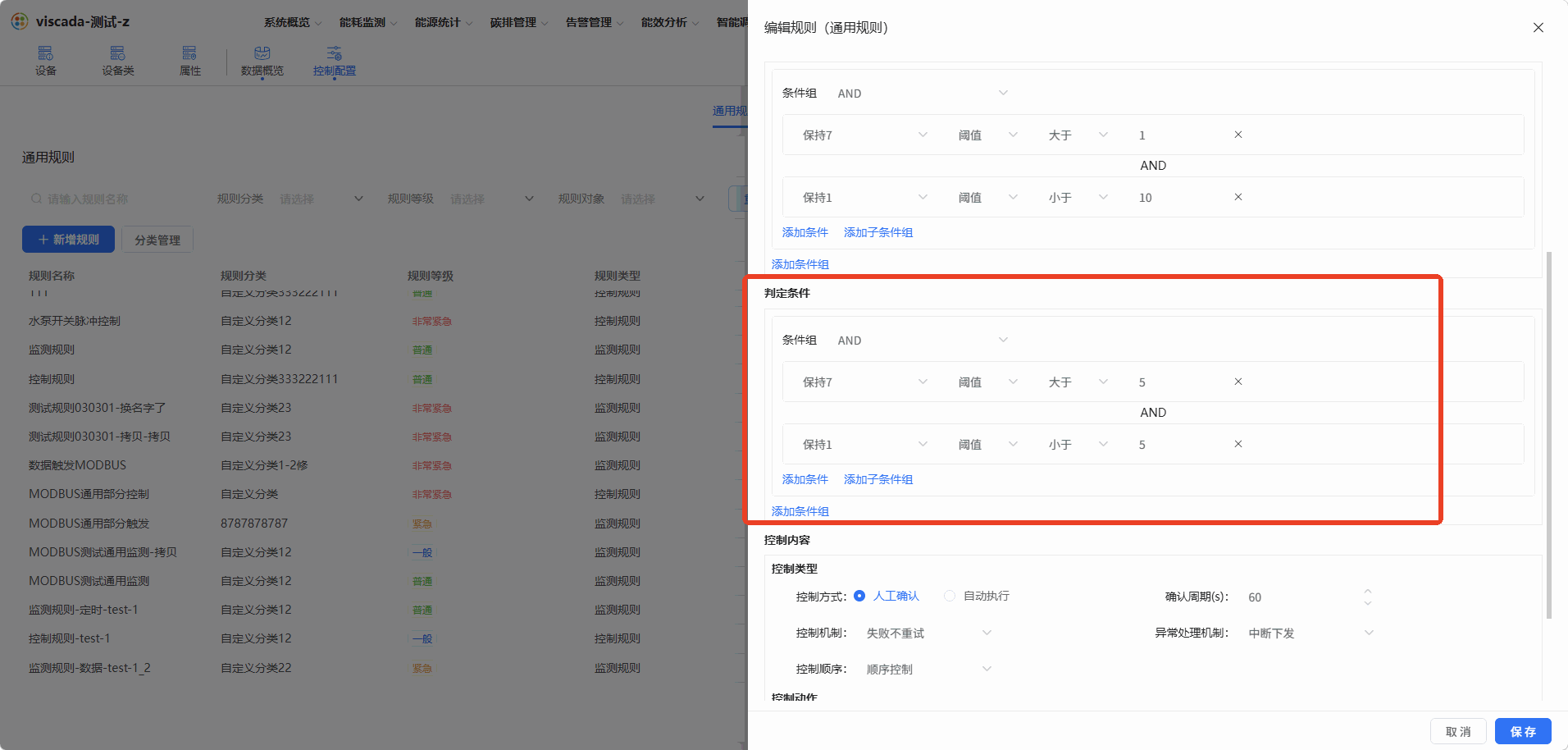

在条件组前选择逻辑关系（如图 7）：

逻辑关系含义
AND 全部满足才执行
OR 任一满足即执行
如需多条件组合，点击 「添加子条件组」 或 「添加条件组」。

逻辑关系	含义
`AND`	全部满足才执行
`OR`	任一满足即执行

判定条件配置 图 7 判定条件配置

ℹ️ 规则执行时，先满足触发条件，再校验判定条件；仅当判定条件满足时，系统才执行控制动作。

3.5 配置控制内容

第一步：配置控制类型

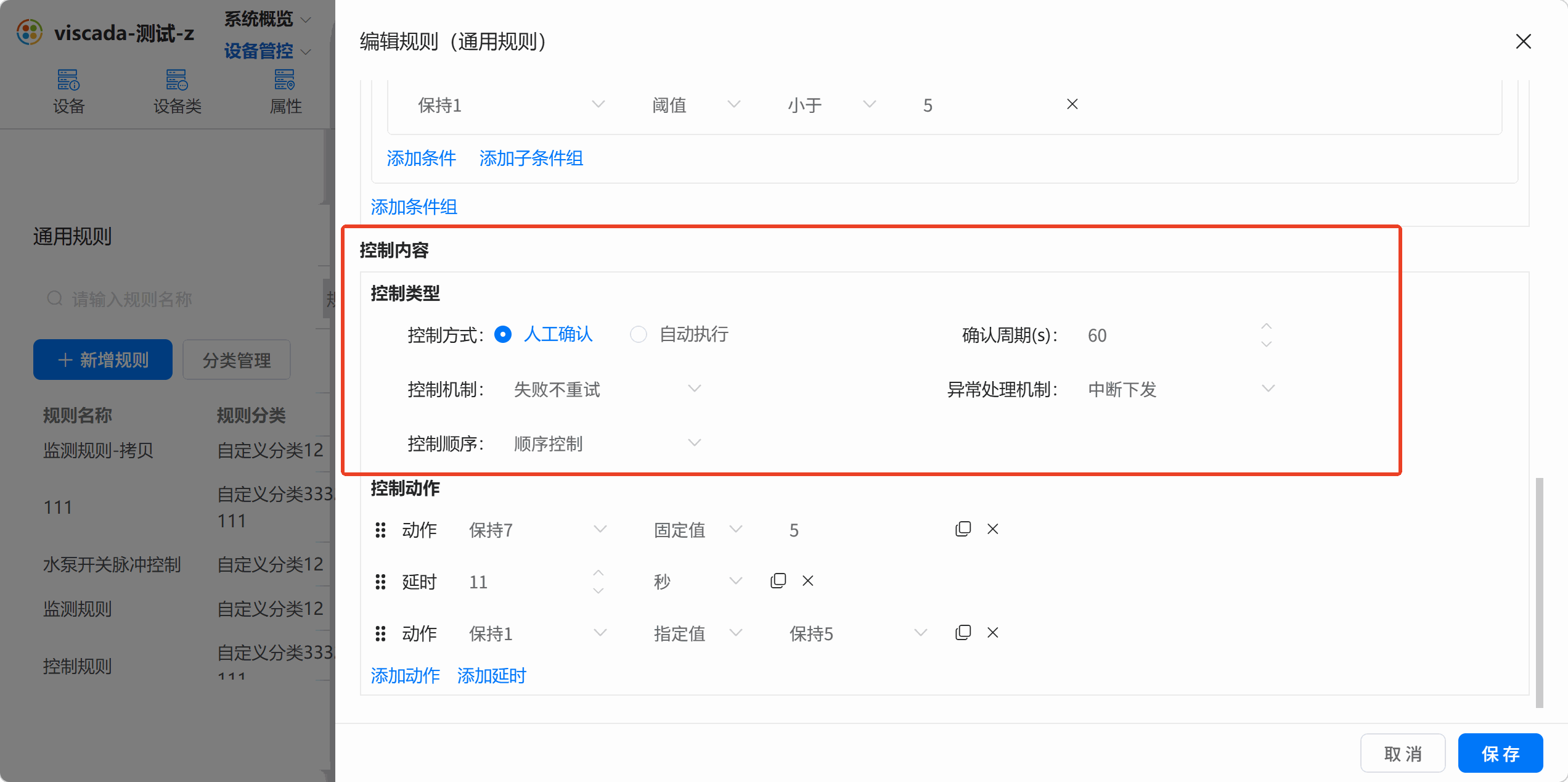

在 「控制类型」 区域按下表填写（如图 8）：

字段	是否必填	示例	说明
「执行方式」	是	`自动执行`	高风险动作选人工确认；成熟低风险规则选自动执行
「确认周期」	否	`120`	仅人工确认需填（秒），建议 `60`–`300` 秒
「控制机制」	是	`失败重试`	高可靠场景开启重试，需避免频繁误触发
「重试次数」	否	`3`	仅失败重试需填
「异常处理」	是	`中断下发`	中断=失败即停止后续动作；跳过=忽略失败继续执行
「控制顺序」	是	`顺序控制`	多动作场景保持顺序，避免依赖错乱

控制类型配置 图 8 控制类型配置

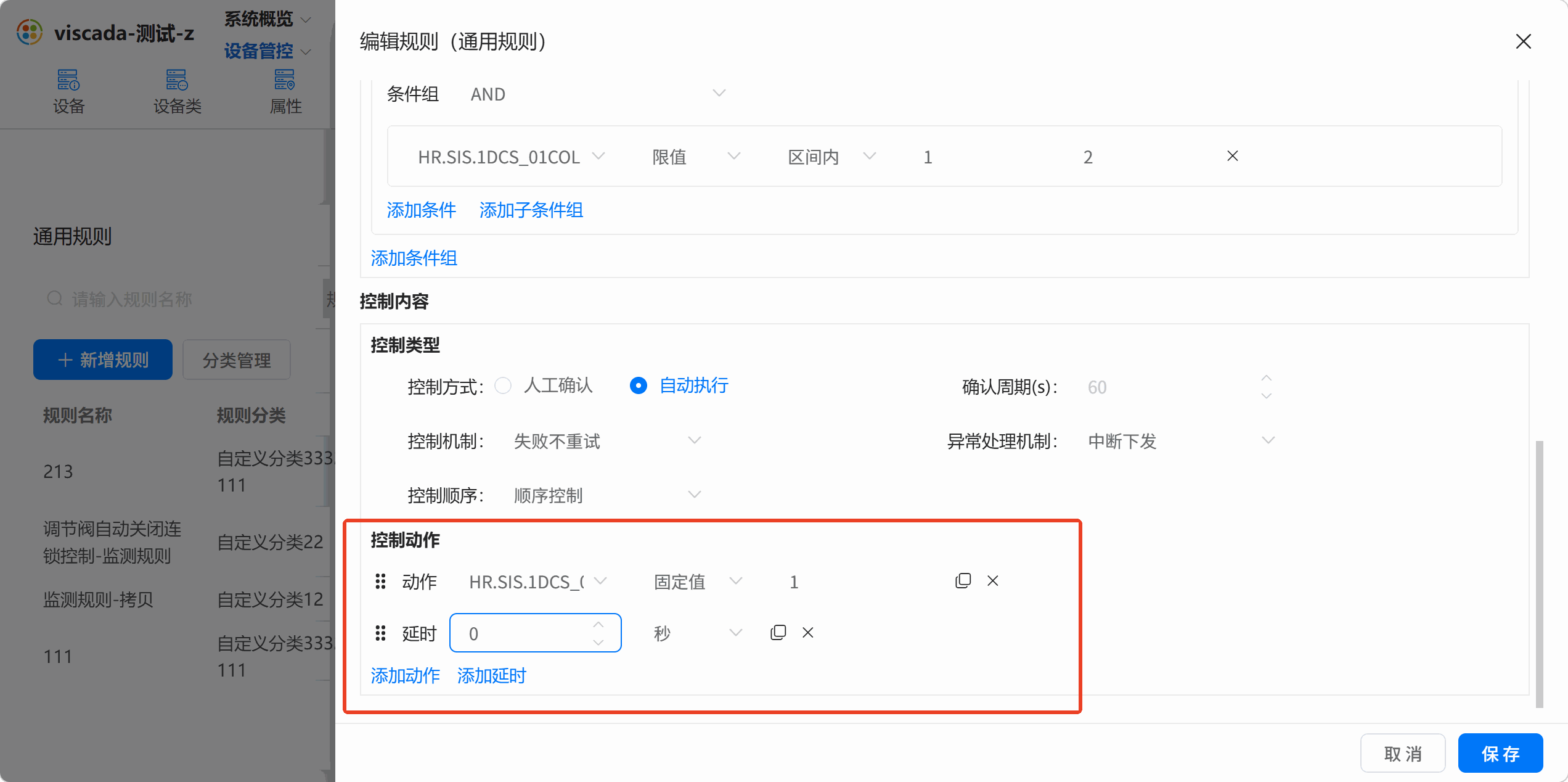

第二步：配置控制动作（如图 9）

点击 「添加动作」。
选择下发点位。
选择值类型（固定值、指定值、采集值等）。
填写下发值。
如需延时执行，点击 「添加延时」 并填写延时秒数。
如需配置多个动作，重复以上步骤，系统按顺序执行。

控制动作配置 图 9 控制动作配置

3.6 保存并启用

检查四个模块（规则信息、触发条件、判定条件、控制内容）是否填写完整。

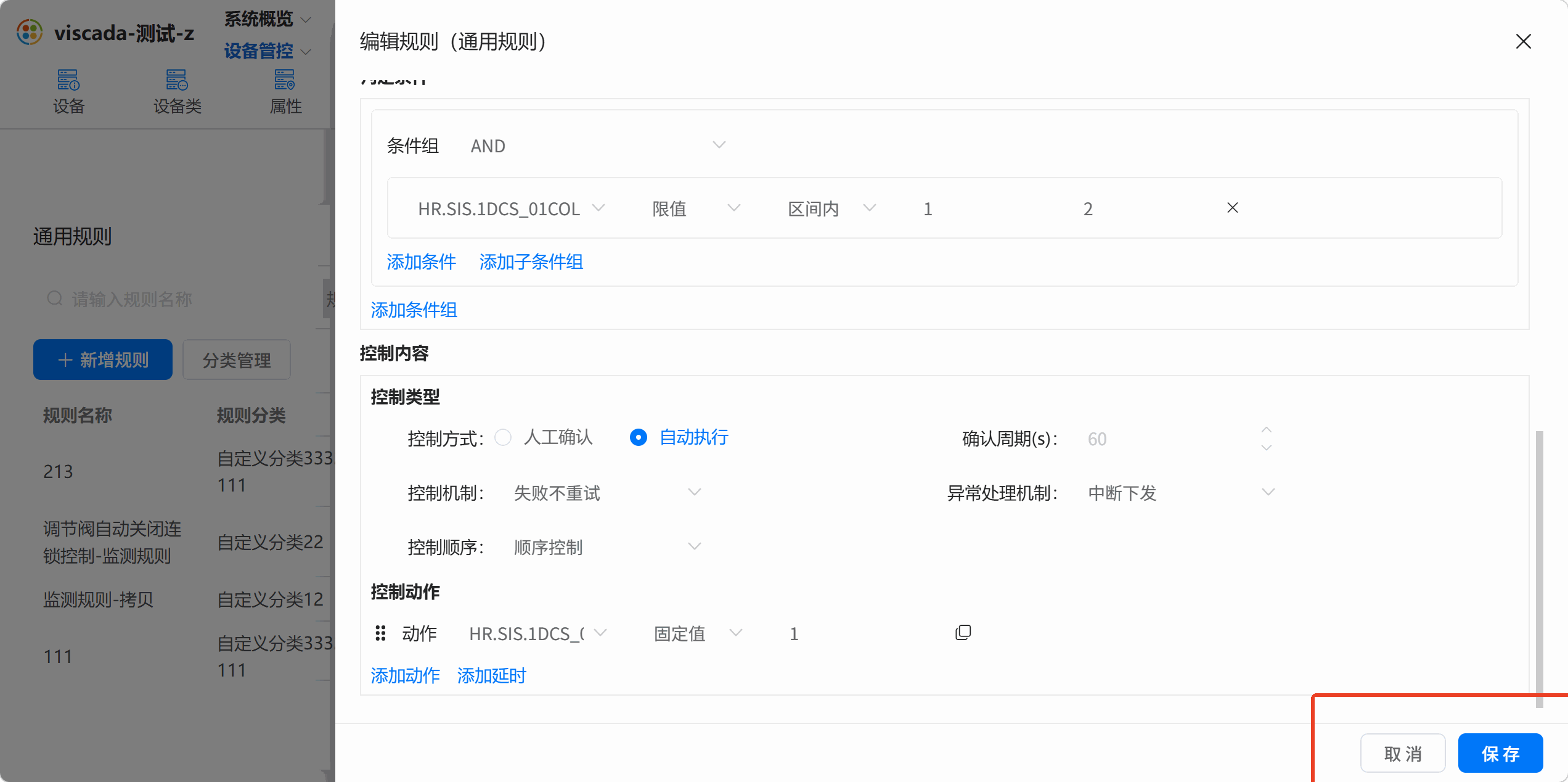

点击 「保存」，新规则出现在列表中（如图 10）。

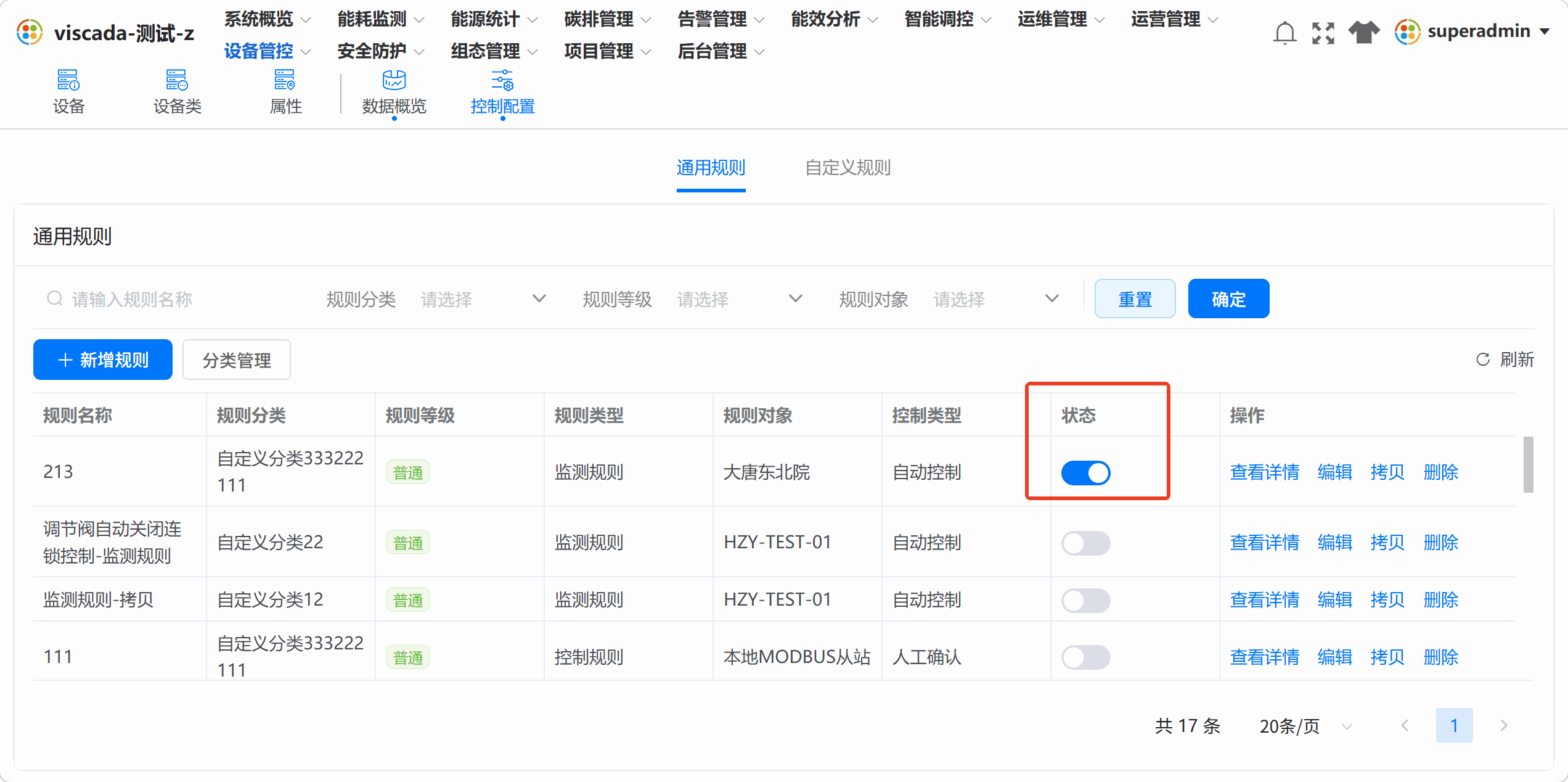

在规则列表中找到新建规则，点击对应的 「状态」 开关启用规则（如图 11）。

保存规则 图 10 保存规则

启用规则 图 11 启用规则

4 自定义规则配置

4.1 进入配置页面

在 「设备管控」 → 「控制配置」 页面。
切换至 「自定义规则」 页签（如图 12）。
点击 「添加规则」，进入配置弹窗。

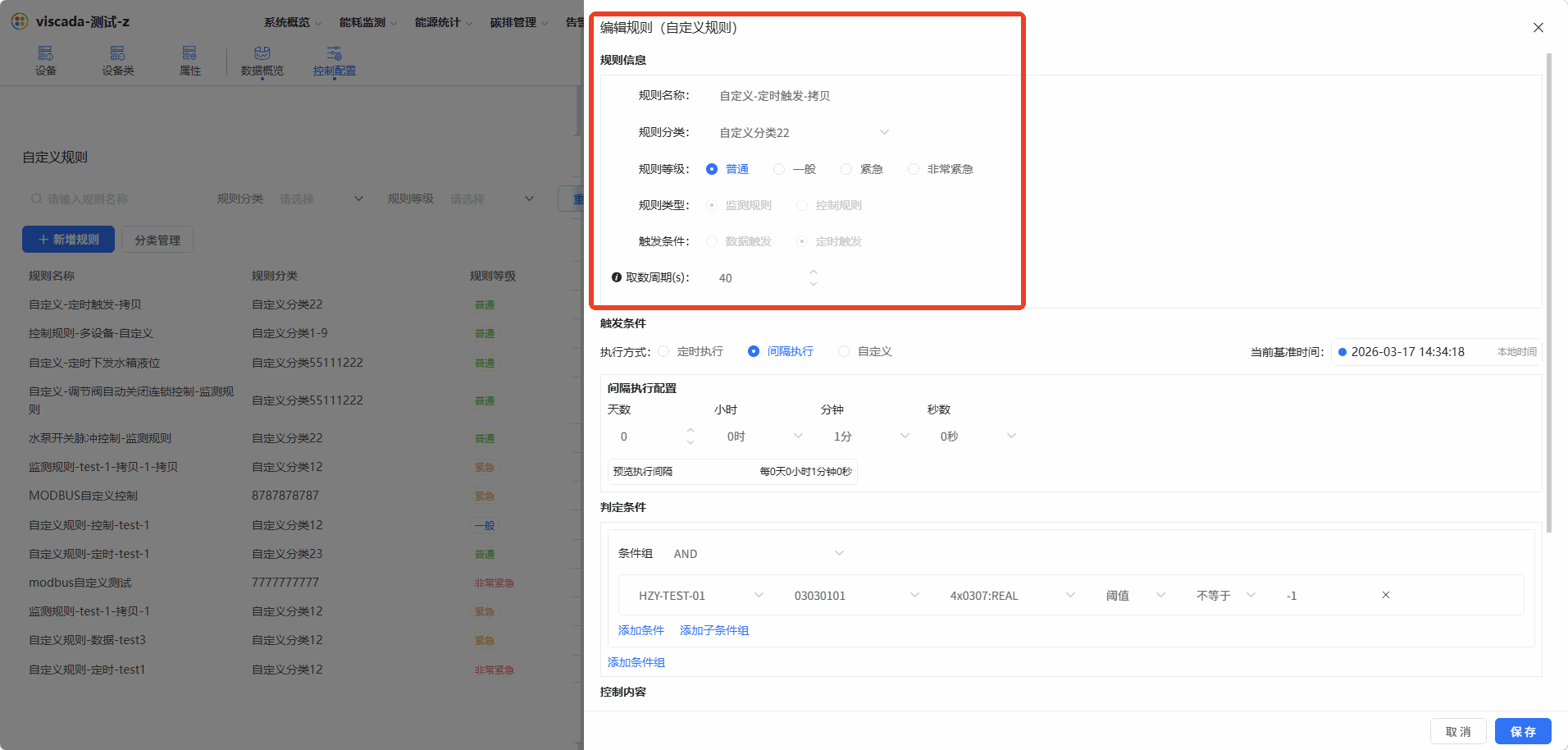

自定义规则入口 图 12 自定义规则入口

4.2 与通用规则的差异项

配置项	通用规则	自定义规则
规则对象	选择目标设备类（物模型一致）	选择具体设备，可跨设备类多选
应用范围	所有设备 / 部分设备	默认绑定所选设备，无需单独配置
点位选择	按设备类物模型	从已选设备中选择点位，支持跨设备

其余配置（触发条件、判定条件、控制内容、保存及启用）与通用规则一致，详见 3 通用规则配置。

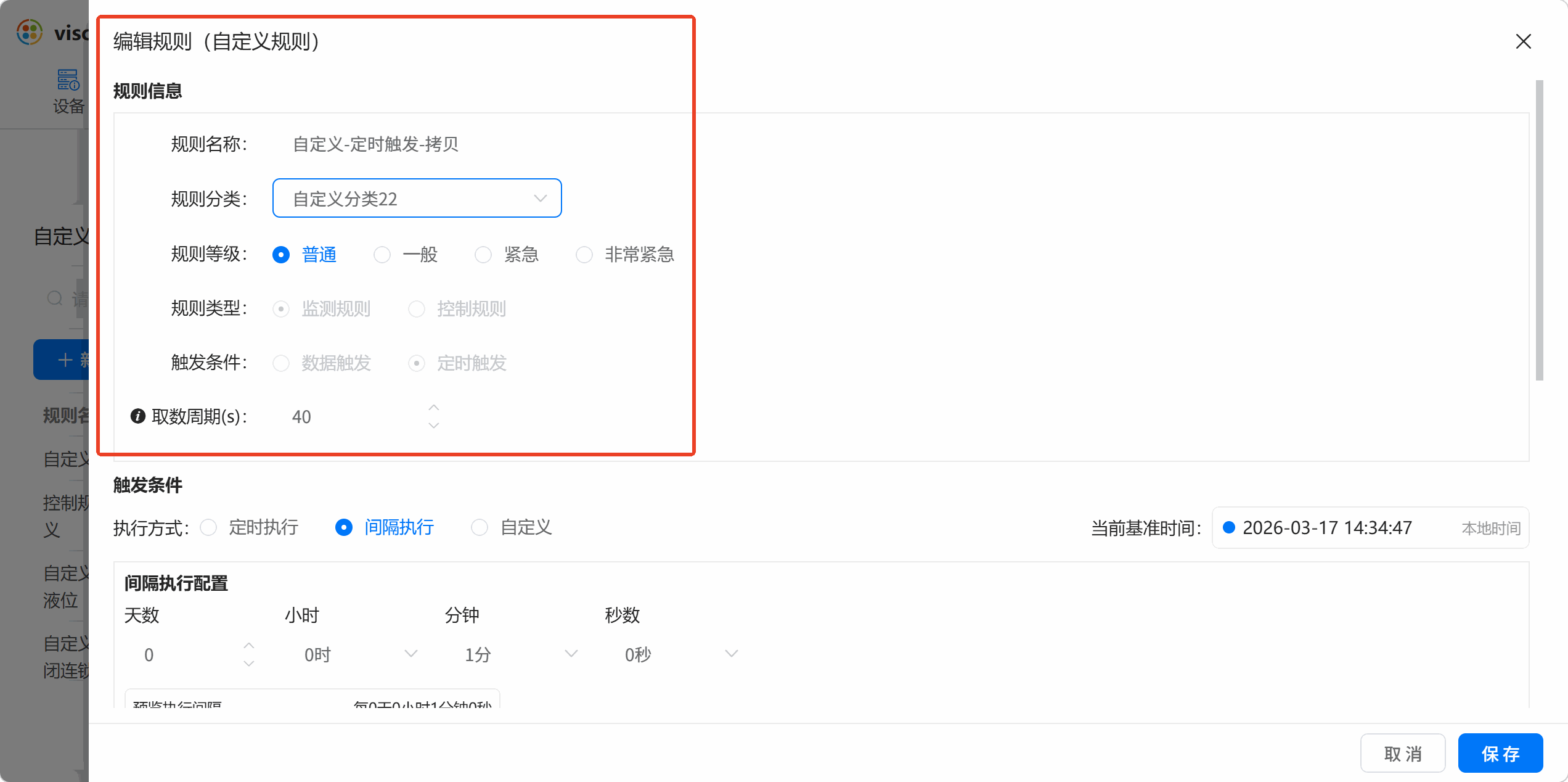

自定义规则配置 — 规则对象 图 13 自定义规则配置 — 规则对象

自定义规则配置 — 跨设备点位 图 14 自定义规则配置 — 跨设备点位

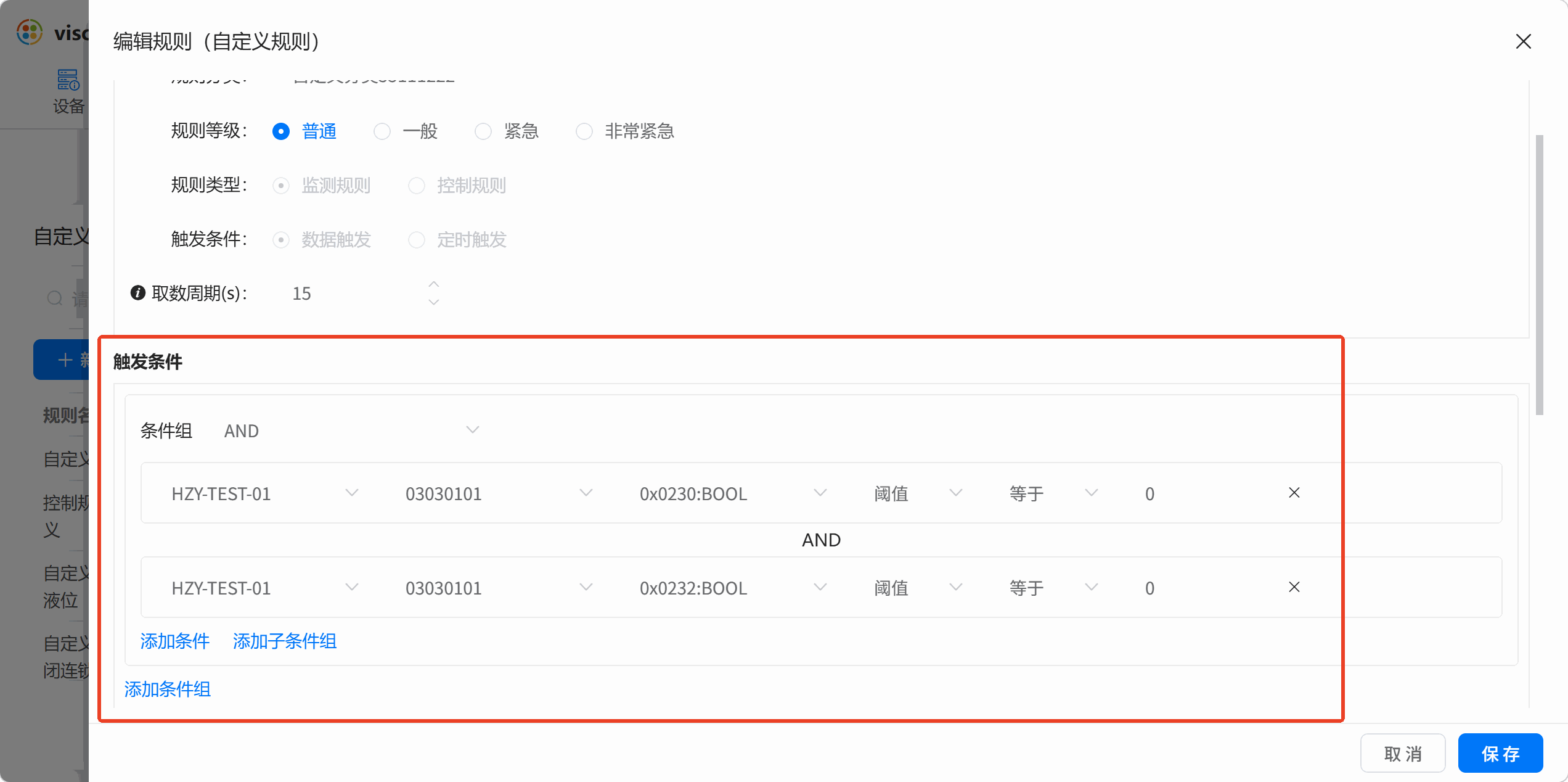

自定义规则配置 — 触发条件 图 15 自定义规则配置 — 触发条件

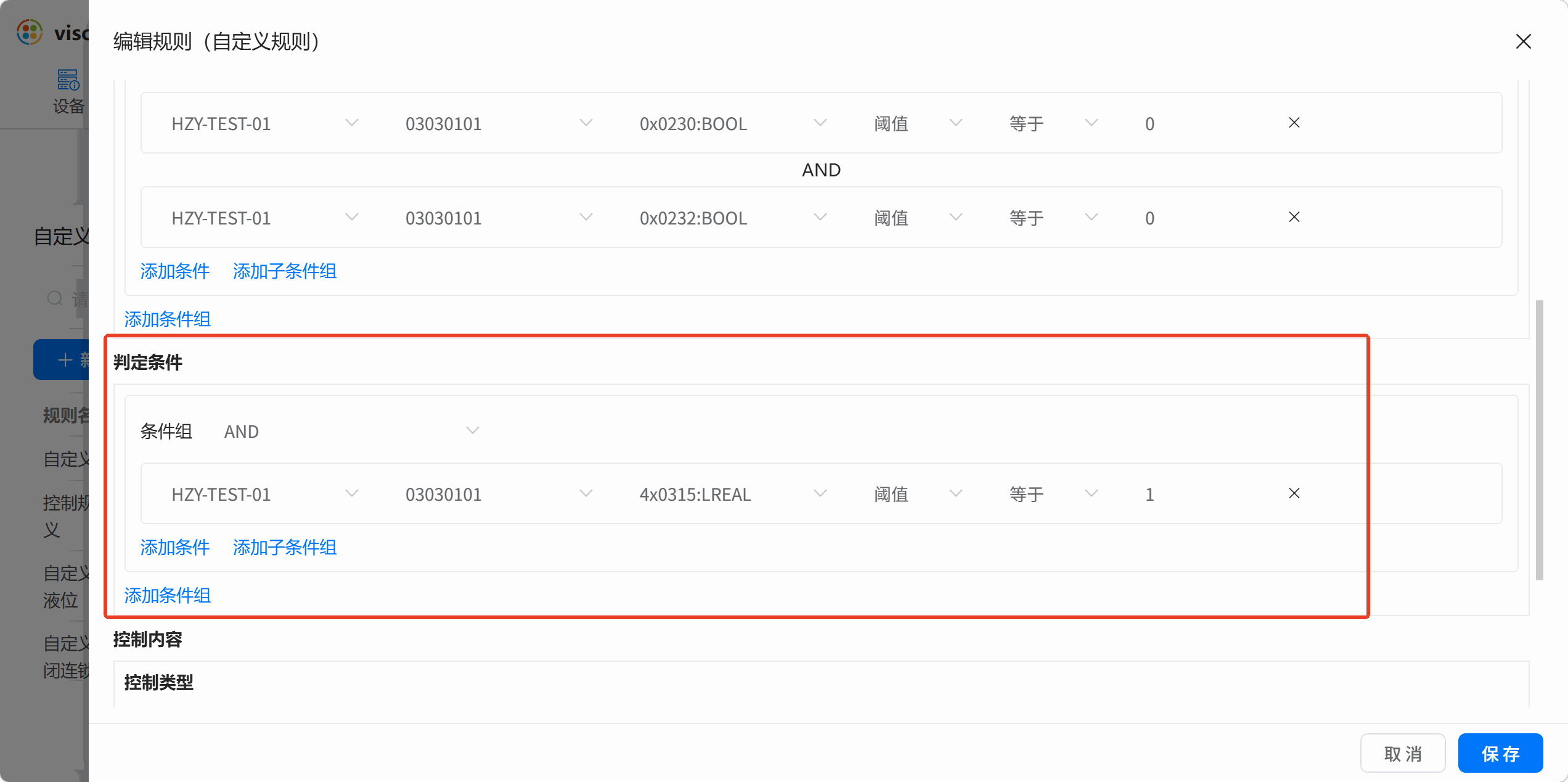

自定义规则配置 — 判定条件 图 16 自定义规则配置 — 判定条件

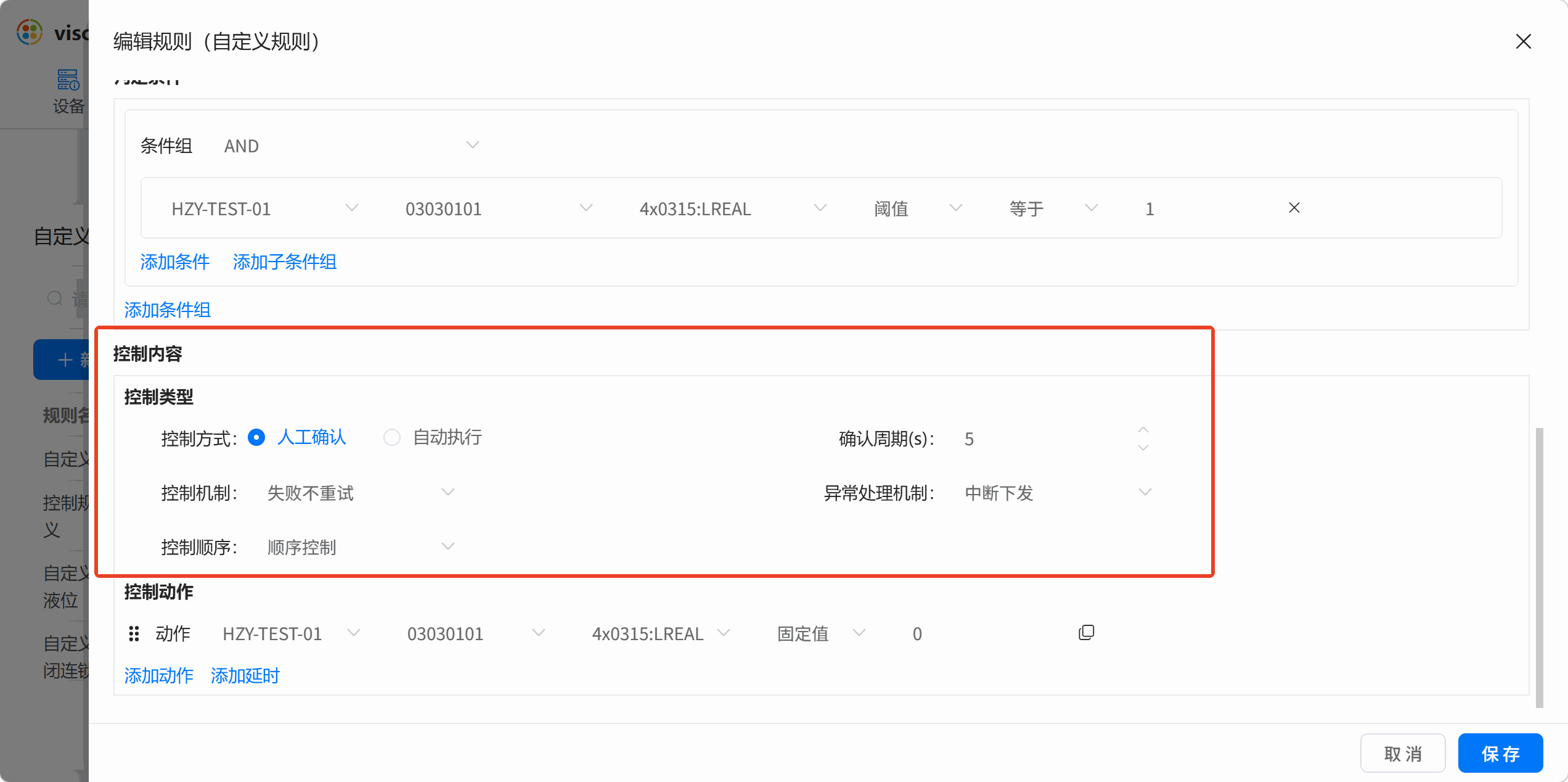

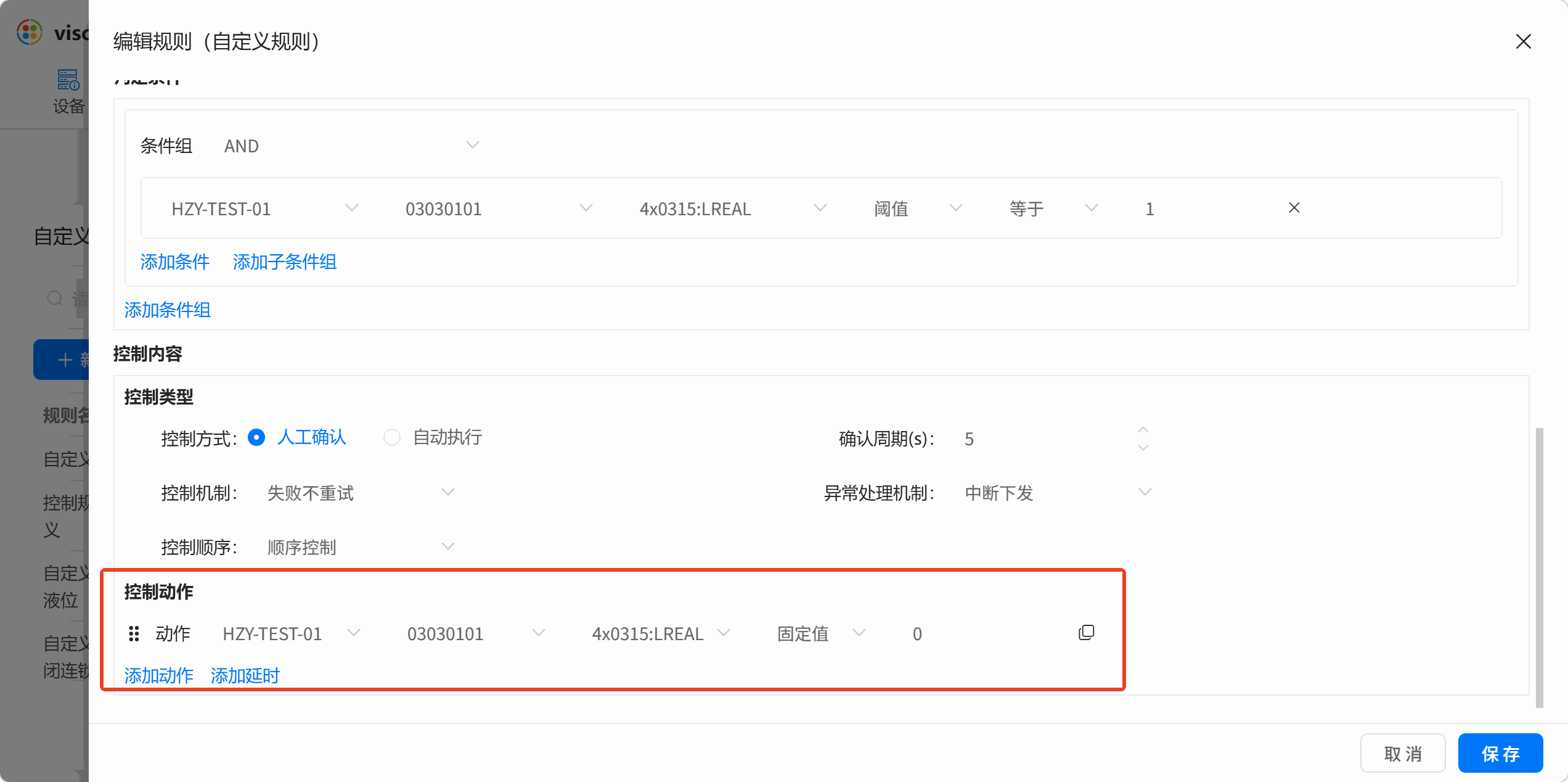

自定义规则配置 — 控制动作 图 17 自定义规则配置 — 控制动作

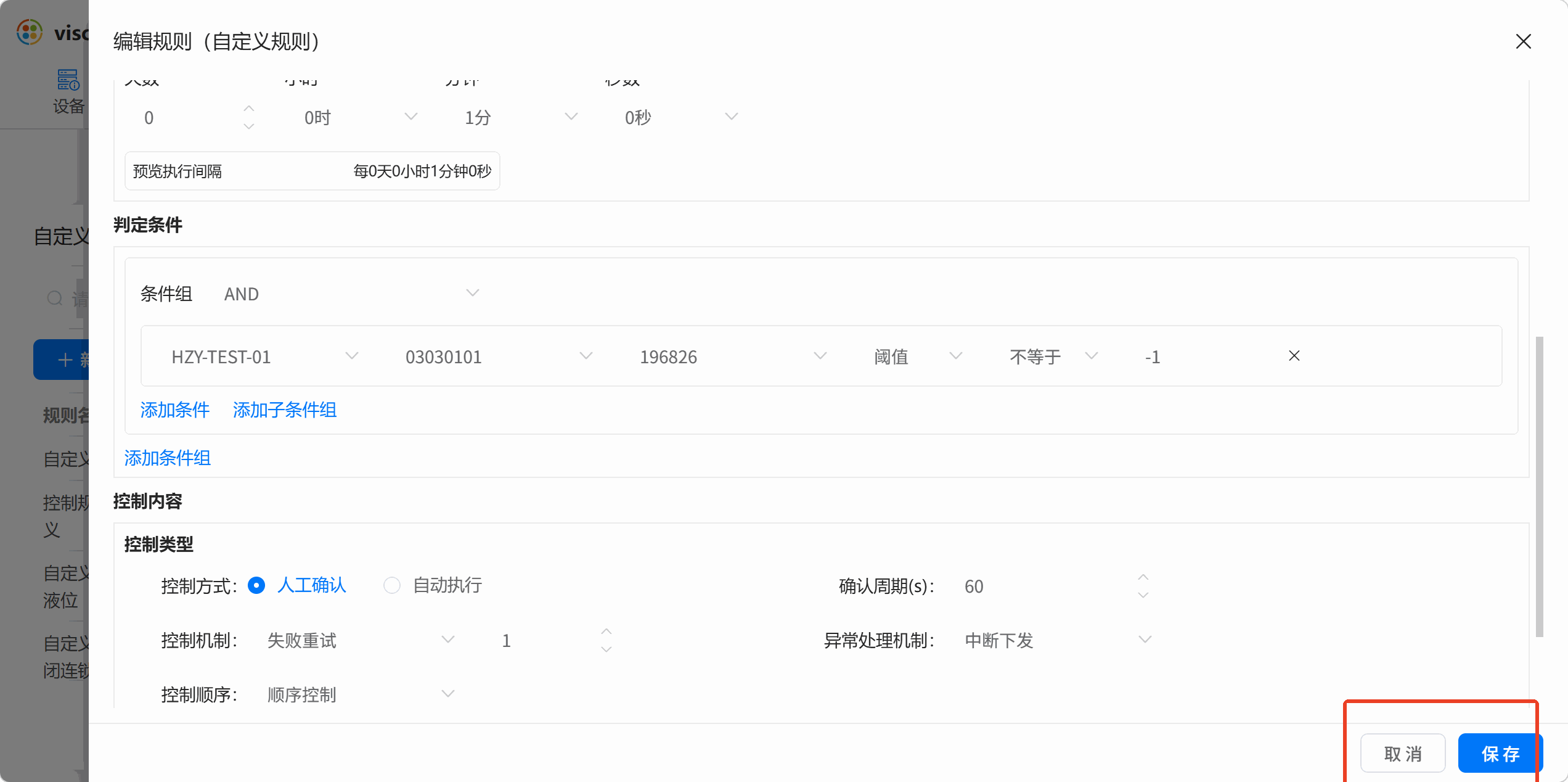

保存后，规则将显示在 「自定义规则」 列表中（如图 18、图 19）。

自定义规则列表 图 18 自定义规则列表

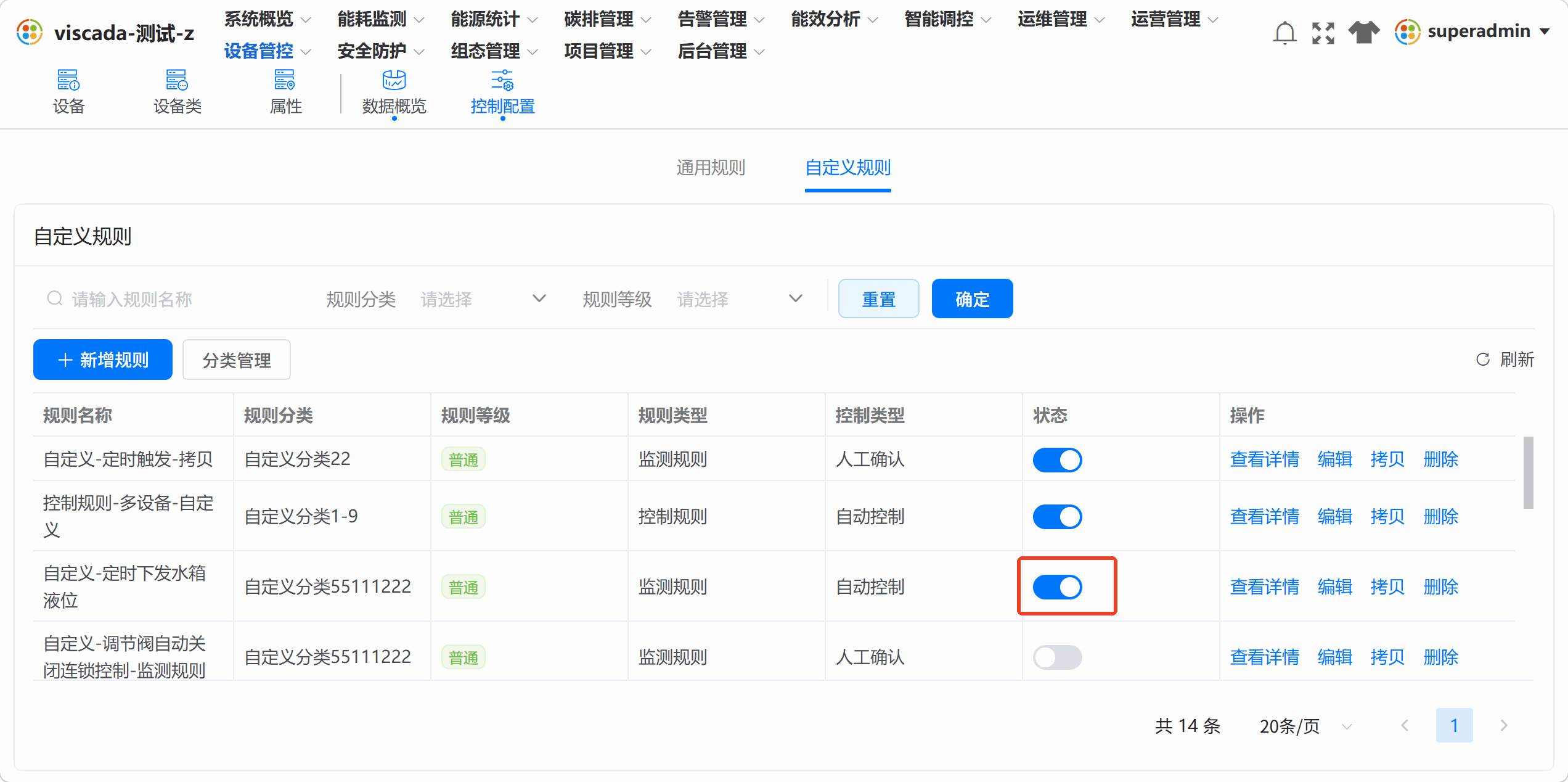

自定义规则启用状态 图 19 自定义规则启用状态

5 补充操作

5.1 规则拷贝

基于已有规则快速创建新规则：

在通用规则或自定义规则列表中选中目标规则。
点击 「拷贝」。
系统自动复制原规则配置。
在弹窗中修改规则名称等唯一标识。
点击 「保存」 完成新规则创建。

5.2 控制结果查看

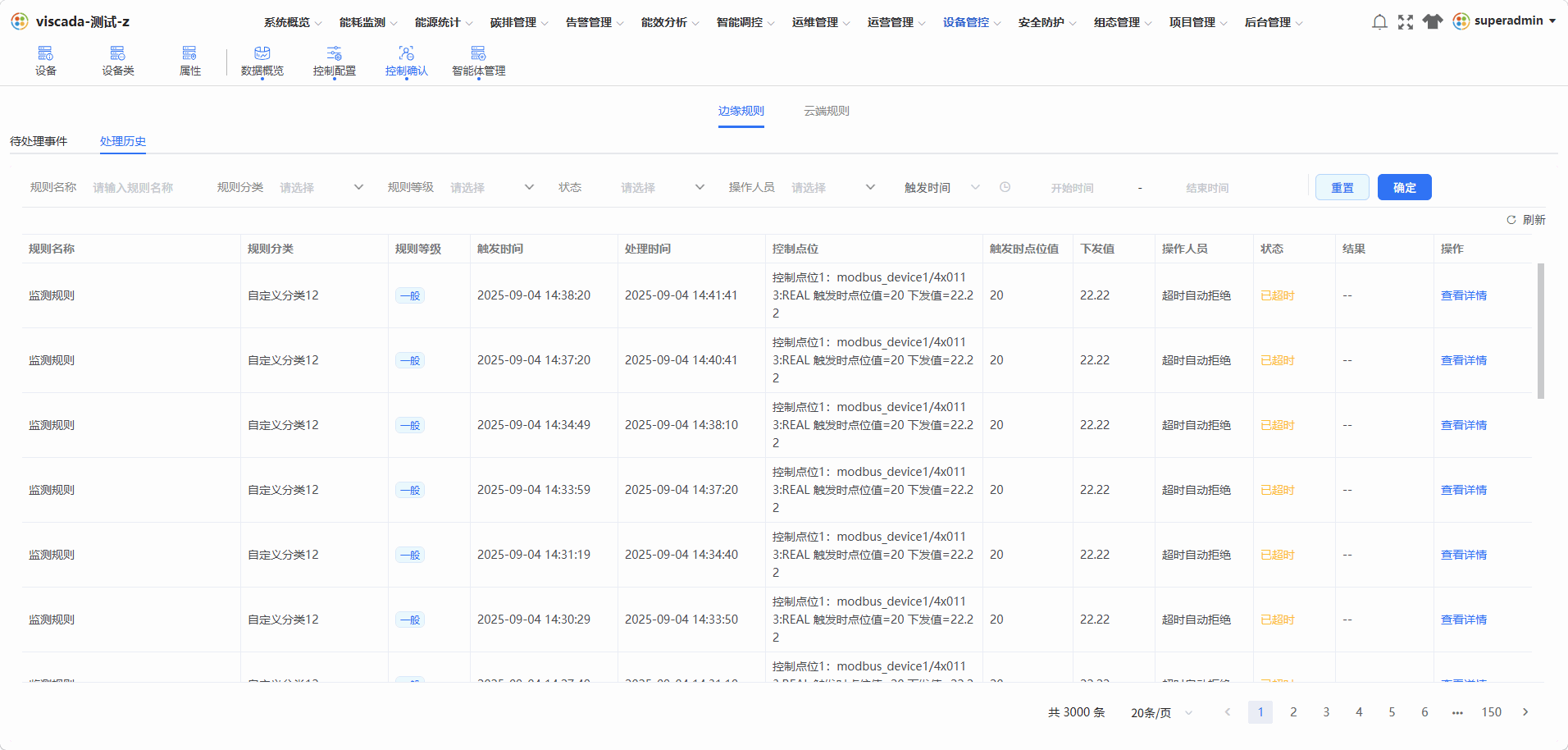

规则执行完成后，可在系统中查看执行反馈（如图 20），主要信息包括：

规则名称
动作数量
成功数量
失败数量

报告文件命名规则：控制时间-设备名称-点位名称-控制值-控制结果

控制结果查看 图 20 控制结果查看

6 校验要求

规则配置完成后，按下表逐项核查：

规则已成功保存，可在对应列表中检索到
规则状态为 「已启用」
触发条件满足时，规则可正常触发
判定条件满足时，控制动作可正常执行
控制执行后，设备端点位值与预期一致
如配置失败重试，重试记录可在执行结果中查看

7 注意事项

场景	注意点
规则命名	名称保持唯一，避免重复影响识别与检索
物模型确认	配置点位前，确认目标设备或设备类物模型已正确发布
跨设备点位	自定义规则选择多设备时，确认所需点位在所有目标设备中均存在
定时触发核对	配置完成后核对系统显示的「下次执行时间」是否符合预期
上线前验证	控制规则上线前，建议先在测试环境验证触发、判定与动作执行
关键控制动作	建议优先配置失败提示、异常处理和重试机制

8 常见问题

现象	可能原因	处理建议
规则未触发	取数周期过短或点位无变化	拉长取数周期，或检查点位数据是否正常上报
触发后动作未执行	判定条件未满足	在执行日志中核对判定条件的实际值
控制下发失败	点位不可写或通信异常	检查点位配置与设备通信状态
自定义规则部分设备未响应	所选点位在该设备上不存在	按 4.2 与通用规则的差异项重新核对点位

9 文件属性声明

本 SOP 不替代现场安全管理制度、设备运行规范、信息安全要求及适用的法律法规、行业标准和内部管理制度。如本文件内容与系统最新版本、官方文档或现行管理要求不一致，应以后者为准。未经书面授权，任何单位或个人不得擅自复制、传播、修改或用于商业用途。
