面向用户: 实施工程师 / 项目经理 版本: v1.0 编制日期: 2026-03-12 适用范围: 已存在通过 Modbus(或其他协议)采集全量点位的设备,需按 MQTT 主题拆分为多设备类的场景

本手册规范”全量点位设备”经 Modbus 等协议采集全量数据后,按 MQTT 主题拆分为多个设备类采集的配置流程。按本手册操作完成后,读者可以正确配置 MQTT Consumer 输入、创建新设备类属性,并确保拆分前后的属性命名与属性标识一致,便于数据追溯与系统对接。

1 术语与前提

1.1 术语说明

术语说明
全量点位设备原设备,通过 Modbus 或其他协议采集全量数据的设备
标准化名称按统一规则命名的设备/点位名称,对应数仓字段
属性标识采集数据匹配用字段,与标准化名称一一对应
MQTT ConsumerTelegraf 中订阅 MQTT 主题并解析为指标的输入插件

1.2 前提条件

  • 设备已按”标准化名称”完成统一命名
  • 全量点位设备的配置中,标准化名称与属性标识已建立并保持一一对应关系

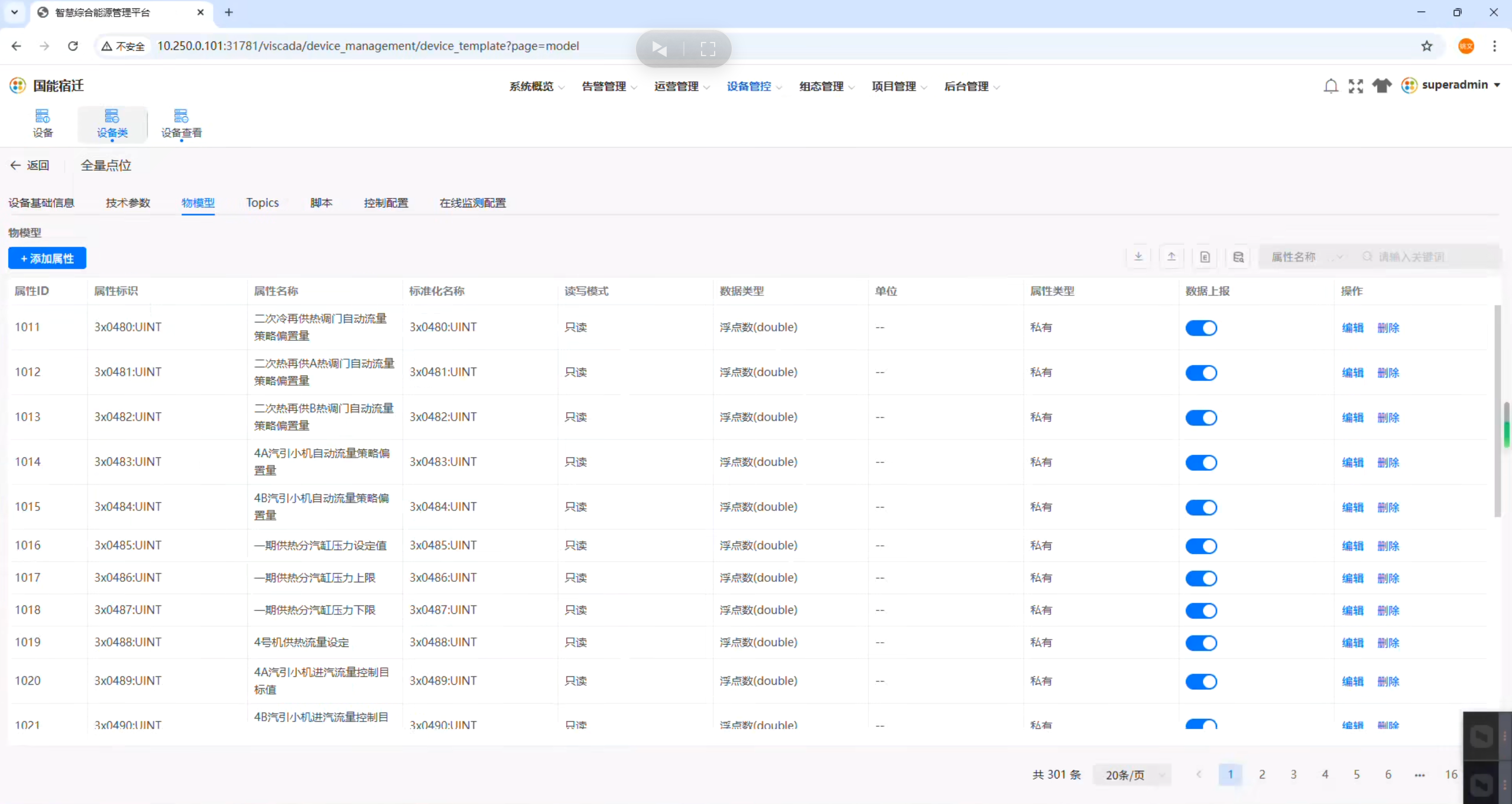

全量点位设备属性配置示意 图 1 全量点位设备属性配置示意

2 整体配置流程

拆分配置按以下四步顺序执行。

图 2 MQTT 主题拆分配置四步流程

步骤操作目标对应章节
1. 确认拆分目标明确设备类数量与 MQTT 主题3.1 确认拆分目标与主题
2. 新增 MQTT Consumer新增 Telegraf 输入配置3.2 新增 MQTT Consumer 输入配置
3. 配置新设备类属性属性标识与标准化名称一致3.3 配置新设备类属性
4. 校验与发布下发配置并验证数据3.4 校验与发布

3 操作步骤

3.1 确认拆分目标与主题

  1. 明确全量点位设备(如 dmRbqn03dV)当前通过 Modbus 采集全量数据。

  2. 确定拆分出的新设备类数量及各自对应的 MQTT 主题,例如 conn/device/25003/dmRbqn03dV/# 或更细粒度主题。

  3. 记录以下信息,供后续配置使用:

    信息项示例说明
    设备类 ID—新设备类唯一标识
    主题列表conn/device/25003/dmRbqn03dV/#MQTT 订阅主题
    租户变量${TENANT_ID}租户标识
    模板变量${TEMPLATE_NAME}模板名称
    设备类型${DEVICE_TYPE}设备类型标识
    设备标识—原设备标识

3.2 新增 MQTT Consumer 输入配置

在对应采集配置中新增一段 [[inputs.mqtt_consumer]],按实际环境填写变量与主题。

配置模板:

[[inputs.mqtt_consumer]]
    name_override = "${TEMPLATE_NAME}${DEVICE_TYPE}"
    alias = "${TEMPLATE_NAME}@input.mqtt_data"
    servers = ["${EMQX_BROKER_SERVER}"]
    topics = [
        "conn/device/25003/dmRbqn03dV/#"
    ]
    client_id = "{\"userId\":${EMQX_BROKER_USER_ID},\"telegraf\":\"${TENANT_ID}@${TEMPLATE_NAME}${DEVICE_TYPE}@input\"}"
    username = "${EMQX_BROKER_USERNAME}"
    password = "${EMQX_BROKER_PASSWORD}"
    persistent_session = false
    data_format = "json"
    json_query = "fields"
    json_string_fields = ["*"]

💡 topics 字段为拆分核心配置,按本次拆分的目标主题填写;其余变量通过环境变量注入,通常无需修改。

3.3 配置新设备类属性

  1. 在平台中为本次拆分出的新设备类创建或选择对应设备类。
  2. 按属性配置规则设置属性标识并保存。

⚠️ 属性配置核心规则

新设备类的属性标识 = 全量点位设备的标准化名称,必须完全一致,不得改名、翻译或缩写。

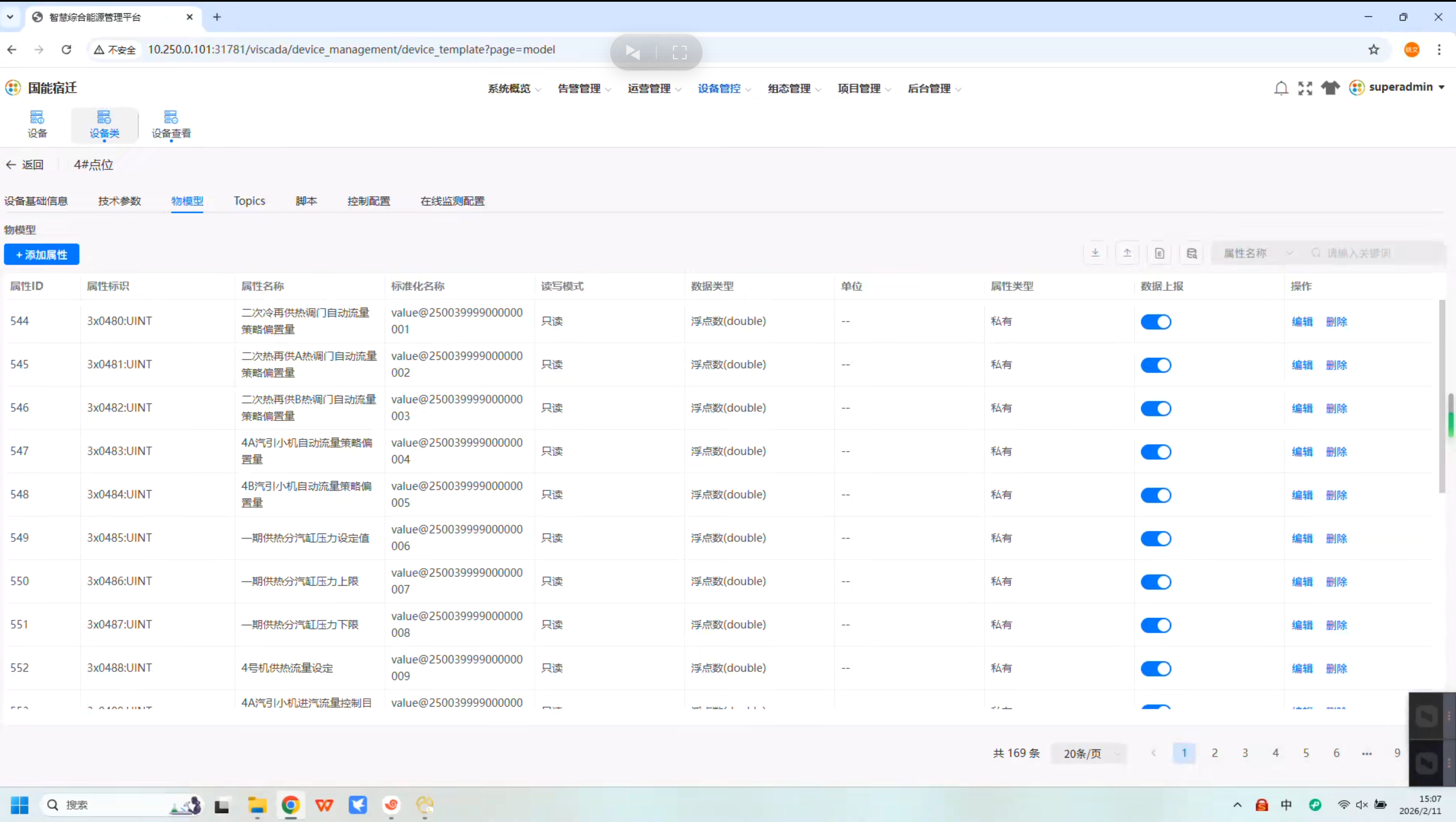

新设备类属性配置示意 图 3 新设备类属性配置示意

3.4 校验与发布

按以下顺序执行校验、下发与验证:

子步骤操作检查要点
1. 配置校验检查 TOML 文件topics 主题无误;变量名拼写正确;转义字符完整
2. 下发配置通过**「配置下发」**使新 mqtt_consumer 生效详见 viSCADA 数据对接配置手册 · 2 配置下发
3. 数据验证查看**「设备历史数据」**或 connector 日志新设备类有数据上报;属性标识与标准化名称一致

⚠️ 若数据验证未见新设备类数据上报,优先排查 MQTT 主题匹配、属性标识大小写与标准化名称是否完全一致。

4 常见问题

现象可能原因处理建议
新设备类无数据上报MQTT 主题未匹配检查 topics 通配符与实际上报主题是否一致
数据上报但属性值为空属性标识与标准化名称不一致按 3.3 配置新设备类属性 的核心规则核对
日志报 MQTT 连接失败servers 或认证变量未正确注入检查环境变量 ${EMQX_BROKER_SERVER} 等是否生效
部分主题可接收、部分不可client_id 冲突确认同一 client_id 未被多个 Consumer 占用
