viSCADA 设备类操作手册

面向用户: 实施工程师 / 项目经理 版本: v1.1

设备类（Device Class）是 viSCADA 中对同一类型设备进行统一建模、参数配置与通讯管理的基础单元，通过设备类的定义可对相同类型的设备进行批量化、标准化管理。本手册介绍设备类的列表查看、增删改查与详情配置（物模型 / Topics / 脚本 / 控制配置 / 在线监测配置）。

1 整体流程

图 1 设备类操作整体流程

步骤操作目标对应章节
1登录平台并进入设备类列表第2章
2新增 / 编辑 / 复制 / 删除设备类第3章 / 第4章 / 第5章 / 第6章
3在详情页配置物模型、Topics、脚本等第7章
4排查上报或控制异常第8章

2 设备类列表

在浏览器地址栏访问 viSCADA 平台登录地址，填写 「用户名」 与 「密码」 后点击 「登录」 按钮进入平台首页。

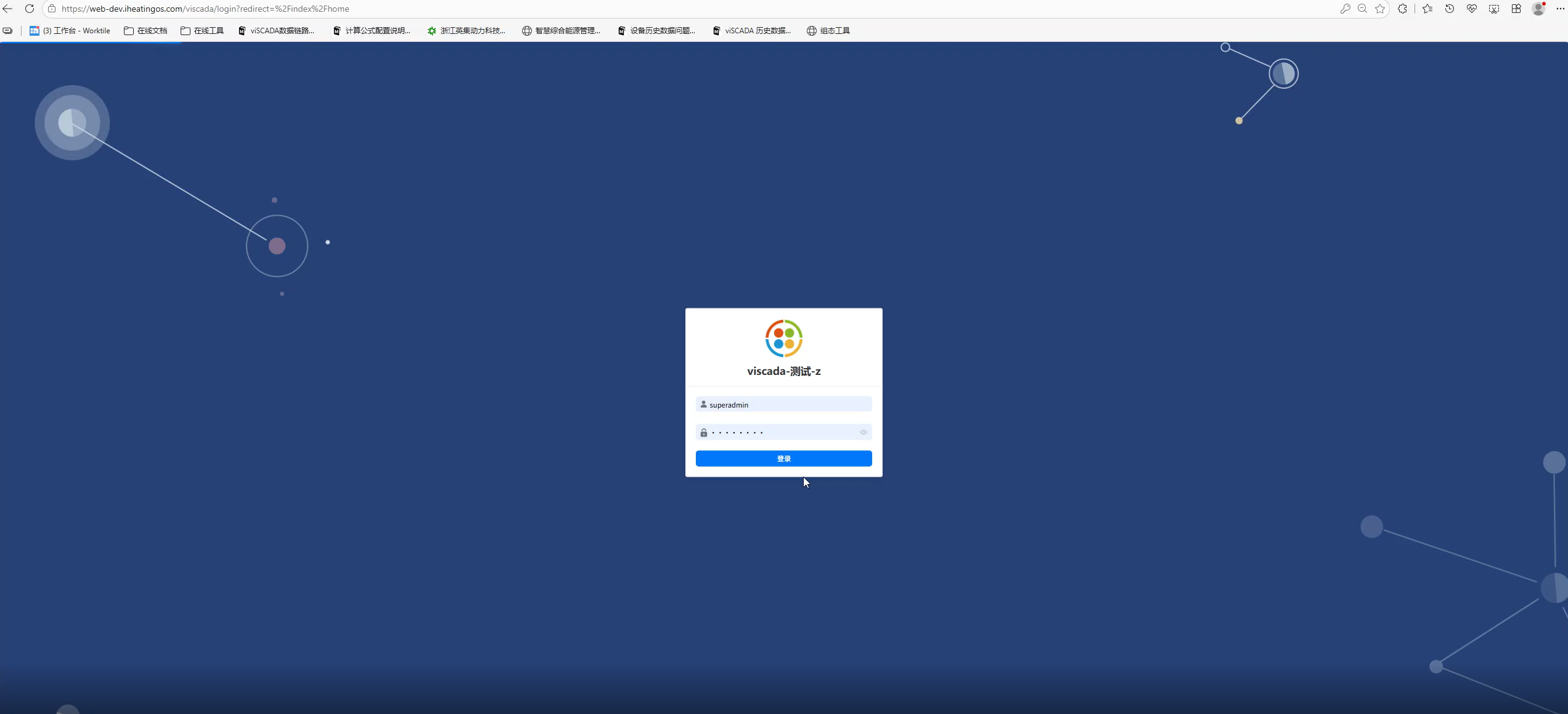

图 2 登录页

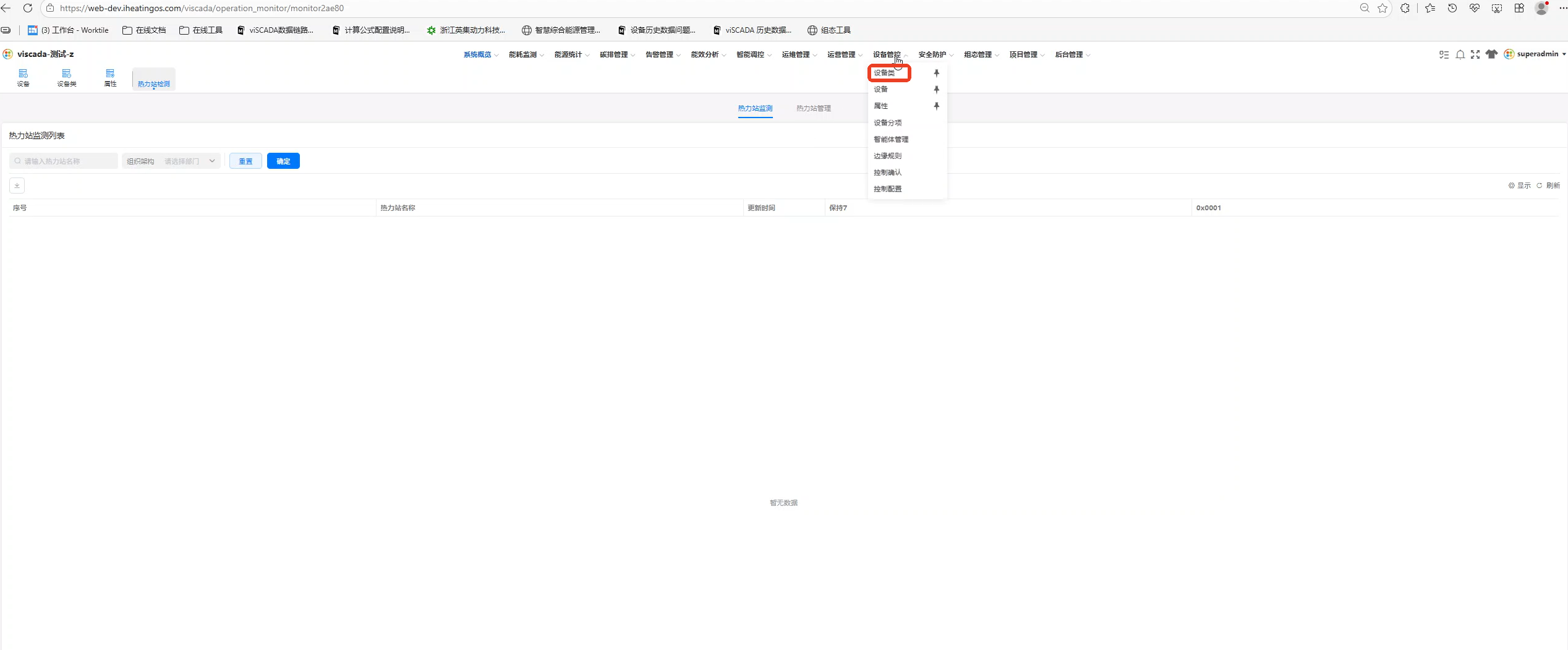

点击顶部菜单 「设备管控」，展开下拉子菜单。

图 3 设备管控菜单展开

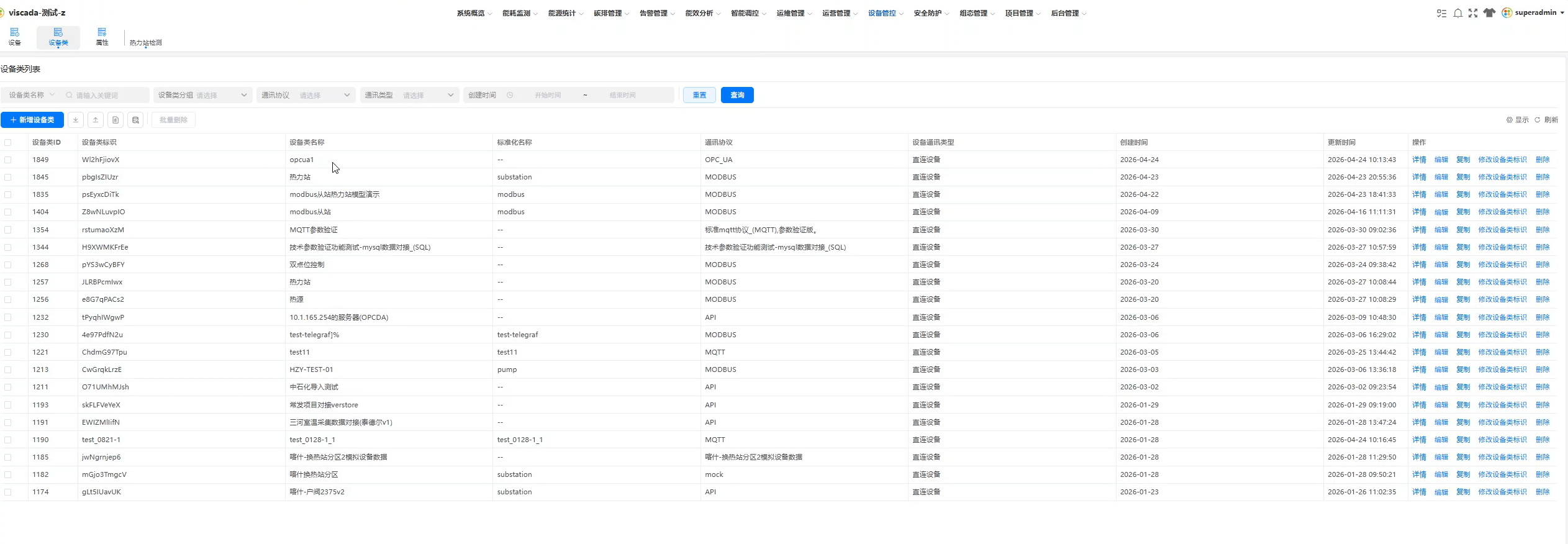

在子菜单中点击 「设备类」，进入设备类列表页，系统展示当前平台下已创建的所有设备类。

图 4 设备类列表

2.1 列表字段

字段说明示例
「设备类 ID」系统自动生成的唯一数字标识42
「设备类标识」系统自动生成的字符串标识，用于接口调用device_class_01
「设备类名称」用户自定义的设备类中文名称01热力站
「标准化名称」与上位平台对接时使用的模型名称substation
「通讯协议」设备使用的通讯协议MODBUS / S7 / OPC UA 等
「设备通讯类型」设备与平台的连接方式直连设备 / 网关设备
「创建时间」 / 「更新时间」设备类的创建与最近一次修改时间2026-04-25 15:30

⚠️ 「标准化名称」 不填写时，采集的数据不会推送到 Kafka。

2.2 搜索过滤

在列表上方的搜索区填写关键词，或选择 「通讯协议」 / 「通讯类型」 等下拉过滤条件，系统自动筛选匹配的设备类。

2.3 行级操作

操作对应章节
「详情」§7 设备类详情配置
「编辑」第4章 编辑设备类
「复制」第5章 复制设备类
「修改设备类标识」点击后弹出对话框，输入新标识后保存
「删除」第6章 删除设备类

3 新增设备类

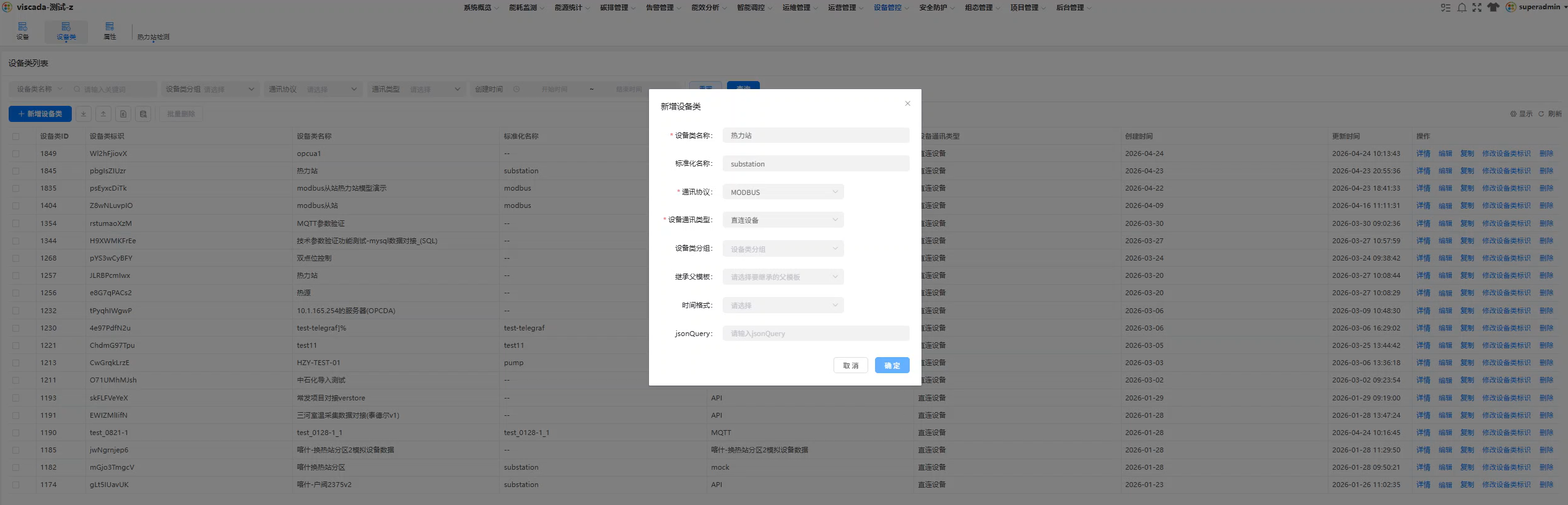

在设备类列表右上角点击 「新增」 按钮，弹出 「新增设备类」 对话框。

图 5 新增设备类弹窗

3.1 字段说明

字段是否必填示例说明
「设备类名称」是01热力站建议按”设备类型”或”厂商+型号”命名，便于后期管理
「上位平台的模型名称」否substation即 「标准化名称」，须与上位平台模型定义一致；不填则数据不推送 Kafka
「通讯协议」是MODBUS下拉选择，可选 MODBUS / S7 / OPC UA / MQTT / API 等
「设备通讯类型」是直连设备可选 「直连设备」 / 「网关设备」；「直连设备」 表示设备直接与采集平台建立通讯连接

3.2 操作步骤

  1. 填写 「设备类名称」 为 01热力站。
  2. 填写 「上位平台的模型名称」 为 substation。（不填则数据不推送 Kafka）
  3. 选择 「通讯协议」 下拉值为 MODBUS。
  4. 选择 「设备通讯类型」 为 直连设备。
  5. 点击 「保存」 按钮提交。系统自动生成 「设备类 ID」 与 「设备类标识」，列表中出现新建的设备类记录。

⚠️ 设备类创建后不建议修改 「通讯协议」，否则已配置的属性、Topics、脚本可能不兼容。

4 编辑设备类

在设备类列表中找到目标设备类，点击行内 「编辑」 按钮，弹出 「编辑设备类」 对话框。

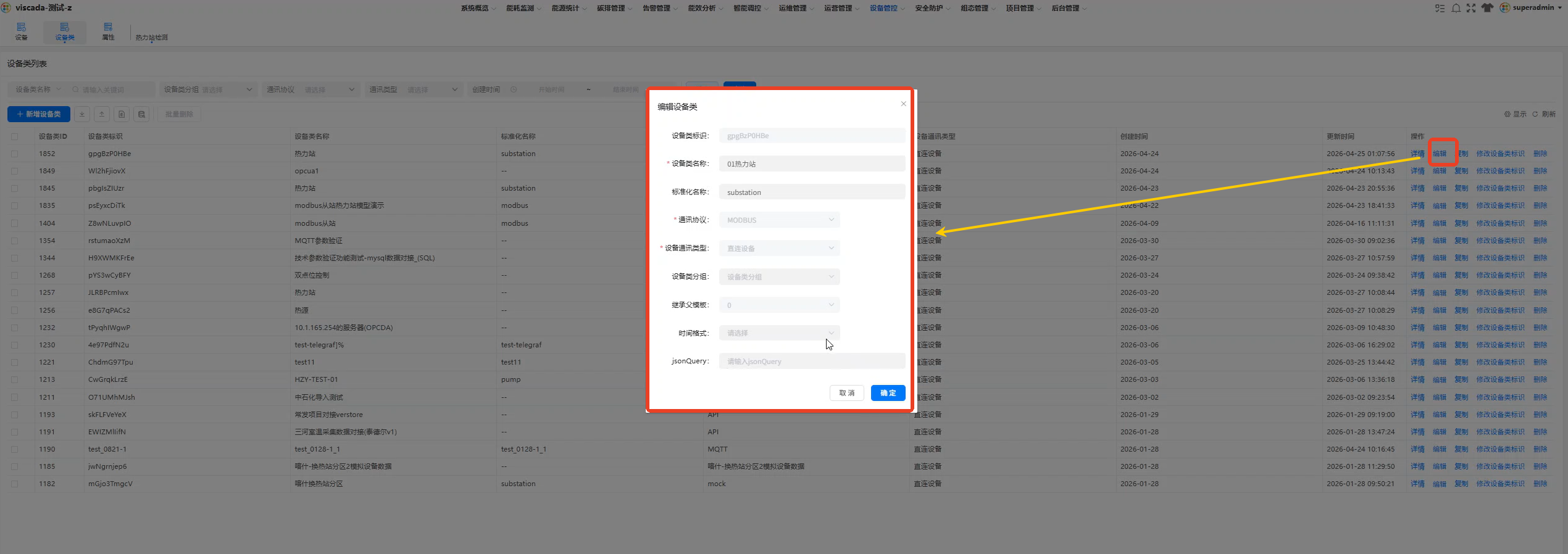

图 6 编辑设备类弹窗

4.1 可编辑字段

字段说明
「设备类名称」重命名设备类，便于识别
「标准化名称」修改与上位平台对接的模型名称；修改后须同步更新上位平台对接配置
「设备类分组」按业务场景对设备类归类（如 变电站 / 新能源 / 楼宇），默认为空
「时间格式」设备上报时间的解析格式，下拉可选 unix / unix_ms 等，默认为空
「jsonQuery」针对 JSON 格式报文的字段提取表达式，用于从复杂报文中提取关键属性，默认为空

4.2 操作步骤

  1. 按需修改 「设备类名称」 或 「标准化名称」。

  2. 如需设置 「设备类分组」，填写分组名称（如 变电站）。

  3. 如需修改 「时间格式」，点击该字段下拉箭头，在弹出的选项中选择对应格式。

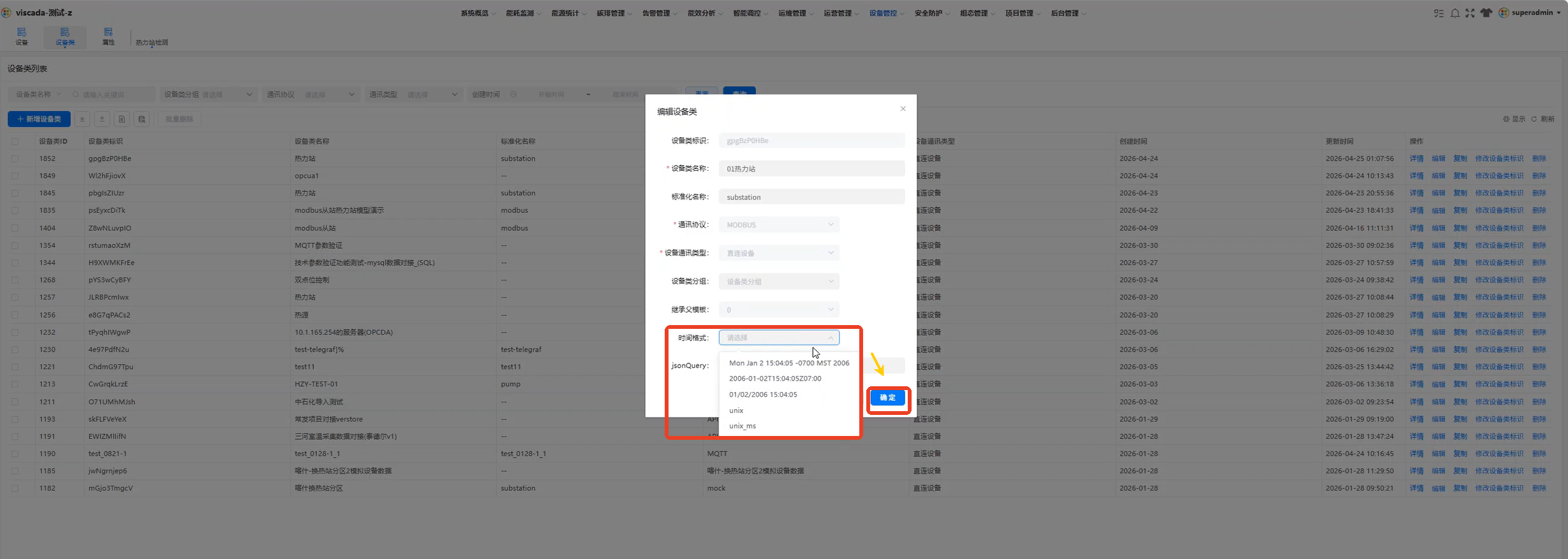

    图 7 时间格式下拉选择

  4. 点击 「保存」 按钮提交修改。系统自动更新 「更新时间」，列表中对应行的字段值同步刷新。

⚠️ 修改 「标准化名称」 后，须同步更新上位平台的对接配置，否则数据会丢失。

5 复制设备类

当需要创建一个与已有设备类结构类似的新设备类时，使用 「复制」 功能可快速继承原设备类的物模型、Topics、脚本等配置，避免重复配置。详细说明参见复制设备类操作示例 。

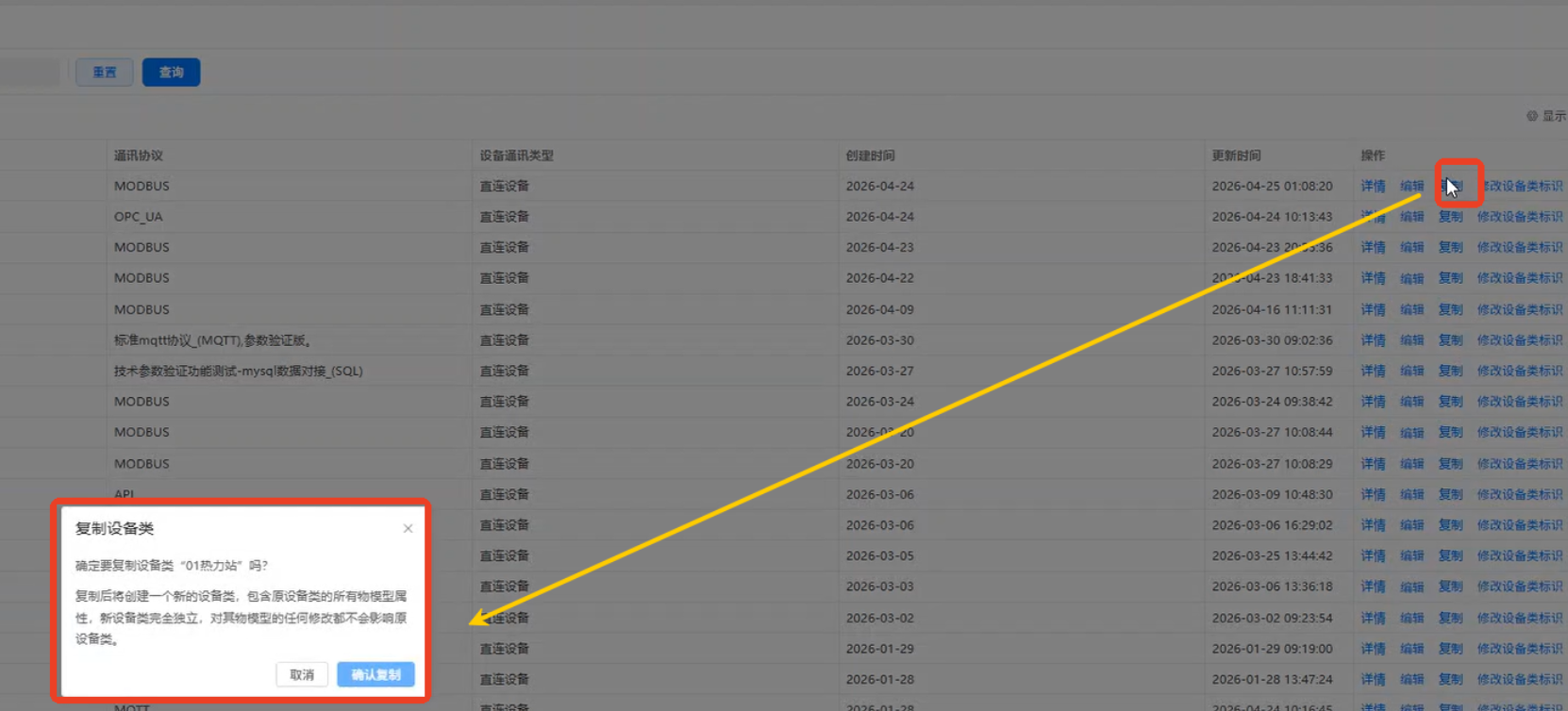

  1. 在设备类列表中找到作为模板的源设备类，点击行内 「复制」 按钮，弹出 「复制设备类」 确认对话框。

    图 8 复制确认对话框

  2. 在对话框中根据现场情况修改新设备类的 「设备类名称」 与 「标准化名称」。

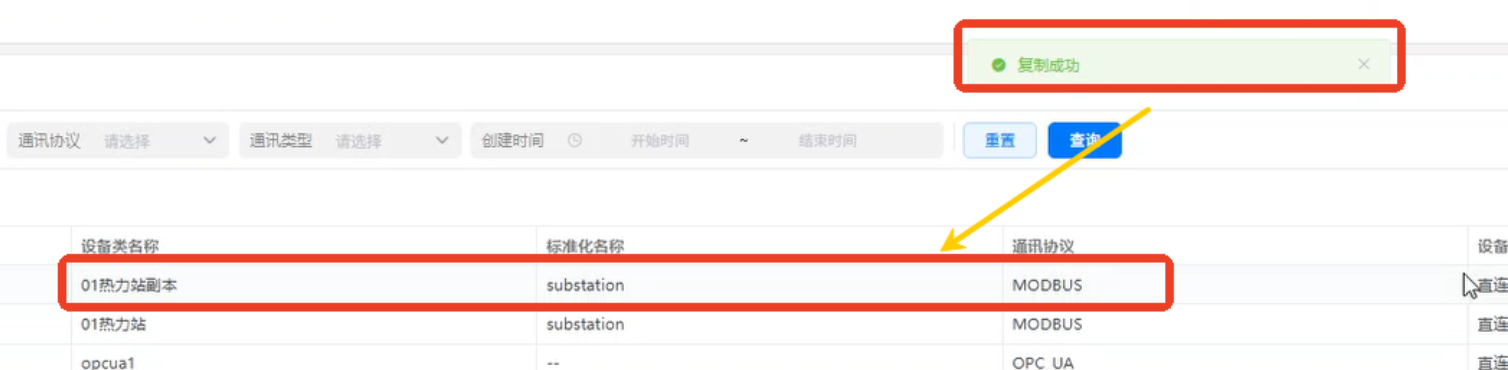

  3. 点击 「确认复制」 按钮提交。系统基于源设备类生成副本，自动复制物模型、Topics、脚本等配置，顶部出现 「复制成功」 提示，列表中出现以”<源名称>副本”为名的新行。

    图 9 复制成功列表

  4. 进入新设备类详情页，根据实际业务调整属性、通讯参数、控制配置等。

⚠️ 复制操作只继承配置，不会继承设备实例。复制完成后须逐项检查每个配置，确认与现场设备匹配。

6 删除设备类

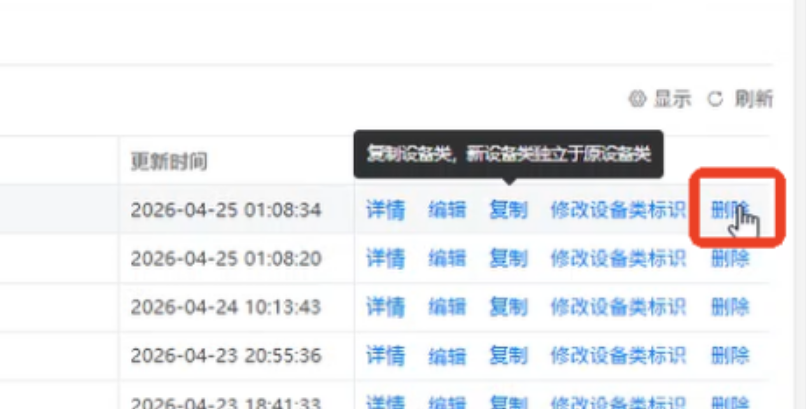

  1. 在设备类列表中找到目标设备类，点击行内 「删除」 按钮，弹出删除确认对话框。

    图 10 删除按钮

  2. 在确认对话框中点击 「确认」 按钮完成删除。列表中对应行消失。

⚠️ 删除前确认该设备类下无设备实例正在使用，否则相关设备将失联。

7 设备类详情配置

在设备类列表中找到目标设备类，点击行内 「详情」 按钮，进入该设备类的详情页。

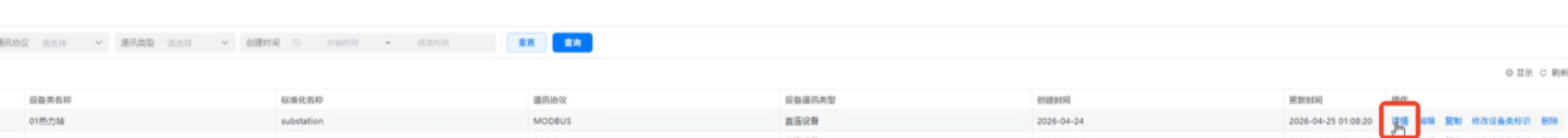

图 11 详情入口

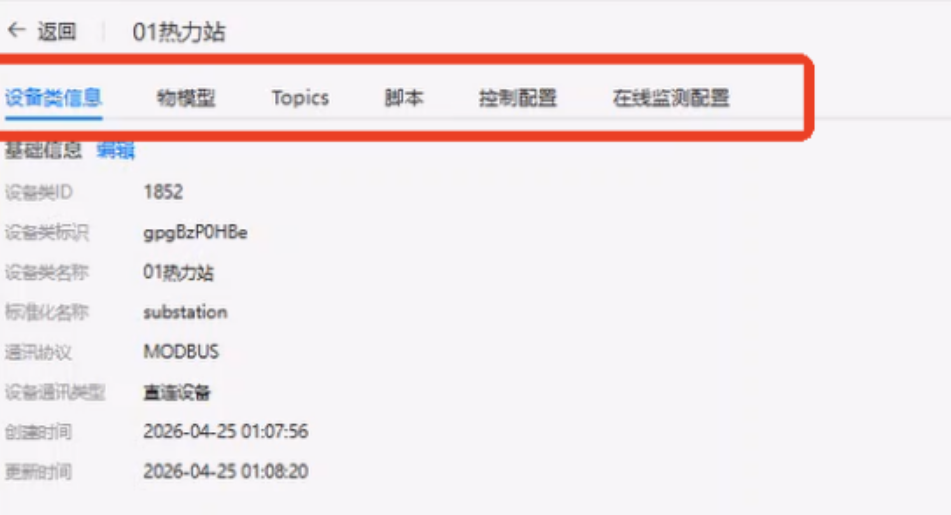

详情页顶部展示 「设备类信息」 / 「物模型」 / 「Topics」 / 「脚本」 / 「控制配置」 / 「在线监测配置」 六个页签。点击页签即可切换不同配置。

图 12 设备类详情配置入口

7.1 设备类信息

「设备类信息」 页签展示设备类的基础信息，部分字段由系统自动生成，不可修改。

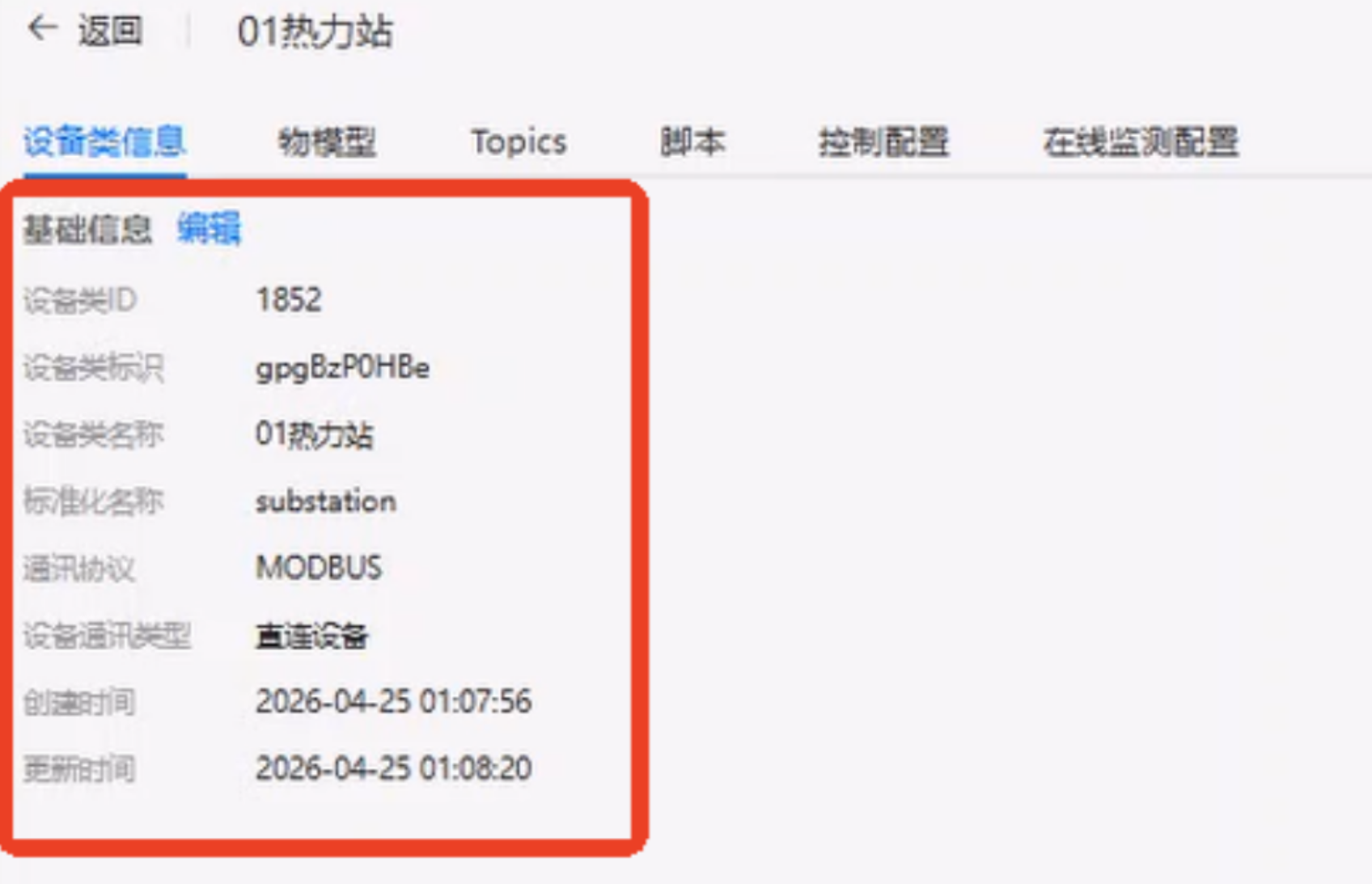

图 13 设备类信息页签

如需修改 「设备类名称」 / 「标准化名称」 等可编辑字段，点击 「基础信息」 区域右侧的 「编辑」 链接，操作方式与 第4章 编辑设备类 相同。

7.1.1 技术参数

技术参数用于配置设备与平台之间通讯相关的连接参数。配置位置因协议而异：

协议配置位置原因
MODBUS / S7 / OPC UA设备实例的技术参数连接参数（IP、端口、Slave ID 等）与具体设备绑定
MQTT / HTTP 等设备类的技术参数公共参数可统一配置，所有隶属该设备类的设备实例继承

MODBUS 设备类的技术参数配置面板示例如下：

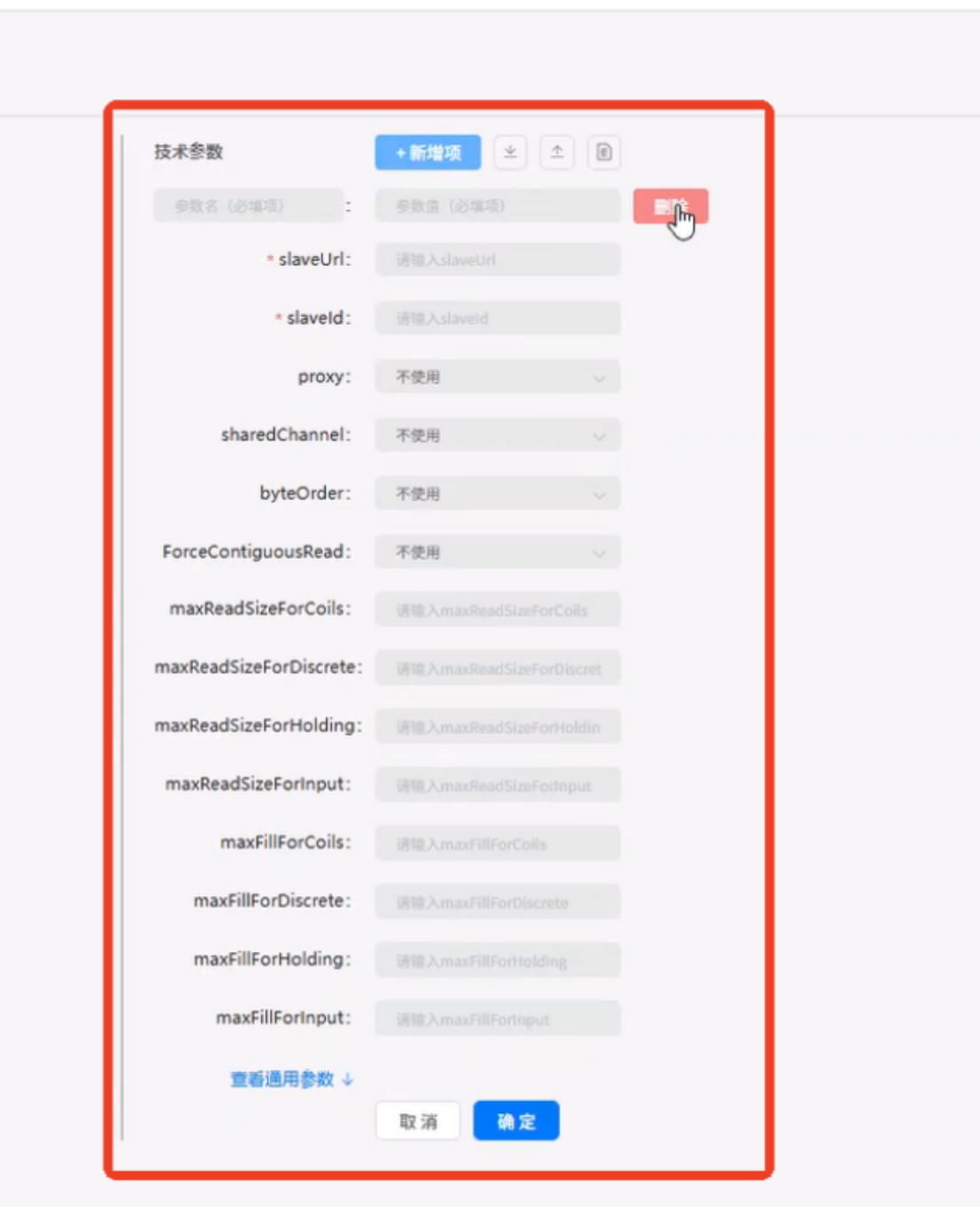

图 14 技术参数配置面板

常见技术参数：

协议常用参数
MODBUS TCPslaveUrl（IP + 端口）、slaveId、proxy、sharedChannel、byteOrder、maxReadSizeForCoils 等
S7IP 地址、Rack、Slot、PLC 型号
OPC UA端点 URL、安全策略、用户名 / 密码、证书
MQTTBroker 地址、端口、Client ID、用户名 / 密码、QoS

操作步骤：

  1. 在设备实例（MODBUS / S7 / OPC UA）或设备类（MQTT / HTTP）详情页打开技术参数面板。
  2. 点击 「+ 新增项」 按钮逐条添加参数，或点击 ⬆ 「导入」 按钮批量导入 YAML 文件。
  3. 按下表填写各字段值。
  4. 点击 「确定」 按钮提交配置，弹出 「保存成功」 提示。

7.2 物模型

「物模型」 是设备类的数据抽象，用于描述设备具备的属性、事件和服务。viSCADA 物模型以属性为核心，列表包含 「属性标识」 / 「属性名称」 / 「标准化名称」 / 「单位标识」 / 「数据类型」 / 「读写模式」 / 「数据上报」 / 「操作」 等字段。

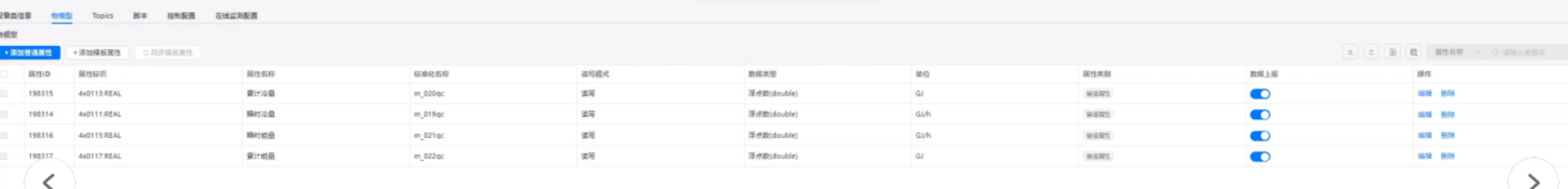

图 15 物模型属性列表

7.2.1 属性字段说明

字段说明示例
「属性标识」属性唯一标识，用于数据采集匹配字段4x0217:REAL
「属性名称」中文显示名称A 相电压
「标准化名称」上位平台对接时使用的统一命名，具体内容参考数仓字段文档 H1_RT2
「单位标识」数据单位V / A / kW / ℃ / %
「数据类型」常见类型整数 / 浮点数 / 布尔 / 字符 / 日期
「读写模式」只读 / 读写读写
「数据上报公式」对原始采集值进行换算，具体说明参考数据上报公式文档 value * 0.1

⚠️ 「属性标识」 一旦确定不建议修改，否则会影响历史数据查询与上位对接。 ⚠️ 仅 「读写模式」 为 读写 的属性可用于远程控制，只读 属性下发控制指令将无效。

7.2.2 添加现有属性

从已有的属性库中直接选择已创建过的属性，适合复用平台中已定义的通用属性（如 电压 / 电流 / 有功功率）。

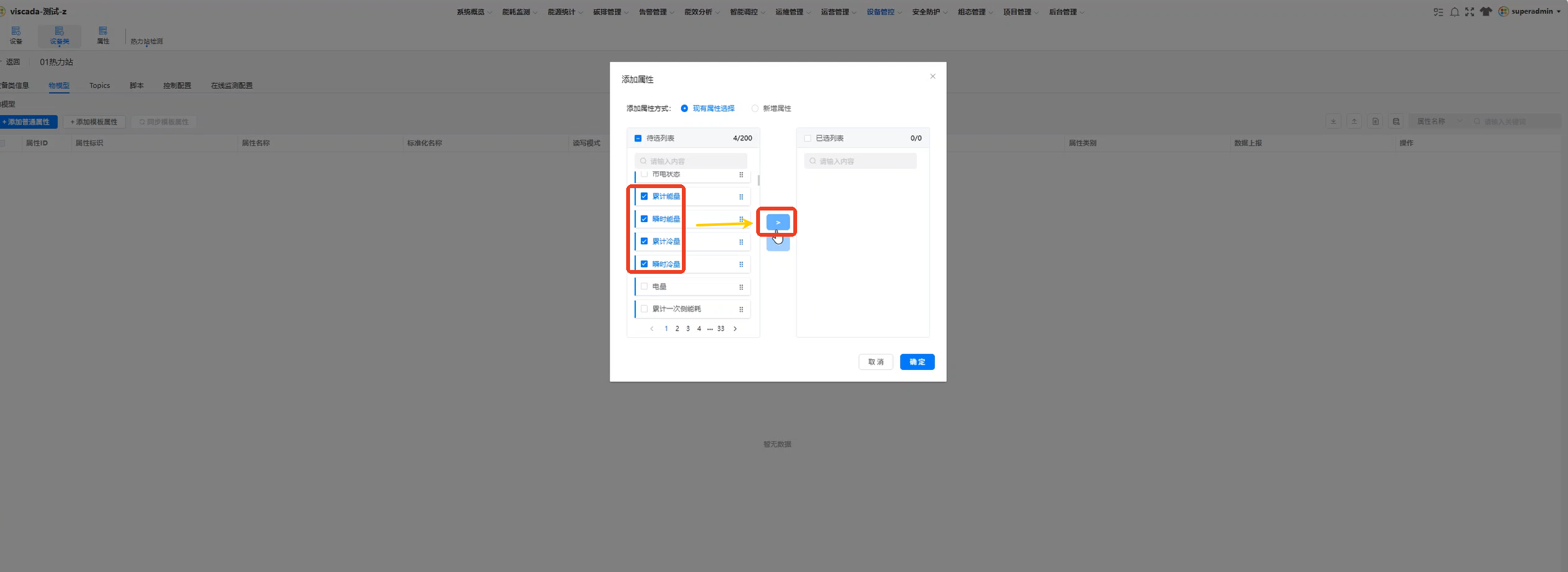

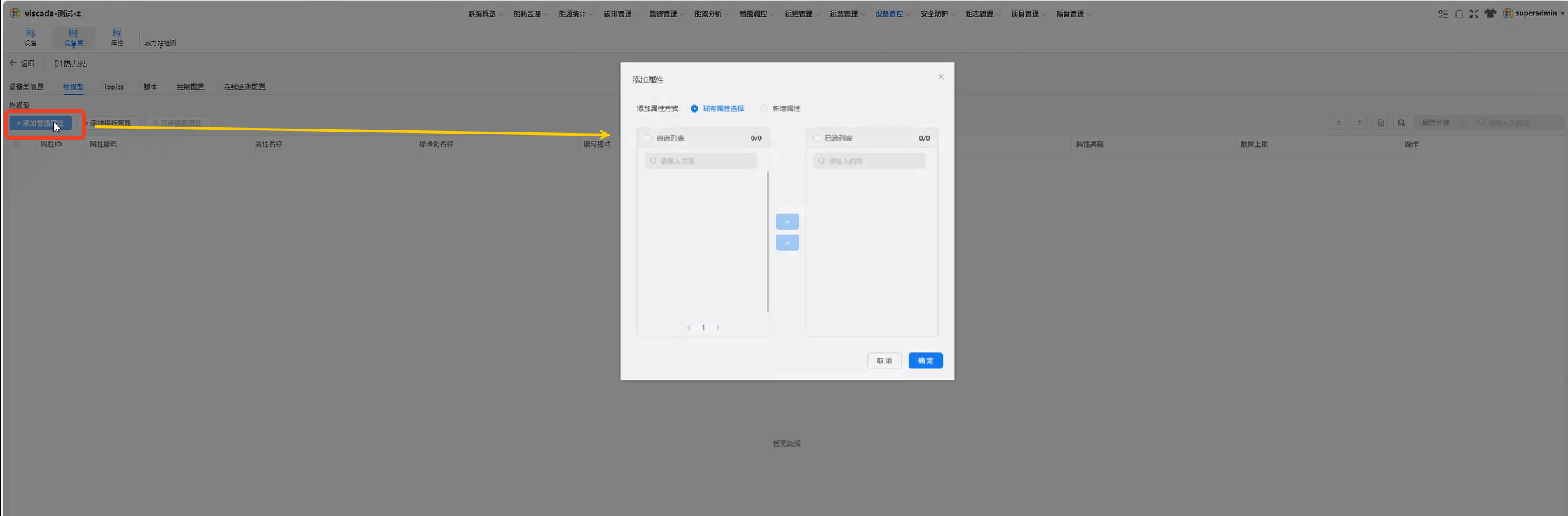

  1. 在 「物模型」 页签点击 「添加属性」 按钮，弹出 「添加属性」 对话框，默认停留在 「现有属性选择」 标签页。

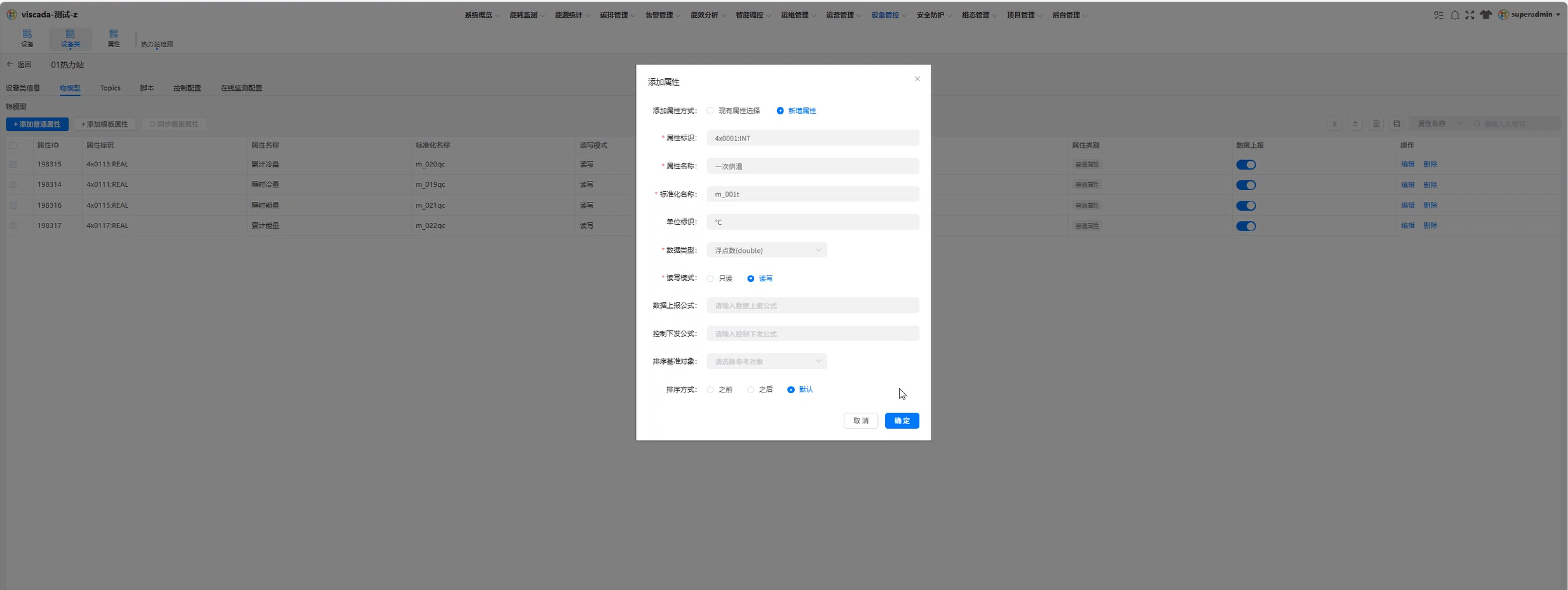

    图 16 添加属性弹窗

  2. 在左侧 「现有可选属性」 列表中点击属性右侧的 + 图标，将属性加入右侧 「已选择属性」 列表；支持多选与按名称搜索。

    图 17 选择现有属性

  3. 检查右侧 「已选择属性」 列表无误后，点击 「确认」 按钮提交。所选属性出现在物模型列表中。

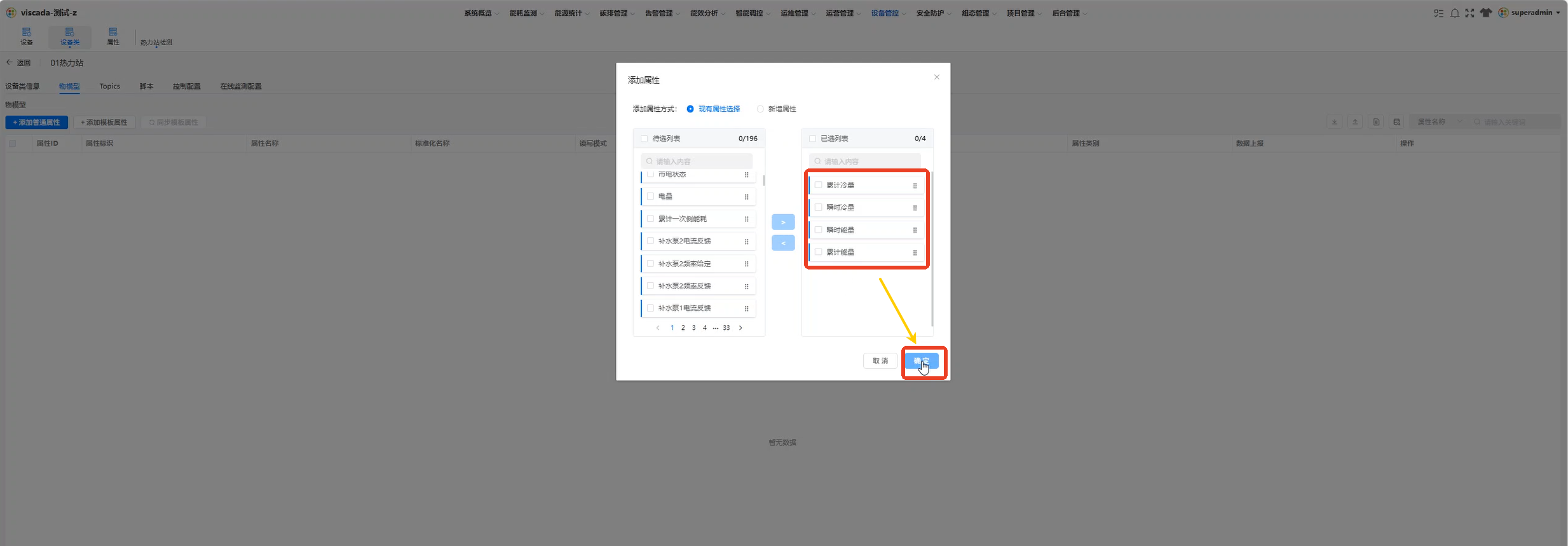

    图 18 现有属性选择完成

💡 优先使用现有属性，可保持平台属性标准化程度，方便跨设备类的数据统一分析。

7.2.3 新增属性

当系统现有属性库中没有匹配项时，可新建属性。

  1. 在 「物模型」 页签点击 「添加属性」 按钮，弹出 「添加属性」 对话框。

    新增属性

    图 19 新增属性入口

  2. 在对话框顶部切换到 「新增属性」 标签页。

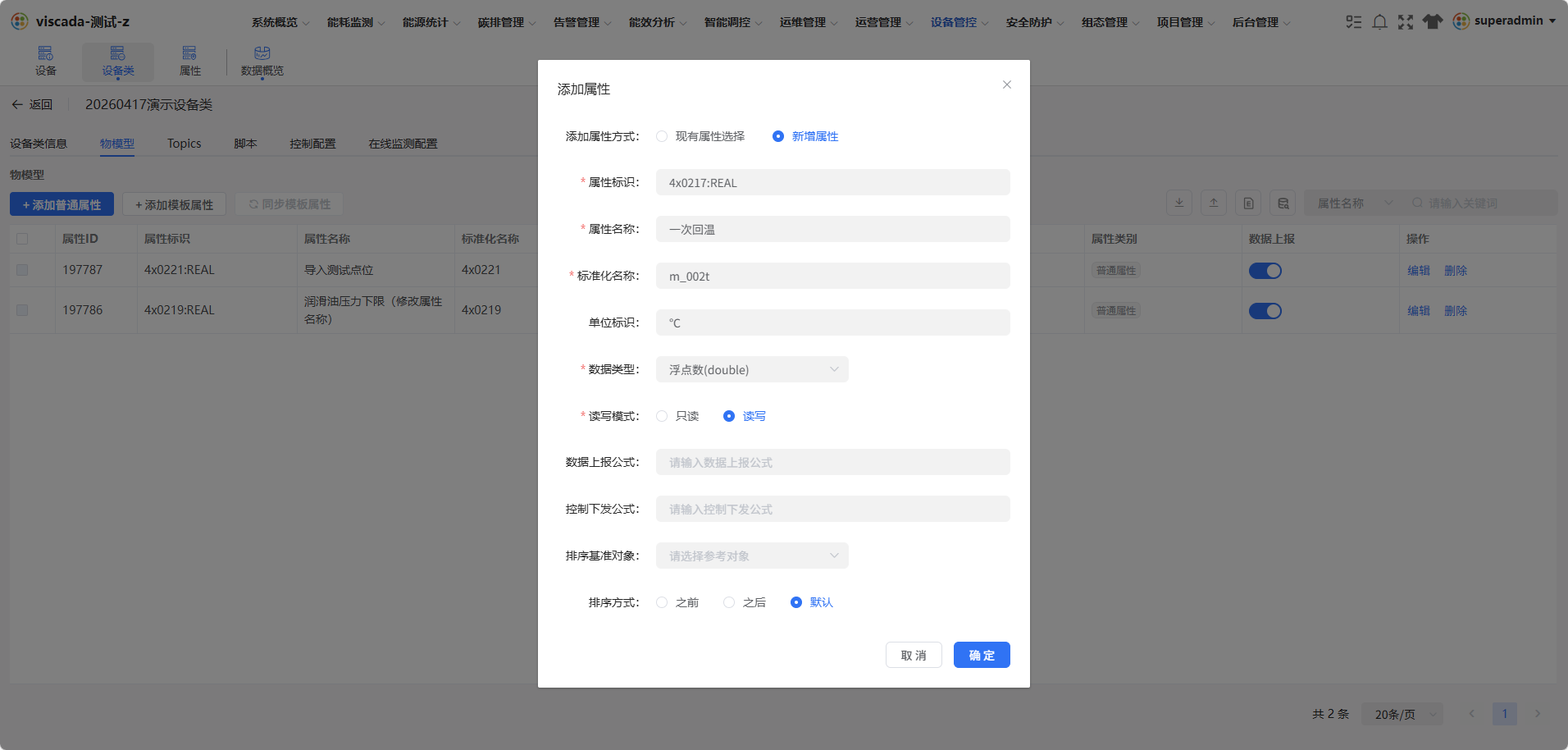

    图 20 新增属性表单

  3. 按下表填写 「新增属性」 表单各字段（字段含义参见 7.2.1 节）。

    字段是否必填示例
    「属性标识」是4x0227:REAL
    「属性名称」是一次回温
    「标准化名称」否H1_RT2
    「单位标识」否℃
    「数据类型」是浮点数(double)
    「读写模式」是读写
    「数据上报公式」否value * 0.1
    「精度方式」否默认

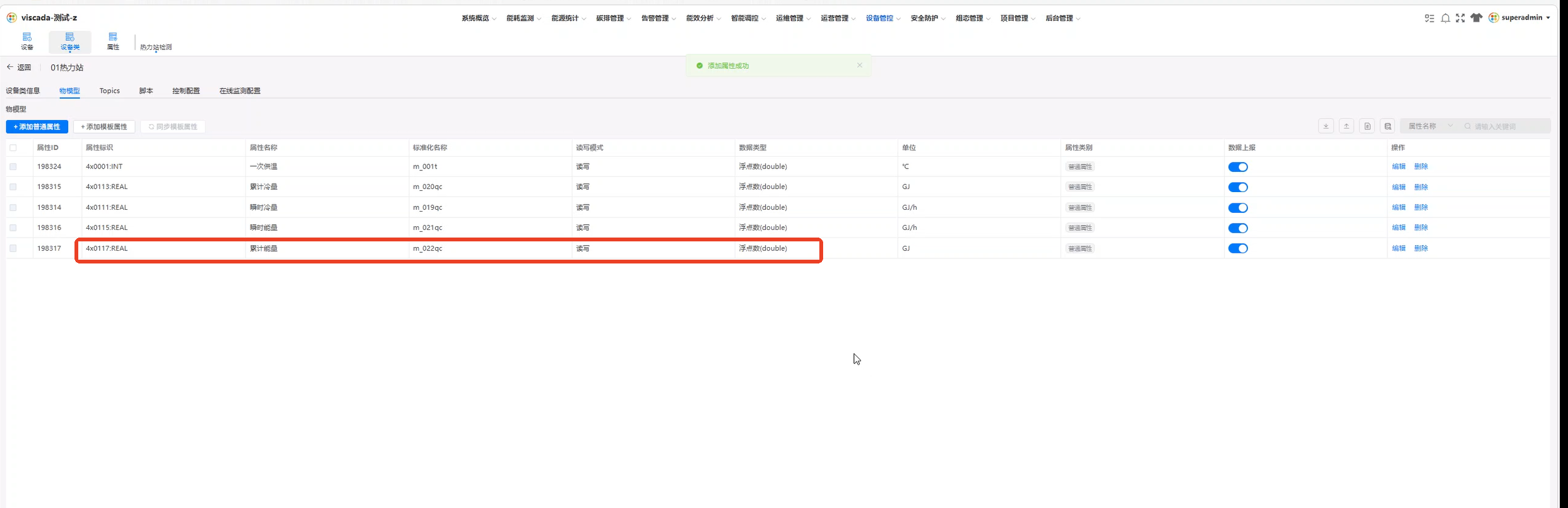

  4. 点击 「确定」 按钮完成新增。物模型列表中出现新增的属性行。

    图 21 新增属性成功

7.2.4 数据上报开关

物模型列表 「数据上报」 列展示一个开关，用于控制该属性的数据是否推送至 Kafka：

  • 「启动」（开关蓝色）：将该属性的数据上报至 Kafka。
  • 「禁止」（开关灰色）：不将该属性的数据上报至 Kafka。

点击开关即可切换状态，系统立即生效，无需点击保存。

7.3 Topics

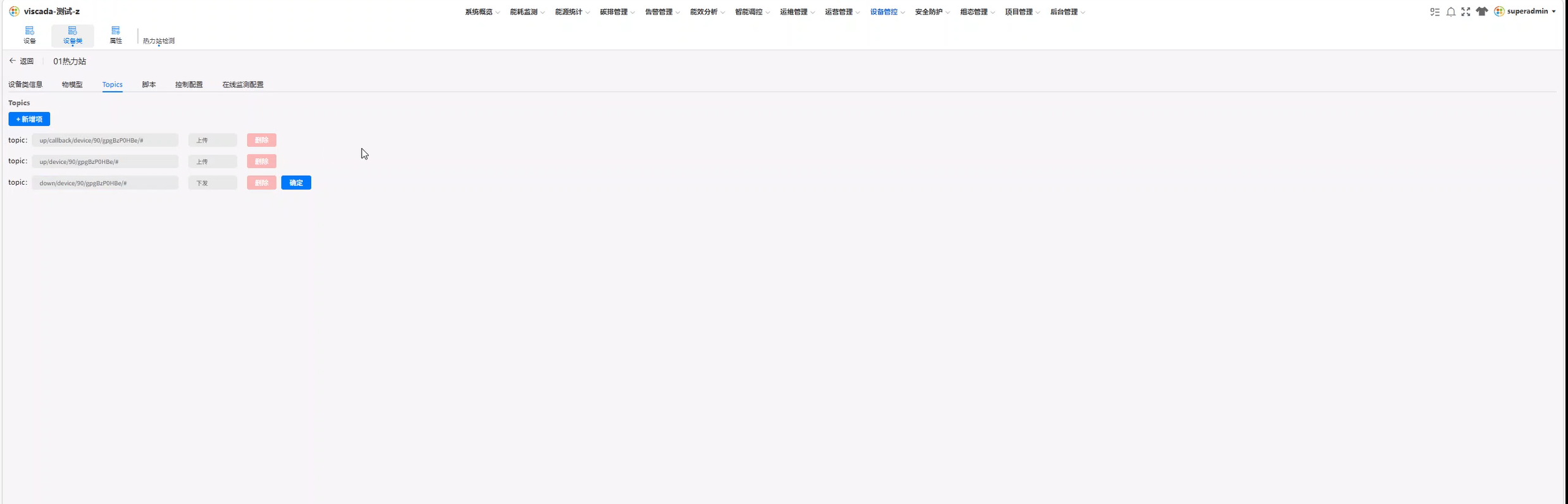

「Topics」 用于定义设备消息上下行通道，通常用于 MQTT 等基于主题的消息总线协议。设备类创建后系统自动生成相应 Topic，无需手动新建。

图 22 Topics 列表

如需调整 Topic 名称或方向，点击行内 「编辑」 按钮修改后保存。

7.4 脚本

脚本用于处理非标准报文（如 JSON），实现设备原始数据与平台物模型属性之间的自定义映射、转换与校验。

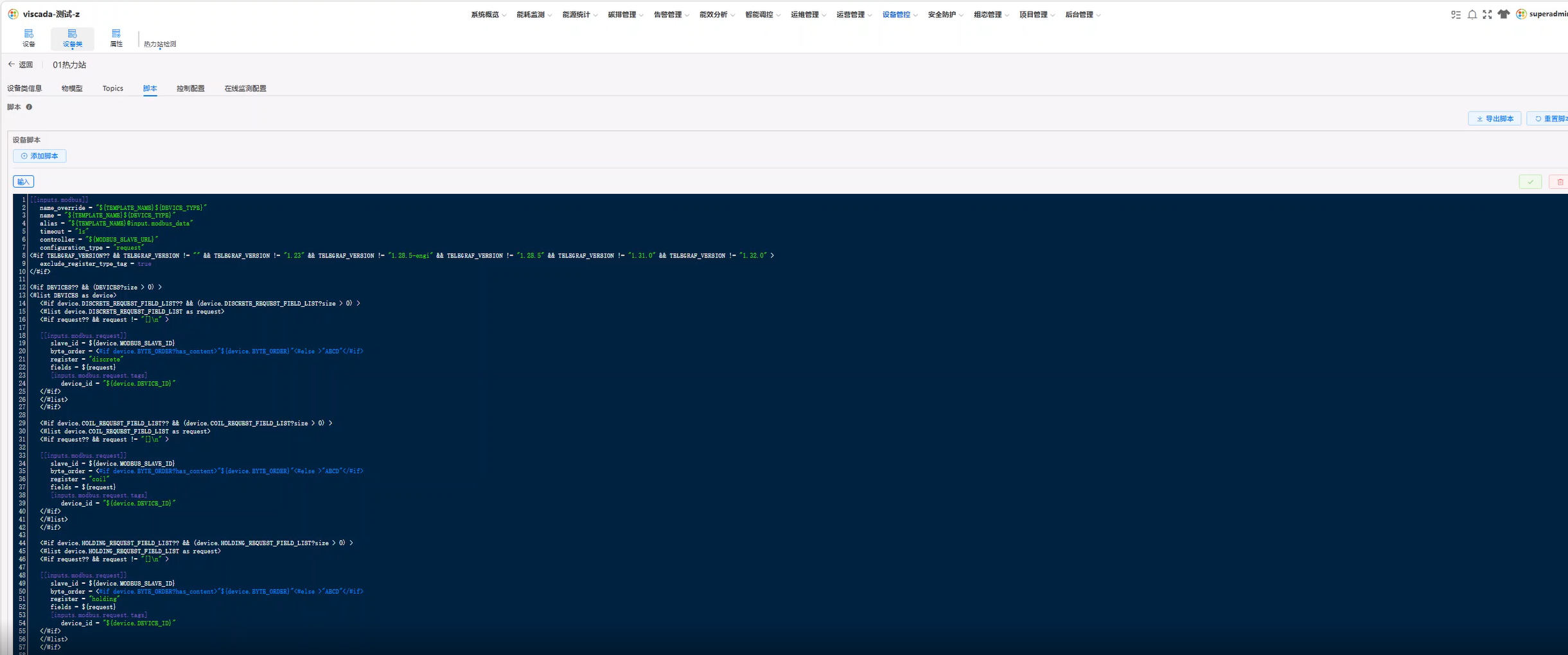

图 23 脚本页签

脚本通常用于：对原始 JSON 报文进行解析并拆分为多个属性值；对多个采集值进行计算合成（如通过电压、电流计算功率）；对上报数据进行过滤、单位换算等处理。

操作步骤：

  1. 在设备类详情页切换到 「脚本」 页签。

  2. 点击页签下方的 「添加」 按钮，顶部出现 「添加成功」 提示，列表中出现一条新的空脚本条目。

    图 24 添加脚本入口

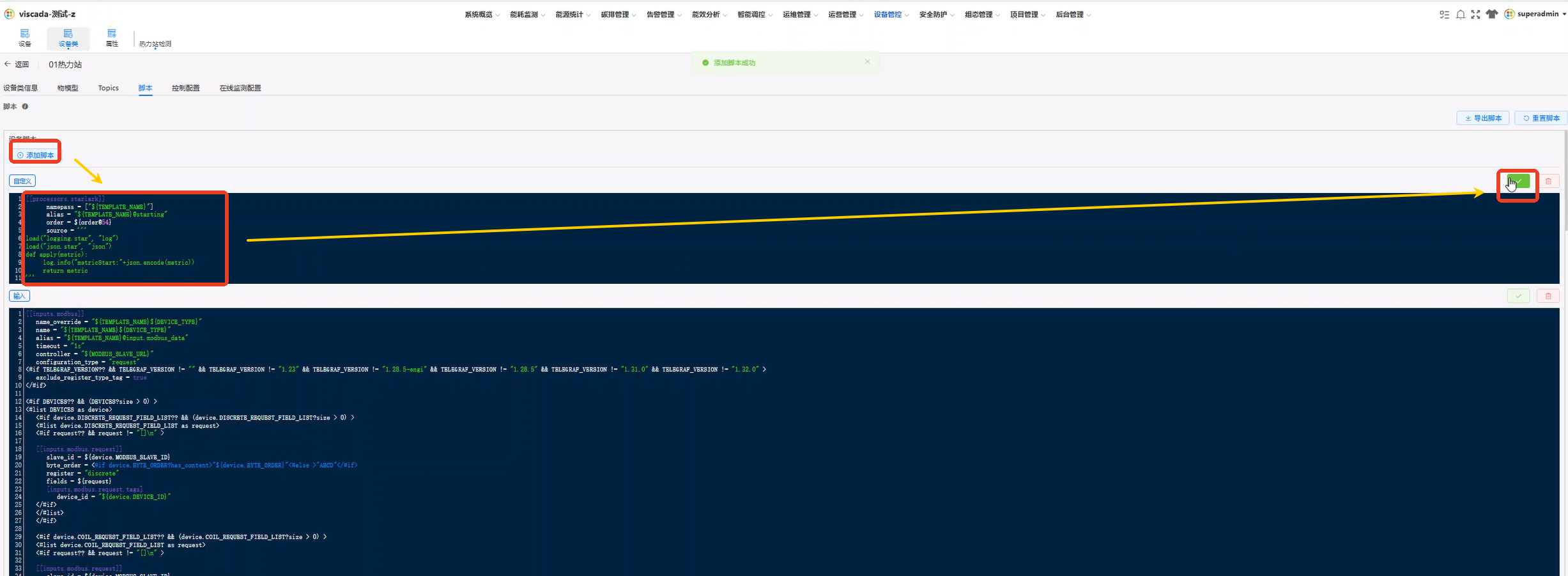

    图 25 添加成功后的列表

  3. 在脚本编辑区编写脚本内容，完成业务逻辑。

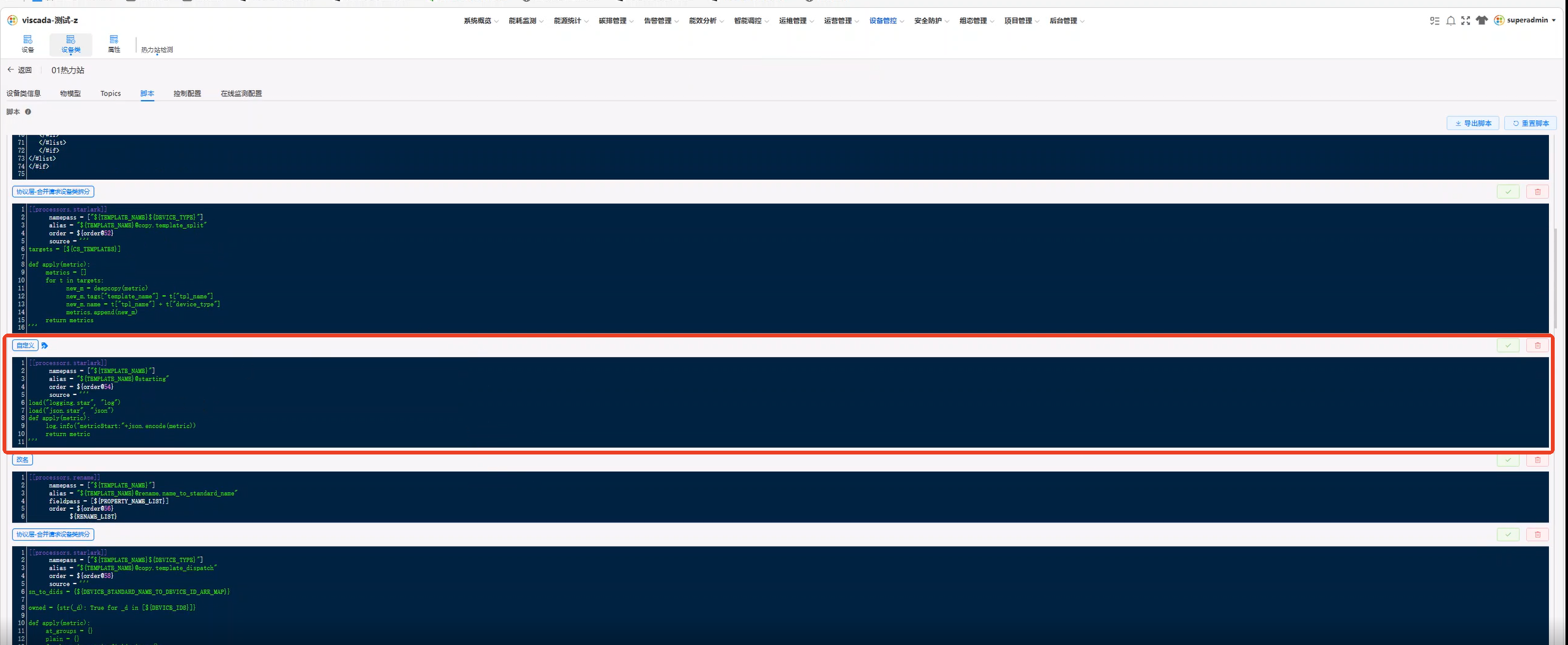

    图 26 脚本编辑区

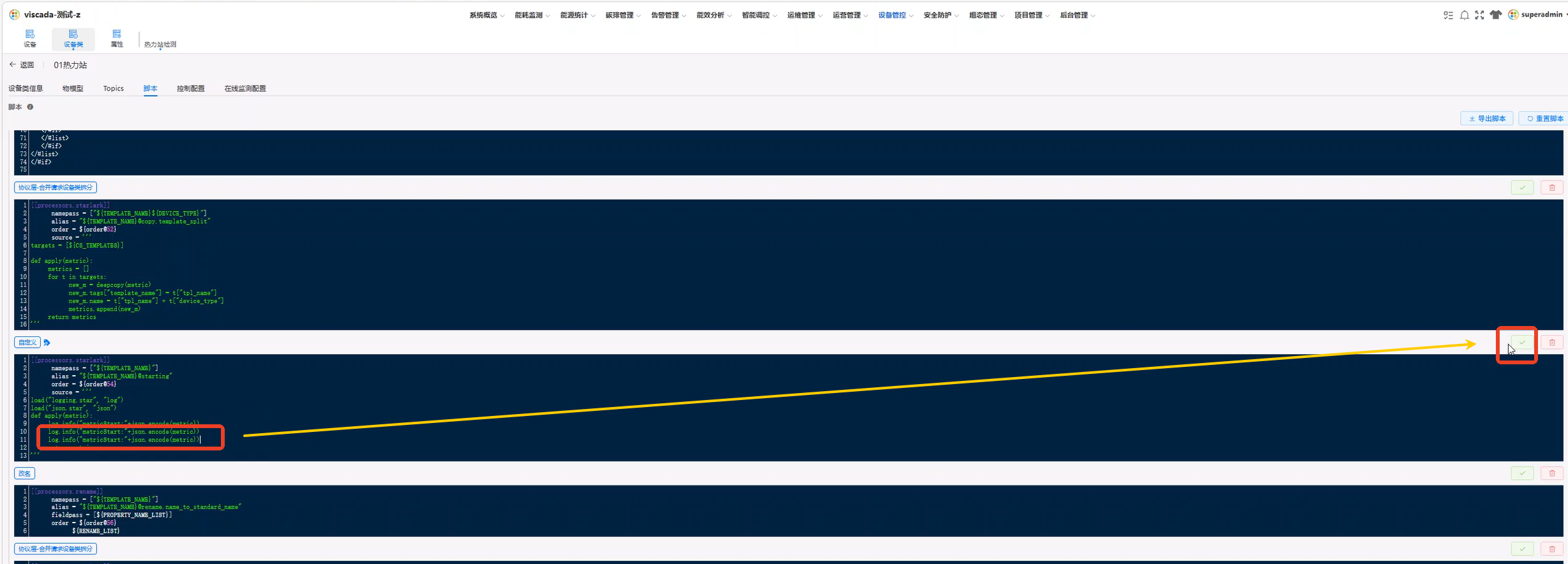

  4. 点击编辑区右上角 「保存」 按钮提交，顶部出现 「保存成功」 提示。

  5. 如需撤销未保存的修改，点击 「重置」 按钮恢复到最近一次保存的版本。

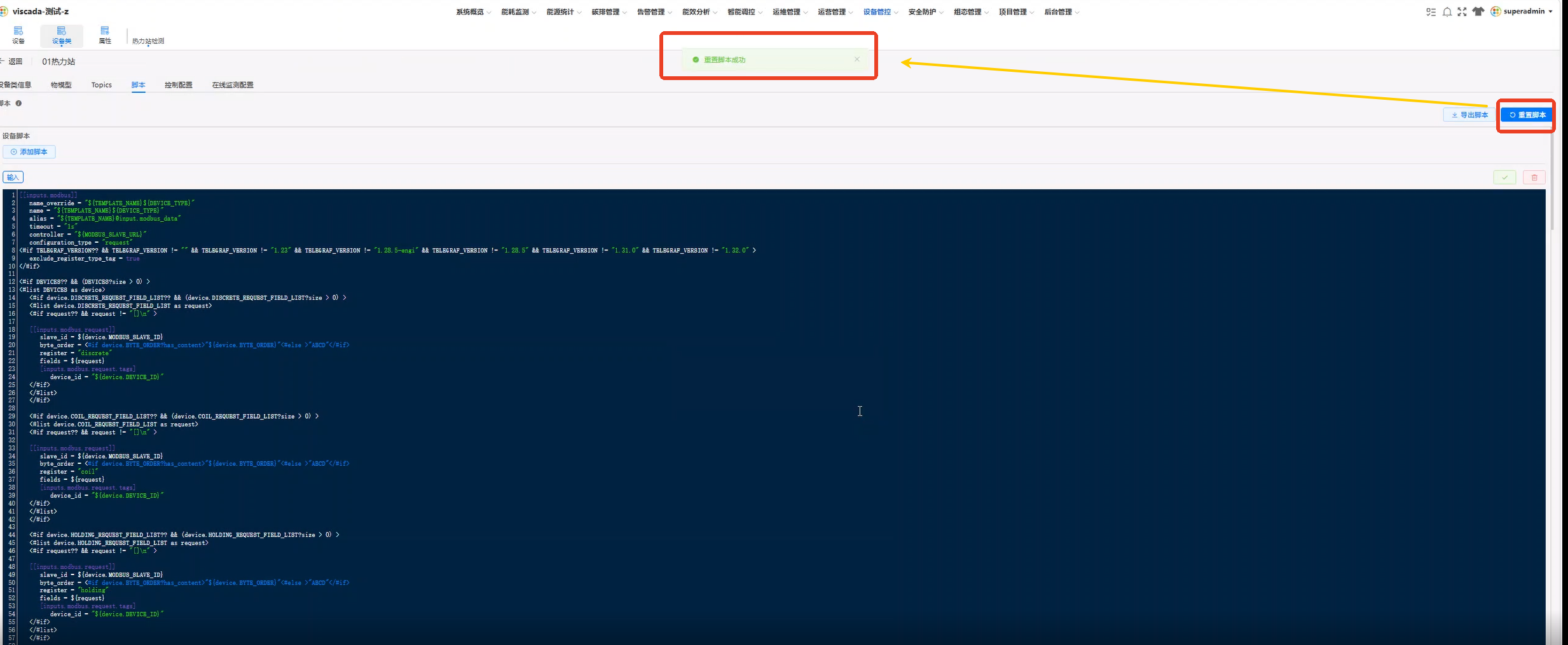

    图 27 重置脚本

  6. 如需备份或在其他设备类中复用，点击 「导出」 按钮，浏览器下载当前脚本的 YAML 文件。

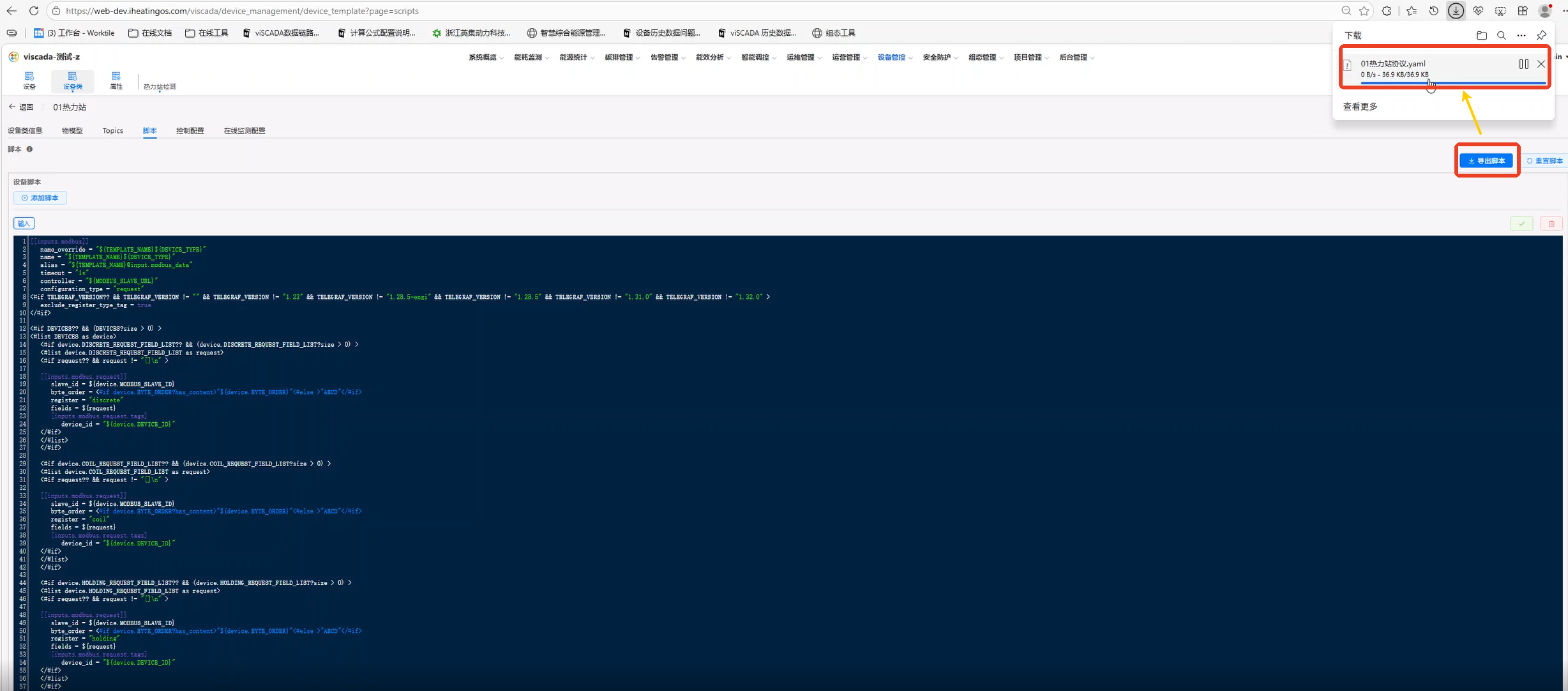

    图 28 导出脚本

  7. 如需移除当前脚本，点击 「删除」 按钮，在确认弹窗中点击 「确认」 完成删除。

⚠️ 同一设备类同时只能保存一个脚本，新脚本会覆盖旧脚本。 💡 脚本运行性能直接影响实时数据处理效率，避免在脚本中执行长耗时操作。

7.5 控制配置

「控制配置」 用于定义对设备的控制命令，以便在平台侧完成下发动作。控制配置以 YAML 形式编写，在编辑区直接维护。

图 29 控制配置页签

控制配置 YAML 中常用的关键字段：

字段说明
「控制命令标识」控制指令的唯一标识
「控制命令名称」中文显示名称（如 遥控合闸 / 启动风机）
「关联属性」被控制的物模型属性
「命令参数」下发时所需参数（值、地址等）
「回执校验」是否校验设备返回的执行结果

操作步骤：

  1. 在设备类详情页切换到 「控制配置」 页签。

  2. 在编辑区按 YAML 语法填写或修改 「控制命令标识」 / 「控制命令名称」 / 「关联属性」 / 「命令参数」 / 「回执校验」 等字段。

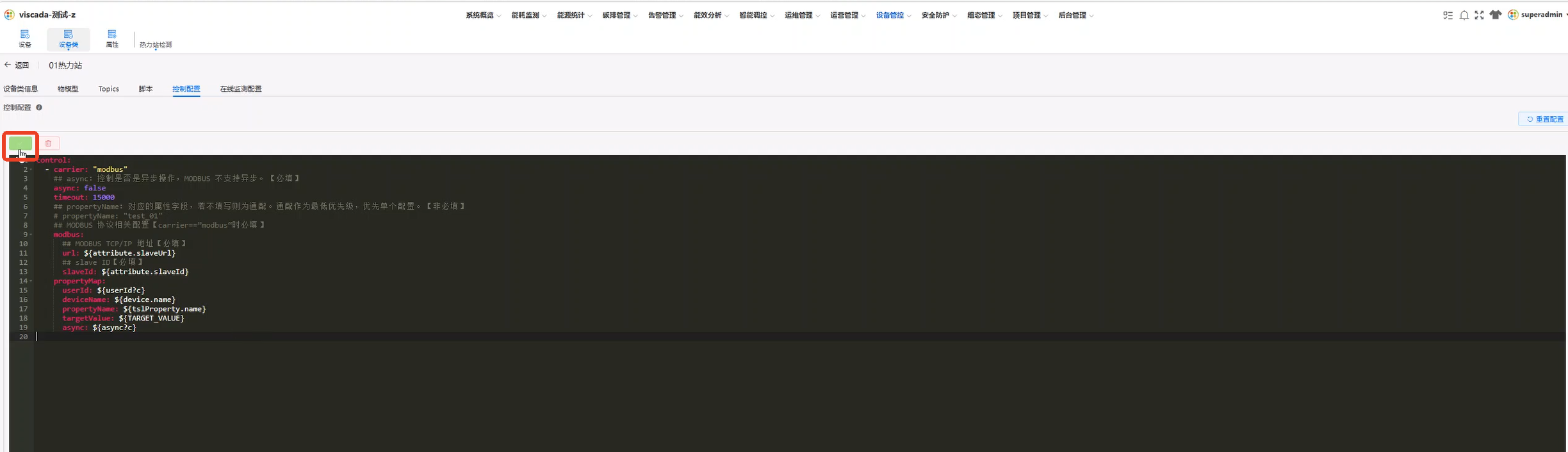

  3. 点击编辑区左上角 「保存」 按钮提交配置。

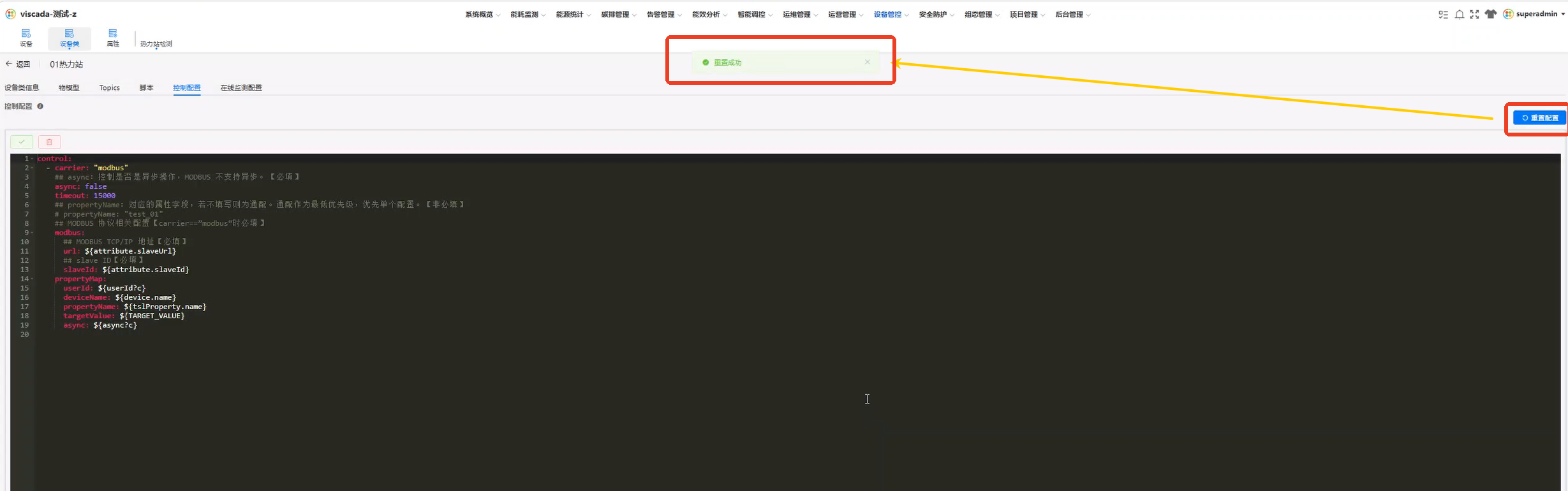

    图 30 保存控制配置

  4. 如需撤销未保存的修改，点击 「重置」 按钮恢复到原始配置，顶部出现 「重置成功」 提示。

    图 31 重置控制配置

  5. 如需移除整段控制配置，点击编辑区左上角的 「删除」 图标，在确认弹窗中点击 「确认」 完成删除。

    图 32 删除控制配置

💡 对危险操作（如断路器合分闸）应为每个控制命令设置合理的超时时间，避免指令长期挂起。

7.6 在线监测配置

「在线监测配置」 用于判断设备是否处于在线状态，平台根据心跳或数据上报情况自动识别设备 「在线」 / 「离线」。

图 33 在线监测配置页签

7.6.1 字段说明

字段是否必填示例说明
「配置类型」是属性在线判定依据类型，默认 属性
「心跳超时时间(s)」是600心跳超时秒数，超过该时长未收到上报即判离线
「标签类型」否0标签类型枚举值
「tag_keys」否—用于在线判定的标签键
「json_string_fields」否—JSON 报文中作为字符串处理的字段
「json_query」否—从 JSON 报文中提取在线判定值的表达式
「在线标识符」否—标识”在线”状态的字符串值
「离线标识符」否—标识”离线”状态的字符串值
「离线告警跟踪」否开开启后，设备离线时触发告警跟踪

7.6.2 操作步骤

  1. 在设备类详情页切换到 「在线监测配置」 页签。

  2. 按上表填写 「在线监测配置」 表单各字段。

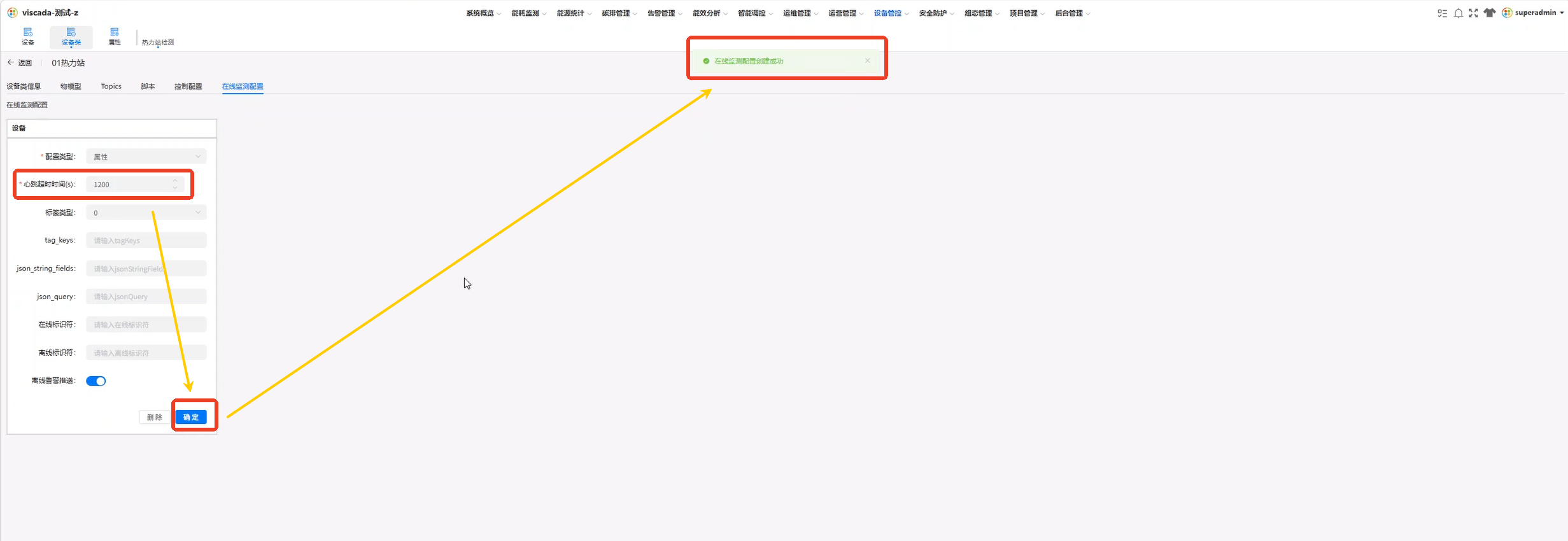

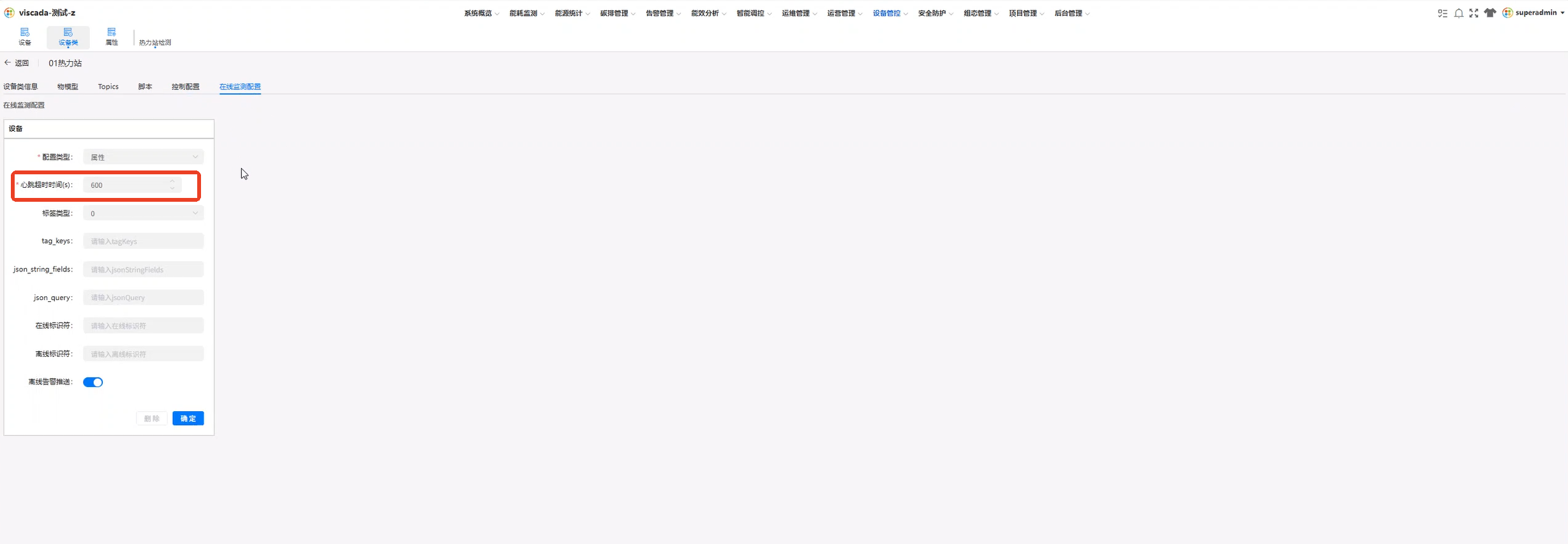

    图 34 在线监测配置表单

  3. 点击 「确定」 按钮提交配置。顶部出现 「心跳超时时间保存成功」 等提示，配置生效。

⚠️ 「心跳超时时间(s)」 设置过小可能导致网络抖动时设备频繁 「在线」 / 「离线」 切换，建议按现场上报频率的 2~3 倍设置。

8 常见问题

现象可能原因处理建议
新建设备类后采集数据不在数仓显示「标准化名称」 为空，数据未推 Kafka编辑设备类补填 「标准化名称」，并核对上位平台模型
复制后的设备类无设备复制只继承配置，不继承设备实例在 「设备」 菜单按需为新设备类创建设备实例
修改 「通讯协议」 后属性失效协议变更导致原属性标识与 Topics 不兼容不要变更已有设备类的 「通讯协议」；改为新建设备类
远程控制下发无效目标属性 「读写模式」 为 只读编辑属性，将 「读写模式」 改为 读写
设备频繁在线/离线切换「心跳超时时间(s)」 设置过小按上报频率的 2~3 倍重新设置
删除设备类后相关设备失联设备类下仍有设备实例删除前先迁移或删除该设备类下的设备实例
脚本保存后数据不再上报脚本逻辑异常或耗时过长点击 「重置」 回退，逐段排查脚本逻辑；参考复制设备类操作示例
