面向用户: 现场运维 / 实施人员 版本: v2.1

本手册介绍 viSCADA 平台中「模板属性」的使用方法,帮助实施人员在批量接入同型号设备时,通过一次定义自动生成每台设备的个性化属性,避免逐台手工配置。

1 功能说明

举一个典型场景:

你有一个设备类「阀门控制器」,下面挂了 50 台阀门。现在要给每台阀门都加一个属性,属性名叫 valve_001_开度、valve_002_开度 ……也就是属性名字里要带上设备自己的标识。

  • 老办法:进到 50 台设备里,一台一台改名字。
  • 新办法:在设备类里定义一个带占位符的属性模板 {DEVICE_NAME}_开度,点一下同步,系统自动在 50 台设备上生成 50 条不同的属性。

这就是模板属性——写一次,批量生成。

1.1 适用场景

以下情况推荐使用模板属性:

  • 属性名字需要和设备标识挂钩
  • 属性名字需要体现设备的某个技术参数
  • 批量接入大量同型号设备,每台要有自己个性化的属性

2 三种属性对比

进入设备类物模型页面后,属性列表会出现三种不同标签:

标签颜色名称说明是否实际采集数据
灰色普通属性传统属性,直接给每台设备使用是
蓝色模板属性带占位符的「模具」,本身不直接使用,需同步后生效否
琥珀色模板生成由模板属性同步产生、每台设备真正使用的属性是

ℹ️ 重点:模板属性只是「模具」,本身不采集数据、不下发控制、在设备中也不可见。点击同步后,系统以它为模板在每台设备上生成一批「模板生成」属性,后者才是真正在工作的属性。

3 支持的占位符

占位符替换规则替换后示例
{DEVICE_NAME}替换为设备标识device1、valve_007
{DEVICE_STANDARD_NAME}替换为设备标准化名称valve_001、sensor_a
{DEVICE_ATTRIBUTE:xxx}替换为设备技术参数中 key 为 xxx 的值{DEVICE_ATTRIBUTE:A} → 该设备技术参数 A 的值

⚠️ 占位符严格区分大小写,必须严格按上表书写,写错将不会被系统识别。

4 操作流程总览

5 操作步骤

5.1 添加模板属性

  1. 进入**「设备类管理」**模块,选中目标设备类并进入详情页。

  2. 切换至**「物模型」** Tab。

  3. 点击**「+ 添加属性」**按钮。

  4. 在弹窗中将**「属性类别」选为「模板属性」**。

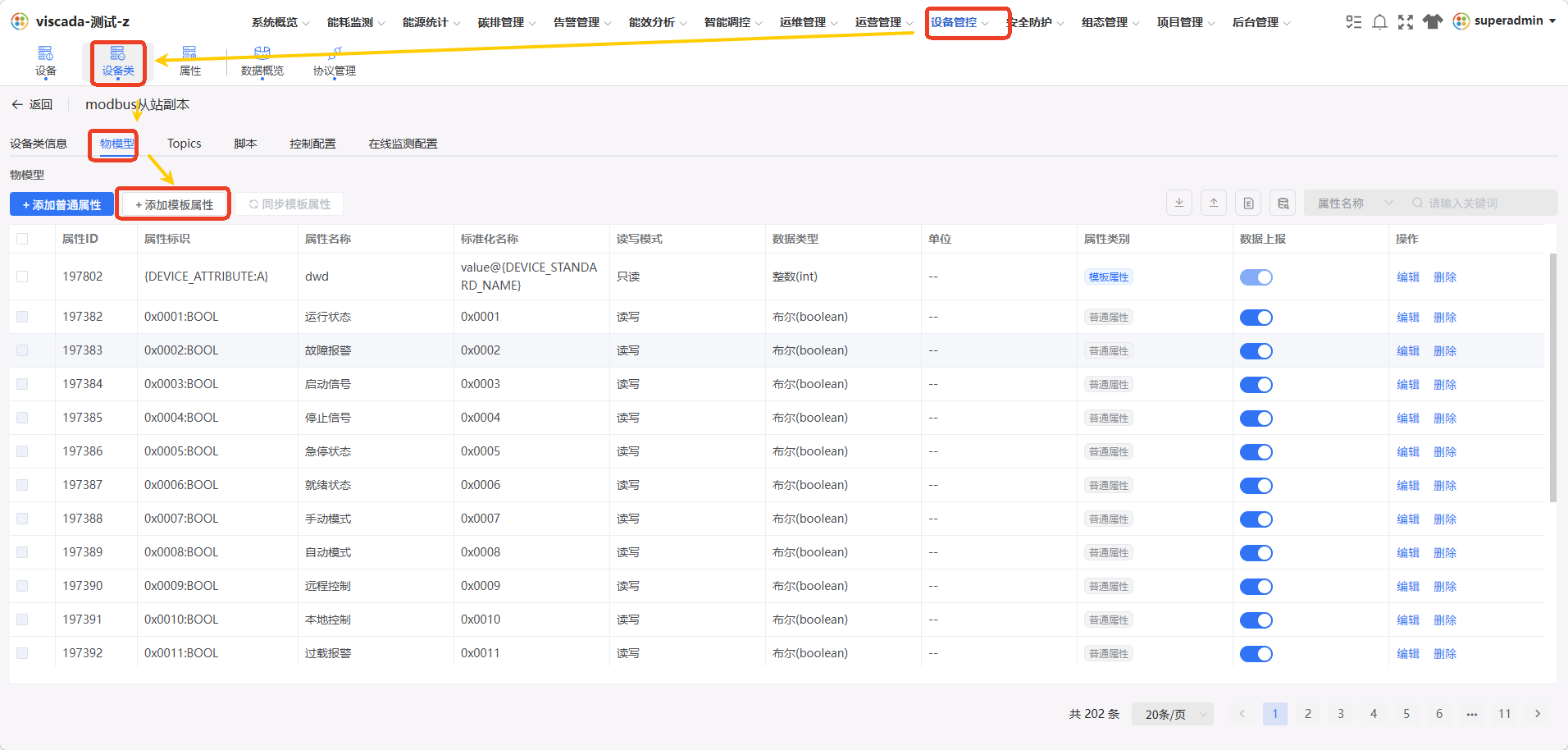

    添加模板属性入口 图 1 添加模板属性入口

  5. 在以下字段中按需使用占位符(弹窗内提供可点击的占位符标签,点击后自动填入光标所在输入框):

    字段填写示例
    属性标识{DEVICE_NAME}_temp
    属性名称{DEVICE_NAME}温度
    标准化名称{DEVICE_STANDARD_NAME}_temperature

  6. 填写其余字段(数据类型、读写模式、单位等),操作与普通属性一致。

  7. 点击**「保存」**完成模板属性定义。

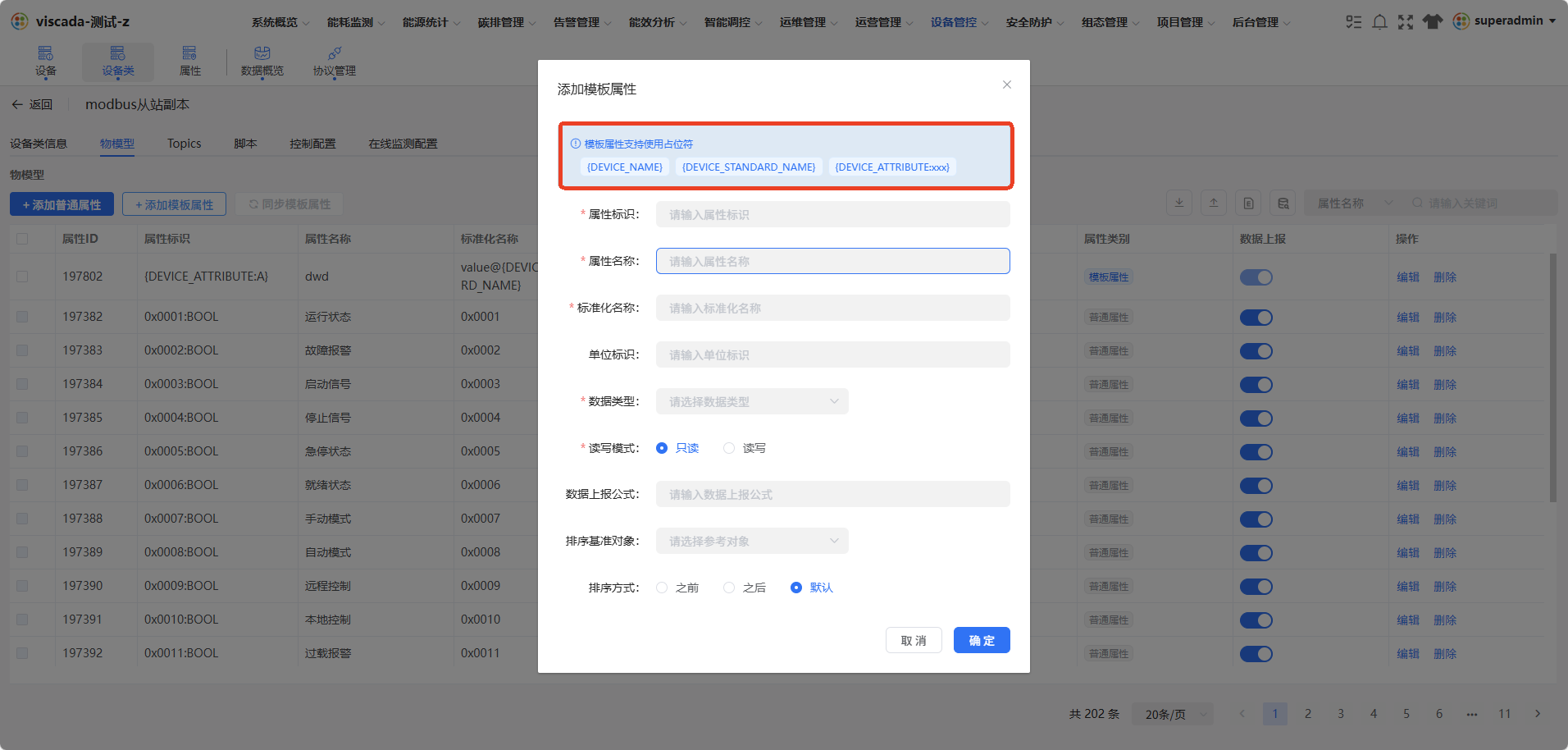

    模板属性字段填写 图 2 模板属性字段填写界面

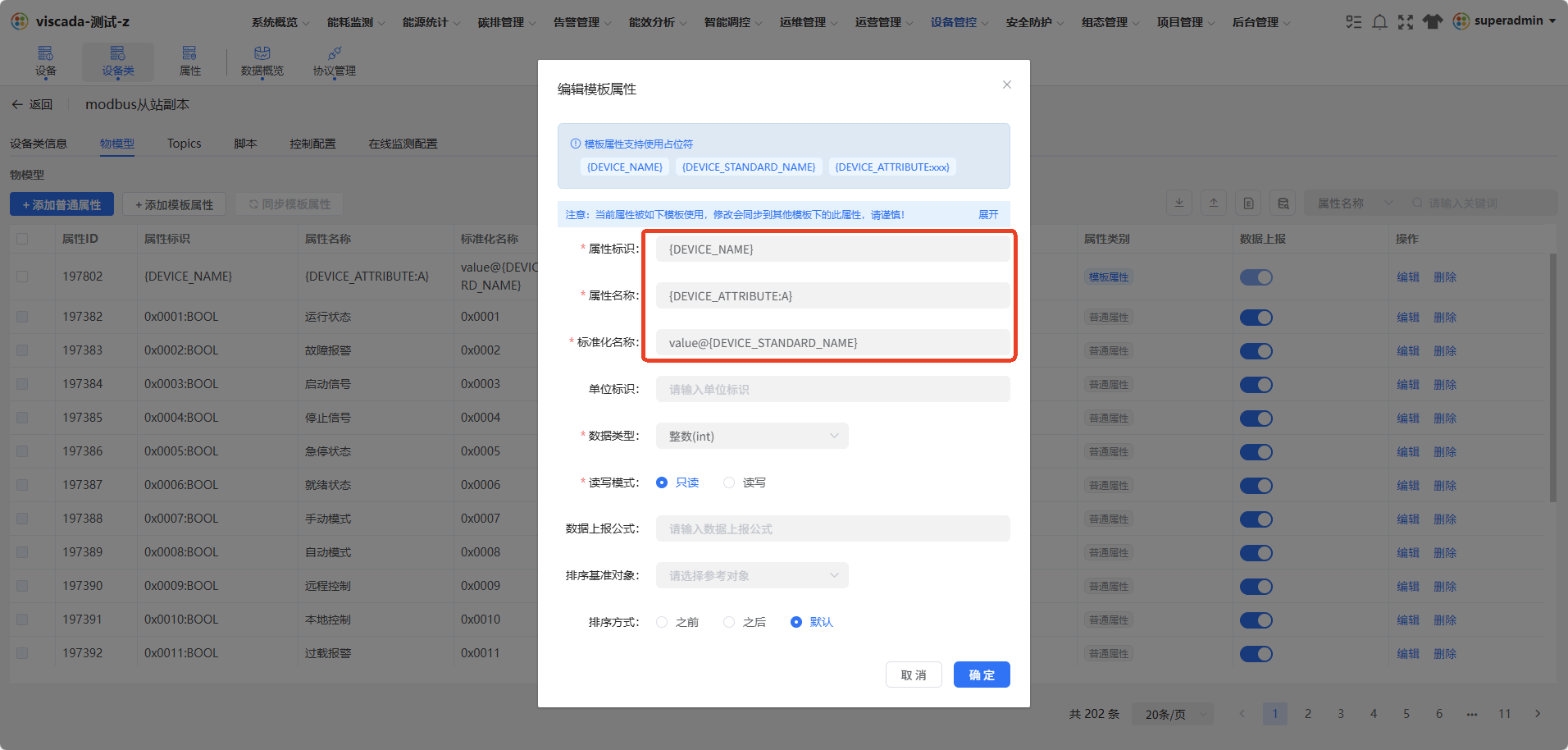

    占位符填写示例 图 3 占位符填写示例

保存后,属性列表中会出现这条属性,并带有蓝色「模板属性」标签。

5.2 配置设备技术参数

📌 仅在模板中使用了 {DEVICE_ATTRIBUTE:xxx} 时需要此步骤。

如果模板中使用了 {DEVICE_ATTRIBUTE:xxx},必须先让每台设备都有一个 key 为 xxx 的技术参数并填好值,否则同步后该占位符位置将为空。

  1. 进入该设备类下的目标设备详情页。
  2. 切换至**「技术参数」**区域。
  3. 添加与占位符对应的 key(例如 A),并填写实际值。
  4. 点击**「保存」**。

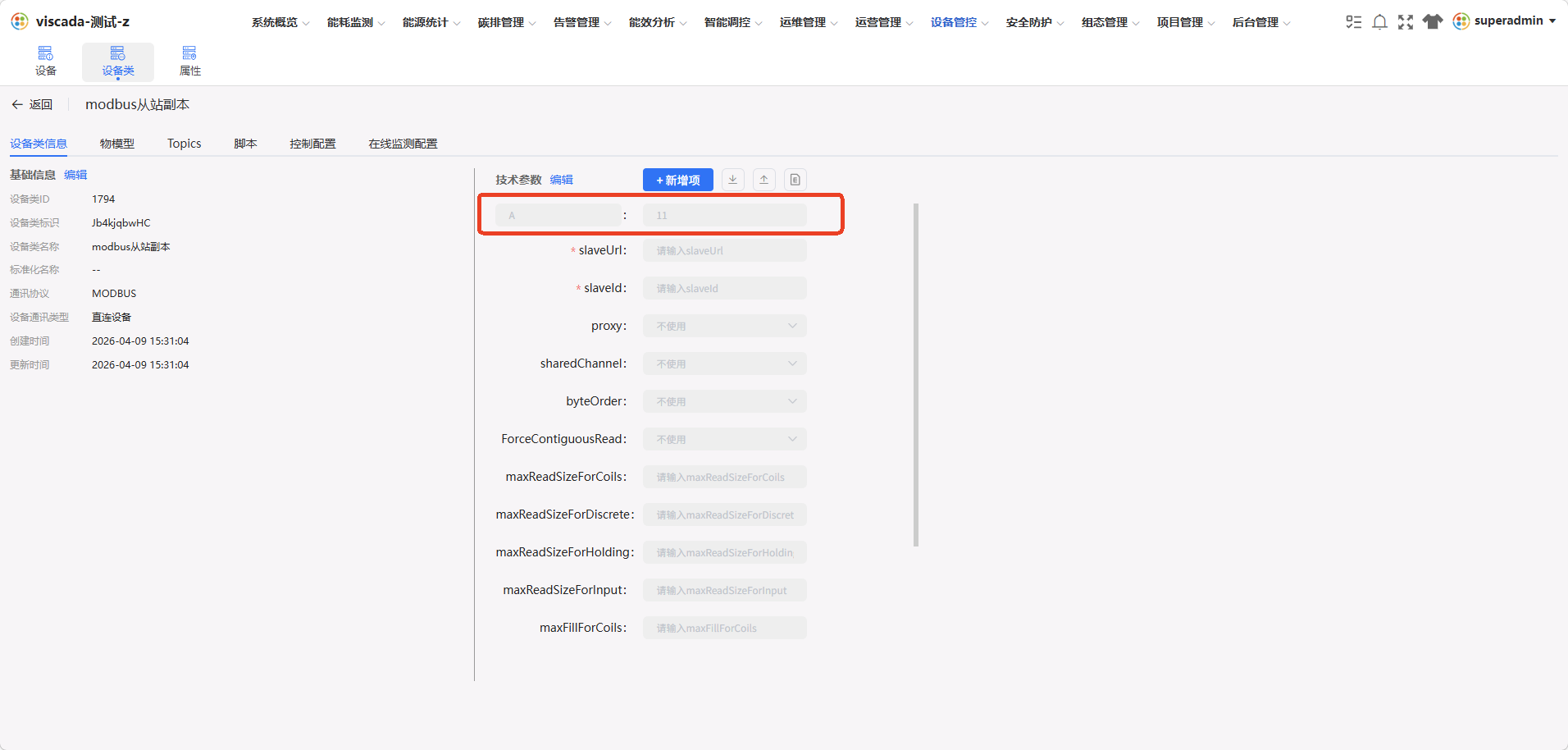

技术参数填充 图 4 为设备填充技术参数

5.3 同步模板属性

  1. 返回设备类详情页 → 「物模型」 Tab。

  2. 找到**「同步模板属性」**按钮。

    ℹ️ 此按钮仅在设备类中存在模板属性时显示,按钮上会展示当前设备类下的设备数量。

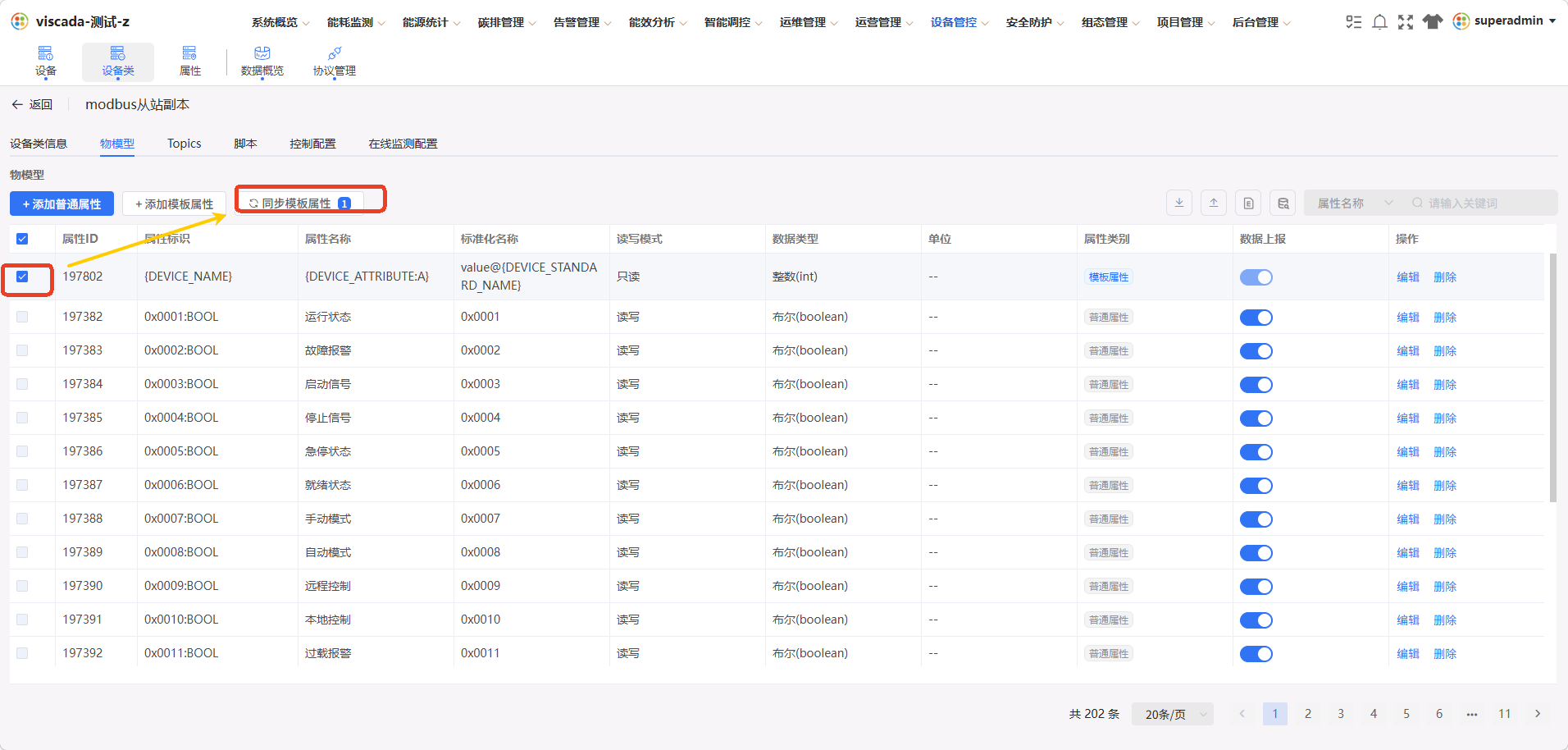

    同步模板属性按钮 图 5 同步模板属性按钮

  3. 点击**「同步模板属性」**按钮。

  4. 系统弹出确认对话框,显示本次同步的影响范围:

    • 模板属性数量
    • 目标设备数量
    • 预计生成的属性数量

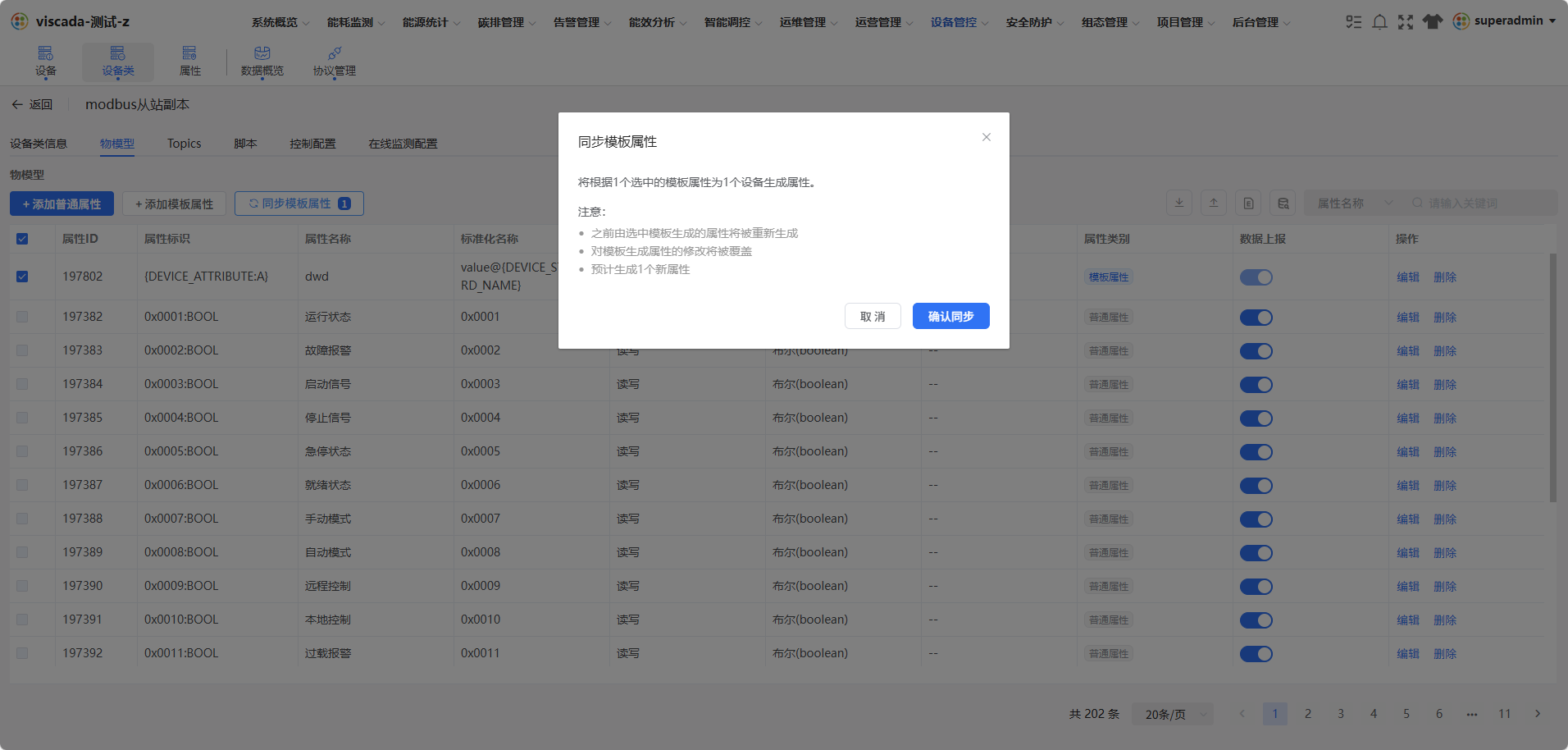

    同步确认弹窗 图 6 同步确认弹窗

  5. 确认无误后点击**「确定」**。

  6. 系统提示「正在生成模板属性,请在任务中心查看具体进度,完成后刷新即可查看」。

  7. 进入右上角**「任务中心」**查看同步任务状态。

  8. 任务显示「成功」后,返回物模型页面并刷新。

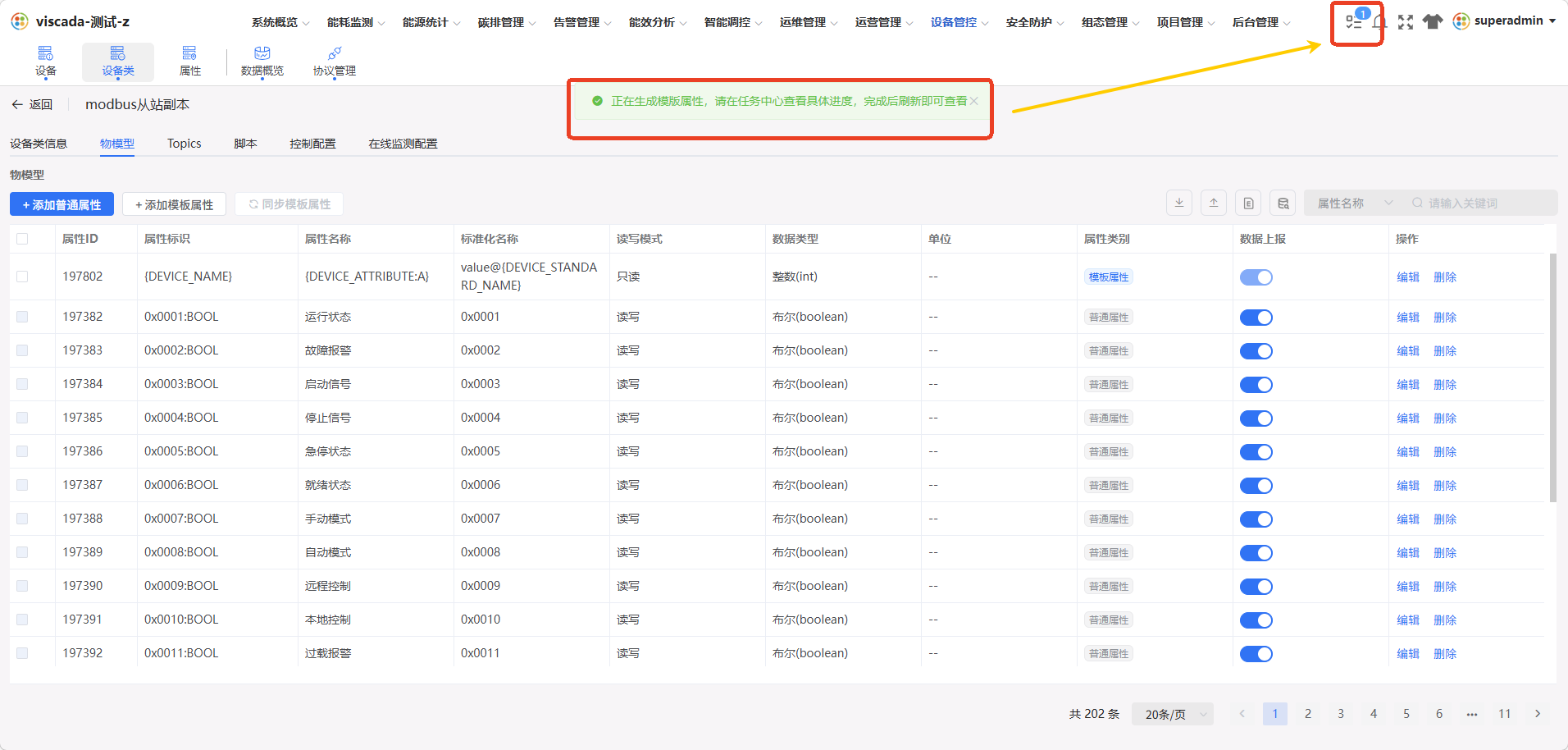

    任务中心进度 图 7 任务中心同步进度

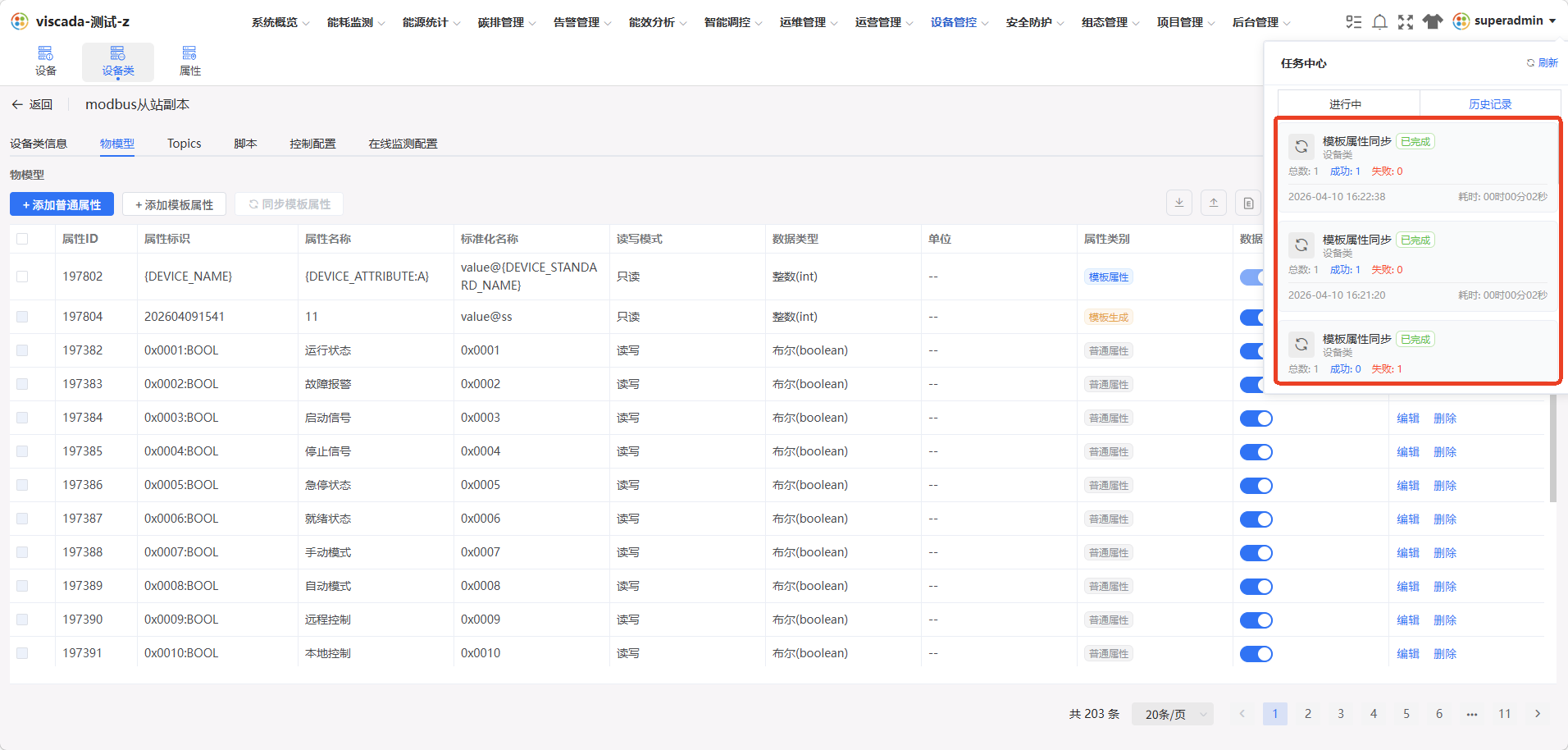

    同步完成结果 图 8 同步完成后的物模型列表

5.4 验证同步结果

  1. 进入该设备类下的任意设备详情页。

  2. 切换至**「物模型」** Tab,查看是否已生成由模板展开后的属性(带琥珀色「模板生成」标签)。

  3. 核对占位符是否已被正确替换:

    占位符应替换为
    {DEVICE_NAME}该设备的设备标识
    {DEVICE_STANDARD_NAME}该设备的标准化名称
    {DEVICE_ATTRIBUTE:A}该设备技术参数 A 的填充值

  4. 将鼠标悬停在「模板生成」标签上,气泡弹窗会显示来源模板 ID,方便追溯该属性由哪条模板生成。

  5. 抽查多台设备,确认结果一致。

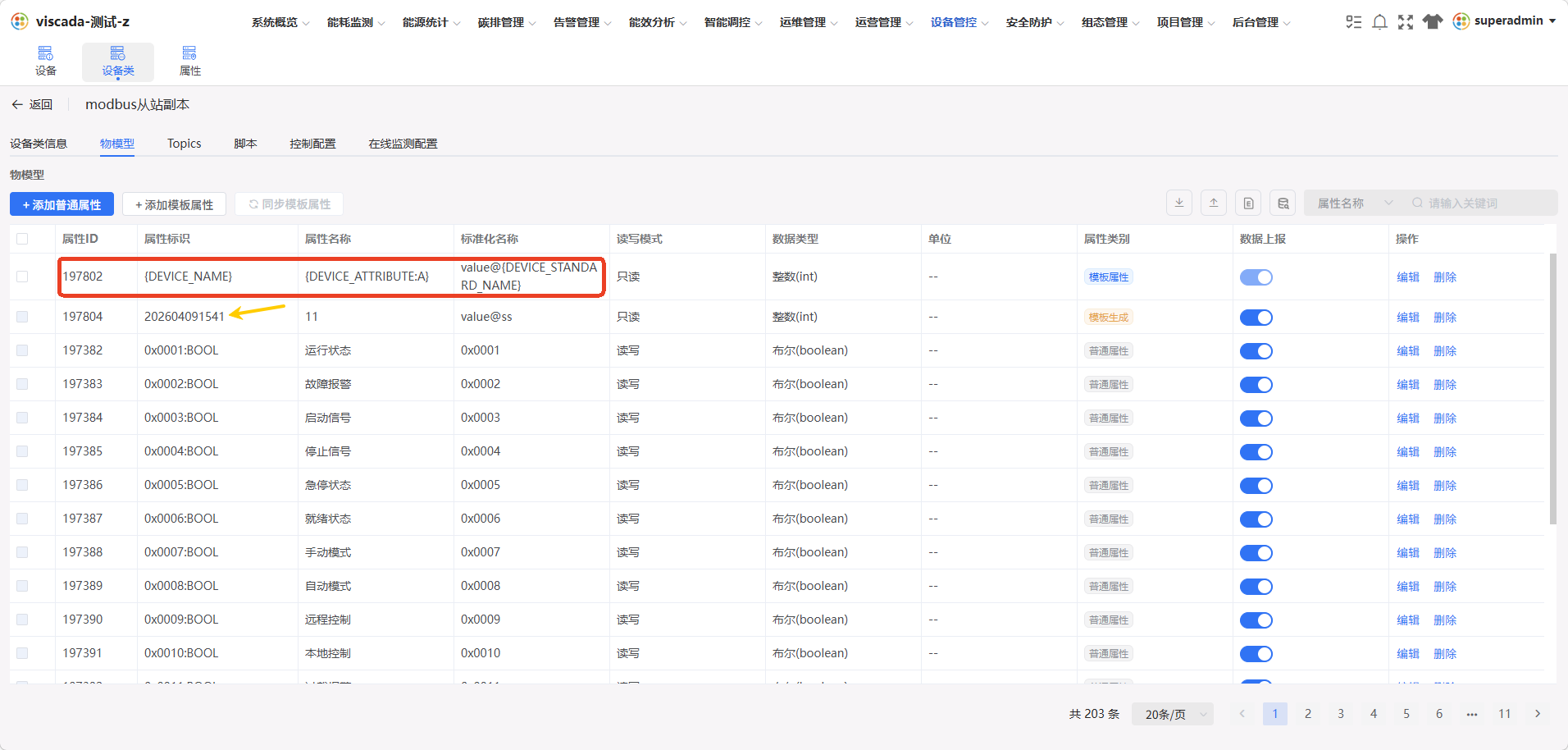

多设备验证结果 图 9 多台设备的模板生成属性一致性验证

6 ⚠️ 同步覆盖规则

⚠️ 重要提醒:这是最容易踩坑的地方,务必看清。

假设你完成过一次同步,随后进入某台设备的物模型,手工修改了某条「模板生成」属性的内容(例如修改了它的名称)。此时该属性仍带有「模板生成」标签,外观无异常。

但下次点击**「同步模板属性」**时,所有手工修改都会被原样覆盖。

6.1 核心规则

⚠️ 规则:每次同步都会以模板为准重新生成所有「模板生成」属性。手工修改过的内容如需保留,不要放在「模板生成」属性上,应使用「普通属性」代替。

6.2 同步不影响的内容

同步操作以下内容不会被影响,可放心使用:

  • 设备类中的普通属性
  • 在设备上后期手工新增的其他属性

7 模板属性的使用限制

模板属性本身无法执行以下操作,必须由同步生成的「模板生成」属性来完成:

  • 模板属性本身不参与数据上报
  • 模板属性不直接出现在设备物模型中
  • 模板属性不支持控制下发

8 常见问题

问题原因与解决方式
同步后生成的属性里,占位符原样保留未被替换目标设备的技术参数中缺少对应 key。补充技术参数后重新同步即可。
手工修改过的「模板生成」属性被覆盖,能否找回?不能。需要个性化修改的属性建议使用普通属性,避免使用模板生成属性。
找不到**「同步模板属性」**按钮设备类中没有任何「模板属性」时该按钮不显示。请先添加一条模板属性。
50 台设备的同步需要多久?属于后台任务,视属性条数与设备数量而定,通常几十秒到几分钟。可在任务中心查看进度。
占位符大小写能否随意书写?不能。严格区分大小写,书写错误不会被系统识别。

💡 最佳实践总结

  1. 先规划占位符命名规范,再批量添加模板属性
  2. 使用 {DEVICE_ATTRIBUTE:xxx} 前,先确保所有目标设备都已配置对应技术参数
  3. 需要个性化修改的属性一律使用普通属性,避免同步覆盖
  4. 每次同步前确认对话框中的影响范围,防止误操作
