面向用户: 实施工程师 / 项目经理 适用版本: viSCADA 1.8.0 以上(规则引擎服务 1.1.0,存储版本 v2) 适用范围: viSCADA 组控规则的创建、配置、保存、启用及结果校验

本 SOP 规范 viSCADA 组控规则的配置流程,确保规则创建、配置、保存、启用及结果校验操作统一、准确、可执行。按本 SOP 操作完成后,读者可以完成通用规则与自定义规则两类场景的完整配置,并通过校验清单确认规则已正常生效。

⚠️ 责任声明

本 SOP 所列步骤、参数及示例仅供操作指导与参考,不构成生产环境统一配置标准或实施结果承诺。实际操作中,相关人员应结合现场业务需求、设备状态、系统环境与安全管理要求,审慎完成配置、测试、校验及审批。因未授权操作、参数设置不当、前置条件未满足、通信异常、验证不充分等原因导致的规则异常、联动异常、设备损坏或业务中断,由操作执行方及相关责任主体自行承担。详见 9 文件属性声明。

1 规则类型与前置条件

1.1 规则类型

1.2 前置条件

操作前应确认以下内容全部满足:

• 已具备 viSCADA 系统登录权限
• 已具备**「设备管理」** → **「控制配置」**模块操作权限
• 已在**「分类管理」**中完成规则分类创建
• 目标设备或设备类已完成物模型配置
• 相关点位可正常读取,控制点位可正常下发

ℹ️ 若点位无法正常读取或下发,先按 viSCADA 网络连通性测试手册  排查连接问题,确认通信正常后再进入规则配置。

2 整体配置流程

通用规则与自定义规则共享核心配置流程,仅在规则对象与应用范围两项存在差异。

图 1 组控规则配置七步流程

3 通用规则配置

3.1 进入配置页面

1. 登录 viSCADA 系统。
2. 在左侧菜单依次点击**「设备管理」** → 「控制配置」。
3. 默认进入**「通用规则」**页签。
4. 点击**「添加规则」**,进入规则配置弹窗。弹窗包含四个模块:规则信息、触发条件、判定条件、控制内容。

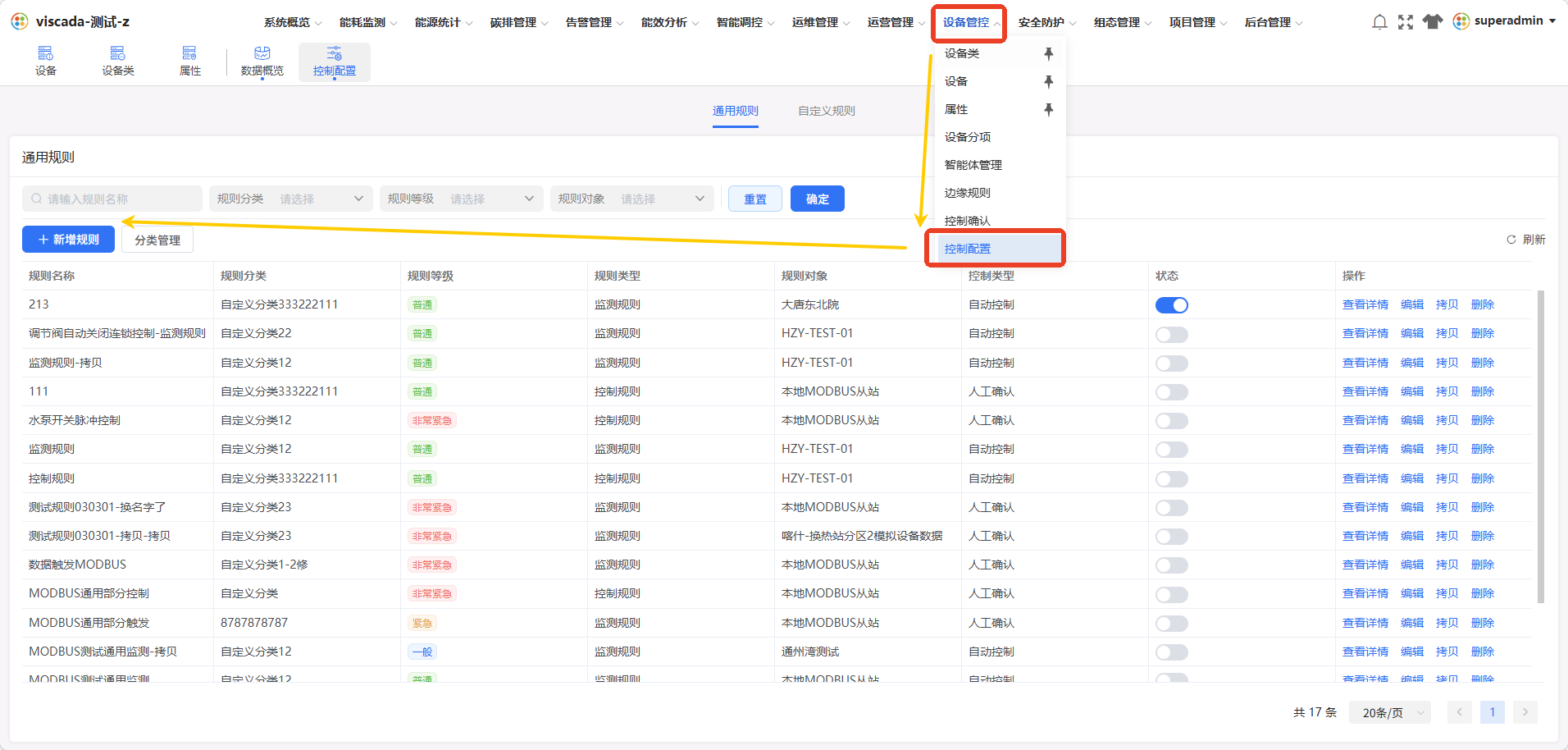

图 2 通用规则配置弹窗

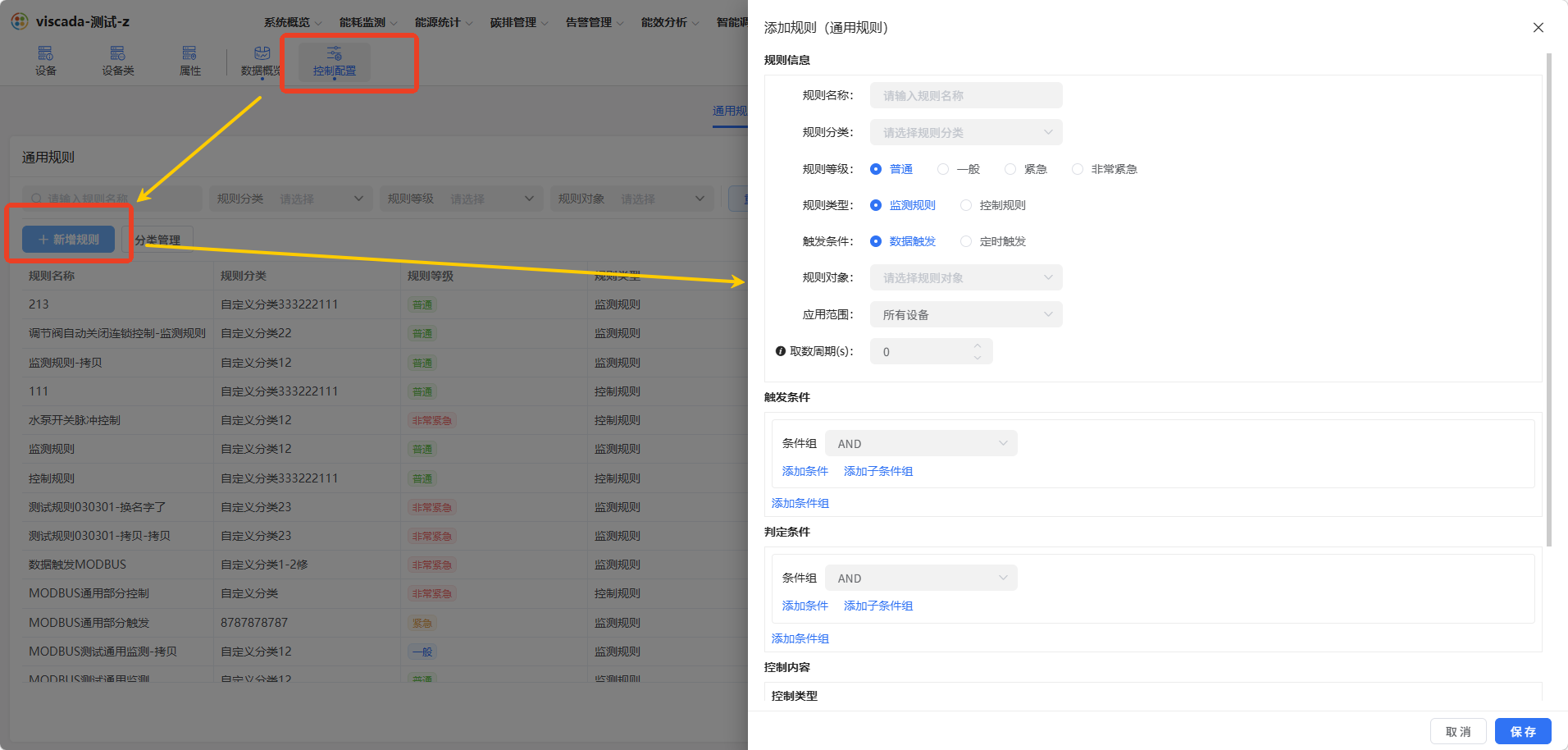

3.2 配置规则信息

在**「规则信息」**模块中按下表填写,带必填标识的字段不得为空。

图 3 规则信息配置

3.3 配置触发条件

3.3.1 监测规则的触发条件

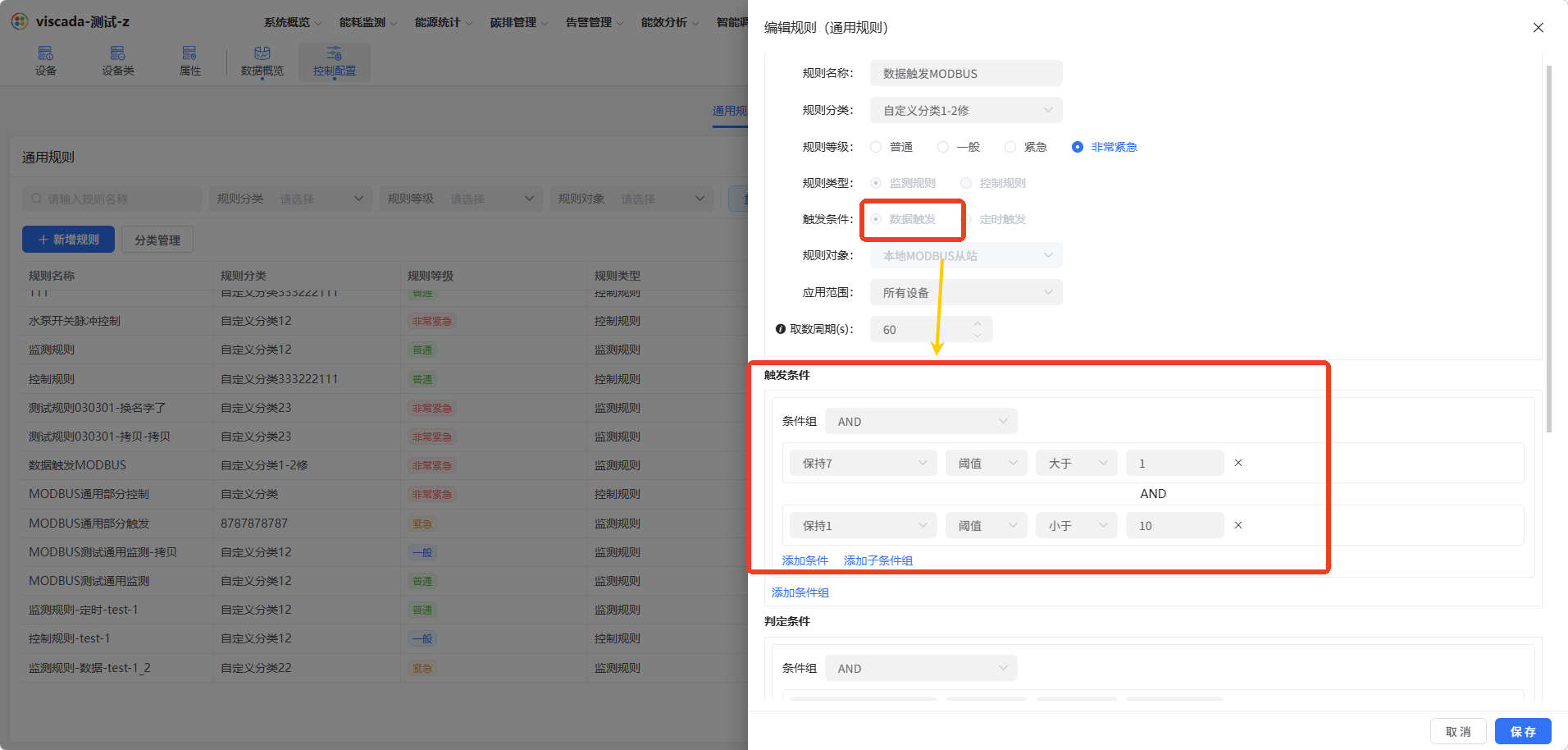

数据触发配置:

1. 点击**「添加条件」**。

2. 在**「点位」**中选择物模型属性。

3. 在**「条件」中选择「限制」或「阈值」**。

4. 按所选条件填写参数:

   条件类型	参数	适用场景
   限制	上下限	点位必须在区间内的场景
   阈值	比较逻辑 + 阈值	高于或低于某值即触发的场景

图 4 数据触发配置

💡 优先选择稳定、与业务直接相关的关键点位,避免噪声点位导致误触发。

定时触发配置:

1. 在**「执行方式」**中选择以下之一:

2. 按所选方式填写参数并核对系统回显的下次执行时间:

   执行方式	填写内容	适用场景
   定时执行	频率(年/月/日/时/分)+ 周期	固定时刻触发,如每日 08:00
   间隔执行	天 / 时 / 分 / 秒	每隔 N 分钟或小时检查
   自定义	Cron 表达式,或点击**「设置」**生成	复杂策略

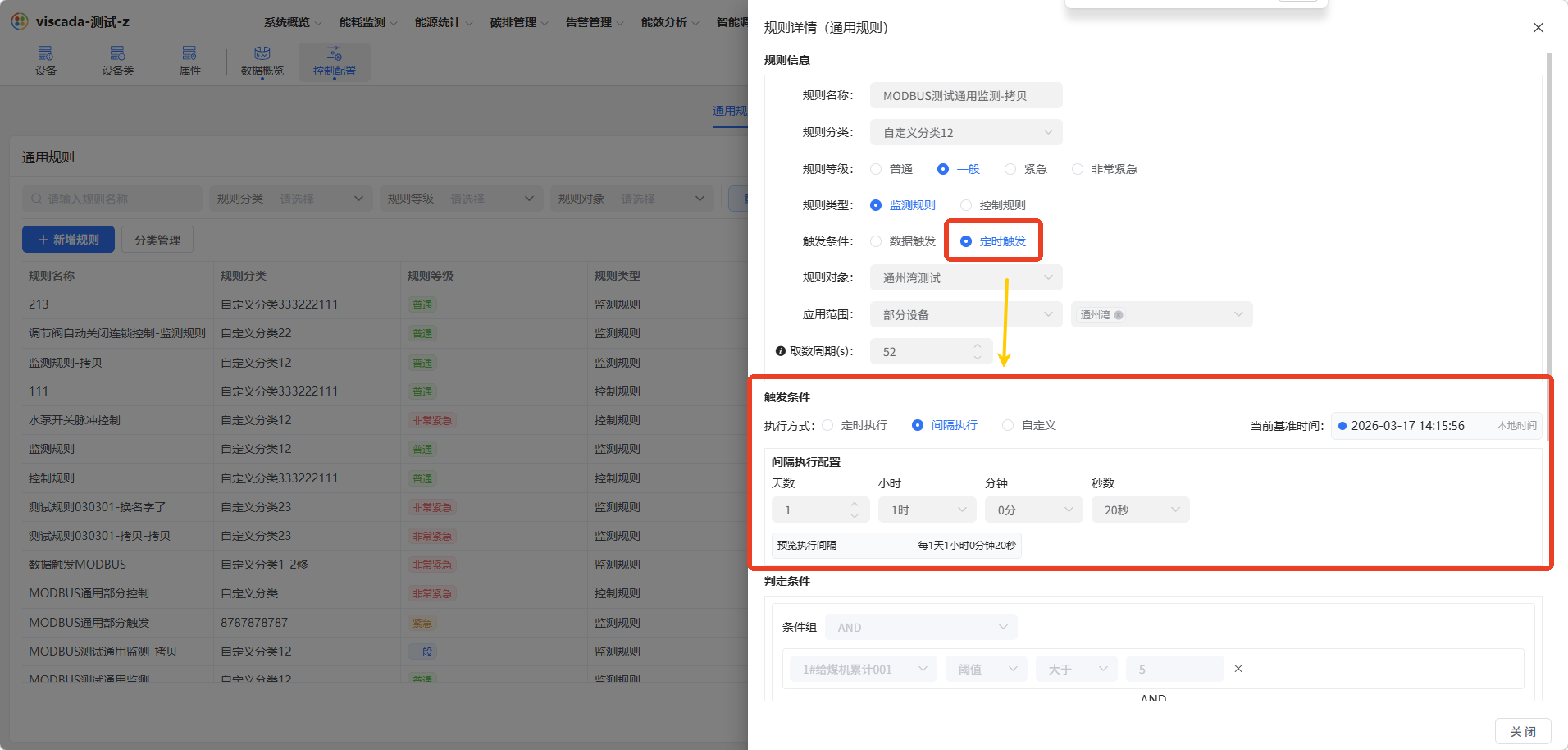

图 5 定时触发配置

⚠️ Cron 自定义配置后,必须核对系统显示的**「下次执行时间」**,确认符合预期。

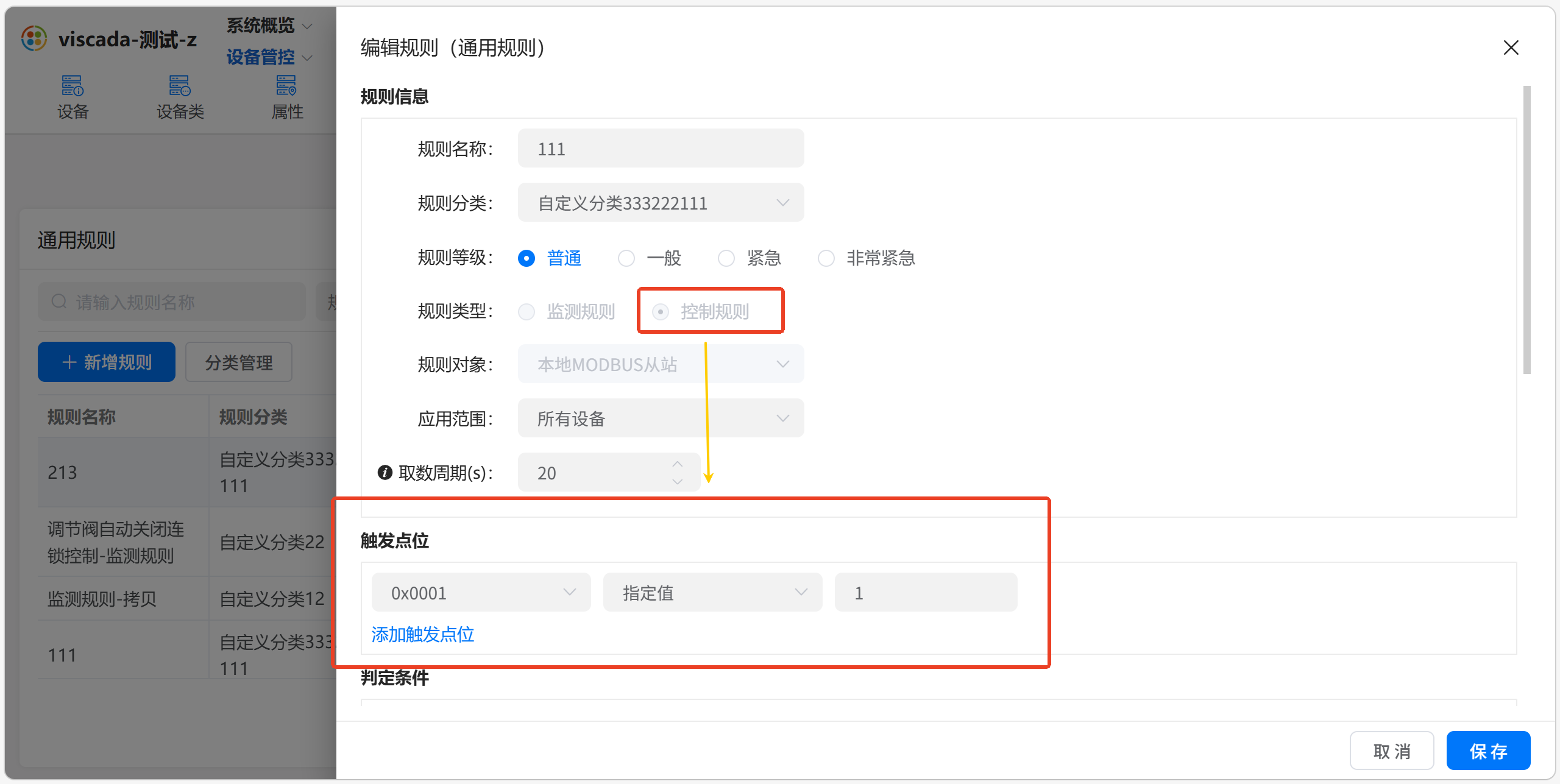

3.3.2 控制规则的触发条件

1. 在**「点位」**中选择目标物模型点位。

2. 在**「触发类型」**中按下表选择:

   触发类型	说明	适用场景
   任何控制下发	所有控制下发均触发	通用联动场景
   指定值	仅当控制值匹配时触发	特定动作场景,需填写对应值

3. 如需与外部系统联动,可配置定制接口进行控制下发。

图 6 控制规则触发配置

定制接口示例:

curl --location --request POST 'https://web-dev.iheatingos.com/v1/rule-engine/device-rule/030301:control' \
--header 'Authorization: Bearer xxxxx' \
--header 'X-Sign: engi666' \
--header 'Content-Type: application/json' \
--data-raw '{
  "propertyName": "m_close",
  "targetValue": "1"
}'

3.4 配置判定条件

1. 点击**「添加条件」**。

2. 选择点位与判定类型(限制 / 阈值 / 自定义)。

3. 填写对应参数。

4. 在条件组前选择逻辑关系:

   逻辑关系	含义
   AND	全部满足才执行
   OR	任一满足即执行

5. 如需多条件组合,点击**「添加子条件组」或「添加条件组」**。

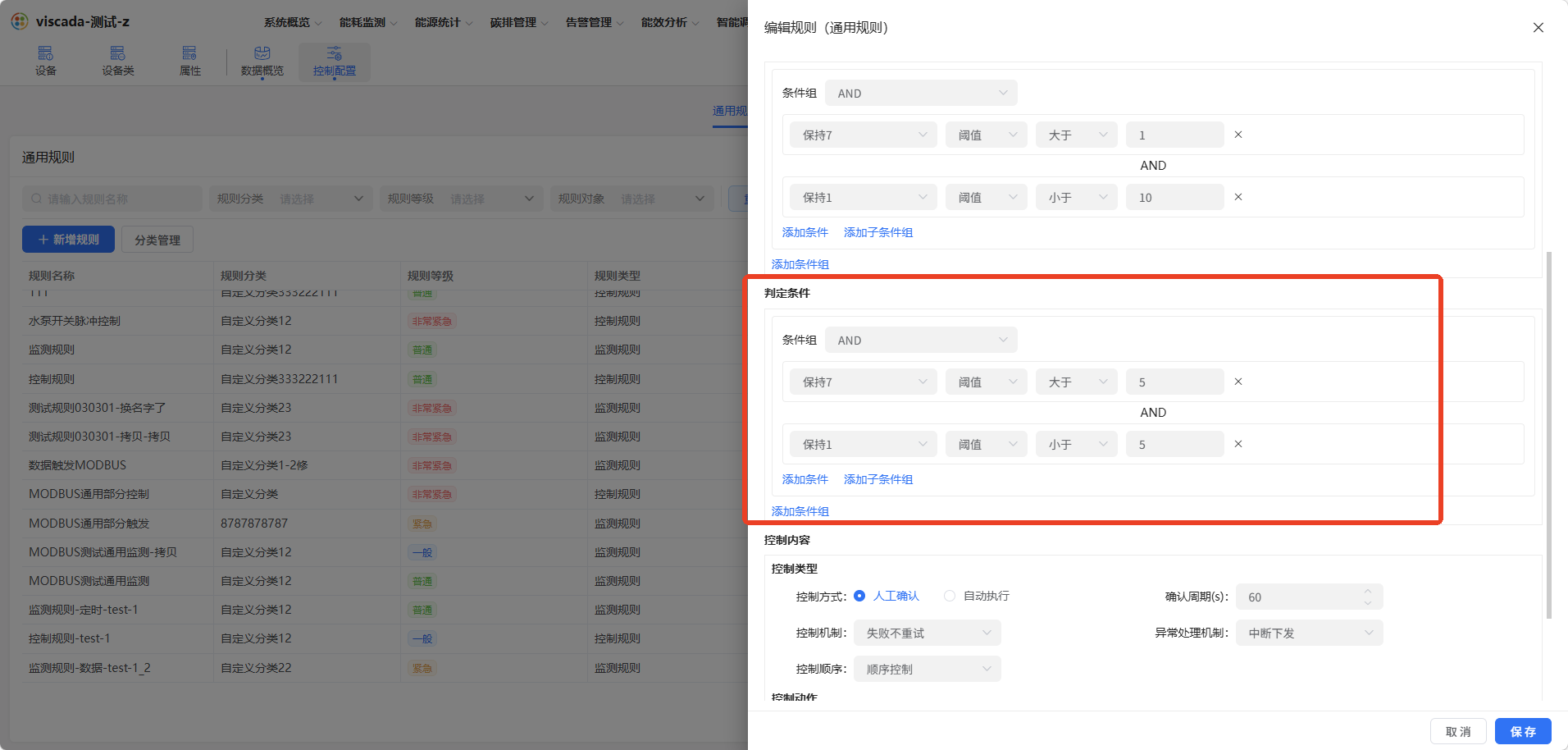

图 7 判定条件配置

ℹ️ 规则执行时,先满足触发条件,再校验判定条件;仅当判定条件满足时,系统才执行控制动作。

3.5 配置控制内容

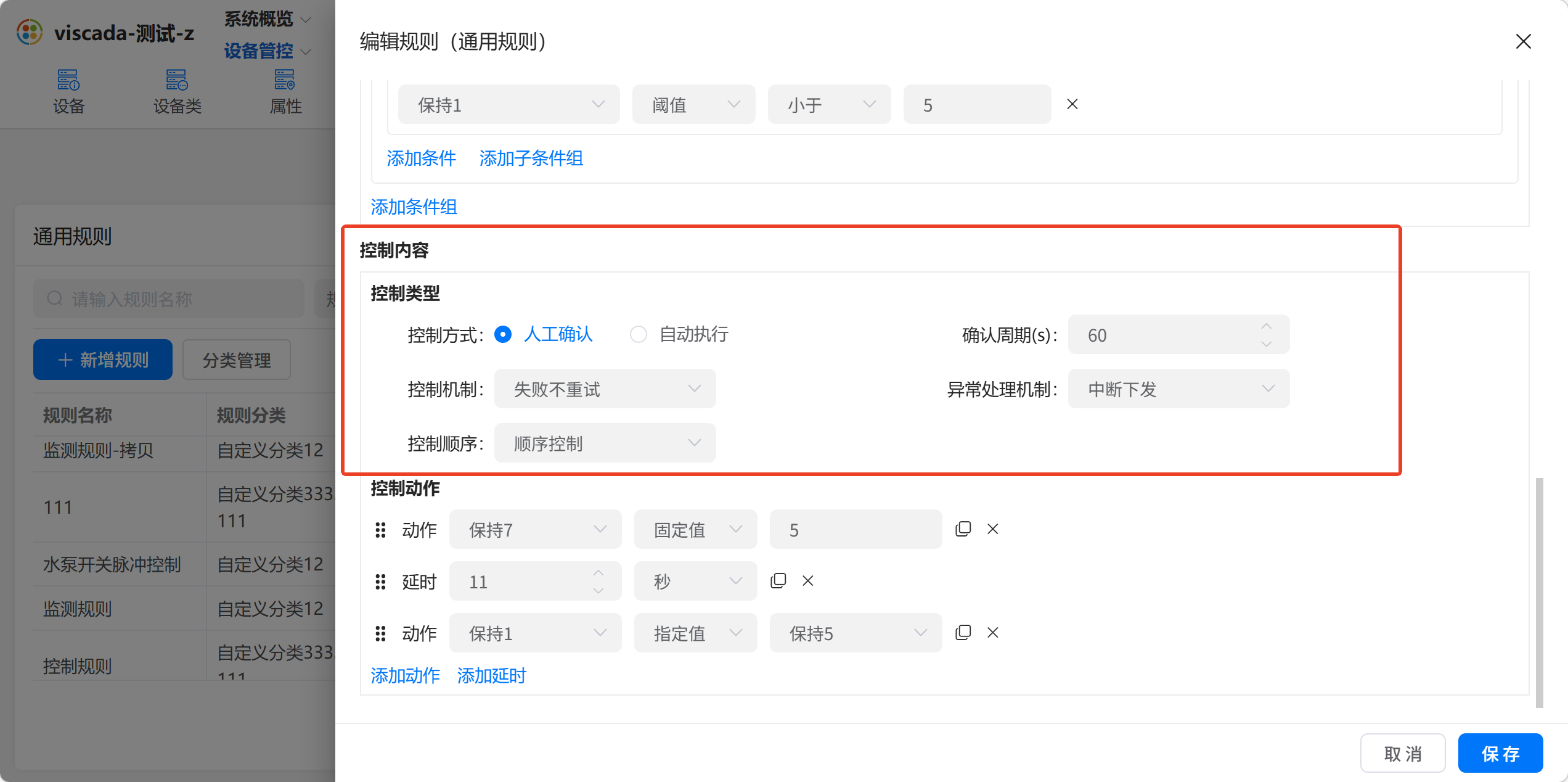

第一步:配置控制类型

在**「控制类型」**区域按下表填写:

图 8 控制类型配置

第二步:配置控制动作

1. 点击**「添加动作」**。
2. 选择下发点位。
3. 选择值类型(固定值、指定值、采集值等)。
4. 填写下发值。
5. 如需延时执行,点击**「添加延时」**并填写延时秒数。
6. 如需配置多个动作,重复以上步骤,系统按顺序执行。

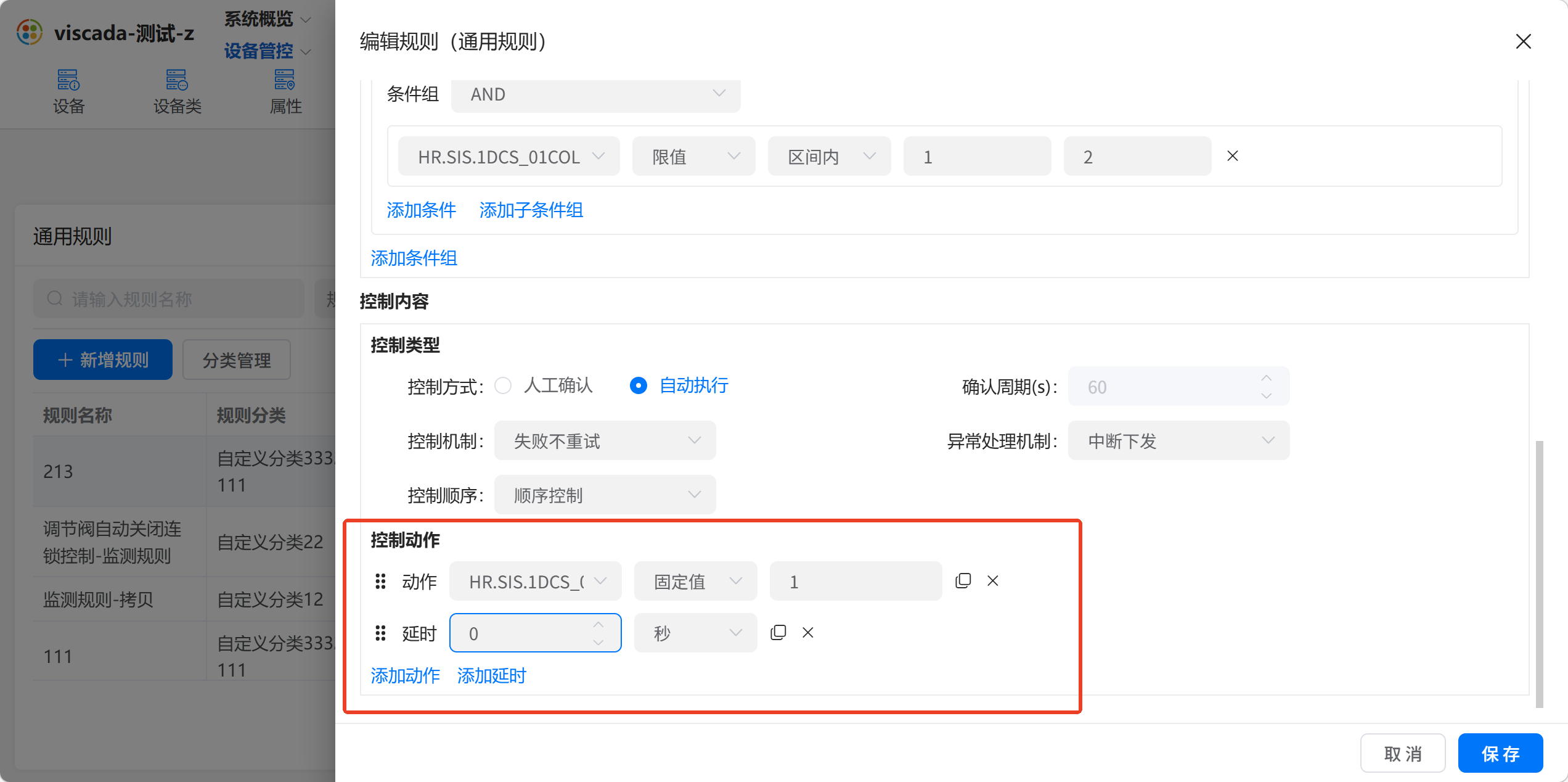

图 9 控制动作配置

3.6 保存并启用

1. 检查四个模块是否填写完整。
2. 点击**「保存」**。
3. 在规则列表中找到新建规则。
4. 点击规则对应的**「状态」**按钮,启用规则。

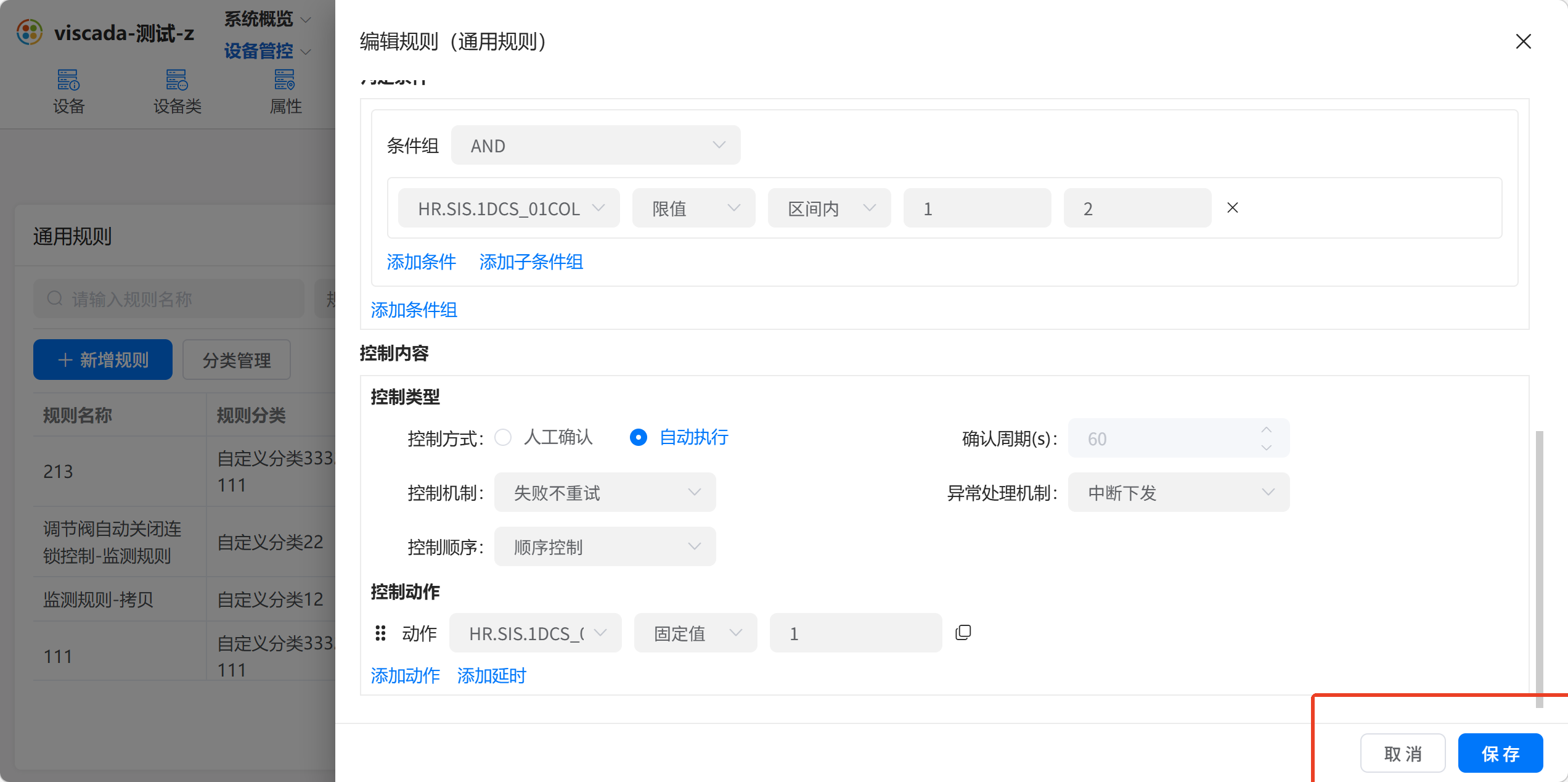

图 10 保存规则

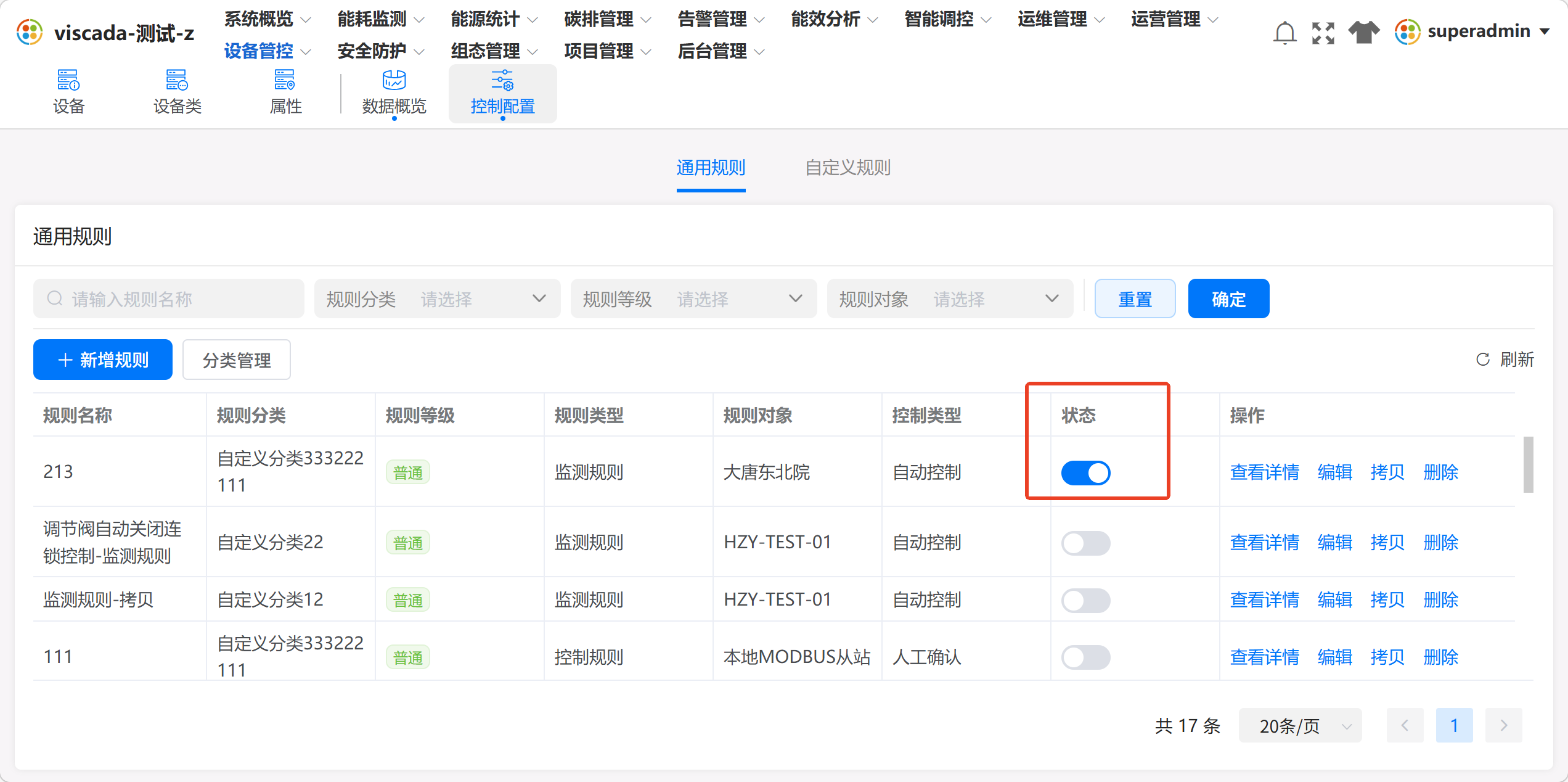

图 11 启用规则

4 自定义规则配置

4.1 进入配置页面

1. 在**「设备管理」** → **「控制配置」**页面。
2. 点击顶部**「自定义规则」**页签。
3. 点击**「添加规则」**,进入配置弹窗。

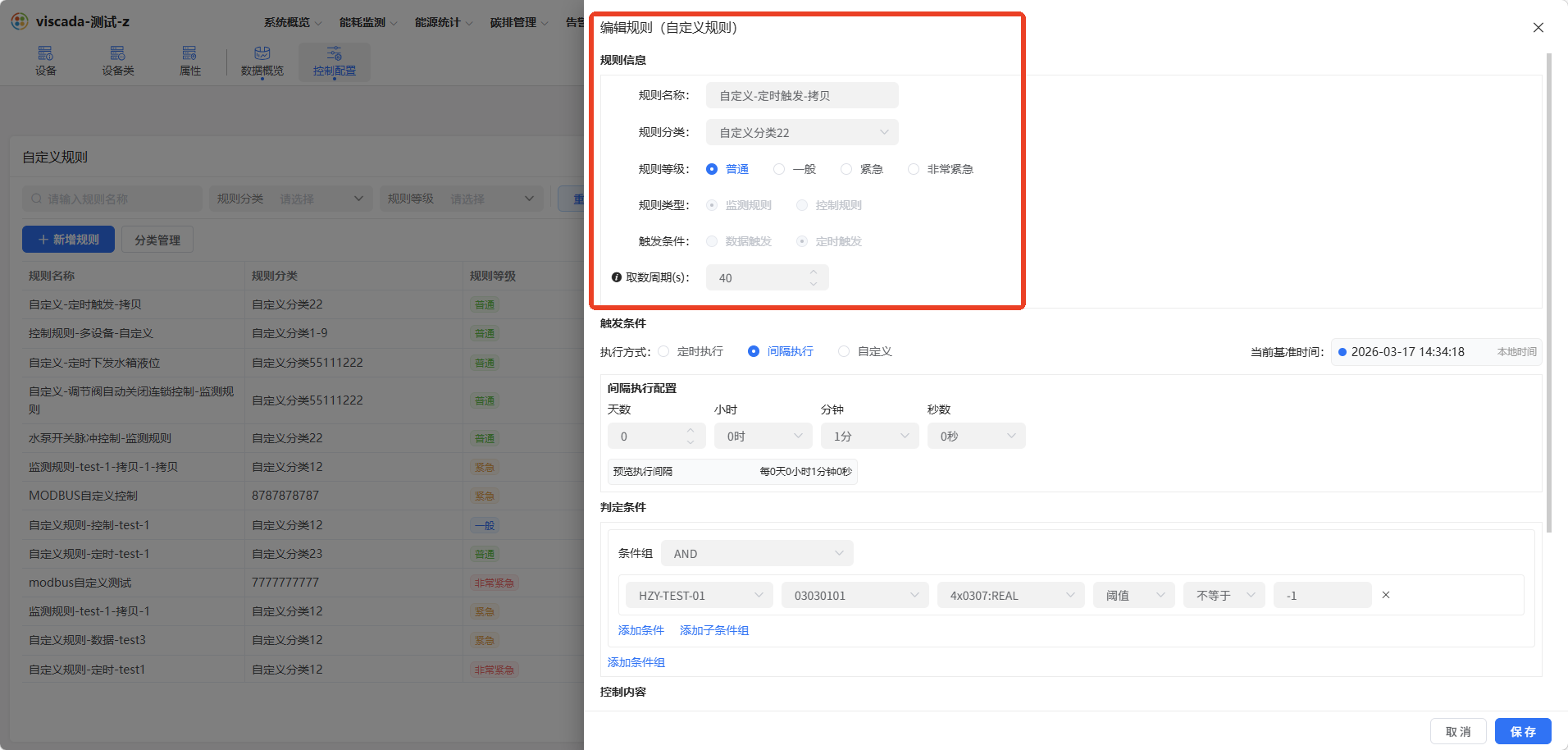

图 12 自定义规则入口

4.2 与通用规则的差异项

其余配置(触发条件、判定条件、控制内容、保存及启用)与通用规则一致,详见 3 通用规则配置。

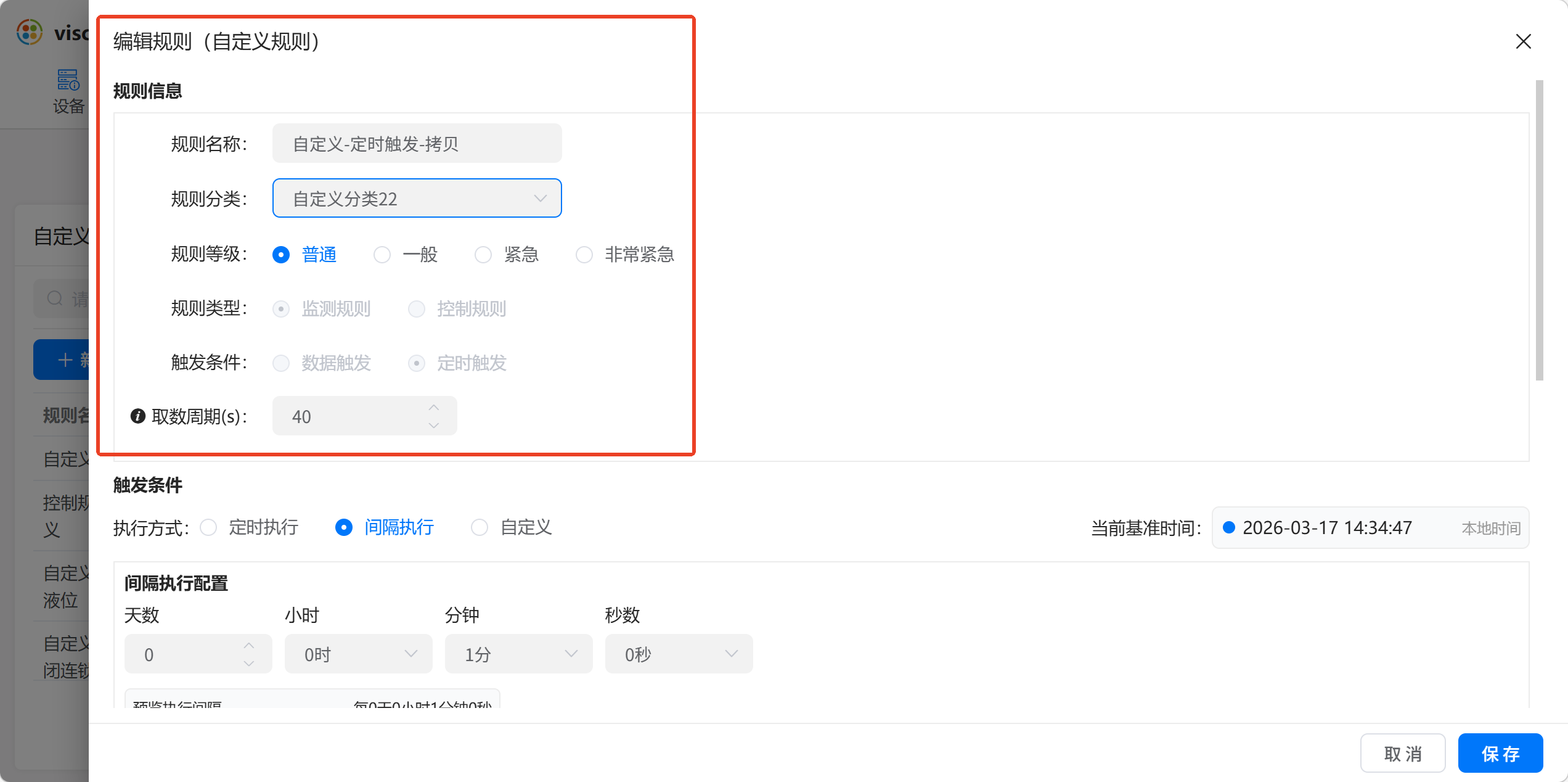

图 13 自定义规则配置 — 规则对象

图 14 自定义规则配置 — 跨设备点位

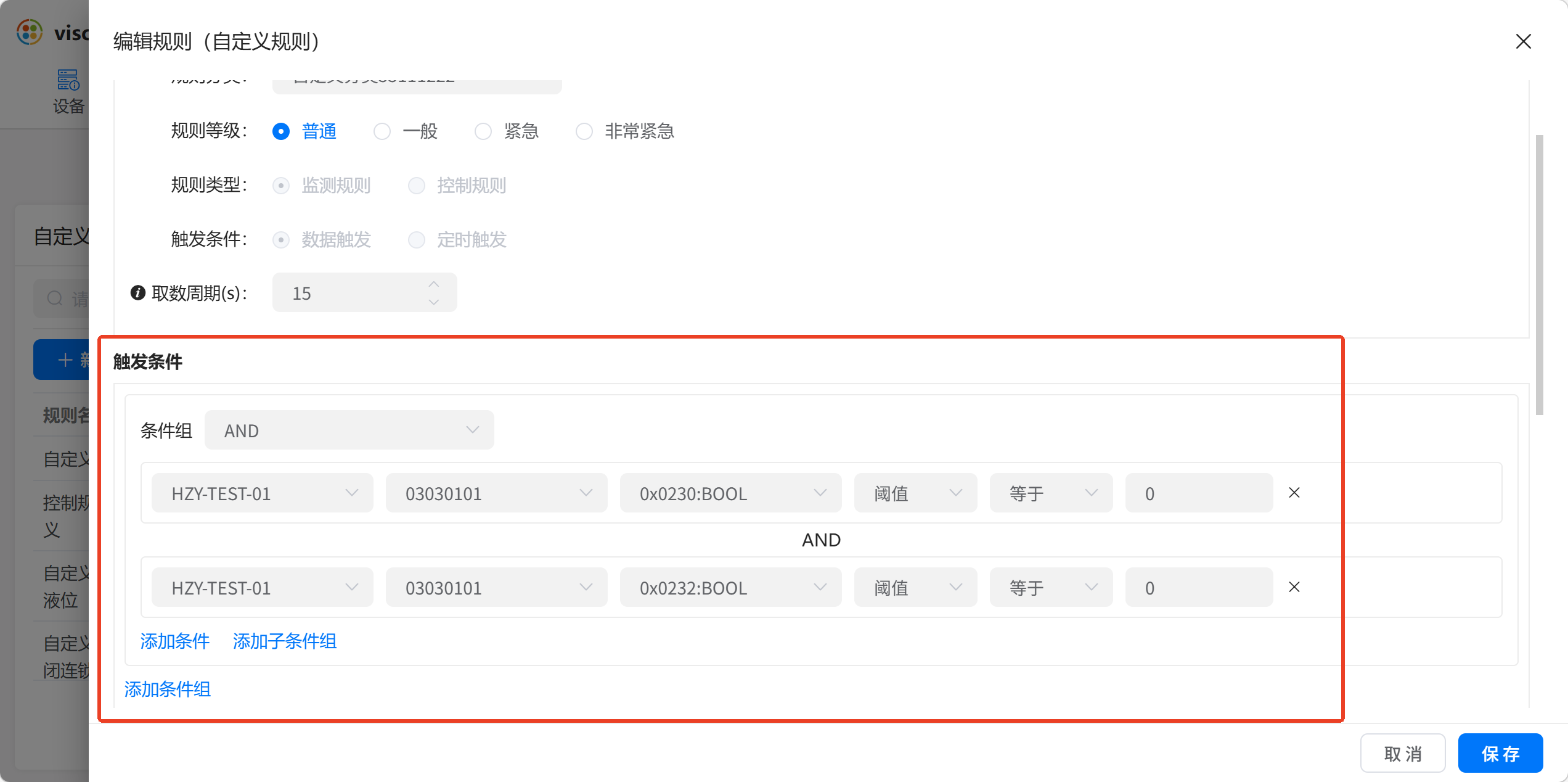

图 15 自定义规则配置 — 触发条件

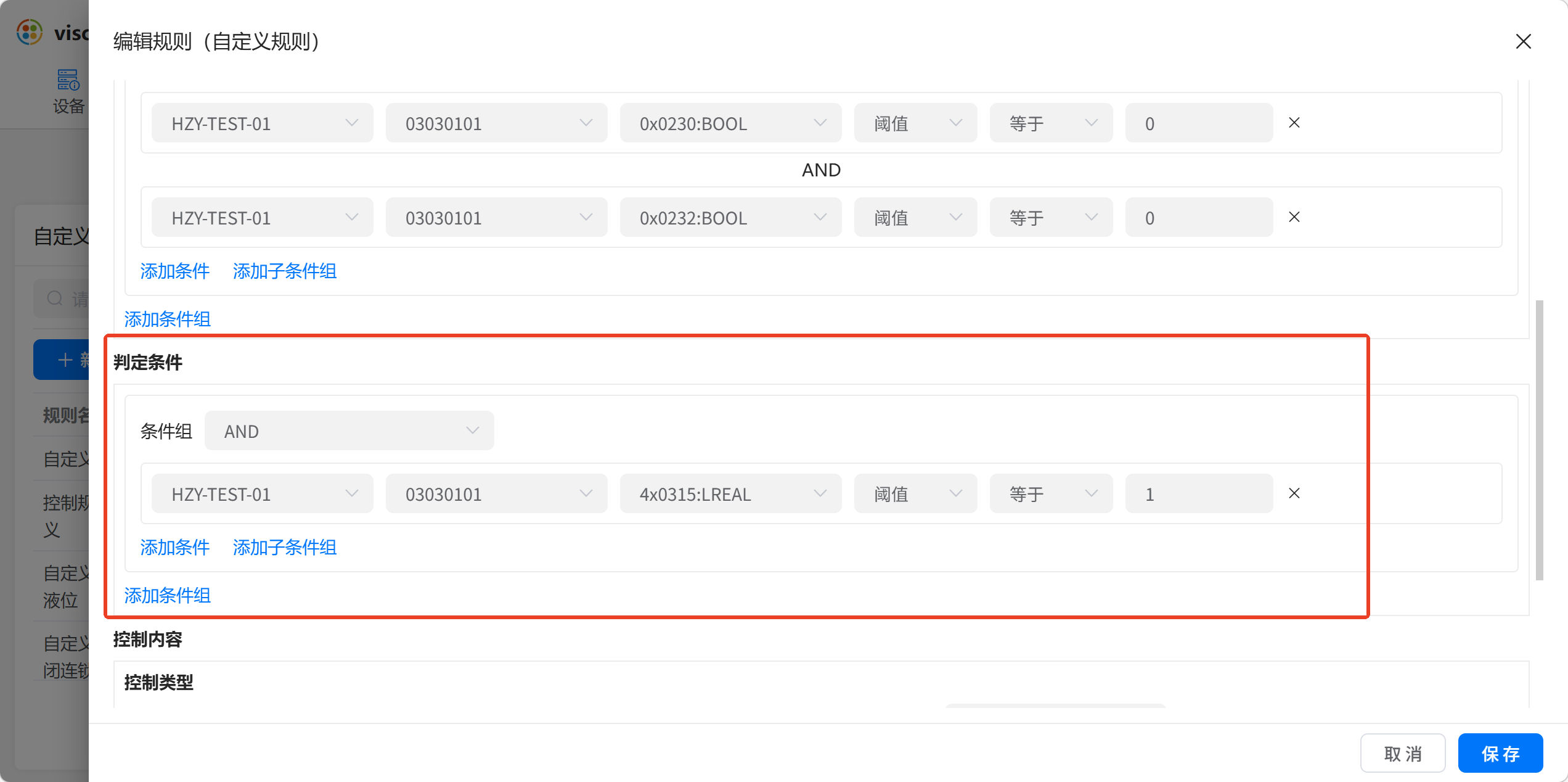

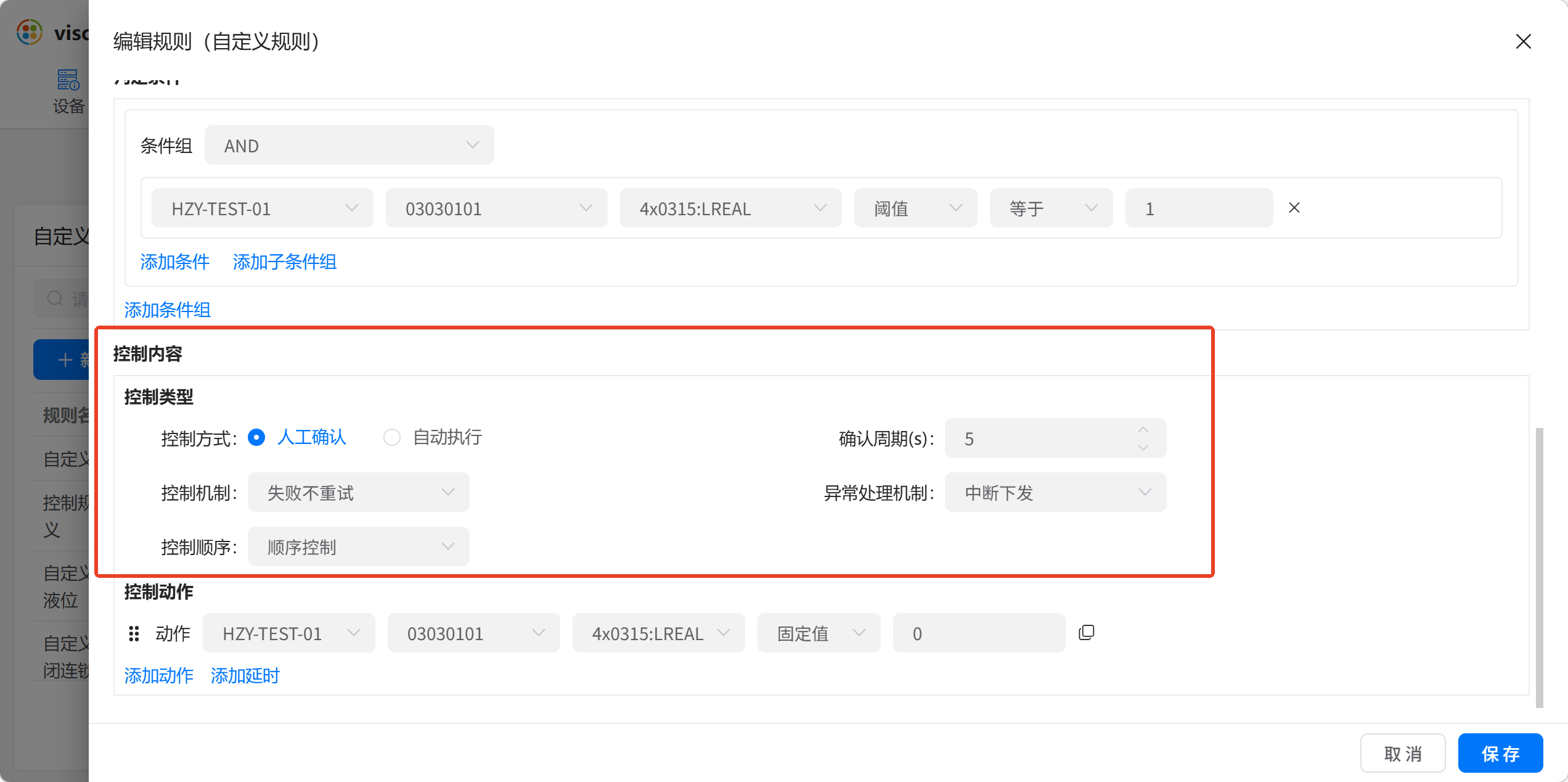

图 16 自定义规则配置 — 判定条件

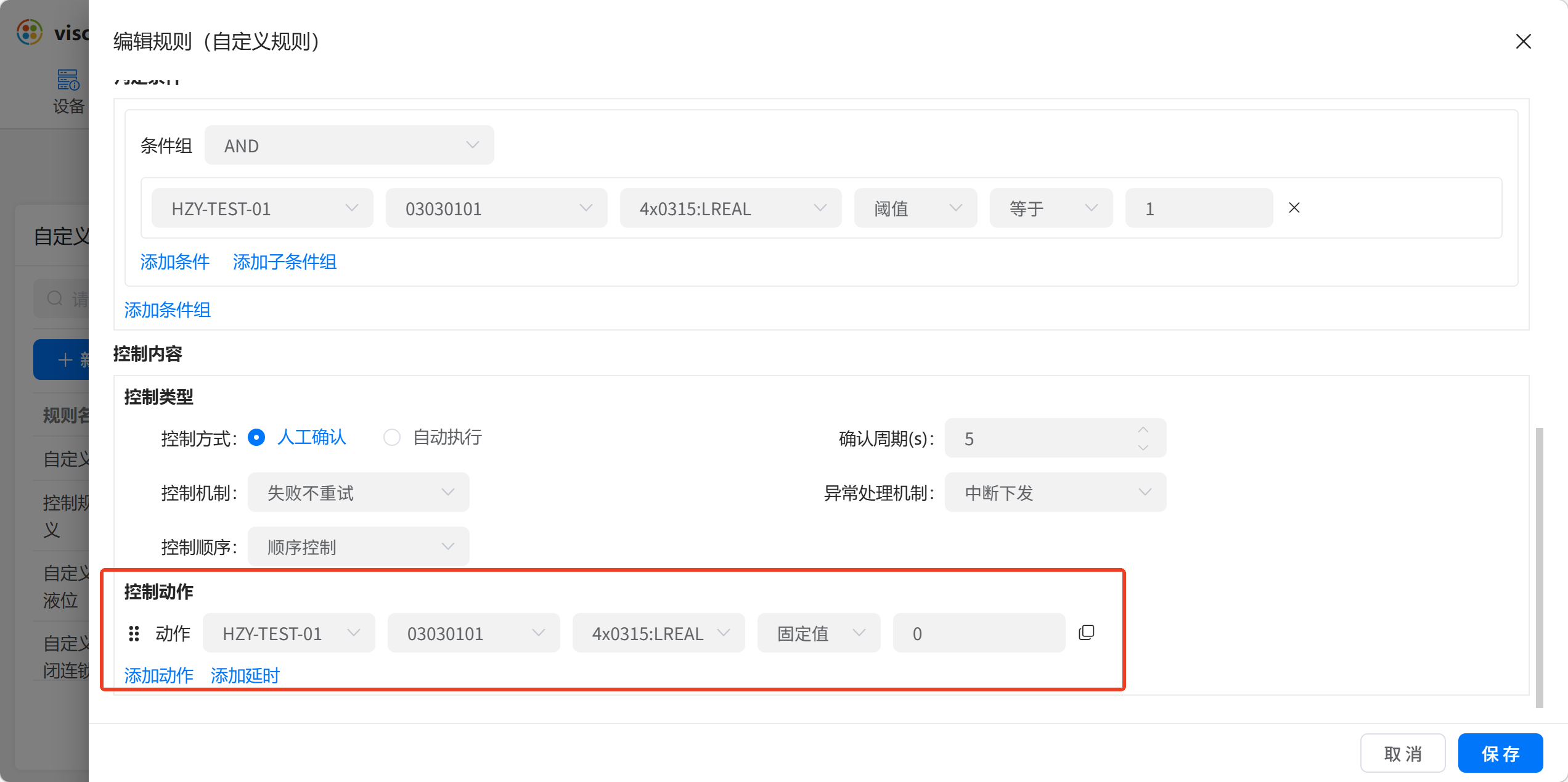

图 17 自定义规则配置 — 控制动作

保存后,规则将显示在**「自定义规则」**列表中。

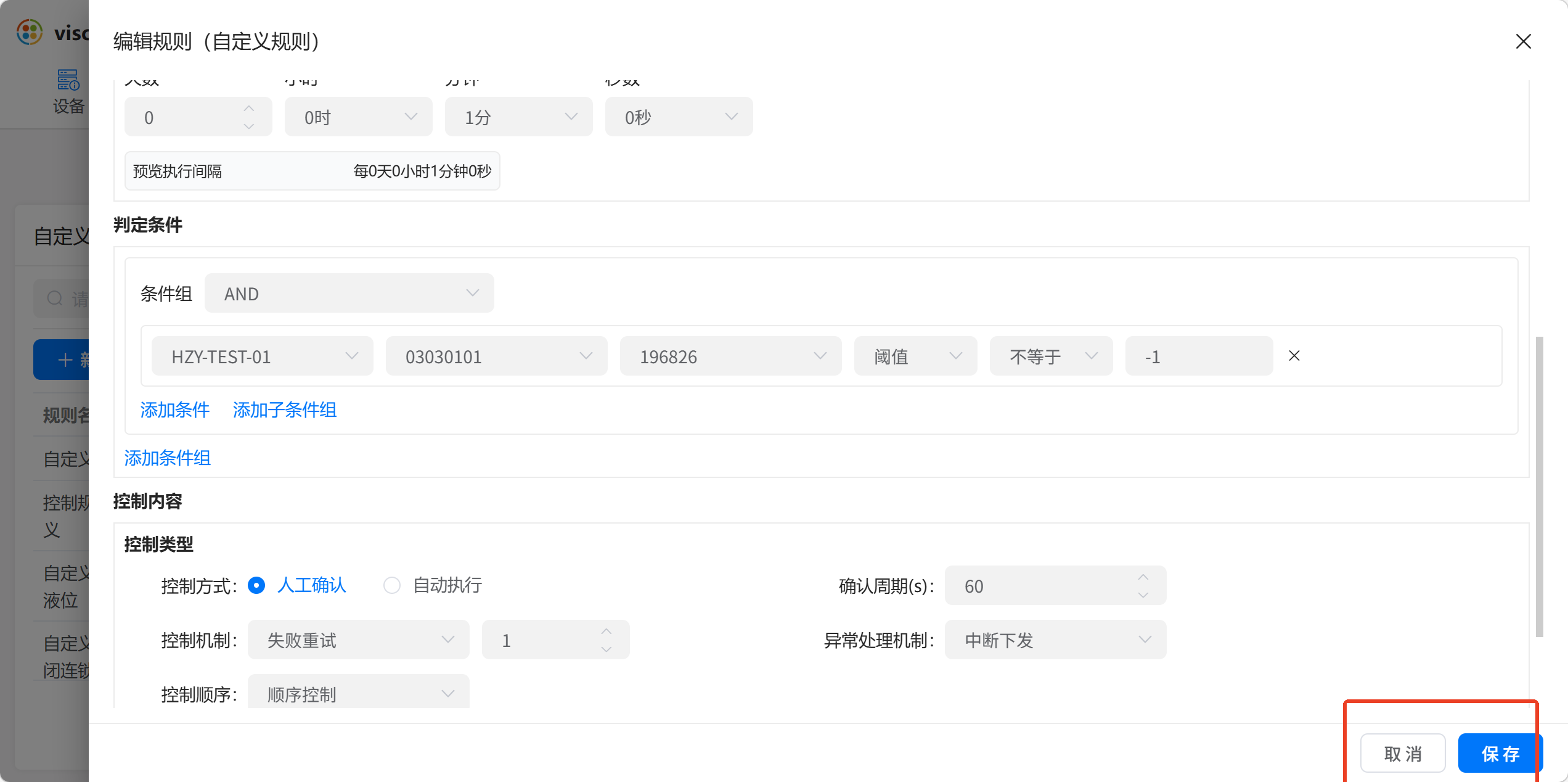

图 18 自定义规则列表

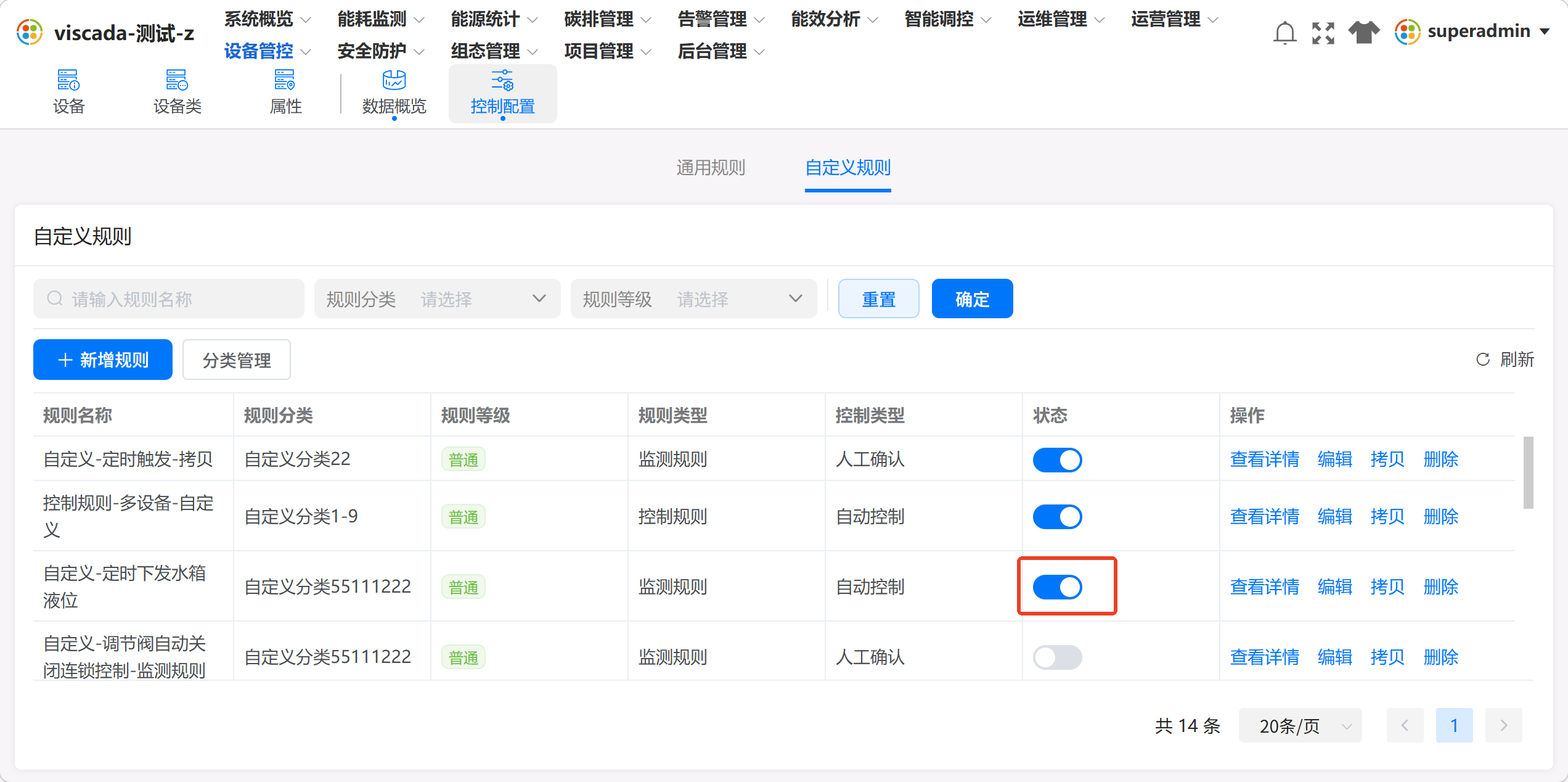

图 19 自定义规则启用状态

5 补充操作

5.1 规则拷贝

基于已有规则快速创建新规则:

1. 在通用规则或自定义规则列表中选中目标规则。
2. 点击**「拷贝」**。
3. 系统自动复制原规则配置。
4. 在弹窗中修改规则名称等唯一标识。
5. 点击**「保存」**完成新规则创建。

5.2 控制结果查看

规则执行完成后,可在系统中查看执行反馈,主要信息包括:

• 规则名称
• 动作数量
• 成功数量
• 失败数量

报告文件命名规则:控制时间-设备名称-点位名称-控制值-控制结果

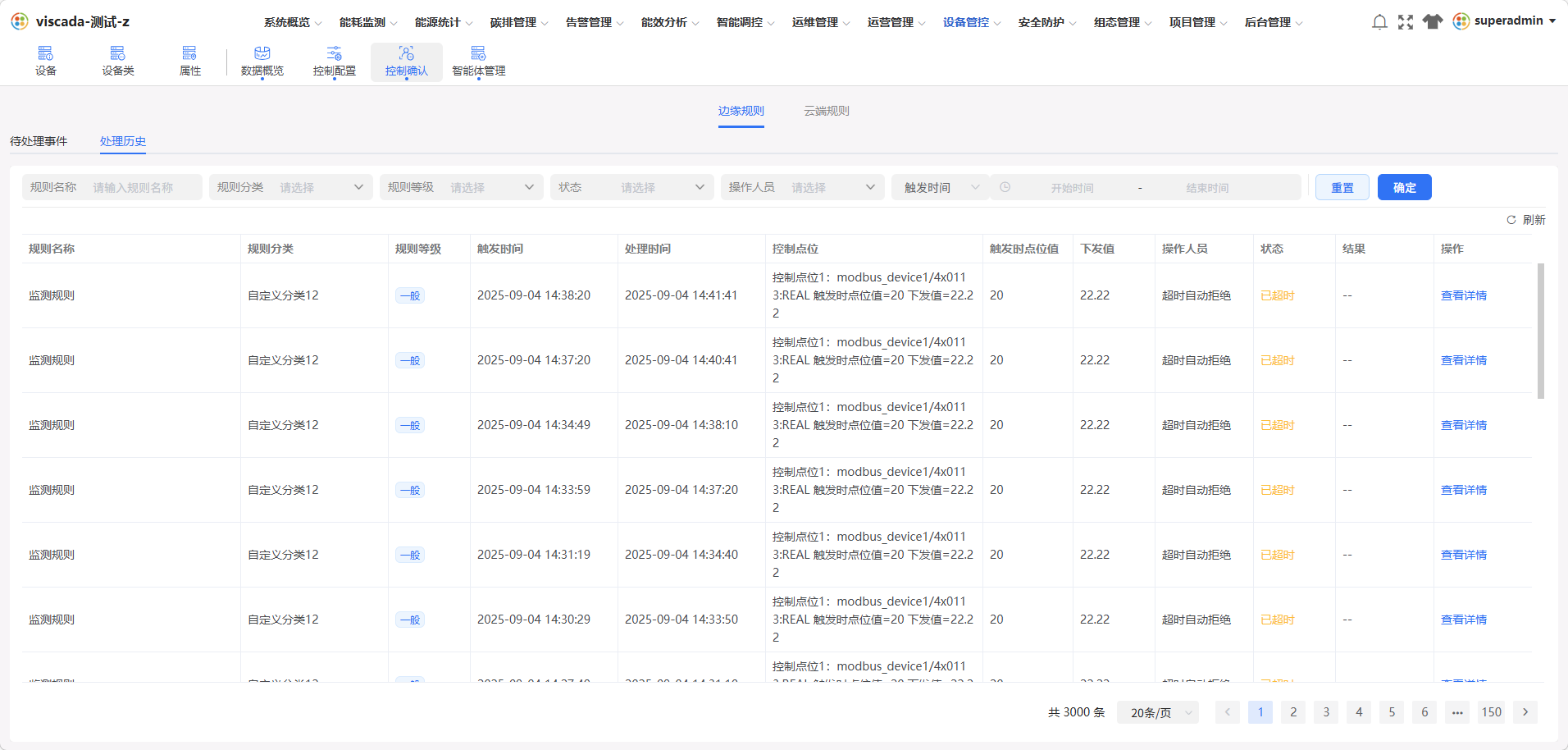

图 20 控制结果查看

6 校验要求

规则配置完成后,按下表逐项核查:

• 规则已成功保存,可在对应列表中检索到
• 规则状态为**「已启用」**
• 触发条件满足时,规则可正常触发
• 判定条件满足时,控制动作可正常执行
• 控制执行后,设备端点位值与预期一致
• 如配置失败重试,重试记录可在执行结果中查看

7 注意事项

8 常见问题速查

9 文件属性声明

本 SOP 不替代现场安全管理制度、设备运行规范、信息安全要求及适用的法律法规、行业标准和内部管理制度。如本文件内容与系统最新版本、官方文档或现行管理要求不一致,应以后者为准。未经书面授权,任何单位或个人不得擅自复制、传播、修改或用于商业用途。
