本文面向 Viscada 系统 2D 组态图纸的运维与配置人员,说明在不同异常场景下如何对「数据绑定点位」进行更新、修复或重建,确保组件稳定取数与正常展示。

1 适用范围与目的

• 适用范围:仅针对 Viscada 系统中 2D 组态图纸的数据绑定点位更新与修复场景。
• 核心目的:明确三条标准化处理路径 —— 一键更新、手动更新、重新绑定,帮助用户根据异常表现快速选择正确方案。

💡 本文不涉及 3D 组态、历史数据迁移等其他场景的配置说明。

2 快速判断与处理路径

在进入具体操作前,先根据系统提示与页面表现判断所属场景,再选择对应路径。

2.1 点位状态分类

2.2 处理路径速查

⚠️ 以上任一路径操作完成后,都必须点击图纸 「保存」,否则配置不生效。

3 可更新点位:操作与校验

3.1 触发场景与系统表现

当设备标准化名称变更或点位关联信息调整,且点位未脱离当前项目数据源时,系统会产生以下提示:

1. 弹窗提示:检测到部分绑定数据的原始点位信息发生变更,未更新前无法正确获取数据,请及时更新绑定点位。
2. 组件出现红色异常标识,取数异常或显示不完整。

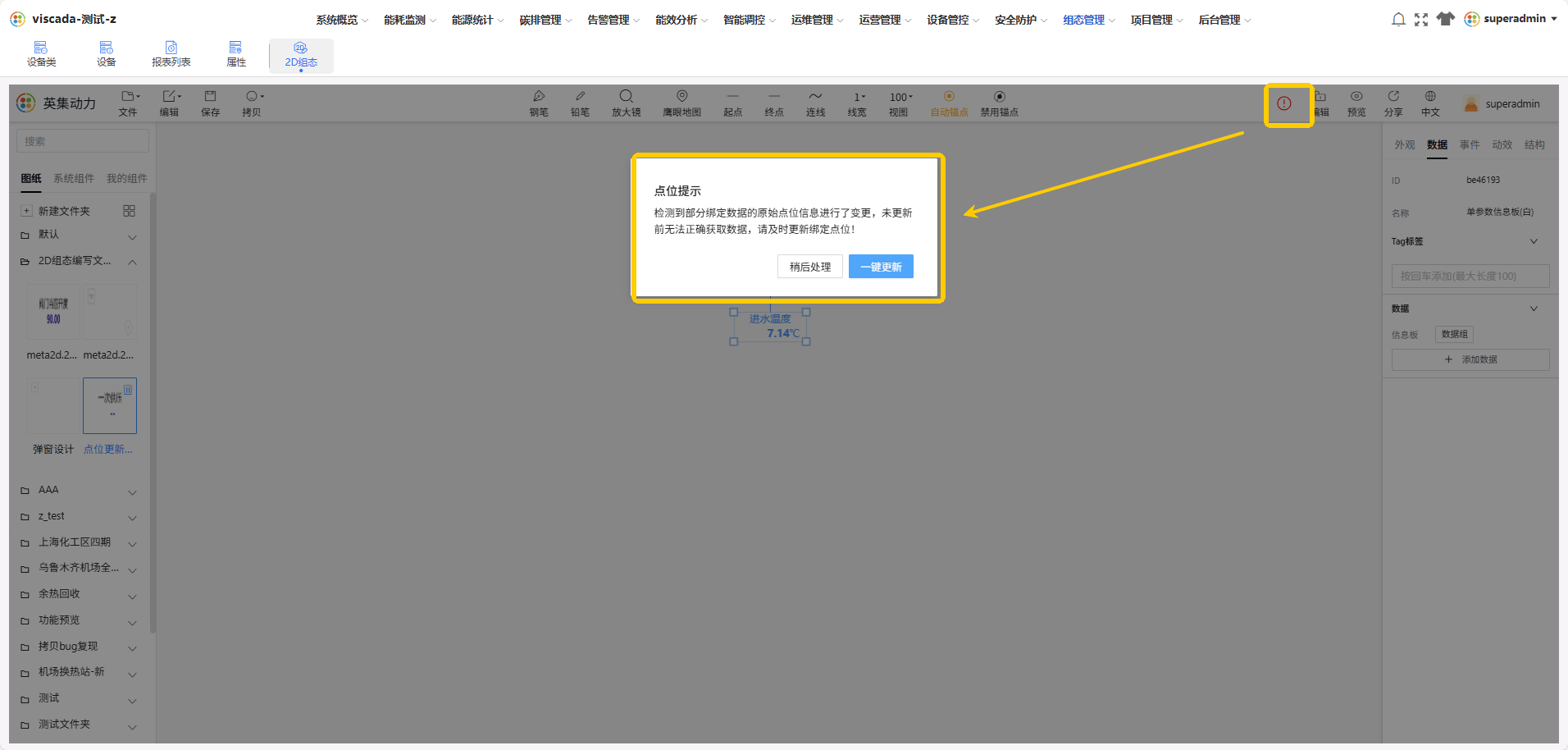

图 1 点位信息变更弹窗提示

3.2 流程 A:一键更新(优先推荐)

1. 打开目标 2D 组态图纸,触发变更提示弹窗;
2. 在弹窗中选择操作:
   • 「一键更新」:自动同步最新点位信息,成功后弹窗与异常标识同步清除;
   • 「稍后处理」:暂不更新,组件可能持续取数异常,建议尽快处理。
3. 校验结果:
   • 异常标识全部消失 → 保存图纸,操作完成;
   • 仍存在异常(如属性名称、单位未同步)→ 转至 流程 B。

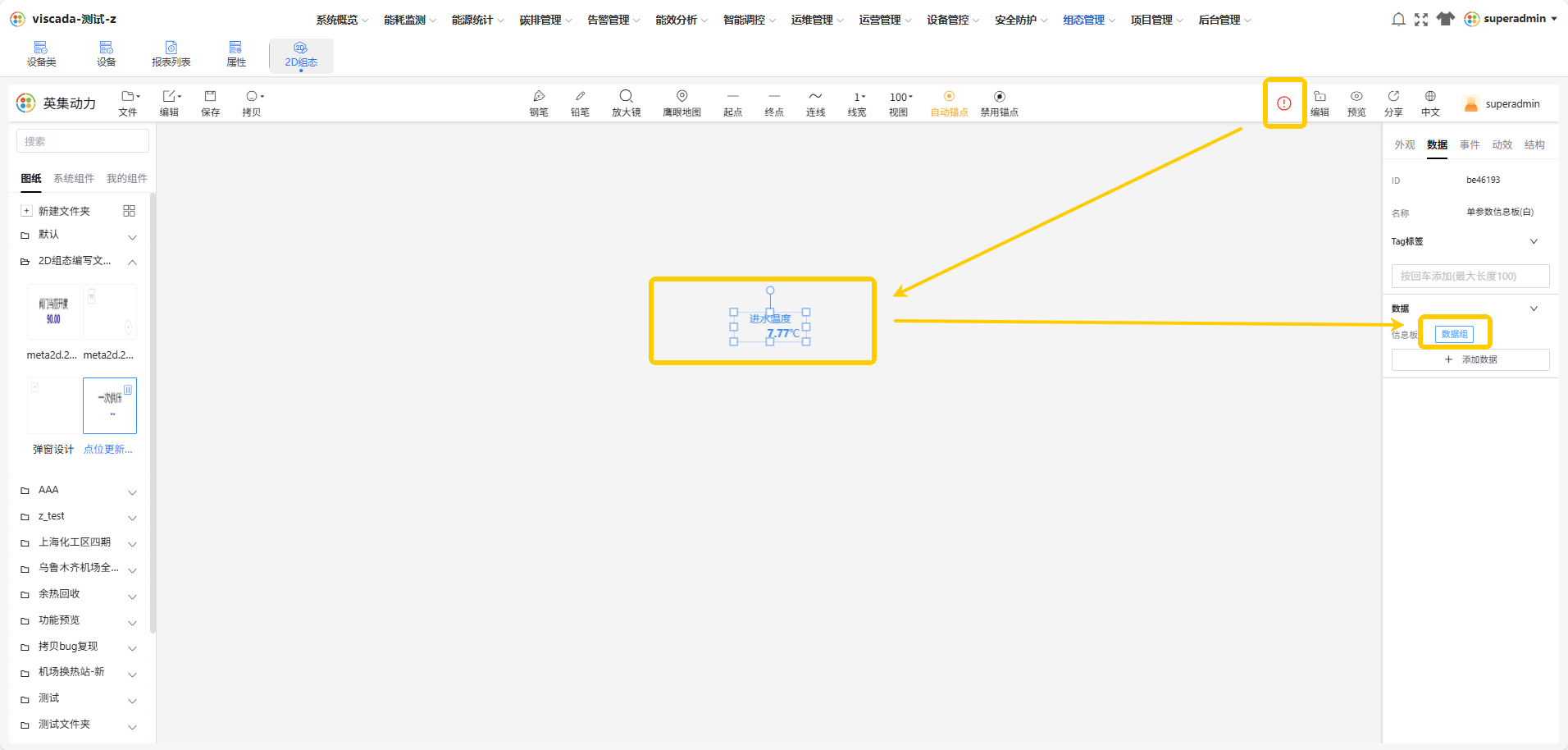

图 2 弹窗中的一键更新入口

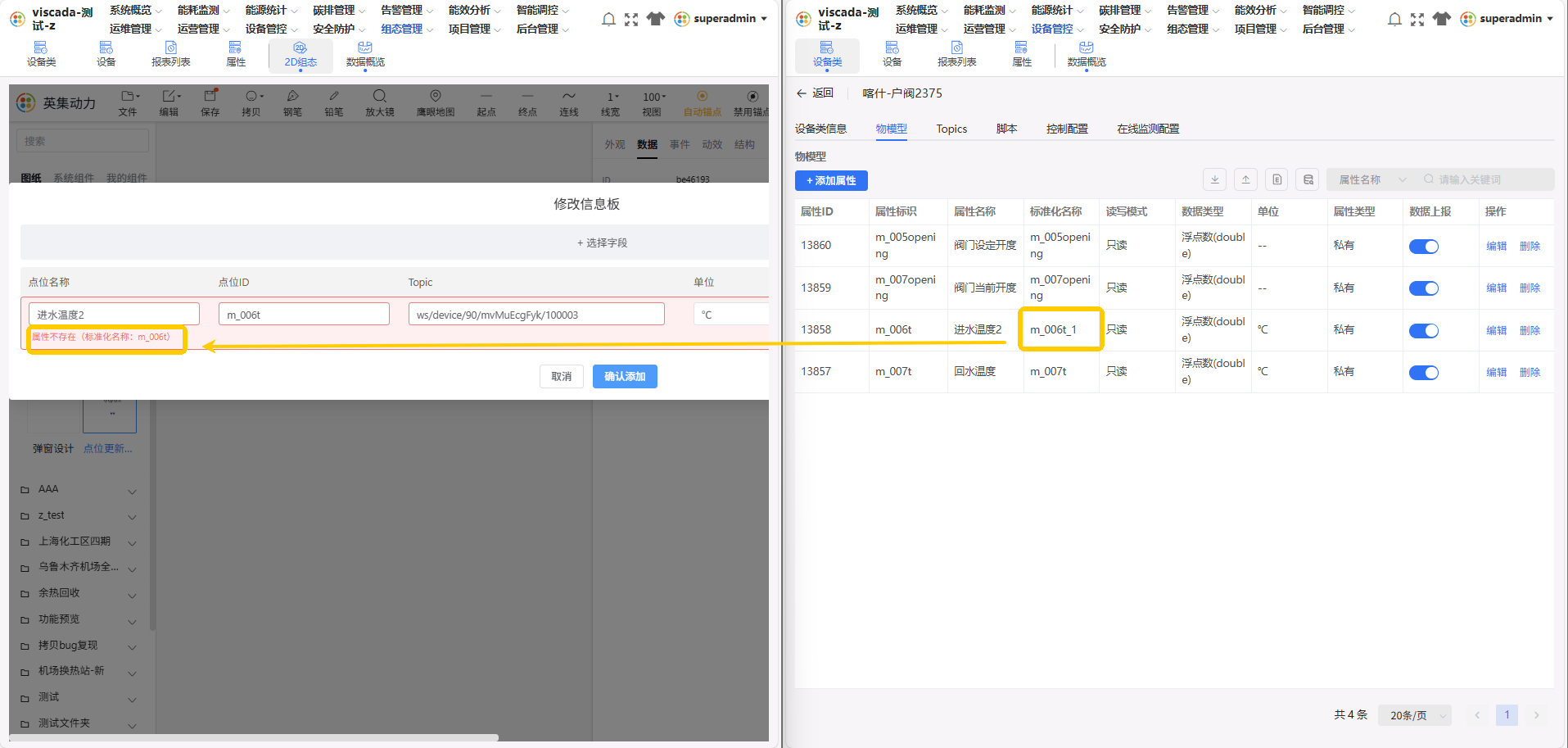

图 3 一键更新执行过程

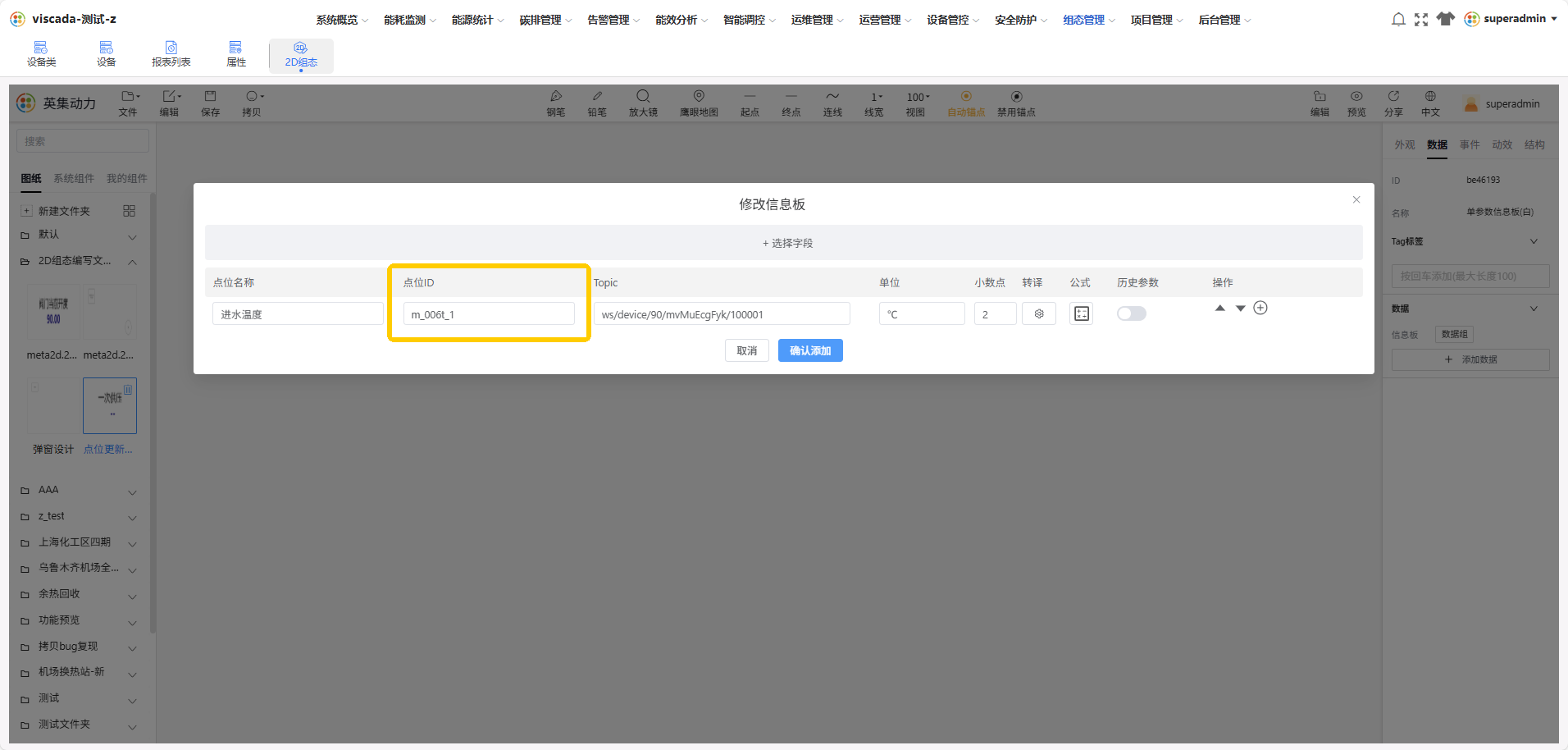

图 4 更新完成后异常标识清除

3.3 流程 B:手动更新与添加

当一键更新未覆盖某些字段时,需进入组件配置手动修正。

操作步骤:

1. 选中异常组件,打开组件配置并切换至 「数据」 标签页;
2. 根据需要选择操作:
   • 「修改绑定点位」:修正已有绑定信息;
   • 「添加数据」:新增点位绑定。
3. 填写字段并提交;
4. 点击 「确认」 返回图纸后,必须点击保存,否则配置丢失。

字段填写要求:

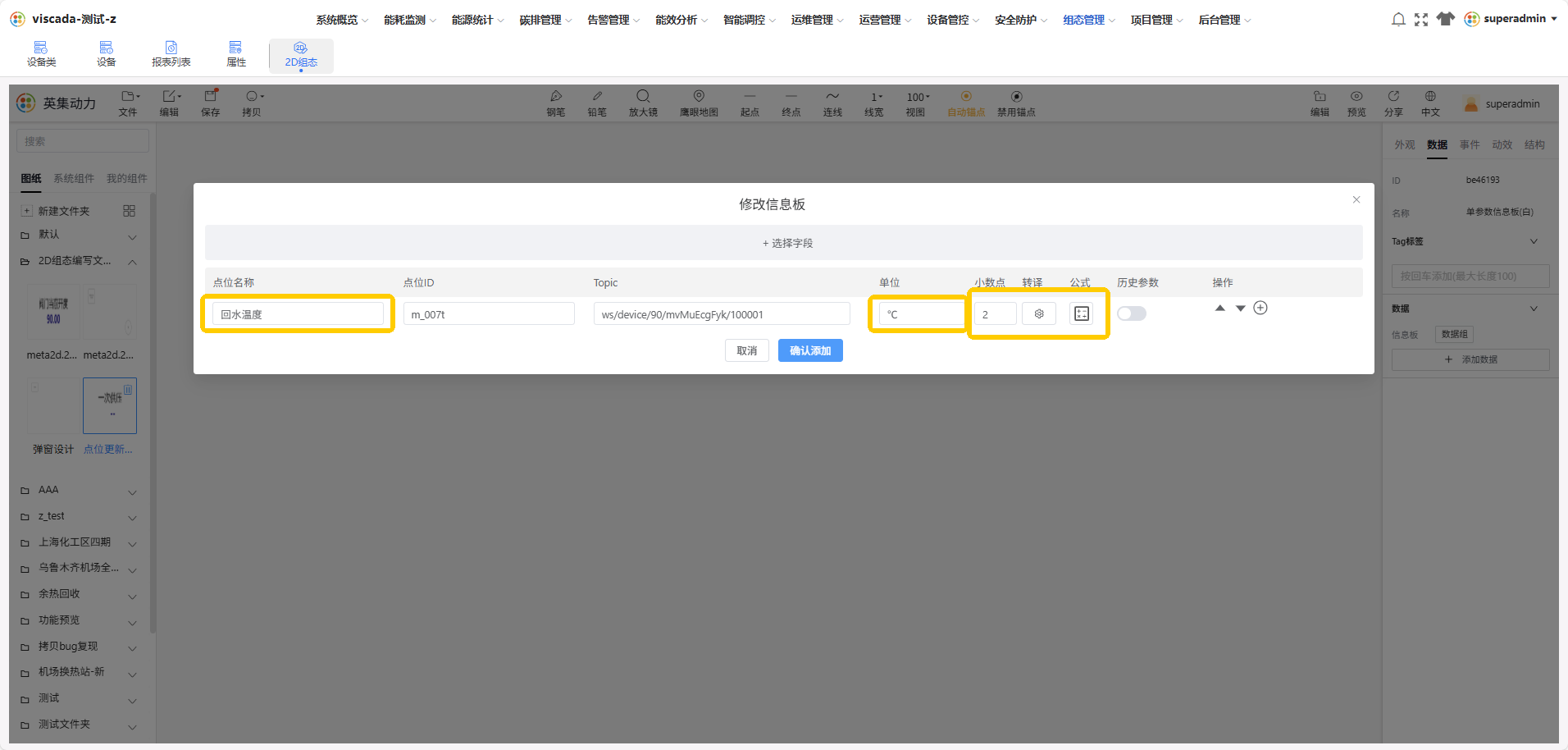

图 5 组件数据标签页的手动配置界面

4 不可更新点位:重建流程

ℹ️ 当原点位与当前项目的数据源关系已断开,一键更新或手动更新均无法恢复绑定,此时应 先删除失效绑定,再重新选择当前项目中的有效点位。

4.1 不可更新场景与系统表现

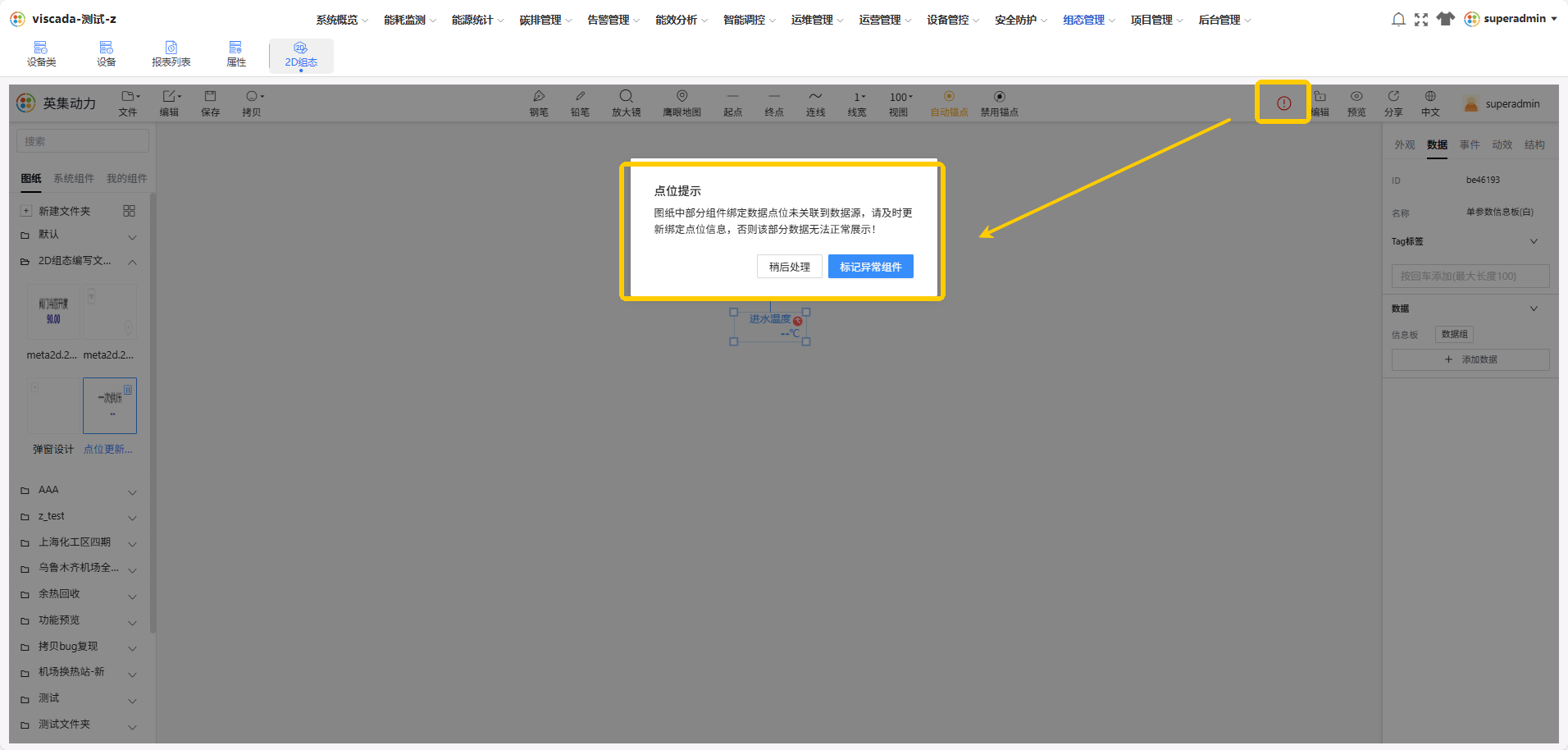

图 6 设备不存在场景下的提示

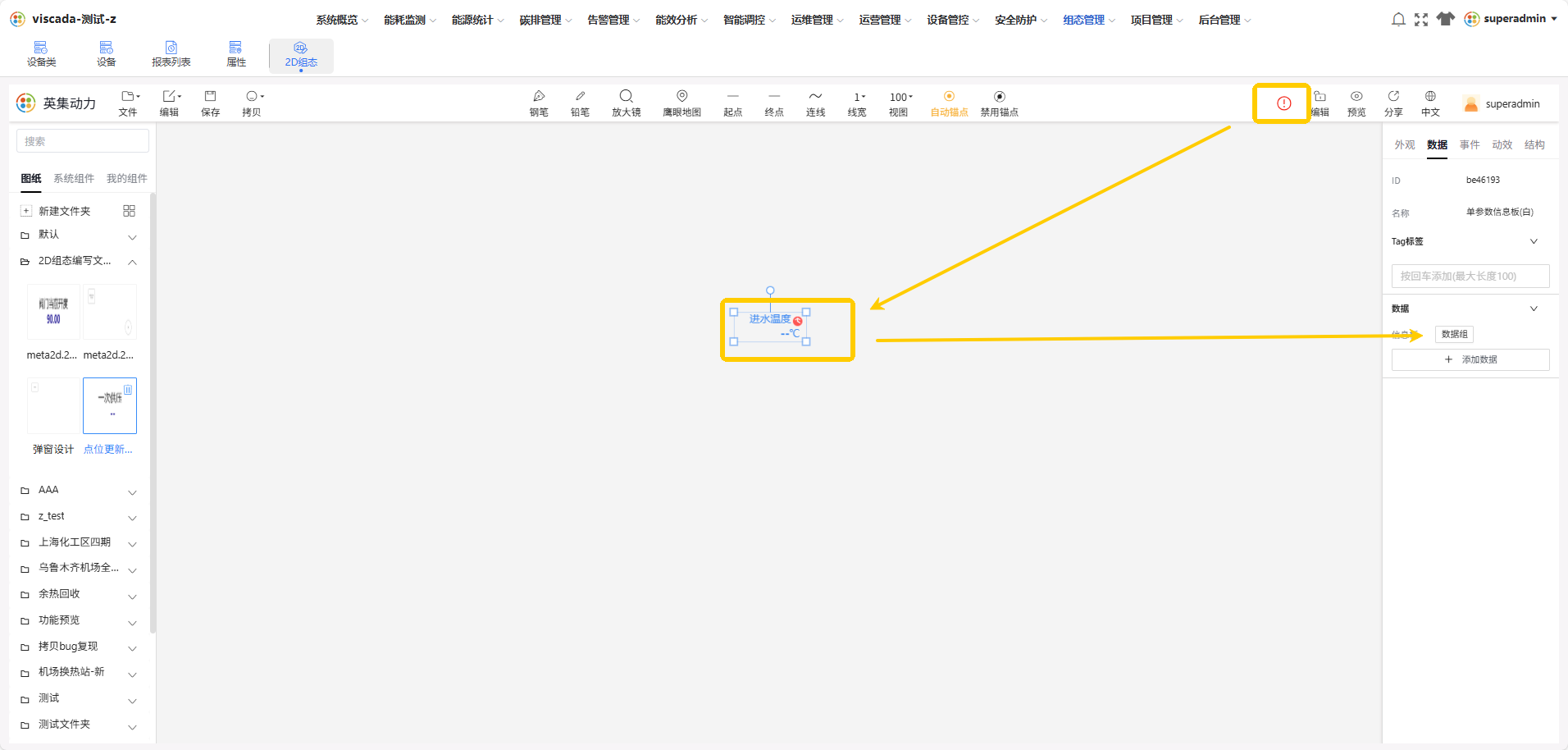

图 7 跨项目迁移后组件取数失败

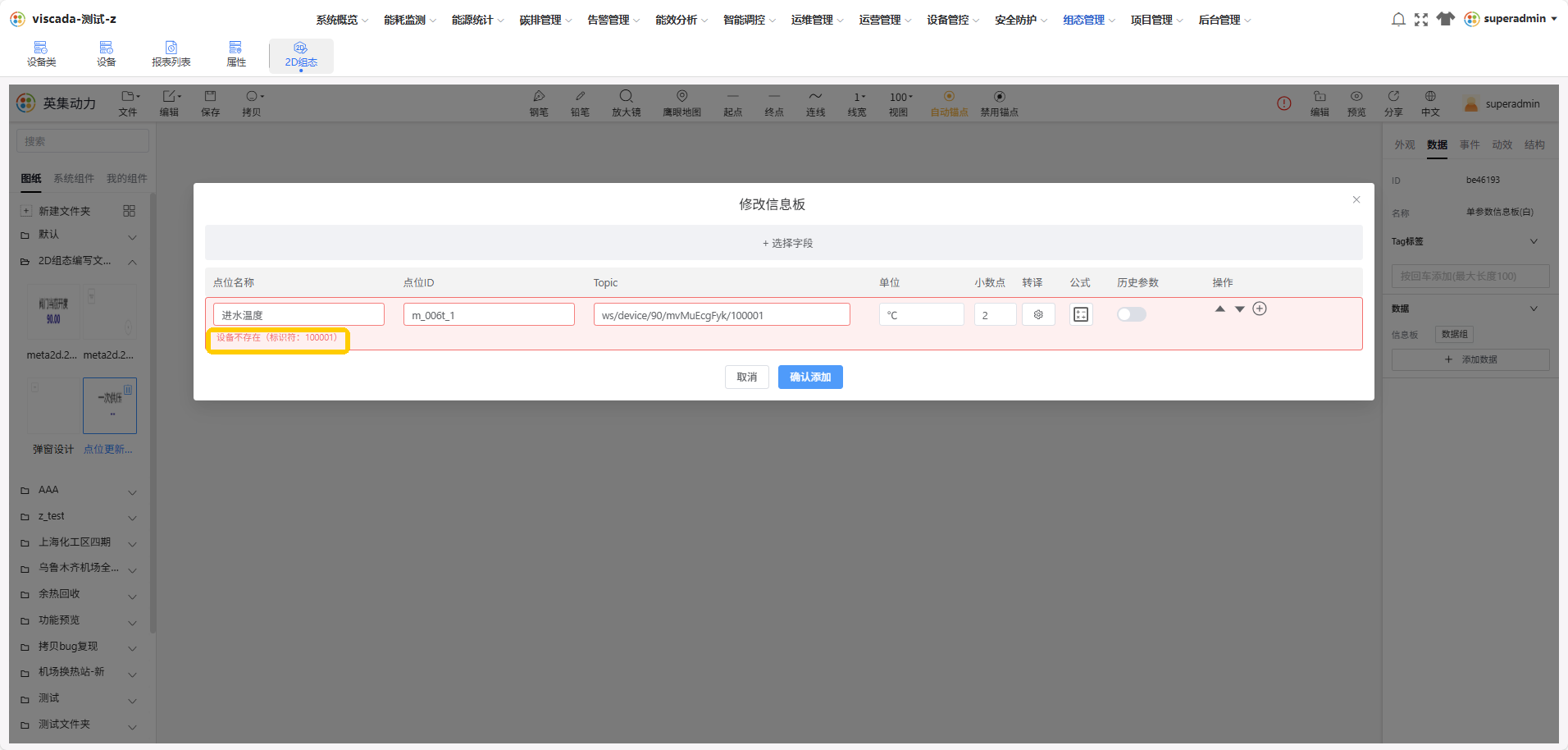

图 8 点位未绑定的页面表现

4.2 重建绑定流程

1. 选中异常组件,打开配置并进入 「数据」 标签页;
2. 逐条删除标记为失效的点位(通常带红色异常标识);
3. 通过 「修改绑定点位」 或 「添加数据」,选择当前项目中有效的设备或点位完成绑定;
4. 异常标识消失后,点击图纸 「保存」,并确认组件数值、单位、显示状态正常。

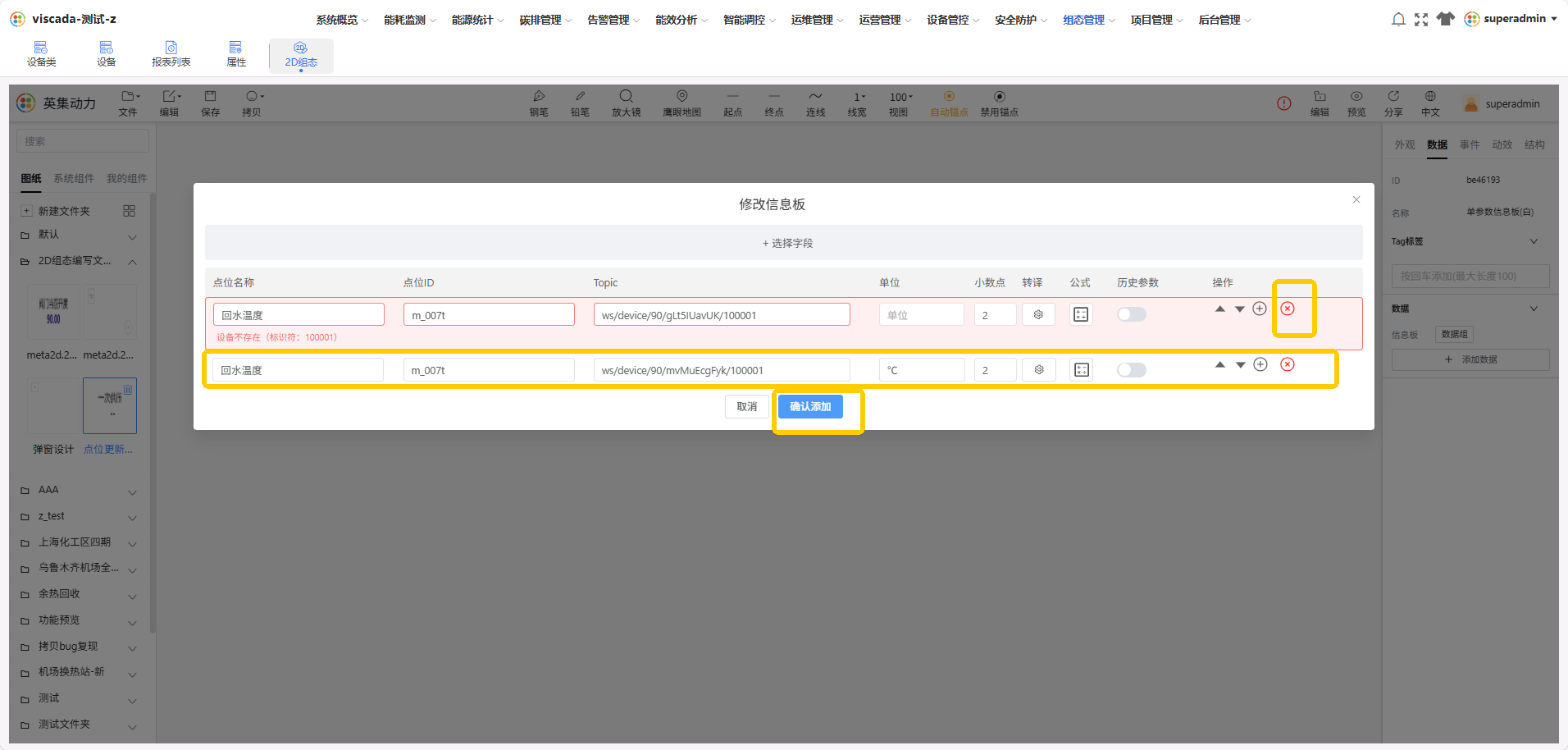

图 9 删除失效点位绑定

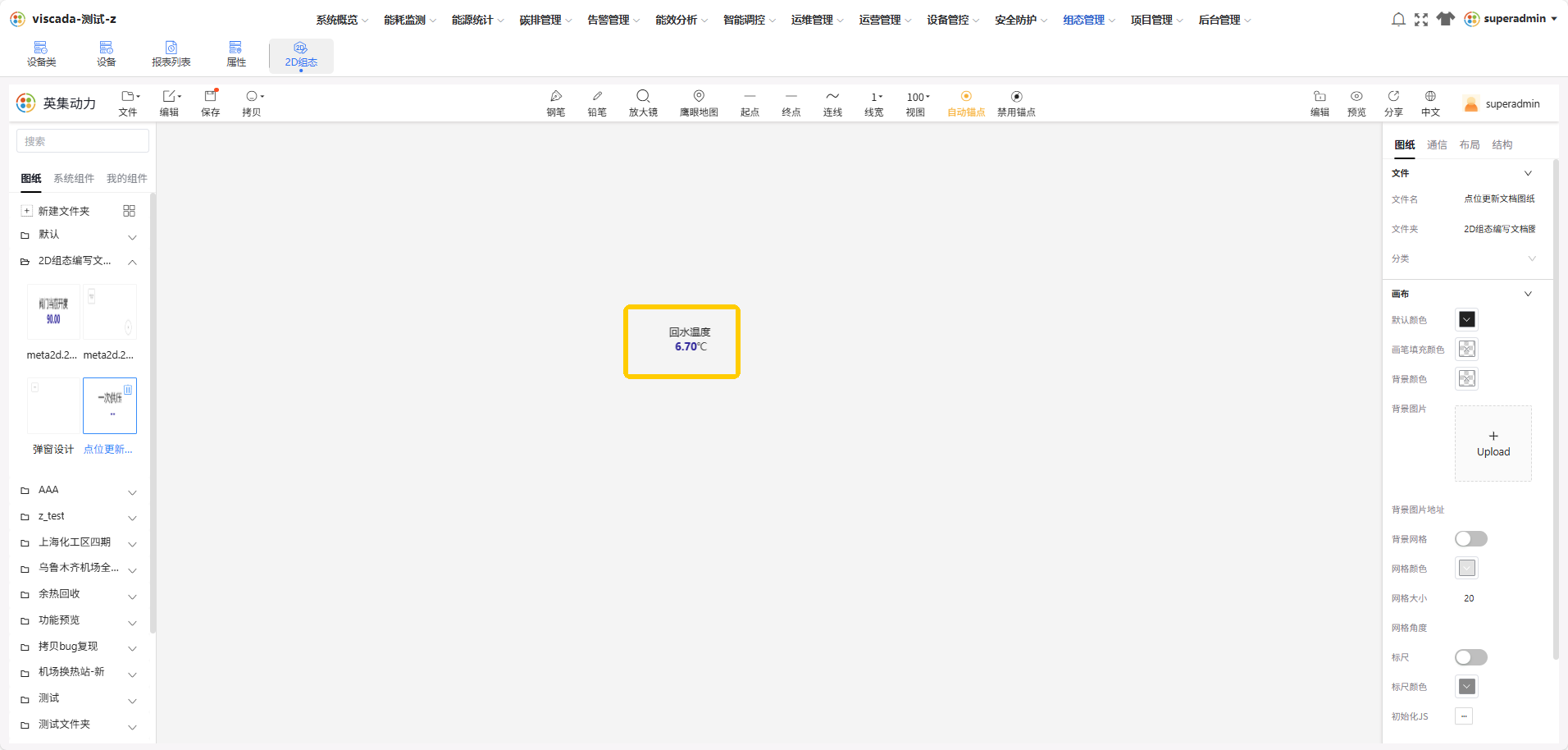

图 10 重新绑定当前项目中的有效点位

5 特殊场景:图纸自定义点位

图纸上的自定义点位数据,有时会在组件或点位旁出现提示标识,但并不影响实际取数与展示。

📌 判断是否为自定义点位,可在组件配置的「数据」标签页中查看点位来源。

6 关键注意事项

1. 强制保存:任何更新或修改绑定操作完成后,必须点击图纸 「保存」,否则配置不生效或丢失。
2. 结果校验:操作完成后,确认组件显示值与实际设备一致,无空白、NaN、单位错误或持续异常标识。
3. 配置一致性:手动填写时,点位 ID、Topic、单位需与设备实际配置完全一致(单位规范如 ℃、% 等)。
4. 快速定位:利用界面异常标识或 「标记异常组件」 功能定位待处理项。
5. 技术支持:无法自行解决时,提交技术支持工单,附以下信息:
   • 图纸名称
   • 组件名称
   • 点位 ID 或 Topic
   • 报错截图
